І так продовжимо тему масловідділювача своїми руками.

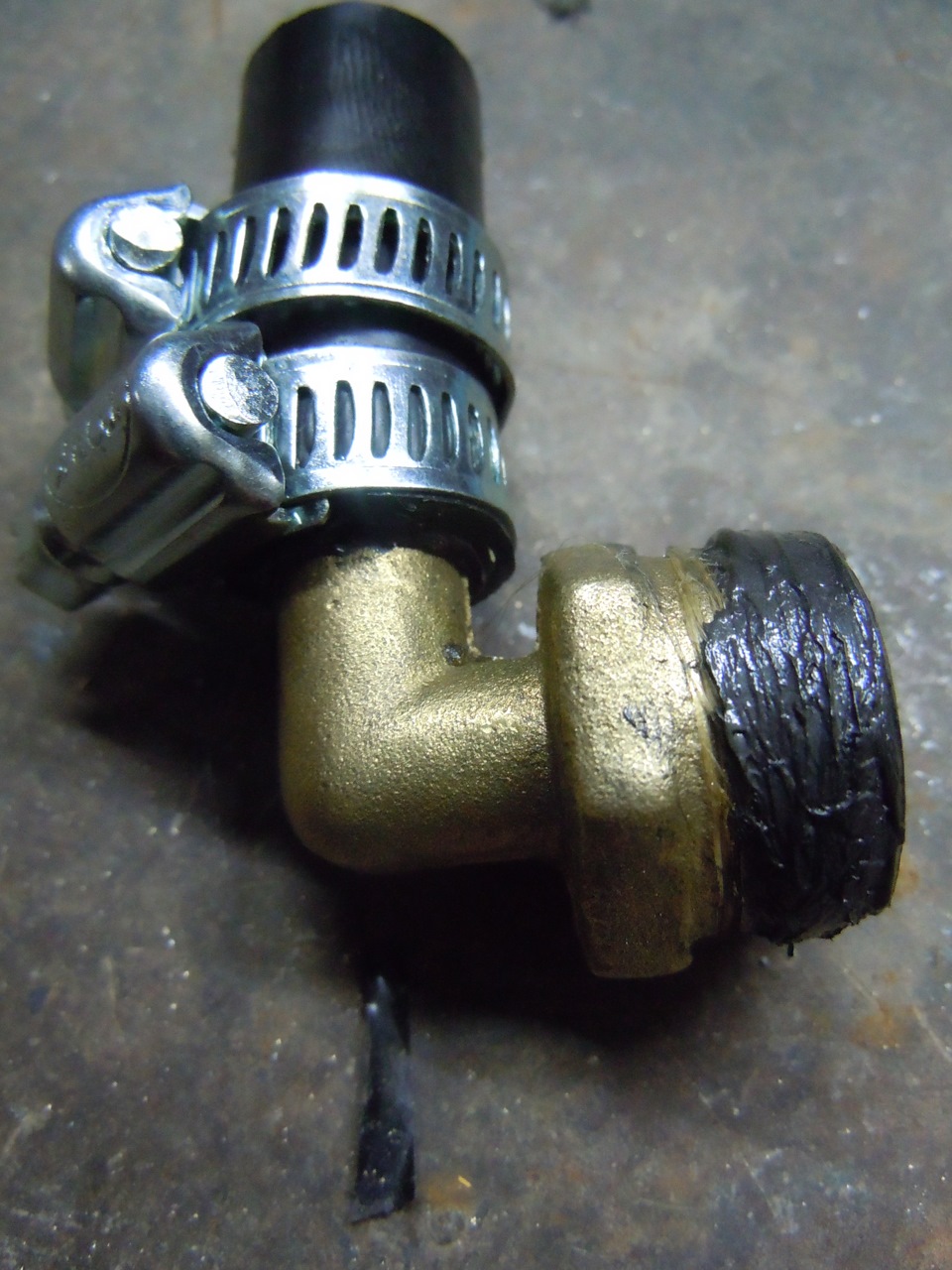

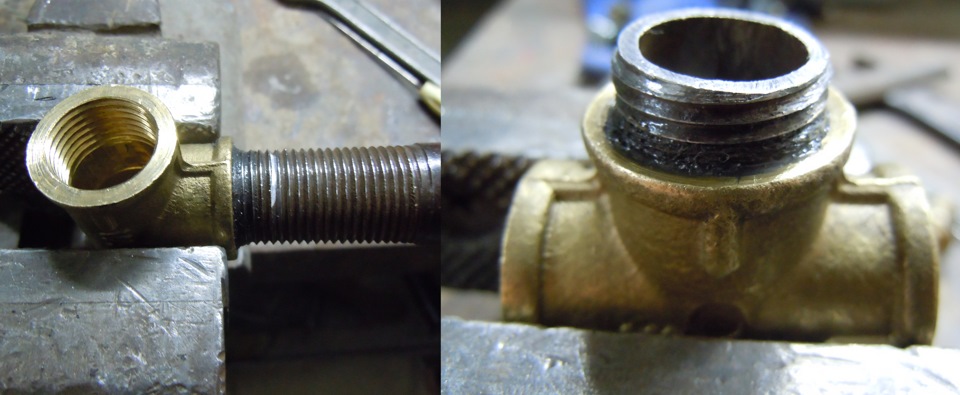

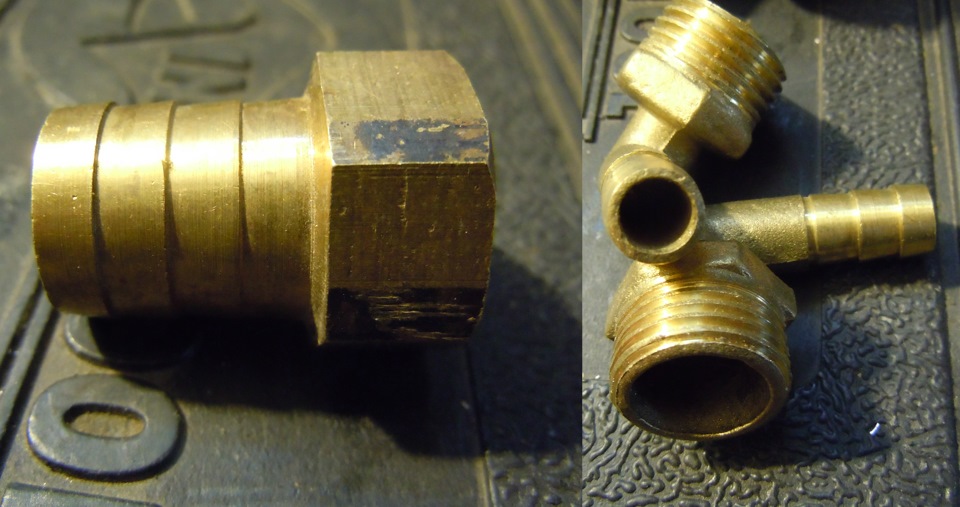

У попередньому записі я вже розписав як був зроблениймасловідділювач, цей запис піде про впровадження, але спочаткуобмовлюся, що я зараз викладаю це другий варіант, перший частковоне вийшов. Сантехніки були куплені трійник 1/2 дюйма, куточок 1/2дюйма (з внутрішнім діаметром ті ж 8мм) і штуцер з внутрішнімрізьбленням діаметром проходу 13 мм (13мм - це внутр. Діаметр і 15мм зовнішній нашого штуцера який виходить з масловідділювача Отже, у нас є все і все це в таких же діаметрах як і заводські штуцери, приступаємо до збирання. Так нам ще потрібна трубка з різьбленнямна 1/2 дюйма, на ринку я не знайшов відповідної деталі, все що буловбивало габарит, а він нам дуже важливий. І завжди можна принеобхідності розібрати Далі продовжуємо складання трійника Довелосязрізати трохи штуцер, занадто довгий, нам не потрібна така довжина, можна навіть було залишити два поділи

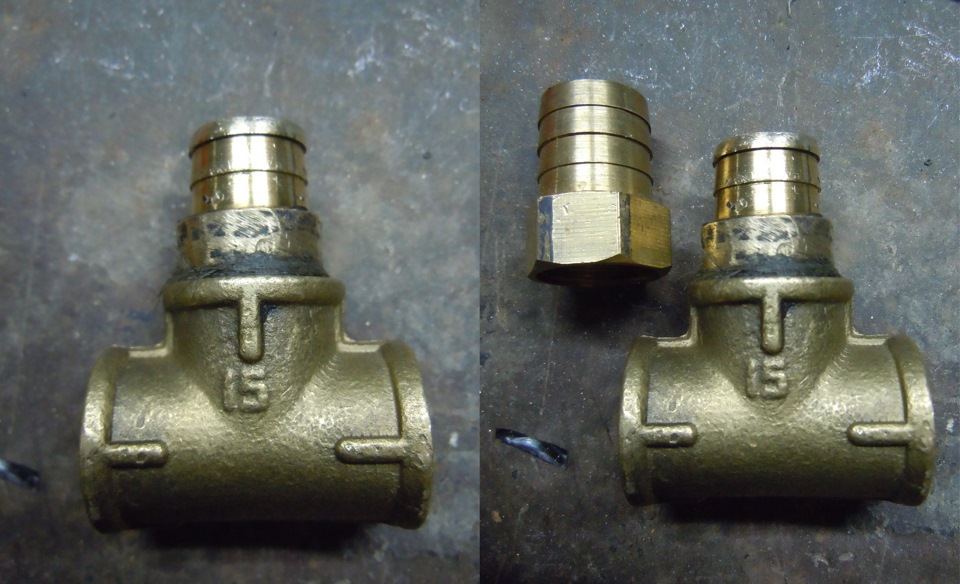

І виходить ось така деталь

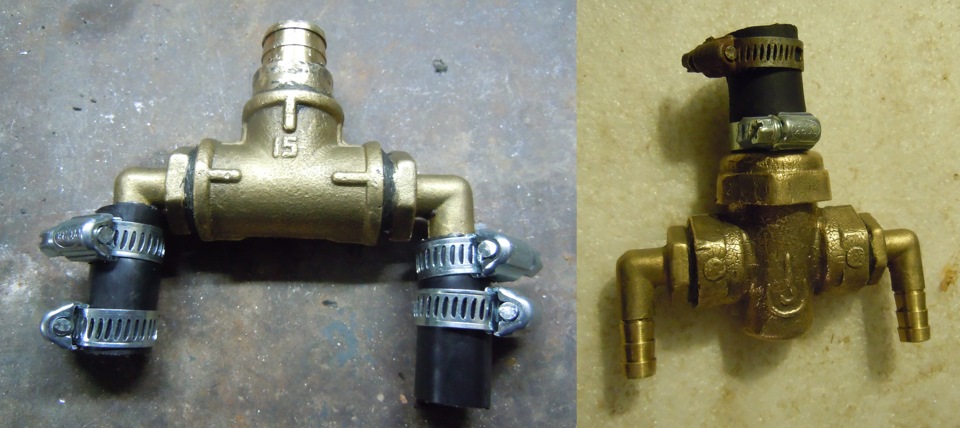

З права перший варіант, колгоспив спочатку з того що було вдома, щоб купувати по уявному, виявився дет на 3-4мм вище довелосяпереробляти
Це трійник закріпив на штуцер виходу зі стандартногомасловідділювача X30XE До нього кріпимо готові масловідділювачі, але хомути не поспішайте затискати, я не врахував плитувсмоктуючого колектора і кінцеве розташування по осі стало зовсіміншим./p>
Кінцеве положення вийшло таким
Просто проміжне фото
> Захід трубок виконаний таким чином:лівий маслоотделитель, наліву трубку, правий відповідно на праву
Навів марафет і остаточно зібрав усе до купи
<Так само по ходу був замінений тонкий шланг від штуцерамасловідділювача до пластикової плити. Підгоном, за що спасибіхлопцям, відрізані були на око подітий по пів метра 10 мм і 12мм, але вистачило все чітко. Ще 28 грн) разом 86 грн, з урахуваннямвитрат на масловідділювачі, то повчитися 114 грн або за курсом 27, 3— 4, 2$. Як би демократично :)






Коментарі6
Ви, напевно, раніше працювали сантехніком? А так дуже прикольно.
ні я ним ніколи не працював, але за обов'язком свого життєвого досвіду вмію і сантехніку крутити і проводку, основна робота це проектування мереж до 10кВ, ну як би хобі це техніка, з дитинства, великий, мопед верховина, мотик юпітер 4- й, потім мінсь...
Переріз прохідності достатній, масло е5 тиснутиме з щупа?
перетин на всій ділянці такий самий, як і перетин вхідних штуцерів пластикової частини вентиляції, а там подивимося, практика покаже ))
А як перевірятимемо результат? Приганяй її до нас на тиждень і відразу покаже! ;)
та я вже намагатимусь самостійно провести випробування, а до вас у гості заїду доповісти про результати випробування )
