Запис зробив для себе, щоб усі дані були в одному місці, а за однеможе, кому стати в нагоді.

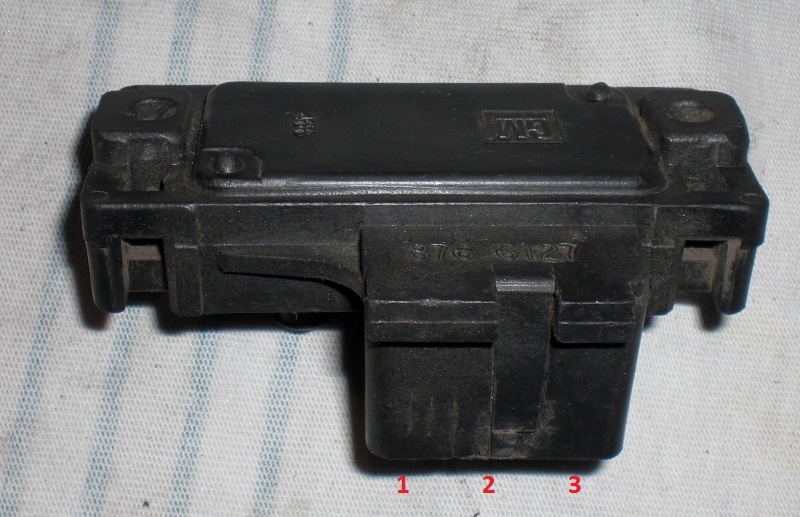

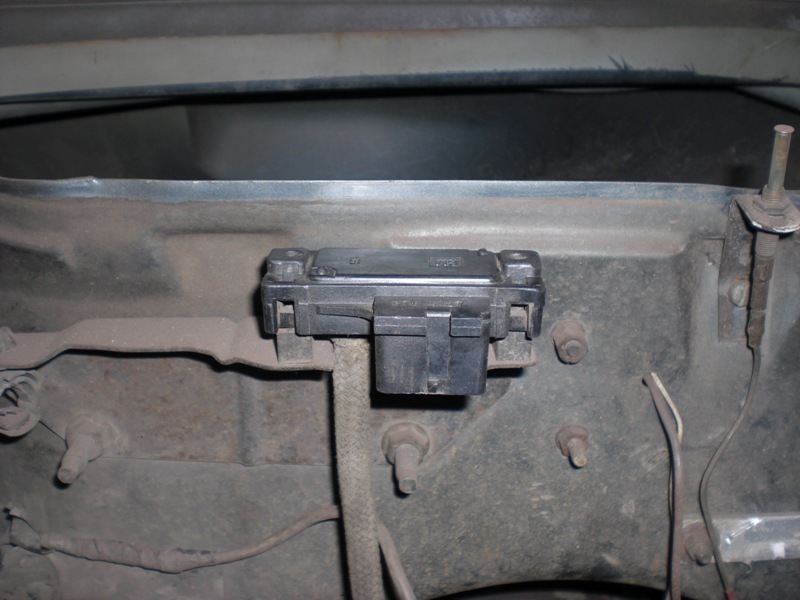

Датчик абсолютного тиску на всмоктувальному колекторі
Від'єднайте роз'єм датчика і перевірте наявність напруги 5 В міжвисновками 1 (+) і 3 (-) при включеному запалюванні.Цифрамипозначені висновки роз'ємів датчика.< br/>
Приєднайте роз'єм і перевірте наявність напруги між висновками 2(+) і 3 (-), підключивши щупи вольтметра до тильної частинивисновків і створивши в датчику розрідження ручним вакуумнимнасосом через штуцер (від'єднайте від датчика шланг).
/>
При включеному запалюванні напруга повинна коливатися приблизно від0, 5 до 4, 8, залежно від створеного розрідження повітря.

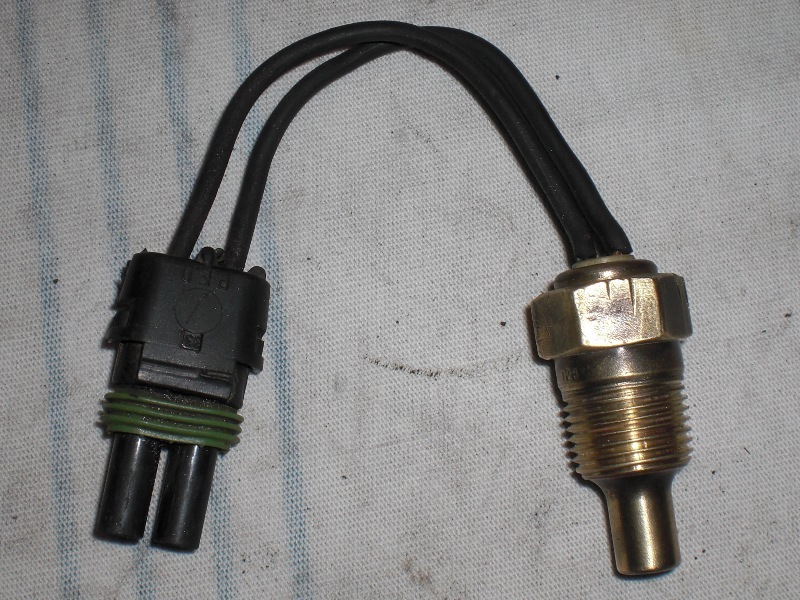

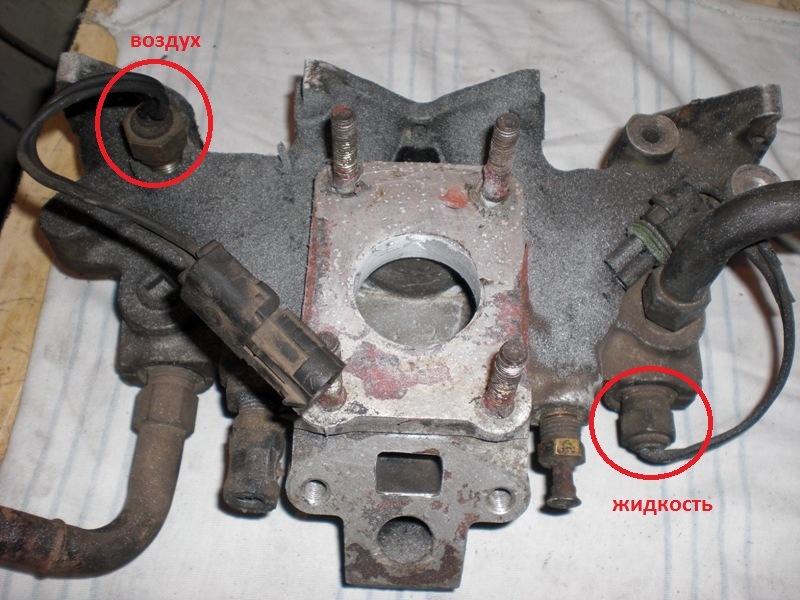

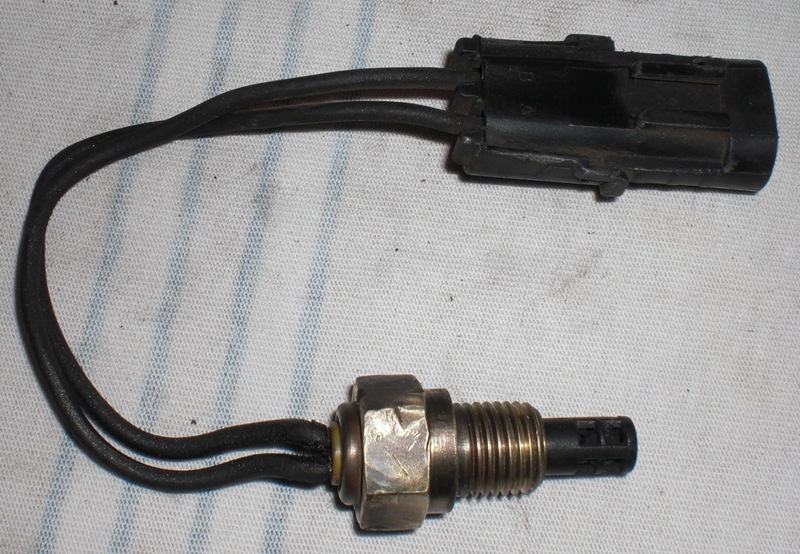

Датчик температури повітря та датчик температури ОЖ (стоять навпускному колекторі) Для перевірки потрібно від'єднати мінусовуклему від акумулятора, далі розімкнути роз'єми від датчиківХарактеристики у датчиків практично ідентичні, тому довше описуюпроцедуру для одного датчика. Підключити до висновків датчикаомметр. В ідеалі його краще викрутити з колектора, щоб надалі нанього можна було впливати різної температури для перевірки. Тобтоякщо температура навколишнього середовища 20 С, то омметр повиненпоказувати опір, зазначений у таблиці в пункті 20+/-1С. Якщо датчикзатиснути в руці, то опір буде зменшуватися. Значить датчикробочий. Датчик температури (на голівці циліндрів) Для перевіркивитягти датчик. Підключити один щуп омметра на контакт А, другий накорпус датчика, при зануренні в гарячу воду опір має змінюватись.Підключити один щуп омметра на контакт Б, другий на корпус датчика, на холодному датчику опір має бути нескінченно велике, призануренні в киплячу воду, дорівнює 0. Датчик детонації
На підставі його даних ЕБУ визначає оптимальний кут випередженнязапалення. Витягти його з головки циліндрів, підключити до крайніхконтактів (середній екран) на роз'ємі вольтметр, встановившивимірювання мінімальної змінної напруги. І злегка постукуючи покорпусу датчика ручкою викрутки, спостерігати чи є стрибки напруги, якщо датчик справний. Ще як варіант підключити вхід навушників (гарнітура від телефону не підійде) до крайніх контактів датчика іпостукати ручкою викрутки, в навушниках буде чутно слабенькіклацання. Датчик положення колінчастого вала
Перевірити омметром опір обмотки датчика, має бути в межах 250ом, можна до стрижня датчика в цей момент піднести магніт, опорукоротко повинне зміниться. Значить датчик справний Викрутитидатчик, підключити один щуп омметра на контакт, другий на корпусдатчика, опір має дорівнювати 0, ручним насосом створити тиск вдатчику, в цей момент опір має бути нескінченно велике. Значитьдатчик справний. Або не виймаючи датчик, зняти роз'єм, один щуп наконтакт датчика другий на корпус двигуна. При двигуні, що непрацює, опір дорівнює 0, на працюючому нескінченно великий. Датчикрівня масла в двигуні.
> Опір у робочого датчика, встановленого в блок і зануреного вмасло між контактами в межах 5-30 ом.
Датчик кисню( лямда-зонд )
< /
Прогріти двигун, підключити щуп вольтметра до сигнального контактулямди( на 4х провідній лямді колір дроту чорний), напруга нахолостому ході повинна змінюватися в межах 0, 1 – 0, 9в. >
Ну і найголовніше всі маніпуляції зі своїм автомобілем Ви робите несвій страх і ризик. Датчик температури (на головці циліндрів), відображає температуру, але не спрацьовує при температурі 100С, решта в нормі.
"датчик температури (на головці циліндрів), відображає температуру, але не спрацьовує при температурі 100С, всі інші в нормі.< br> Датчик температури (на головці циліндрів), відображаєтемпературу, але не спрацьовує при температурі 100С, всі інші внормі.< br>
Коментарі20
Добрий день. Підкажіть може знаєте, 1.7 бензин, заводжу на холодну 1 хв працює все ок, потім починає мало не глухнути і починає газувати, і так раз 5 поки не набере робочу температуру, потім все окей. Підсмоктування повітря відпадає переглянув все.Не...
Всім привіт, така ситуація перекидав двигун, поставили другий запасний Рено 19 1993 року, 1.7 бензин і так завести його не можемо, хоче схопити але щось заважає або чогось не вистачає? Дайте поради що робити і куди лізти?
Спасибі за тлумачну і дуже інформативну статтю! Корисна інформація в одному місці - однозначно в закладки)
Підкажіть, якщо датчик температури повітря показує опір 6 кому, вважати його несправним? Опір зменшується при нагріванні.
Здрастуйте підкажіть будь ласка у мене нещодавно почалися на холодну дуже малі оберти, а як прогріється все норм.грішу на дад.
Може не зовсім по темі! Де шукати проблему у великій витраті (1.4 моно) 15л на сотню! Як перевірити лямбду з одним дротом, є мультиметр.
підкажи, а які ознаки несправності датчика детонації?
Підкажіть будь ласка, а розпинування датчика точно правильне? А то мене збентежила ця картинка…
Була помилка, виправив, ваша картинка правильна, спасиб.
Тоді вже і тут поправте, а то не стикування виходить Приєднайте роз'єм і перевірте наявність напруги між висновками 2 (+) і 3 (-) На майбутнє-краще десять разів перевірити, чи правильно все написали, а інакше хтось може слідуючи вашому пораді щось сп...
друже дай пораду. у мене на рено 19 погана проблема - коротше на гарячу, ривки. а саме, якщо після включення другої передачі подаю газ, з'являється пару ривків. На розгін йде добре, потім після швидкості 80 км/год якщо тримати педаль газу в натяг (пі...
Можливо і ДАТ, трубка від колектора, до нього ніде не тріснута?, провіяв
вона зараза вся в тріщинах, при цьому гума трубки багатошарова, начебто не на крізь. на жаль у запасах не знайшлося відповідного шланга, я поки цей ізолентою повністю перемотав, але все одно не допомогло, сьогодні їхав на роботу, все одно ривки на га...
перевіряли створивши розрядження в трубці чи візуально?
ні перевірку не робив, а тільки візуально. хочу перевірити а чи не закоксувався брудом сам штуцер на який одягається шланг від даного датчика. Хоча сам моновпорскування, всередині, включаючи саму форсунку - чистий. але ось прохідність цього штуцера н...
Автор красава !Все грамотно описав,Але ось є питання .У мене однопровідний датчик стоїть (лямбда) як його перевірити і куди він підключається ?
осцилограф на корпус датчика і на провід, що працює прогрітому двигуні, напруга повинна змінюватися в межах 0,1-0,9в. Провід з датчика йде на 35 пін мозку.
А що на іншому кінці трубки від ДАДу, типу клапана чи як?
Впускний колектор, та проходити вільно, трубка йде на пряму в впускний колектор.
Відмінна добірка - все в одному місці, доступно описано. Відмінно, що замість схем наводяться фото датчиків за місцем - всі щасливі власники дев'ятнашки можуть і не знати, як виглядає той чи інший датчик, де знаходиться.
