але на лівому борту в ланцюзі габариту включено підсвічуванняномера, і підсвічування багажника-теж корисні штуки але тут вонибудуть заважати., з'єднуємо їх між собою, і ізолюємо-це миввімкнули підсвічування в обхід реле. Проводимо вздовж загальногоджгута, з іншого боку обтискаємо велику "маму" і підключаємо долівого габариту. Повинно вийти так (червоним виділено що требапереробляти).

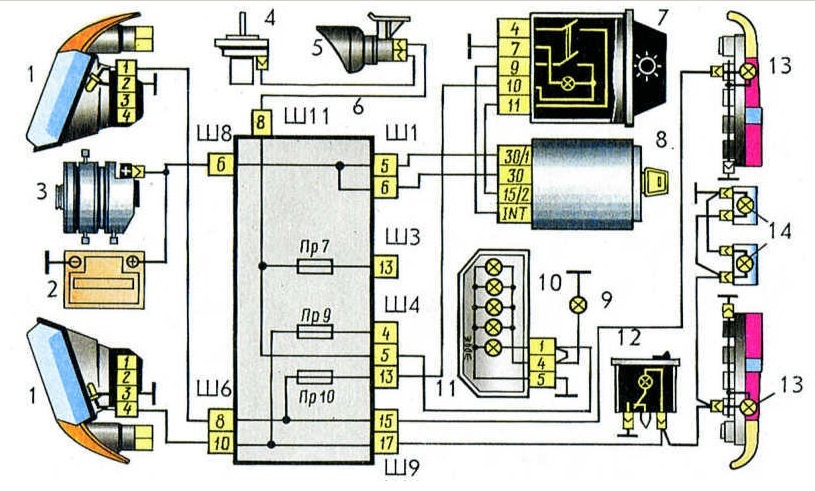

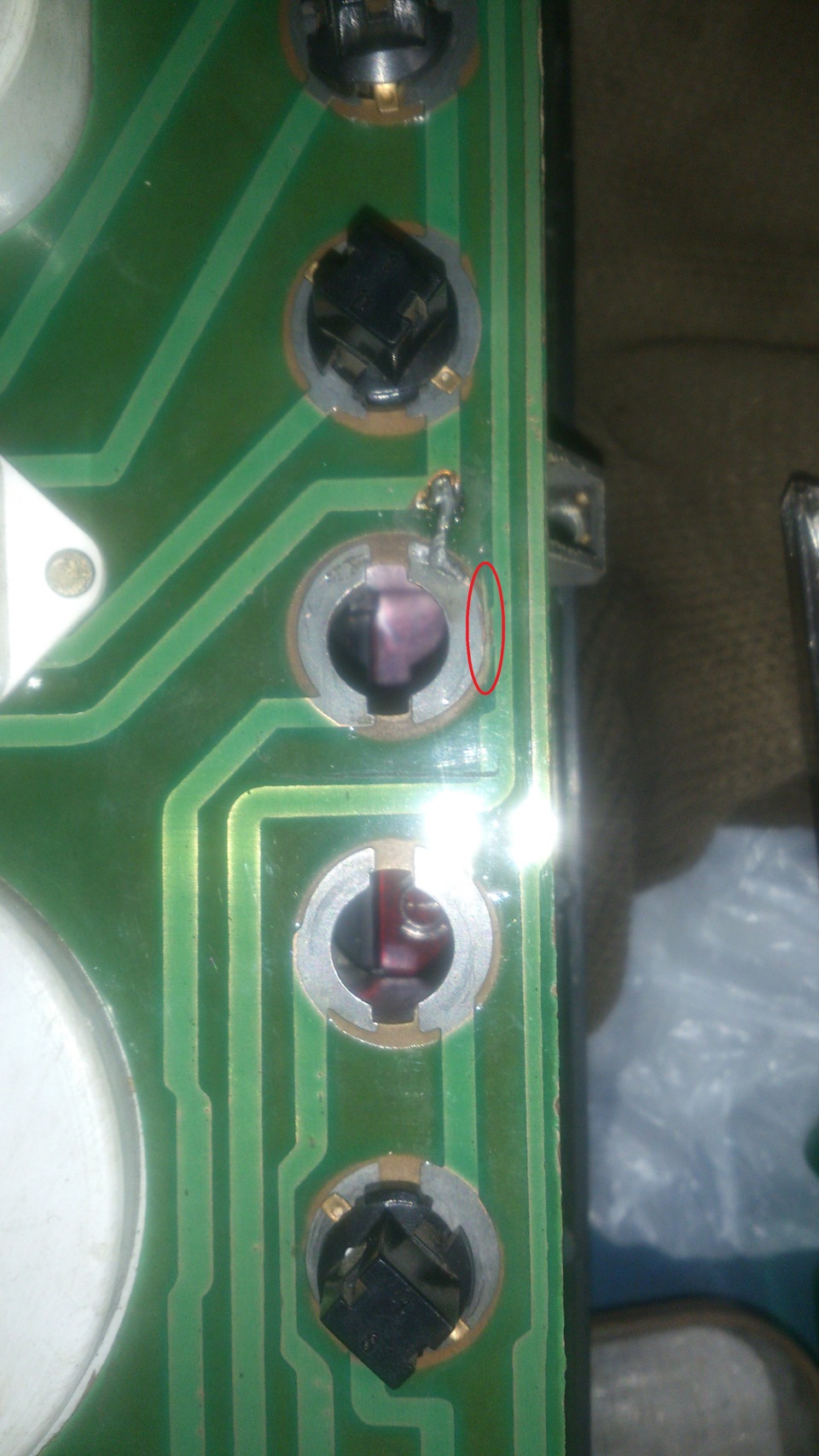

З проводкою закінчили, далі треба робити індикацію. Вихід на лампуйде контакт Х2:4. Саму лампу індикації можна зробити як зручно-вприладку РАР наприклад є три незадіяні лампи, в АЕП-приладці є однанезадіяна лампа по центру-можна вивести туди, можна поставитилампочку в будь-якому зручному місці-тут вже як кому сподобається.Якщо виводити на приладку треба врахувати, що всі незадіяні лампиуправляються мінусом (тобто +12В туди подається постійно), аіндикація реле-керується плюсом. Треба змінити полярність включеннялампи-поставити реле, чи перепаяти доріжки на платі. Я пішов другимшляхом - обрізав доріжку з якої на лампу приходить 12В, і кинув знеї перемичку на корпус. Там де обведено червоним - доріжкаперерізана./p>

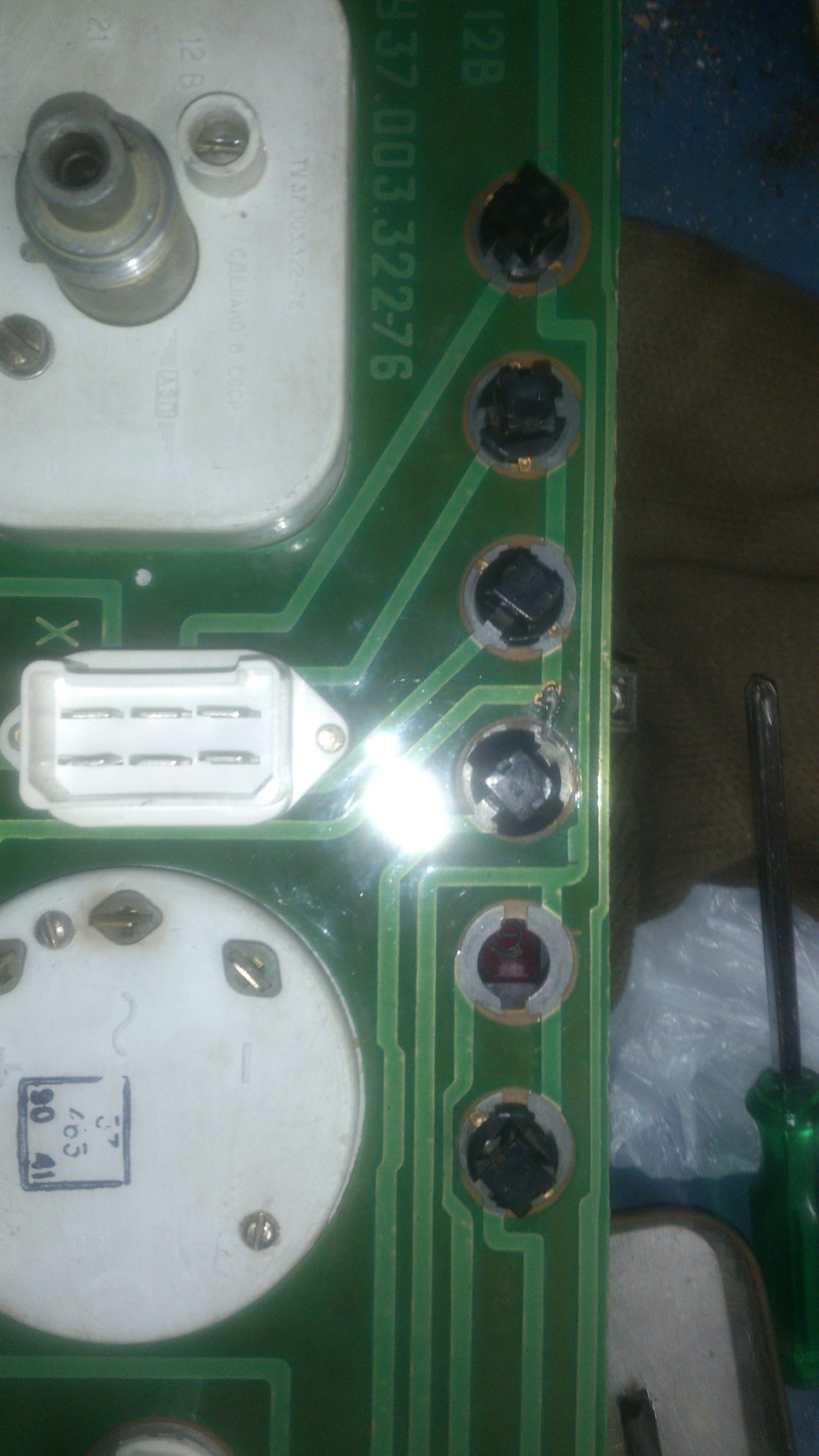

Потім акуратно розбираємо приладку, знімаємо блок світлофільтрівламп, виколупуємо заглушку із середньої лампи, я вирізав квадратикзі старої СД-коробки червоного кольору, намалював на нійпіктограмку і зібрав назад./p>
Провід від реле підключив ось сюди (це роз'єм ближній до лівогоборту машини, новий провід-рожевого кольору)
Збираємо все й перевіряємо. Якщо схема зібрана правильно-привключеному запалюванні та натиснутій педалі гальма/включенихгабаритах лампа світитися не повинна. Скидаємо будь-який дріт (типуперегоріла одна лампа) зі стопа або габарита-лампа повинназагорятися при натисканні на гальмо або включенні габаритів.Якщоскинути дроти з двох стоп-сигналів лампа повинна спалахнути привключенні запалення.

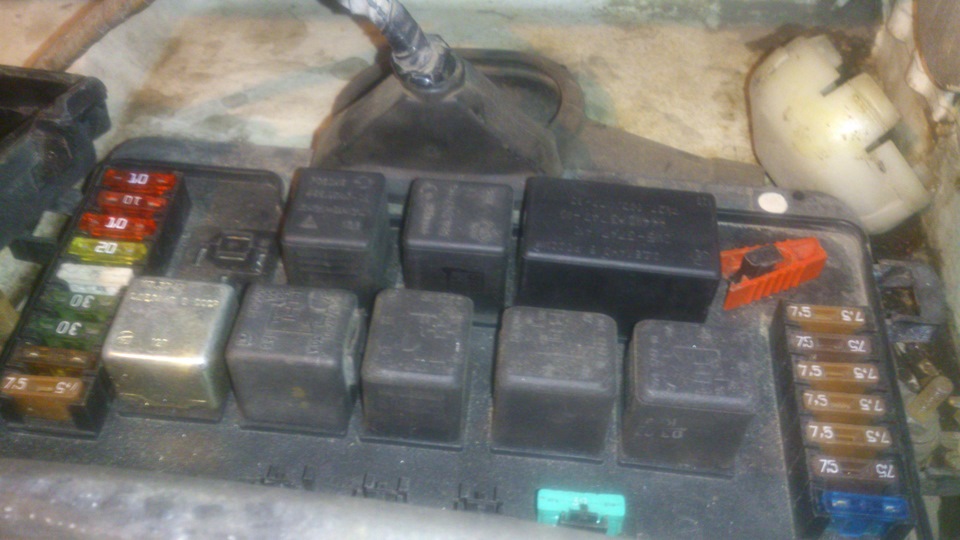

І останнє-саме реле. Його каталожний номер 4412.3747. При покупціпро всяк випадок переконуємось на які лампи розраховане реле (наних зазвичай написано) - має бути 2 * 4W, 2 * 5W, 2 * 21W (переднійгабарит, задній і стоп-сигнал) - до нас підхоє реле від 2108 і 2110Воно розраховане на 4 лампи стоп-сигналу (у 2115-4 стопа), томуправильно у нас працювати не буде, але хто любить підключати задніПТФки до стоп-це ваш вибір. У кого стоять світлодіодні лампи вгабаритах-релі не працюватиме :(
