Купил я значить ксюху, в ній була встановлена стандартнамагнітола Clarion DB345MP якої цього року виповнилося 20 років (! ).Зрозуміло, що диски вона ну ніяк уже не могла читати і так як фондроботи по машині мав ще великий, було прийнято рішення відкластипокупку нової магнітоли і впаяти AUX в рідну магнітолу.На драйвізнаходив пару інструкцій і зробив як робили інші хлопці. Крутятьодну рекламу.Загалом на перший час вистачить.

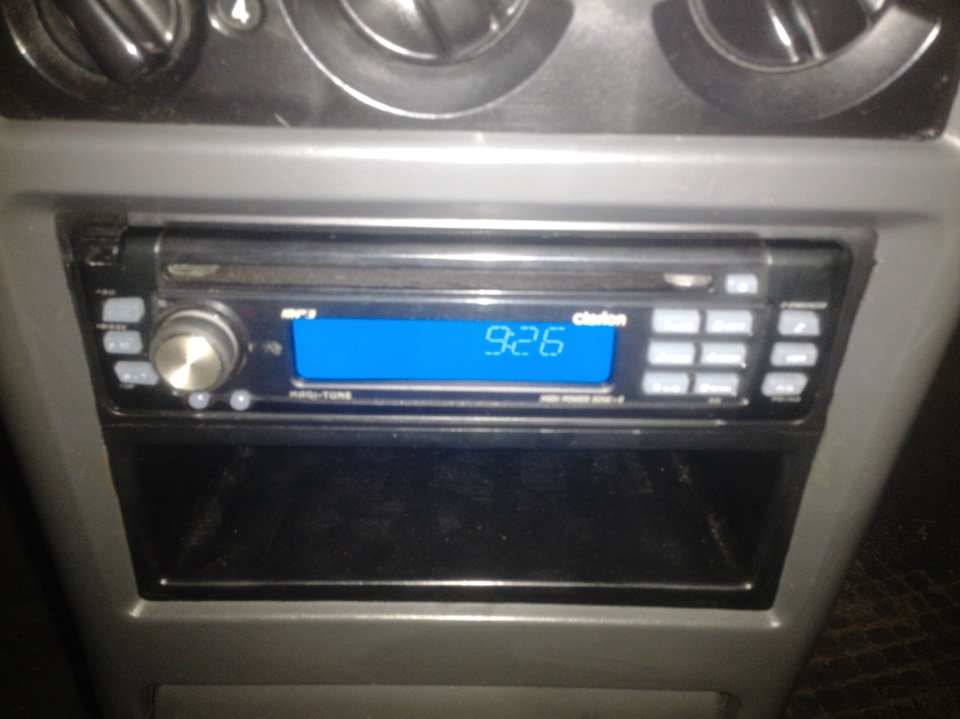

Власне сама жертва

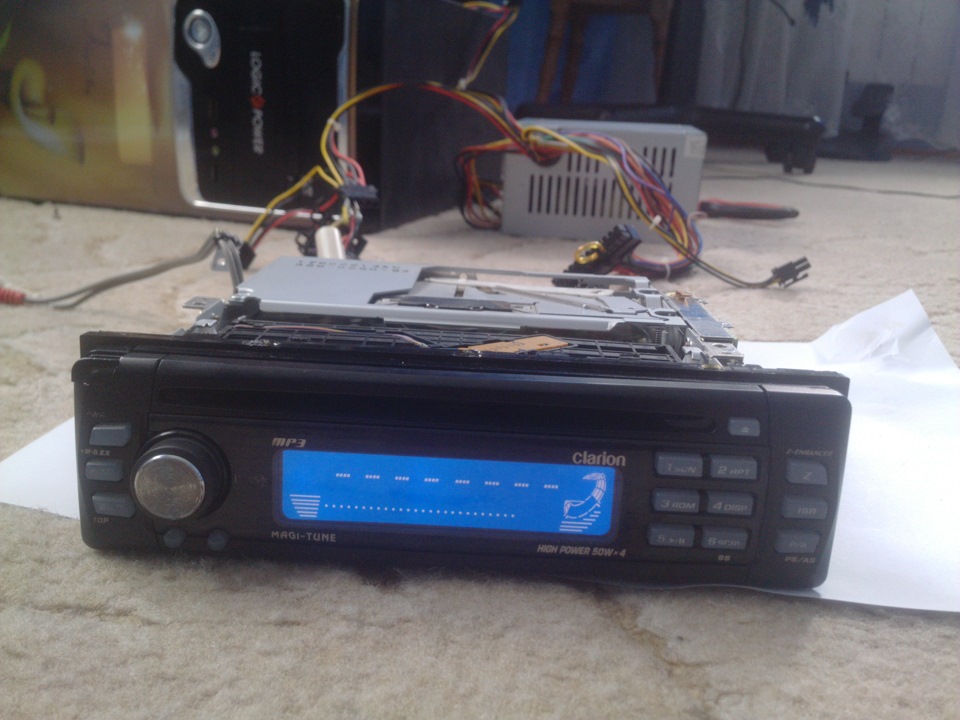

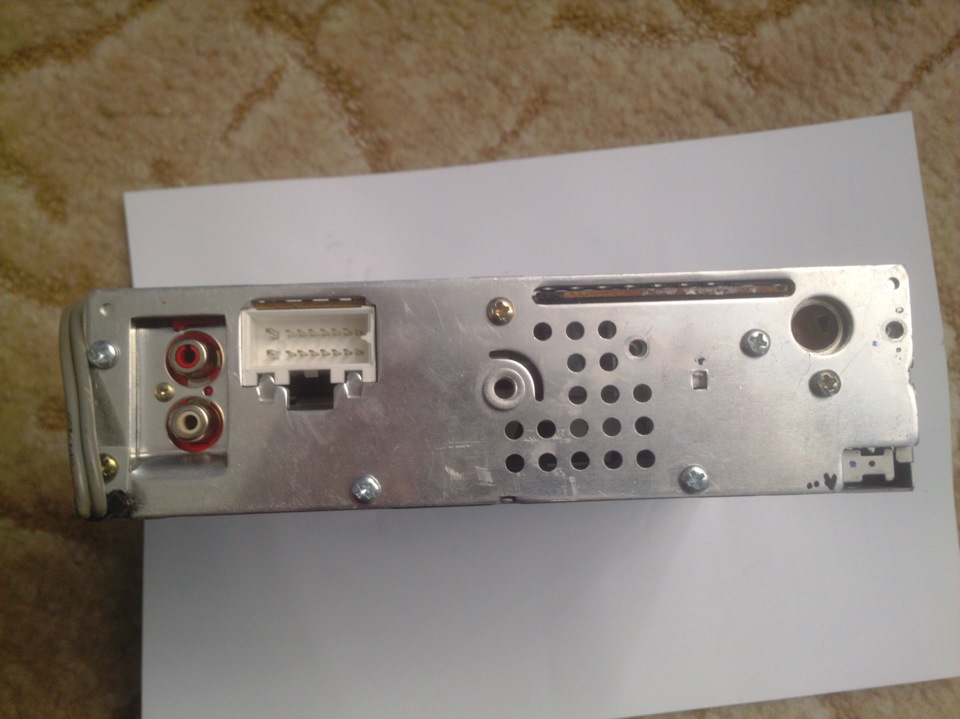

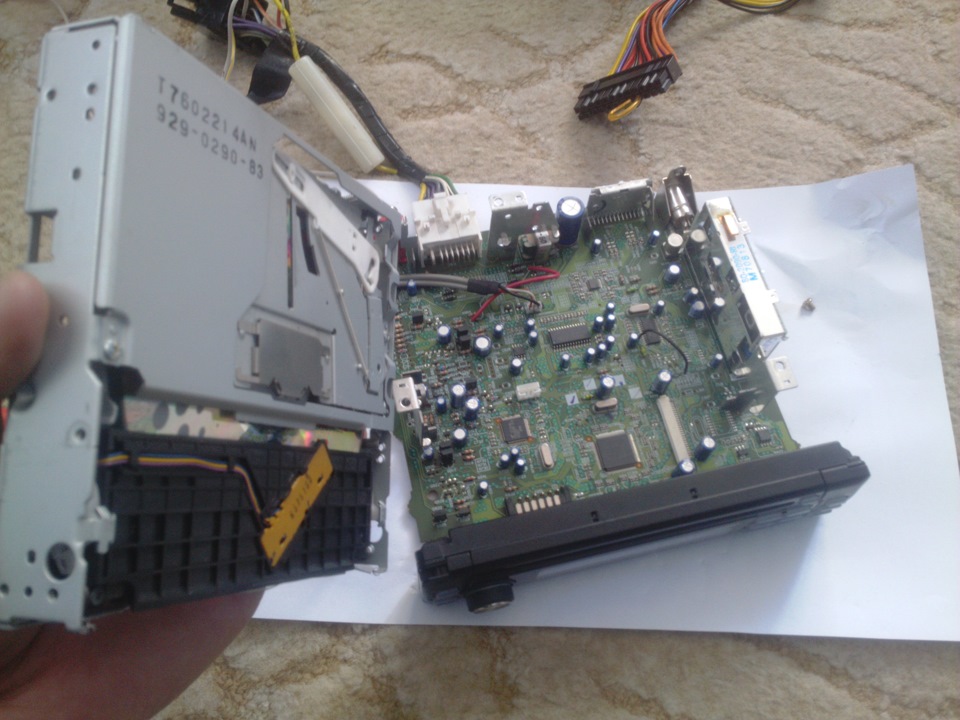

Стан був прийнятний. І потяг додому розбирати Повний процес нефоткав, по суті там нічого складного нема. Запустив магнітолу відкомп'ютерного БП і взявся за роботу Були спроби реанімувати CDпривід, але вони увінчалися невдачею. Спочатку планував впаяти AUXзамість СД, але пошукавши інформацію на форумах, дізнався щопідсилювач у цій магнітолі запускається або з радіо або в моментколи вже починає зчитувати диск, тому нічого не залишалося якприпаяти контакти до доріжок від радіо.
Думав витягнути привод повністю, але потім змінив свою думку івирішив нехай буде. Дискомфорту він ніякого не приносить. Нітрохине менше пощастило з колонками, попередній господар був трохистаршим і мабуть теж меломан раз не пошкодував грошей на нормальнийтил, навіть подіуми по розуму поставив, так що звучання вийшло натверду трієчку. Вартість колонок на момент покупки машини ~ $300.Можна вважати, що отримав хороший бонус у вигляді 2-х JBL GTO937 зноміналкою в 100Вт. Відходить часом. Незабаром буде замінений нахороший 3-метровий кабель.
Коментарі20
Я робив вхід замість АМ радіо. Така ж музика в нексії стояла
Мужику, рятуй! Потрібна інформація, як знайти піни АМ радіо на цій магнітолі
Я вже не пам'ятаю. Брав осцилограф і намацував на виходах блоку приймача. У касетних ще простіше
Біда…
Скажіть, це нормально, що в цій магнітолі не ловляться станції, у яких частота після коми парна (напр. 100.0 або 100.8 фм)? Непарні ловляться ( напр. 102.9 або 103.5 фм). задати ті станції. Коротше, через це ловить тільки. половину станцій у місті.
Ні, не нормально. У мене всі станції ловила.
Чомусь крок налаштування великий - не 1/10, а 2/10. Напр. 101.3; 101.5; 101.7
Здається знайшов рішення. Тут написано, якщо кому знадобиться. magnitola.org/byudzhetnyi…chetnye-radiostancii.html
Дійсно корисна інформація. Не знав що є для європейського та американського ринку. А взагалі я радіо на ньому рідко слухав, погана антена була, а потім після року їзди з цією магнітолою замінив на Alpine UTE-92BT.
У кларіонів у різні роки ще й різні комбінації використовувалися для перемикання. Треба дивитися інструкцію. У цій моделі комбінація двох клавіш А-М і 2 (тримати ці кнопки кілька секунд.). Як вам альпайн? З перепробованих магнітол мені звук у нього я...
ага, зрозумів, дяк.
Ось такий можеш впаяти f-ad-cd.net/e331adas-960.jpgа це фото плати з цієї моделі?
Так, всі фото зі стандартної магнітоли особисті.
так можна на будь-якій магнітолі зробити?
Так, різниця буде тільки в розміщенні доріжок, а так все аналогічно. Раджу відразу купити хороший кабель AUX. Я спершу впаяв від звичайних навушників, він через деякий час відвалився і звук почав відходити, нещодавно перепаяв на інший, навіть різниця...
а як визначити куди паяти?
Ось докладно розписано, я керувався цією інструкцією. Білий провід припаюєш L-OUT, червоний на R-OUT, а чорний або той, який оголений до GND. блоку живлення, підготувати кабель до паяння, для перевірки, після закріпи на скотч/ізоленту, послухай як бу...
дякую
тобто перерізав дороги і впаяв дроти?
Дороги не різав, шум від радіо вимикається при підключенні планшета/телефону в яких стоїть звуковий процесор. У моєму випадку я слухаю музику з планшета Nexus 7 (2013) і грає все ок, не скажу ідеально, але все непогано, а так для повного захисту від ...
