Придбання:

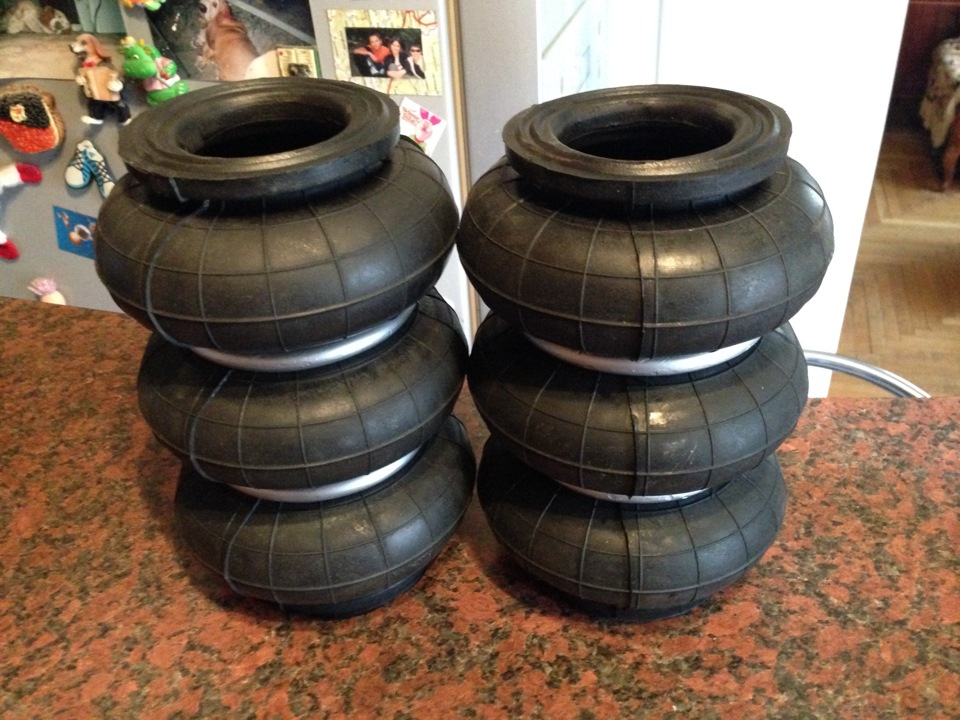

— 2 подушки Rubena 130x3 800грн.
— 2 рідні розбірні стійки 200грн.
<
— розвальні болти 100грн.
— 2 нові опори 400грн.
— 2 нових амортизатори 1058грн.
— 2 відбійники 60грн.
<
— всі необхідні болти, шайби, гайки 100грн.
— 2 сальниця 30х19х6мм 70грн.
— 4 кільця ущільнювачів 19х2.5мм 40грн.
— 2 штуцера типу Voss 300грн.
— 8 металевих частин для пневмоподушок 1600грн./b>

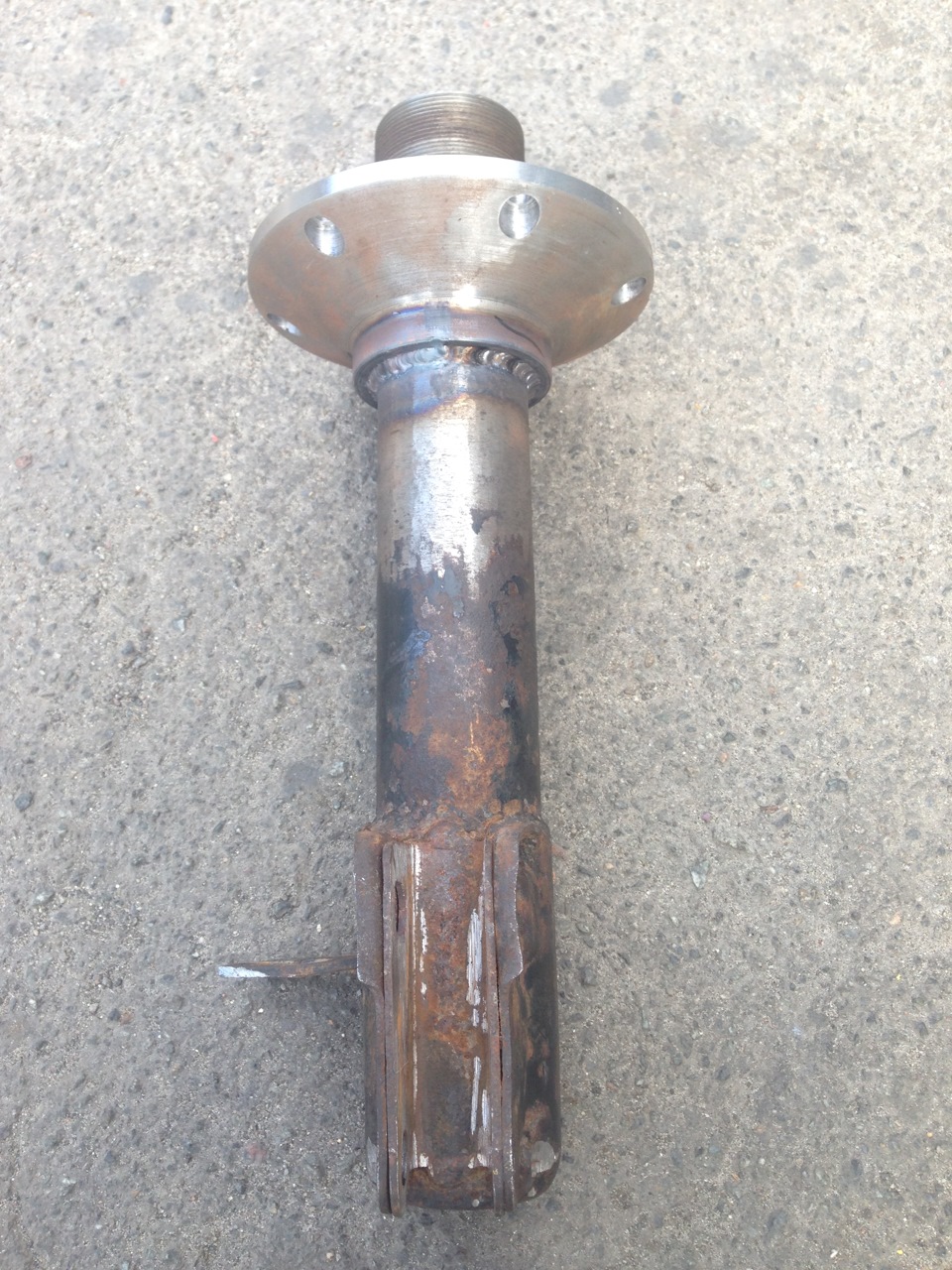

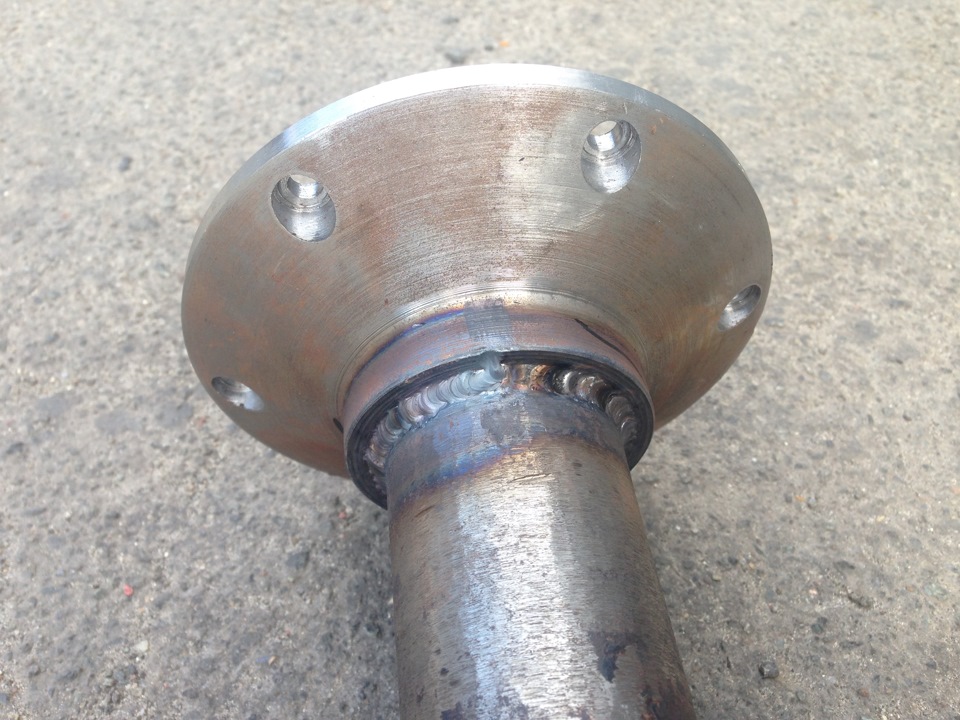

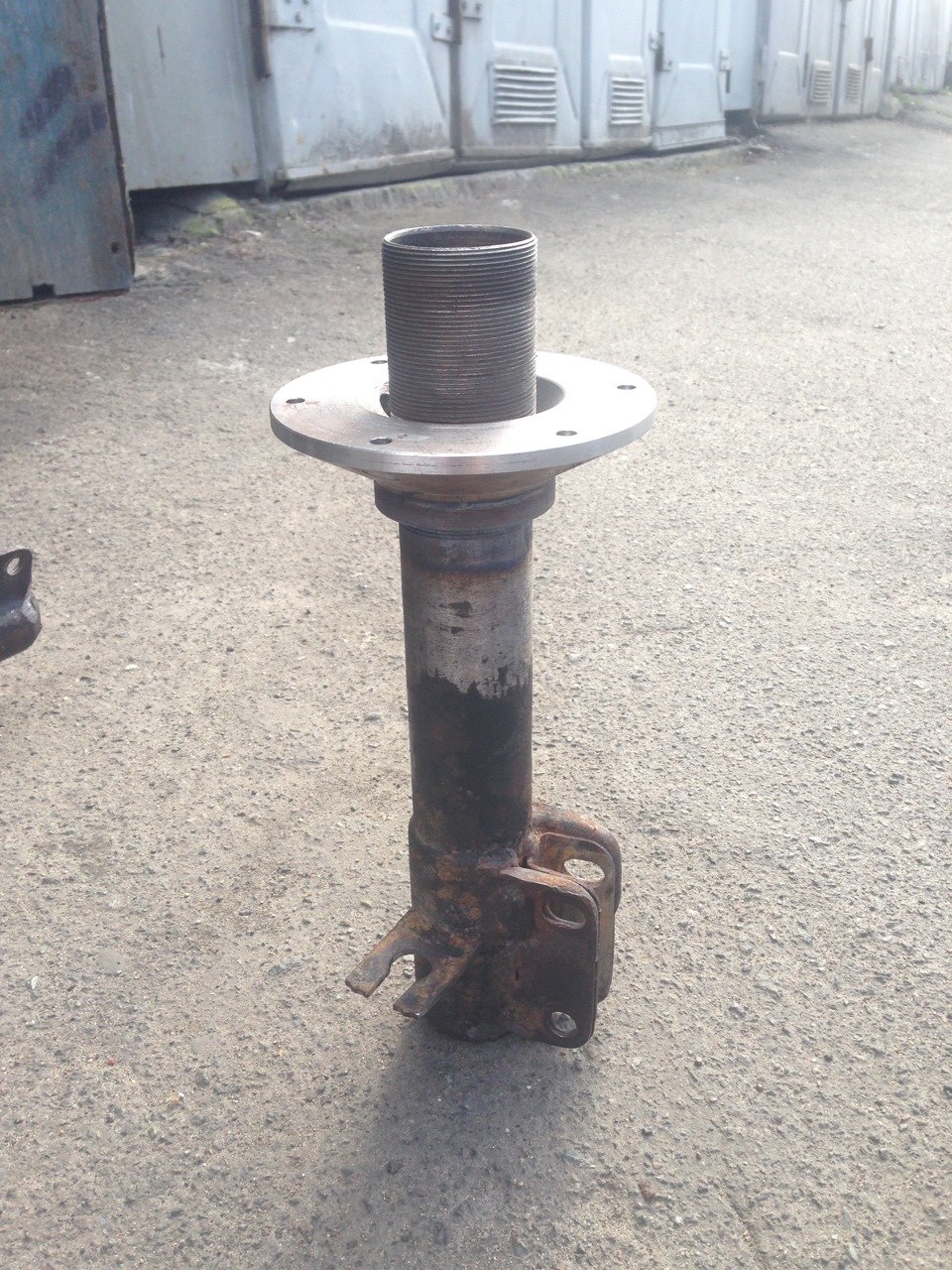

Зі стійок відрізаємо рідні чашки, різьблення для гайки нарізаємовниз по максимуму для того щоб відрегулювати необхідну висоту чашки (чашку опустили максимально низько щоб амортам вистачало ходу і щебув запас в 10мм при максимальному накачуванні подушки), аргономприварюємо раніше виготовлені чашки під пневмоподушки.
Відбійник амортизатора ріжемо навпіл бо виходить малестиснення.
Збираємо пневмостійку
Вставляємо аморт, закручуємо його гайку, відбійник надягаємо нааморт, одягаємо подушку, кладемо шайбу потім опору і все цестягуємо верхньою гайкою.

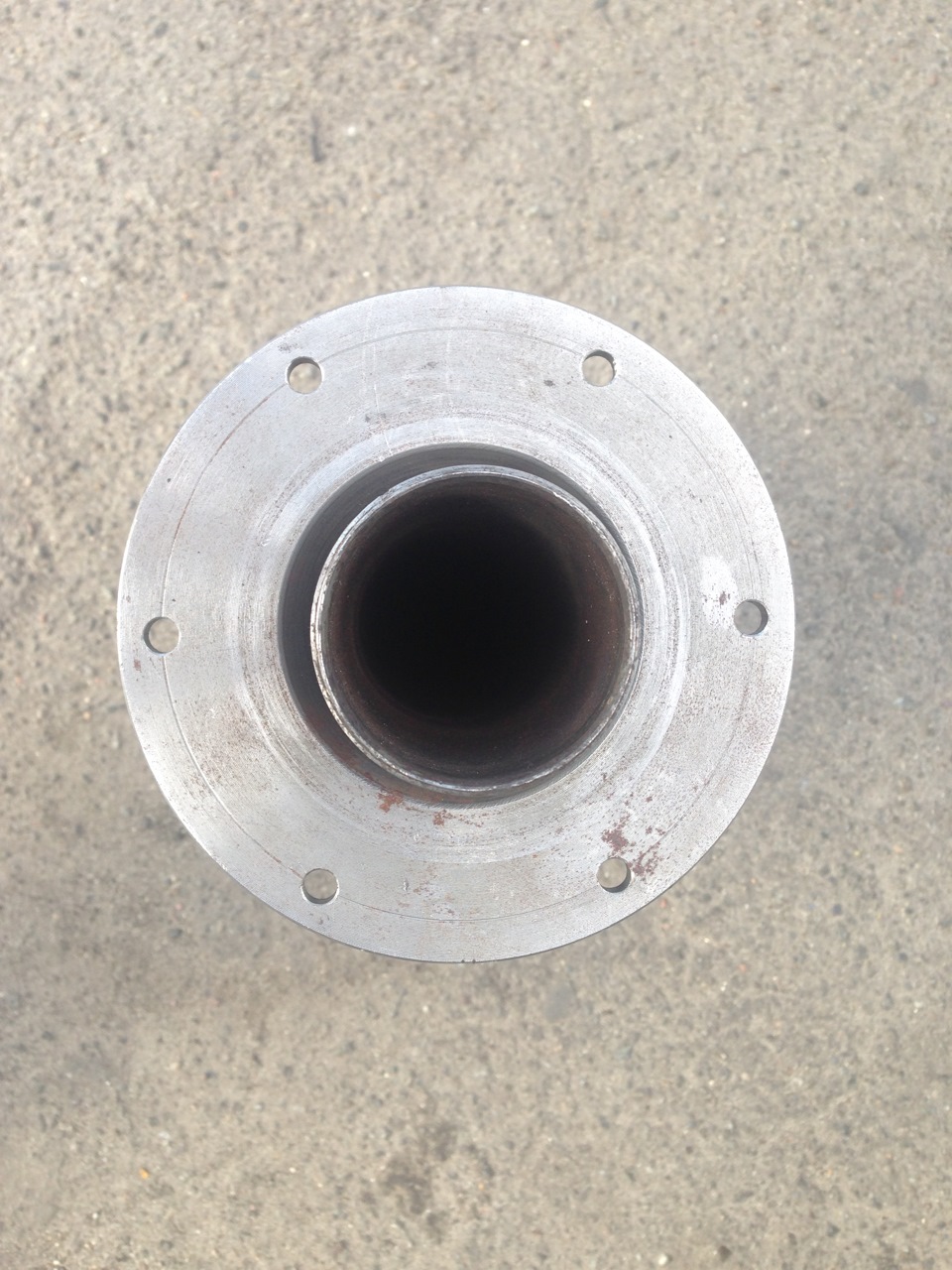

> На чашці попередньо було зроблено отвір з різьбленням дляподачі повітря через штуцер типу VOSS від Range Rover.
Ось що вийшло
перевірку на герметичність і заразом дивимося який вийшов хід білястійки. Фарбування в мій улюблений колір.
Коментарі20
Нова чашка на стійці приварена вище за становище старої?
пам'ятаю що її регулювали виходячи з довжини штока амортизатора і висоти самої подушки з брикетами так що при максимальному накачуванні подушки біля штока аморта був ще невеликий хід.
Може, і нижче, не пам'ятаю вже.
Вільно ходить. Ущільнено двома кільцями та сальником.
Верхній брекет зафіксований на штоку чи він ним вільно гуляє?
Привіт. Можна теж креслення на пошту, придбав кроуна jzs145, там повний бардак із пневмою, хочу все зробити сам) [email protected]
Я ж сподіваюся всі розуміють що це креслення пневми саме для стійок vw golf mk1))))
Привіт) та вже зрозумів, що для гольфу))) шукав на кроуна, як у гольф потрапив не зрозумів))))
А навіщо різьблення так багато? Чашка начебто без різьблення
Різьблення для того, щоб відрегулювати початкову висоту подушки методом накручування нижньої опори подушки - тим самим визначити оптимальний хід амортизатора при максимальному і мінімальному підйомі підвіски. Після регулювання обварити.
Можете креслення дати цього дива?
Скинув
Так можу, якщо не будете використовувати з комерційною метою.
Ок . Пошта [email protected]. заздалегідь дякую
А як цією справою керувати?
https://megadriver.org/p386687-pnevmokomponenti
Клас! Велике спасибі.
Привіт! Давно хотів зібрати пневму, можеш скинути на пошту докладну інфу, дякую. Пошта [email protected]
Скинув креслення на пошту.
А чи є креслення цих металевих частин подушки?
