Ось не подобалася мені "дірка" в панелі, хоч вона і прихованасіткою, але я знав, що вона там є." Ліричний відступ:існує думка, що центральний динамік, він же п'ятий, ставили в залежності відкомплектації, як додаткову опцію.Можливо це так, але я якось невпевнений, японці в другому поколінні економили навіть налампочках, який там динамік )) Та й далі я також зіткнувся з деякиммоментом, який наводить на думку, що в другому поколінні, колипочали машини комплектуватися іммобілайзером, динамік не ставиливзагалі.
спантеличив я питанням як "вкорочити" туди якийсь динамік, почавдумати як і що провернути.За підсумком все вилилося в наступниймануал, яким хочу розставити все на свої місця в цій темі.
< Якщо ви хочете використовувати центральний динамік, тоочевидно — він один, а каналів у вас два.Що ж виводити нанього? Варіантів можна придумати кілька:
> 1) можна виводити один сигнал, але мінусів тут кілька:вислухатимете в центрі лише один сигнал, якщо підключити паралельно, тобто ризик убити магнітолу, а послідовно — проблематично тягнутипровід з дверей, і в обох випадках ми втрачаємо потужність сигналуна одному або парі динаміків.
2) можна "скрутити" два канали в один - в деяких випадках можнавбити магнітолу, якість звуку - гумно, сигнали накладаються один наодного, ще й потрібно тягнути дроти з дверей, якщо хочемопослідовно з'єднати.
3) використовувати суматор — найпростіший, це два резистори накожному з каналів, або паяти складні схеми. Якість звуку сумнівна, якщо використовувати прості схеми, також питання з послідовнимпідключенням.
4) та й єдино "верняковий" варіант - задіяти штатнусистему.Звичайно ж, я на пальцях покажу, що собою являє штатнафункція DOLBY у баченні хлопців з Mazda 90-х років. Так, ви всеправильно зрозуміли – у штатному мафоні була функція DOLBY, яказадіяла центральний динамік. Робилося це для того, щоб знизитикасетний шум мафонів і бла-бла-бла… У нас 21 століття на подвір'ї, жодними касетами (за винятком одного любителя старих мафонів, думаювін зрозумів 😂) і не пахне. Тому нам, звичайним аудіо-обивателям, стане в нагоді непоганий високочастотник (а може й середньо), абояк його ще називають — пищалка, при тому, що всю роботу зі зведенняканалів та обрізання частот виконає штатний підсилювач.
>
Так, якщо хтось не знав, то для цього маленького динаміка, якийвсього 65 мм у розмірі, є свій власний підсилювач, розміром у 3рази більше, ніж сучасний китайський мафон.

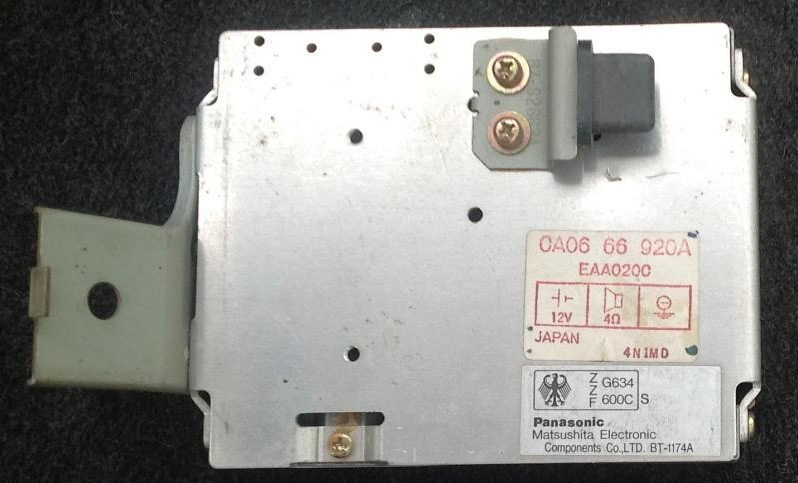

Виглядає це диво з каталожним номером CA06 66 920A осьтак:

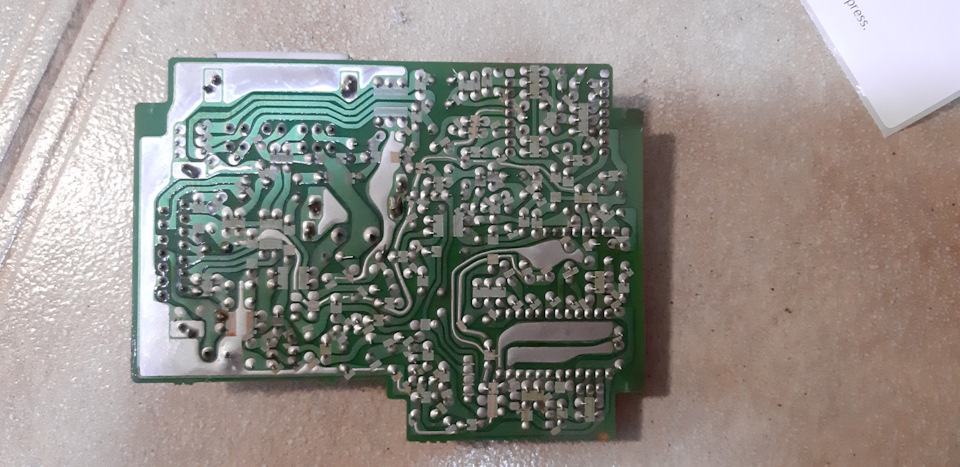

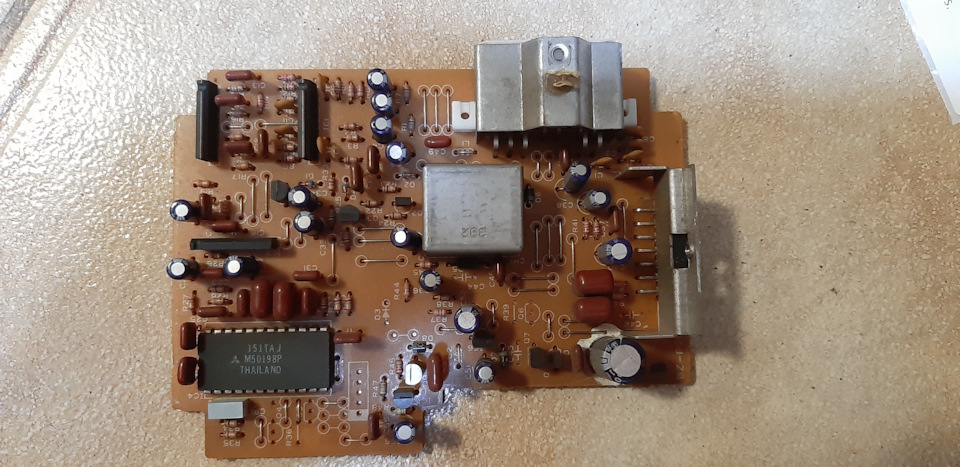

Запчастини на фото:600CSА тепер ексклюзив, його нутрощі, якщо комусь це щось скаже))
А тепер ближче до справи. Якщо ви щасливий володар "дірки" підсіткою, то вітаю, решта може переміститися в кінець. Отже, потрібнознайти і купити дві речі:підсилювач і динамік. Динамік раджу братиштатний, т.К. Знайти такий розмір з потрібними параметрами 4 Ом 25Ватт дуже складно. Я поки що намагався шукати аналоги зіткнувся зрізними аудіо-філами повною мірою, хтось не знає які параметридинаміків на продажі, а один навіть відмовився продавати динаміки вмашину, ест херів
>

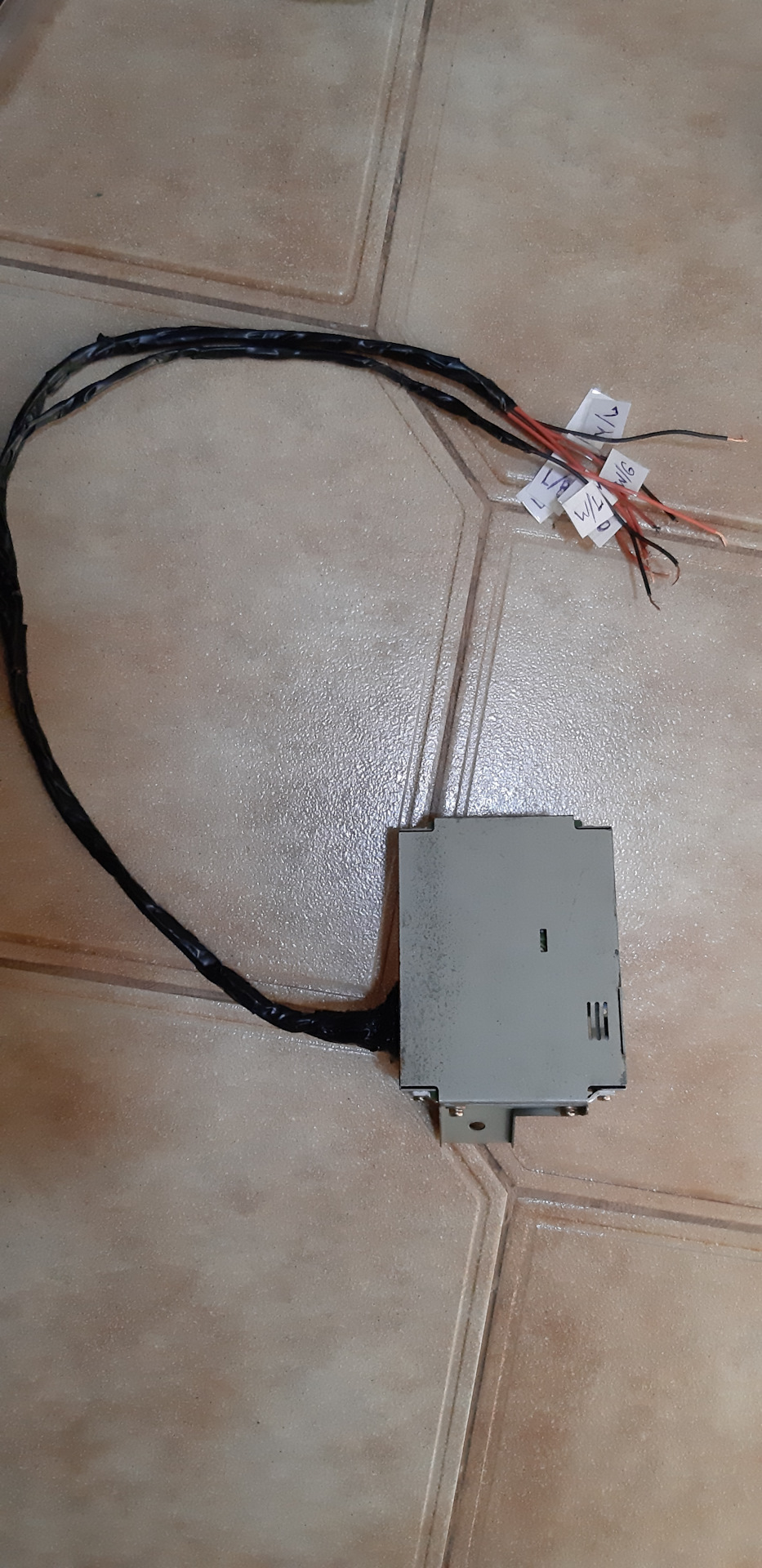

У результаті зробив косу, шкода фішки мені знайти не вдалося, тому "маємо те що маємо". Тому підписав усе згідно з кольорами, як усхемі:— це сигнальний провід на включення підсилювача центральногодинаміка
б - це сам центральний динамік
в - це роз'єм підсилювача центрального динаміка
Ось тут має бути підсилювач, у мене є іммобілайзер, який зайнявйого місце, доведеться йому посунутись. Щоб отримати доступ, потрібно зняти пластик під кермом, а також скинути саме кермо -відкрутивши два болта його кріплення. Кермо впаде на сидіння. Щобпідсилювач став на своє місце, я зняв іммобілайзер, зігнув йогокронштейн до 90 градусів, потім розгорнув кронштейн зіммобілайзером у бік моторного щита прикрутив все на місце. Такимчином і "усилоск" вліз і іммобілайзер. Далі справа за малим, проклав свою косу, під'єднав все згідно зі схемою (її скинув вище).Коди кольорів є в інтернеті, дивимося оригінальну косу, прикручуємоза кольорами дроти.
Особливість — провід з маркуванням Y/L, який я на схеміпозначив як a< /b> слід запитати, щоб підсилювачцентрального динаміка запустився.
У моєму випадку я зробив це кинувши його на дріт BR/W, який йде науправління антеною, але в мене вона працює, хтось пише, що ні. Тодідумайте як його запитати самі)) І тут до речі криється однаособливість, тим у кого центральний динамік є по комплектації слідлише запитати цей чарівний дріт Y/L, щоб центральний динамікожив.Дуже часто при підключенні нових мафонів на нього забиваютьболт, нах він потрібен, адже схеми для слабаків)).
Далі кинув дроти до динаміка:
Як підсумок: непогана підзвучка, дуже соковиті середні тависокі частоти видає цей динамік, причому як належить, зводитьобидва канали в один.






Коментарі20
У мене стоїть динамік, а де купити підсилок до нього?
Ти перевір, може у тебе він є. А так - потрібно буде задовбати не одну розбірку, але тобі простіше ти знаєш як він виглядає і де стоїть)) Я, наприклад, після того як знайшов його фотки, подивився його в оголошенні про продаж - він просто валявся сере...
А де він може стояти?
Я ж показував у посту)) ось тут він стоїть, на цій фотці його ще немає, на його місці іммобілайзер. У пості я показав як можна вирішити питання з іммо, а під усилок штатні кріплення є.
Ось так власне виглядає штатне кріплення підсилювача. Це вухо куди заходить він з одного боку, а внизу прикручується на один болт разом з іммобілайзером. На фотці знизу зліва шматок іммобілайзера видно. Який стрілкою вказано на попередньому фото.
У мене є цей динамік і підсилок все робоче на 100% можу продати недорого.
Я купив би але ми далеко
Тк коштує більш-менш аудіо-система, планую туди рупор (піщалку) встромити, і кинути від мафона плюс з лівого, мінус з правого Все одно мафон тільки на рця звук виводить, нічого від нього не грає) Тільки боюся не влізе
Взагалі я читав багато форумів про об'єднання каналів. Такого способу немає, не знаю який ефект від цього, все одно буде один канал.
Буде погано грати, кину на один, кажу, від мафона прямо нічого не грає)
Гратиме по-різному, тобто або голосніше або тихіше. У твоєму випадку, якщо ти будеш паралельно підключати, то голосніше, тому що більше ват піде на динамік, але менше ом. Т.е. тебе один канал буде відрізнятися від другого завжди залежно від параметрі...
А у мене сітка для естетики😉
Так то так, а ось під сіткою дірка))
Немає штатний динамік я піднімав сьогодні дивився. магнітолу змінював штатні динаміки зад викинув . піонер підкинув норма стало грати.
Тоді тобі підкинути центральний динамік справу пари хвилин. Можеш взагалі протестувати як звучатиме, перш ніж остаточно залишити.
Зусиль незнаю навіть єтнет під нього. динамік неважливо виглядати
Знімаєш мафон і дивишся косу, яка йде до нього, далі шукаєш провід у косі жовтий з синьою смугою (який з оригінальної коси йде). Якщо він є і не підключений нікуди, треба дати на нього 12 вольт і все.
Та було там пару проводів зайвих поки динаміки правильно чіпляв шукав.
Там ще два дроти є підсвічування помаранчевий і сірий з жовтою смугою. У мене мафон підсвічування змінює вночі, тому я помаранчевий також використовую, на який йде 12 вольт при включенні габаритів.
😎
