Обважування 2 - багажник ...

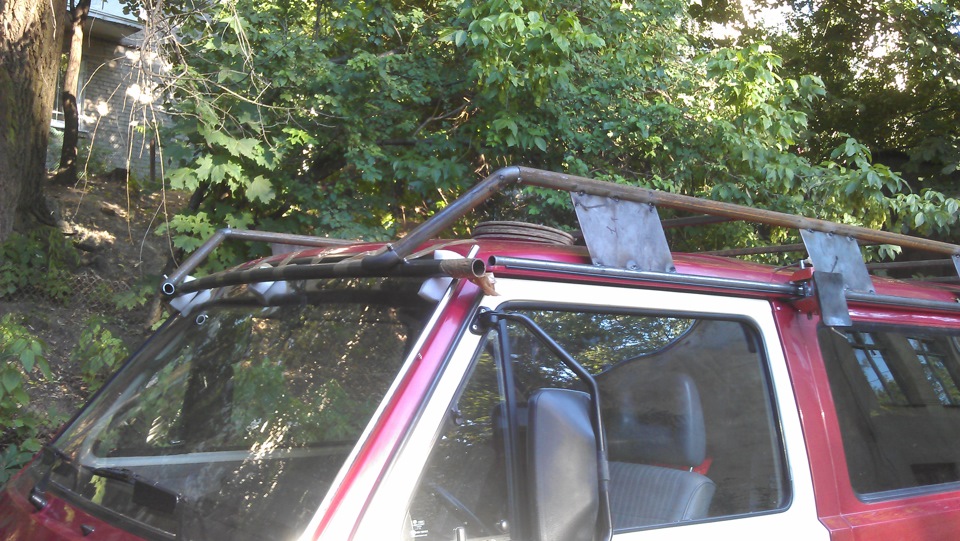

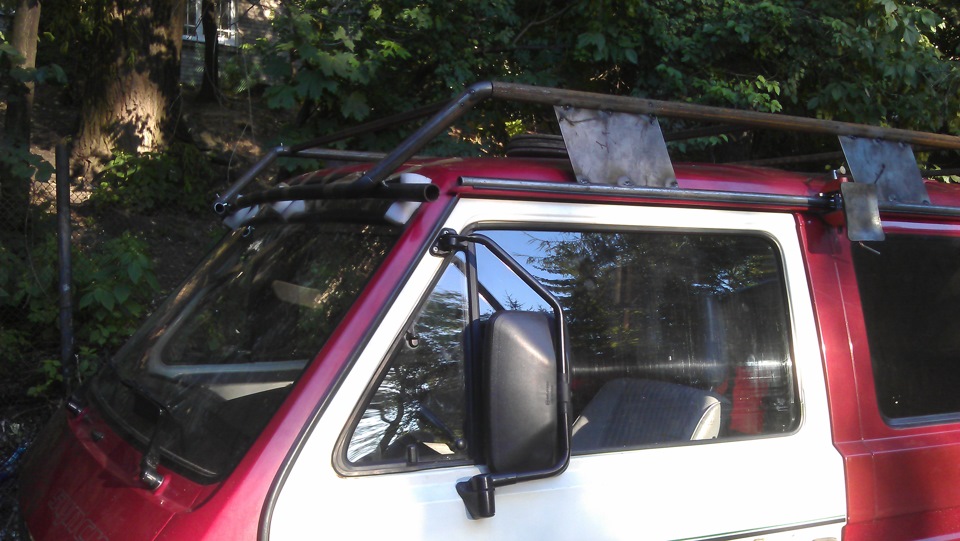

…так потроху формувалося обрис багажника, було прийнято рішеннязробити таку конструкцію, щоб все навантаження від перевезеного, через стійки рівномірно передавалося на всю площу ринви даху.Трубчастим елементам які лягали в ринву, було надано вигин якийповторював форму даху, хоча сам багажник прямокутний, правильноїформи, довелося погратися щоб усе це зв'язати за допомогою пластинтовщиною 4 мм, яким надали косу форму по вертикалі, щоб повторюватикут найпотужнішої задньої стійки.

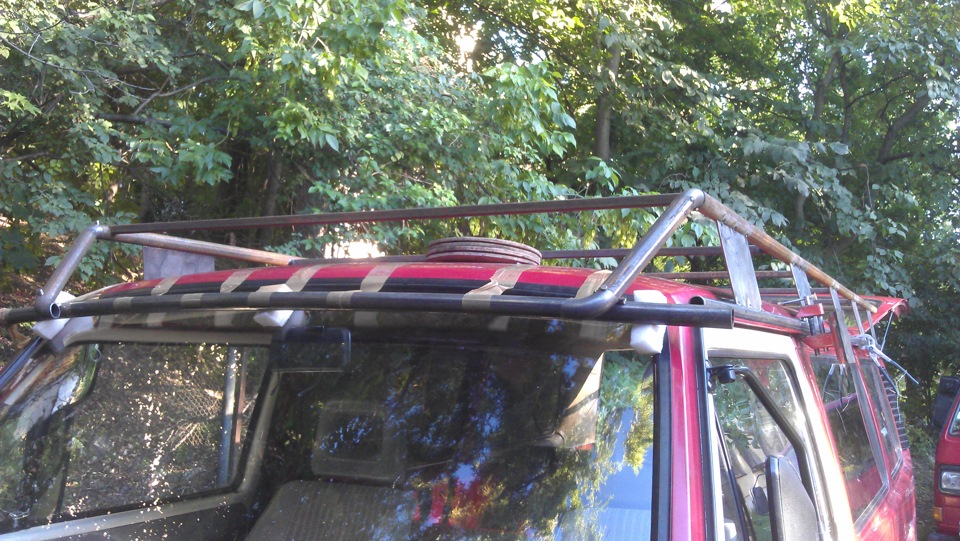

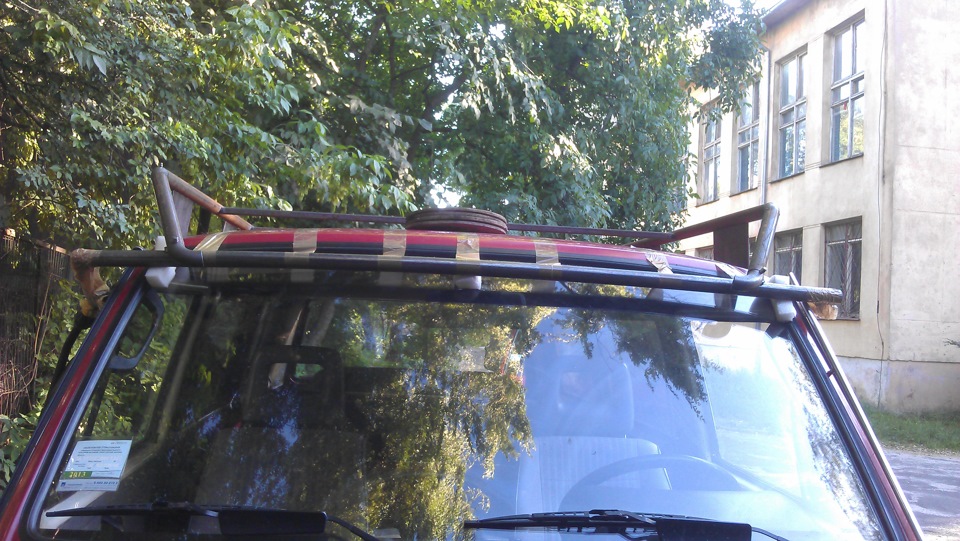

… у передній частині багажника було вирішено зробити елемент, наякому планували розмістити додаткове фронтальне освітлення, елементповинен був органічно закінчити цю частину багажника і повторювативигин лобового скла, і одночасно йти під кутом фронтальноїстійки…

Коментарі9

AlexeyCherkasy19 лют. 2018 р.

Так що там із кріпленням багажника? Як він кріпиться?

aSIaM19 лют. 2018 р.

У отворах дверей на заклепки через ринву, в задній частині спочатку використовував саморобну струбцинку, але потім зрозумів, що вгору він не полетить і зняв

ura201019 лют. 2018 р.

А можна фото кріплень, погано зрозуміло поки що

viktor171159_F1 трав. 2014 р.

ЯКОГО ДІАМЕТРА ТРУБИ

sanyok193031 трав. 2014 р.

КЛАСНО РОБИТИМУ ТАКИЙ ЖЕМОЛОДЦЯ

Vetzvv30 квіт. 2014 р.

цікаво що за вагою вийде, не важкий? і сам кріплення цікавить

aSIaM30 квіт. 2014 р.

за вагою трохи пізніше все докладно розпишу, але відразу скажу що легкий, чекав що буде важче, але вийшов легкий, а кріплення багажника як сфотографую, то покажу, там нічого складного ...

tkachev77730 квіт. 2014 р.

ідею подав, буду собі такий робити. Коли щось собі злип на швидку руку але не подобається короткий. часто вожу метал наприклад куточок або труби, треба щоб на всю довжину був. Як думаєш 250 кг витримає?

aSIaM30 квіт. 2014 р.

думаю що міг би акуратно машинку на нього перевернуту покласти)) там немає декоративних деталей все залізо і практично на всіх з'єднаннях труб внутрішні муфти, так що вантажопідйомність у нього не квола, плюс розподіл ваги краще не придумаєш ...
