На просторах інтернету є статті з переходу з ЕБУ OFF на ECON — уних більше запитань, ніж відповідей.
У мене виявилося проведення від цих двох систем як підкапотне так ісалонна і я вирішив порівняти їх.
Далі будуть зміни в них. (сіро зелений) сигнал датчика температуриОЖ - він нам знадобиться для підключення датчика температури вноги. Надалі не бентежив.
Чорно жовтий – використовуємо його для підняття оборотів іпідключимо його в іншу колодку.

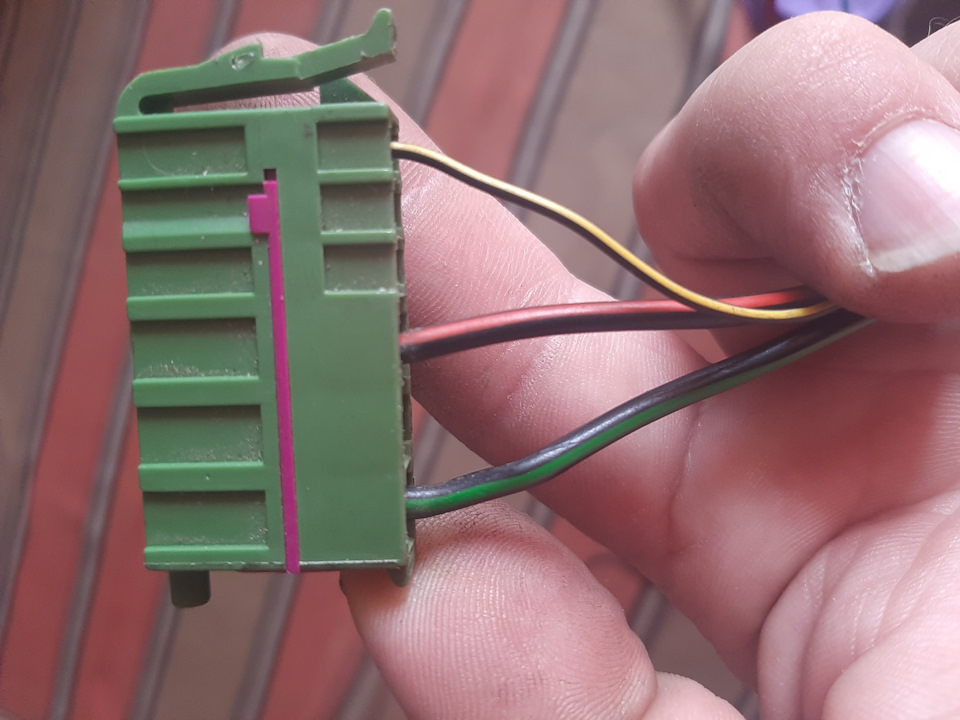

Чорно зелений товстий - переставляємо його в синю колодку Q контакт2 (Q2)
4
Чорно білий провід вставляємо в зелену колодку D контакт 3
Харчування при включенні запалювання, підключений він так, що припрокручуванні стартером живлення пропадає і з'являється знову - таксистема розуміє що двигун запустився.
< /p>
5

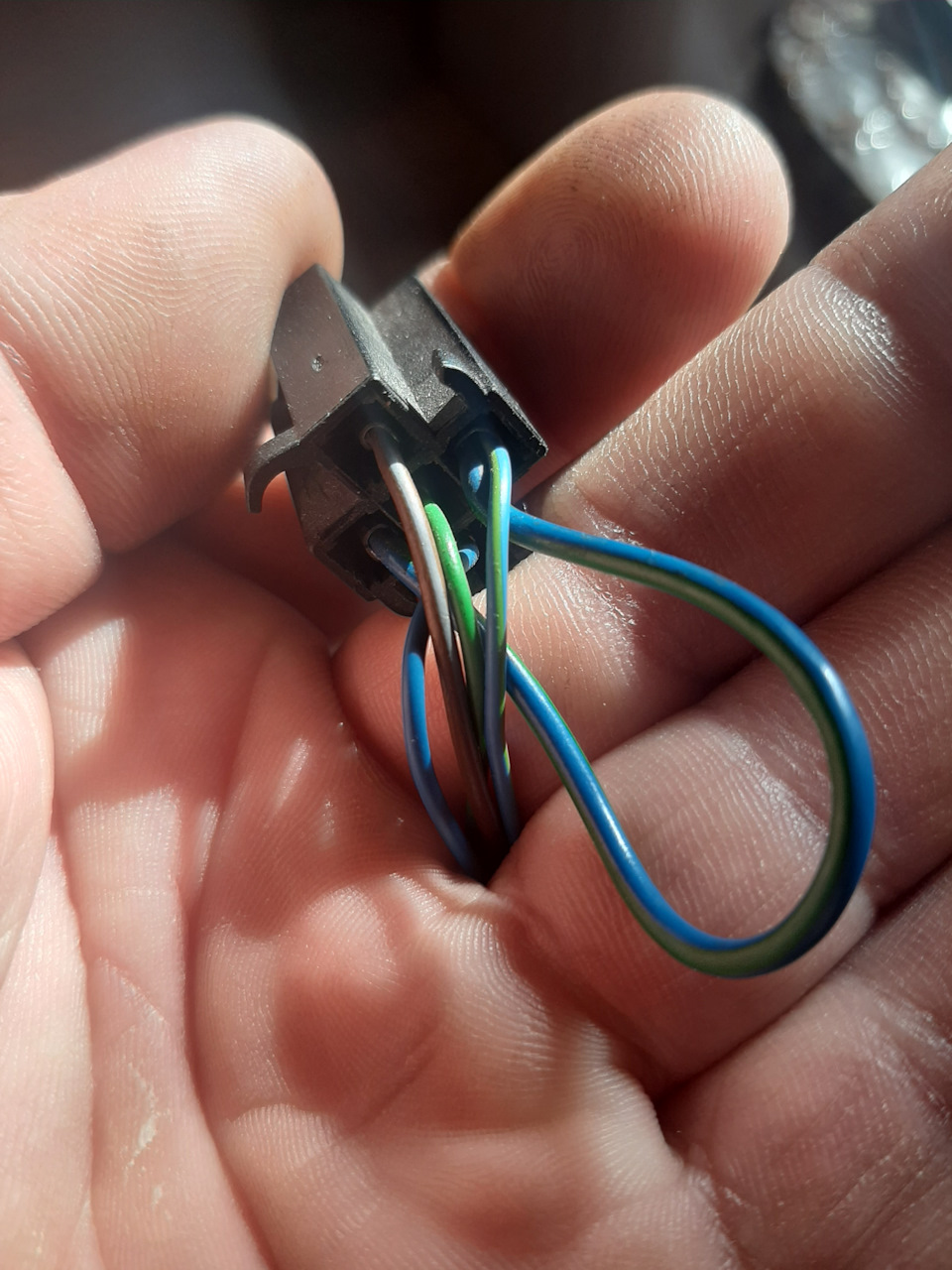

В этой калодке убираем перемычку сине зеленый провод
6
Из этих 2х колодок нам нужно 2а дроти для підключення датчикатемператури в ноги.

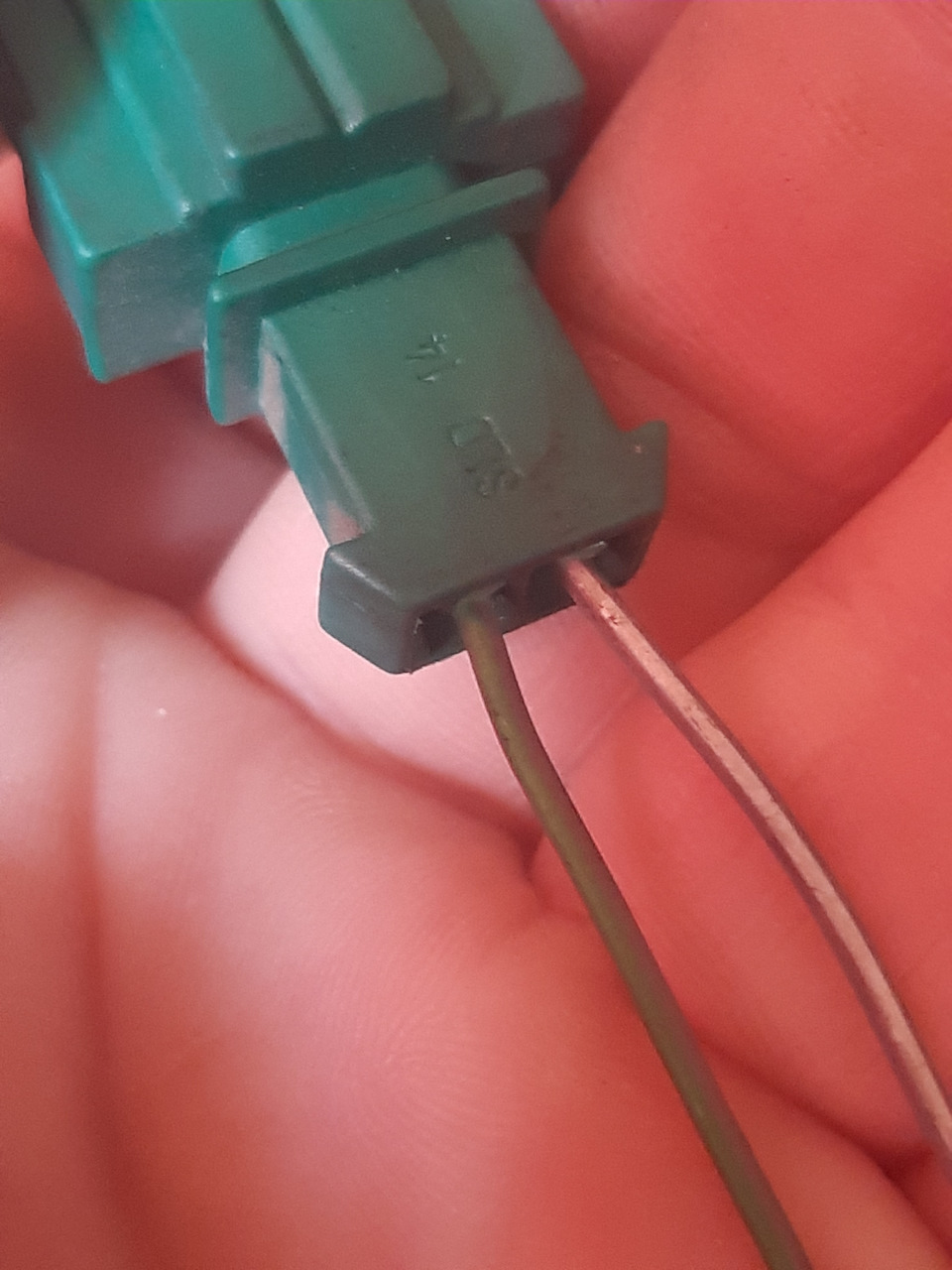

З зеленої 2ух контактної колодки сіро-зелений провід — сигнал.

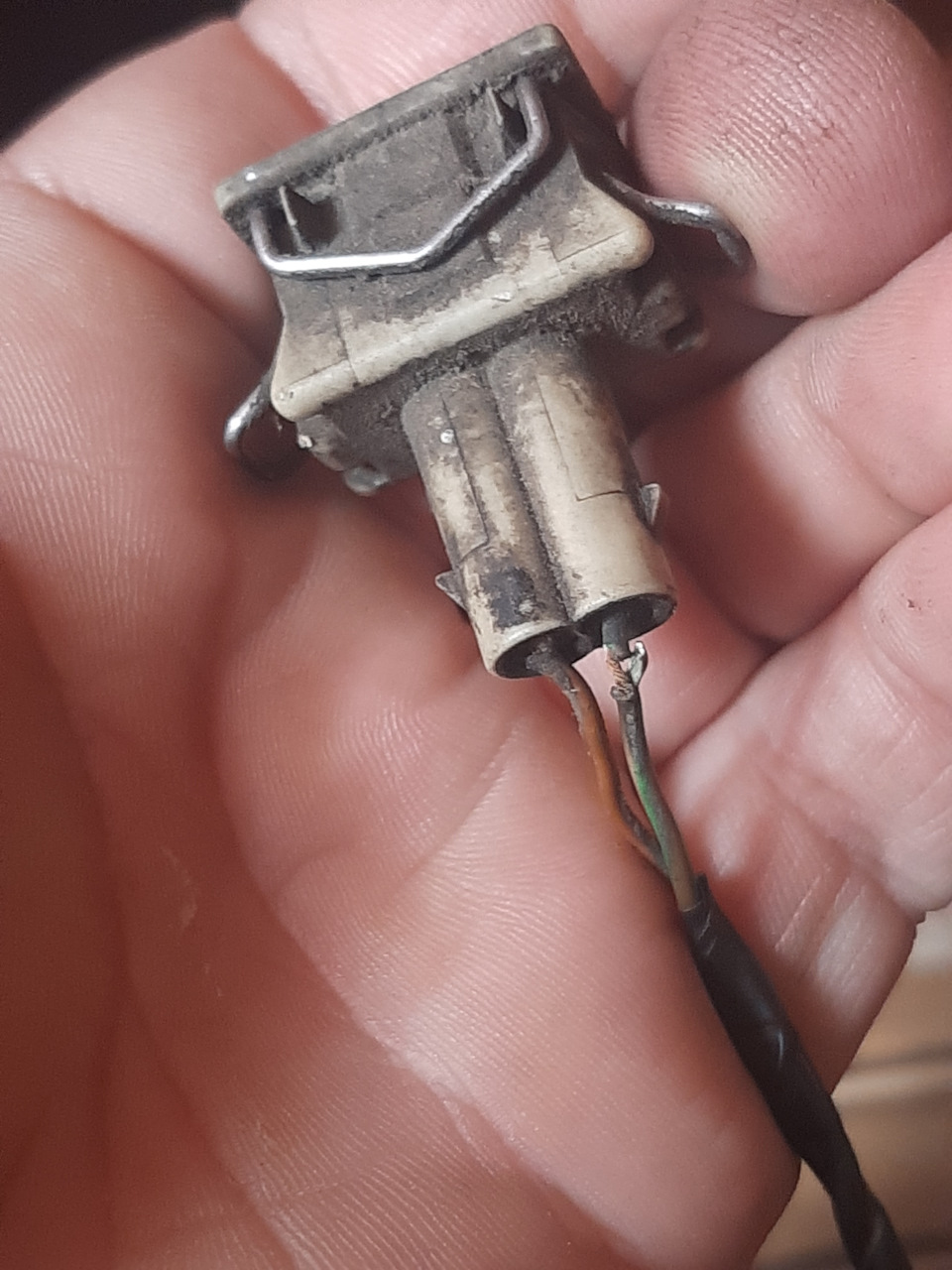

У чорній колодці нам потрібна маса датчиків температури — докоричнево-сірого дроту припаюємо другий контакт (маса). Дляпідключення датчика температури в ноги нам знадобиться роз'єм ( 535972 702 ) і сам датчик ( 1H0 907 543A ) — каталожний номер бездужок.
9
Місце де знаходиться датчик температури в ноги.
10
Далі переходимо до колодки ЕБУ climatronic

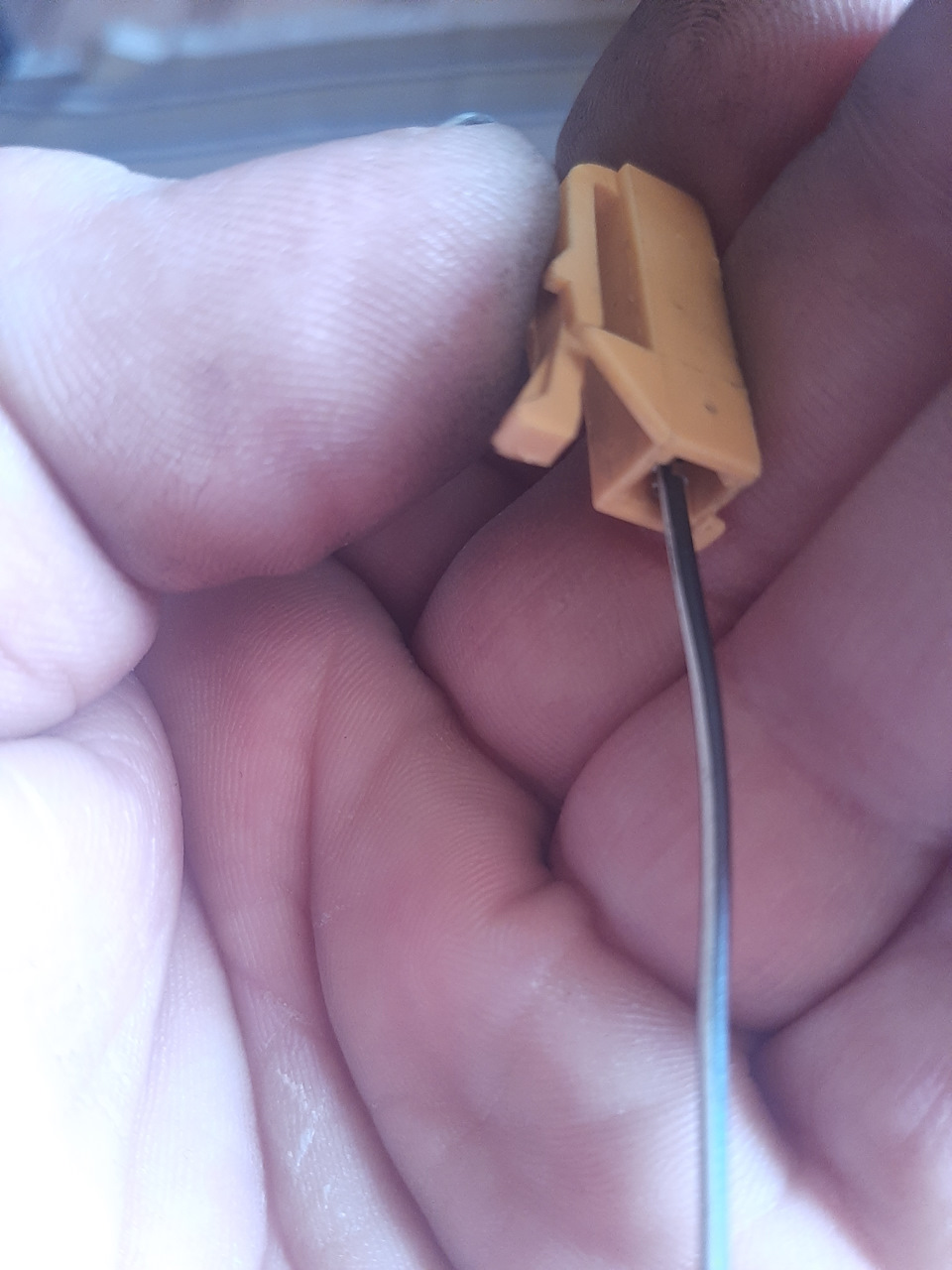

На 16 контакті ебу ECON знаходиться провід підняття оборотів — дляпростоти підключення використовуємо провід чорно-жовтий іпідключимо його на жовту 2ух контактну колодку від підкапотної косидля підняття оборотів. br/>
Ну якось так — сподіваюся я нічого не забув.
Коментарі8
Вітаю з роз'єму блоку клімату виймаємо 16 пін і підключаємо на жовту фішку?
Що буде якщо просто перекинути блоки ні чого не змінюючи в проводці? Датчик температури в ноги тільки з ECON йде, або на обох версіях встановлений? Може це витівки попереднього власника, блок з ECON зламався і замінили його на блок з OFF?
Датчик температури в ноги стоїть? Якщо так - то працювати буде. Якщо ні - то на жаль, там багато переробляти проводку. Проводка відрізняється салонною і підкапотною - вони різні.
Короче, не витримала душа поета, поїхав і купив блок з ECON. Зняв свій з OFF, він 94 роки. Поставив новий, все працює, з помилок тільки датчик фріону ( радіатор згнив 😭 ). Датчик температури в ноги присутній. , без вашого запису, в якому згадано датч...
Нема за що.Рад був допомогти.
стрімко йдеш до успіху! 👍
Не зрозумів навіщо ця функція
Це кліматконтроль. Ставився на пасат б4 і їх було 2 види.1 - з кнопкою OFF кондиціонер включений постійно (крім зими)2 - з кнопкою ECON підтримує задану температуру в салоні без участі кондиціонера.
