Збираюся ставити сучасний плівковий витратомір на свій мотор.Для цього було куплено:
1. Корпус повітряного фільтра з 34ки від м50б20 (70 мм).
2. Витратомір Siemens 20.3855-10 (6 контактів) (70 мм).
3. Pilot Bluetooth Pro Converter
4 Після тривалого аналізу великої кількості факторів зупинився навитратомірі діаметром 70 мм, хоча починалося все з витратоміра на80мм. Мені надав Паша DriverBMW5.
Перевірка пройдена — має бути від 0.97 до 1.03 У цей витратомірставився на Е39 535 і М5 :) Саме його всі ставлять міняючи лопатуна моторі М30.Мені такої було б занадто багато.А якщо машина невикористовує весь діапазон датчика - то на діапазоні, щовикористовується, буде нікудишна точність вимірювання.

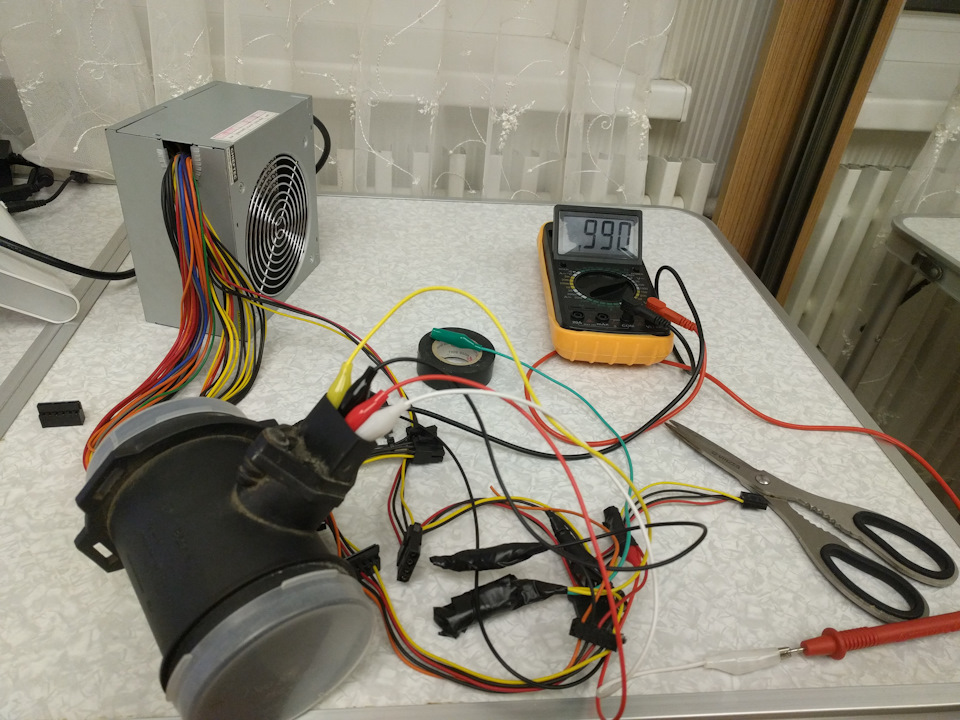

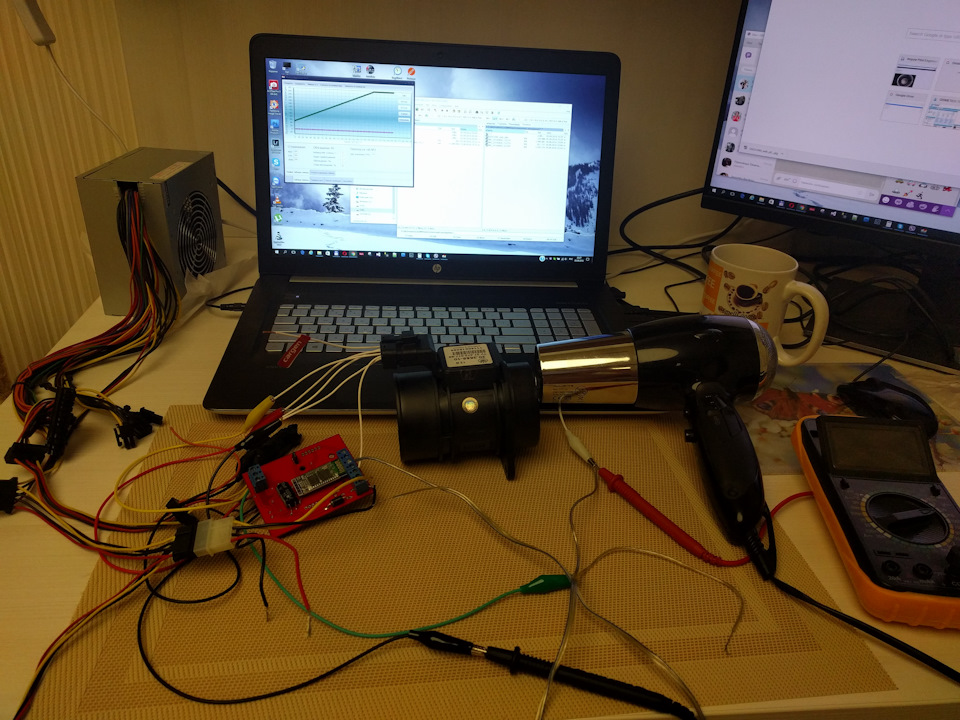

Тест витратоміра і пілота на столі
Сьогодні викроїв пару годин часу і пішов на примірку.

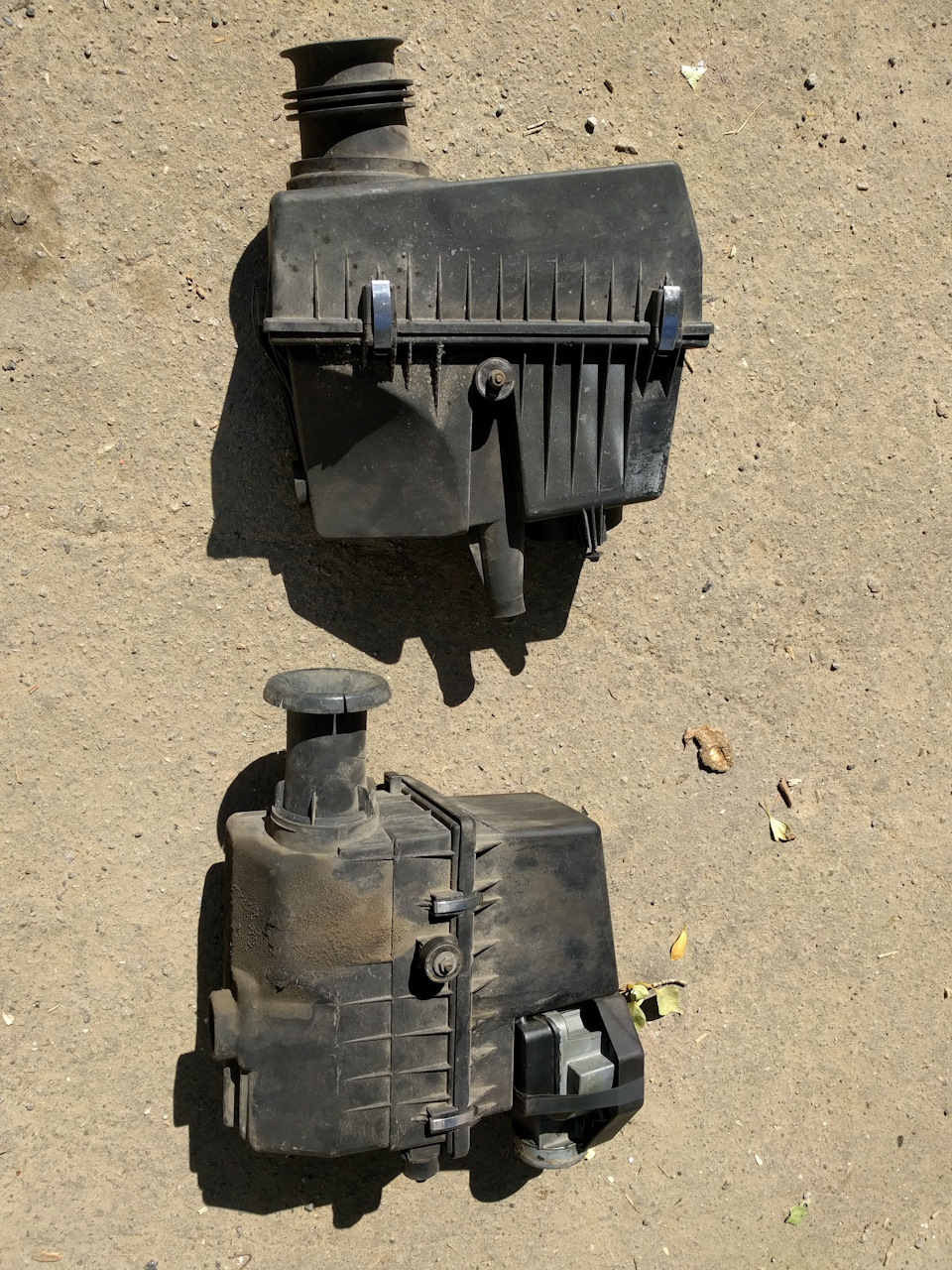

Корпуса фільтрів
вхідні отвори
лопата 1
лопата 2
лопата 3
70 мм ДМРВ і душитель :)
Запчастини на фото:20385510
ДМРВ Сіменс, виробництво Німеччина. Далі є пільговий імпорт до (дотація підвищення доступності машин чи типу того). Так що нанаклейці як і на паркані написано будь-що :) Як видно на останнійфотці гофра майже дотягується до нового витратоміра. Є у мене наприкметі гофра БУшна в ізоленті, збираюся нею наростити частину, щоне вистачає. Явно видно, що у корпусу фільтра від м20 купа мінусів- тонкий вхідний канал, квадратний канал для лопати. Упевнениймотор задихає на повні груди після заміни! Є готова прошивка пілотана якій я зможу запустити мотор думаю відразу і потрібно будетільки підлаштувати суміш. Але про це в наступних частинах :)
Чи є у когось планка на якій стоять реле у блоці мізків? Мені наній треба буде закріпити мізки круїзу і коробочку з пілотом на M20.Частина 2. Електрика та перший запуск
Плівковий витратомір на M20. Частина 3. Складання та нежданчик
Плівковий витратомір на M20. Частина 4Кінець складання та початокналаштування
Плівковий витратомір на M20. Частина 5. Датчик температуриповітря
Плівковий витратомір на M20. Частина 6. Датчик температури ОЖ
Коментарі20
є планка від круїзу, у мене блок дорест а проводка рест, я спилив планку
О, мрія всіх власників м20 - позбавлення від лопати. Слідкуватиму. До речі, начебто там у пілота були якісь проблеми з датчиком температури повітря. Розробники писали що потрібно ставити резистор, потім ніби як у людей почалися проблеми сезонні, і тр...
Text Так, є така справа) Реально слабке місце у мотора - це лопата і запалення (бігунок і рукавичка). Читав про датчик температури повітря. . Подивимося) Я робитиму з резистором, але можу і датчик температури підкинути.
Проблема реальна, брав датчики і з ГАЗу. Повернув лопату, посунув у ній повзунок на непотерту частину, зараз міжсезоння, вдень +20 23, вранці та вночі 0+3. Проблем немає. Пінків немає. Смикання немає. Із запалюванням сам. думаю що небудь зробити, нав...
Я читав на форумі пілота у тебе були при зміні сезону (тепло, холодно). Думав що це було з-за вазовських БОШів. На сименсі від газелі ці проблеми теж були? У мене теж лопата ще бадьорком, але у мене перероблений мотор, ось і вирішив дати йому більше ...
Чекаємо, з нетерпінням)
Спасибі)
підкажи я прибрав цей дифузор зовсім-начебто їжджу 2 тиждень нічого поганого не помітив. вікно в корпус фільтра явно побільше)
особливо і не помітиш)
Цей дифузор стоїть всередині корпусу фільтра м20, я думаю у тебе такого небуло. Якщо ти про той який йде до фар то без нього повітря буде братися з-під капота, а він гаряче. Або може я не наздогнав який саме з них ти прибрав? У м50 там усередині приб...
спереду прибрав. знизу
погано, може повітря у впуску гаряче бути
зате більше проходить) тк вікно ширше майже в 2 рази тепер. ну хз. наскільки він там гаряче - думаю несуттєво.
ну і справа до зими, воно влітку особливо корисне )там ідея в тому що під капотом повітря гаряче від мотора, а забір повітря ведеться біля фари. у холодного повітря краще щільність тому в тому ж обсязі більше молекул кисню. а завдання якраз нагнати б...
не душитель, а дифузор, розтруб або дудка)
це зрозуміло)) мені не нра його пропускна здатність )
прибери фільтр взагалі)
Я їздив без фільтра… Думаю від установки фільтра з м50 і нормального витратоміра ефект буде не гіршим
а ти ризиковий хлопець)

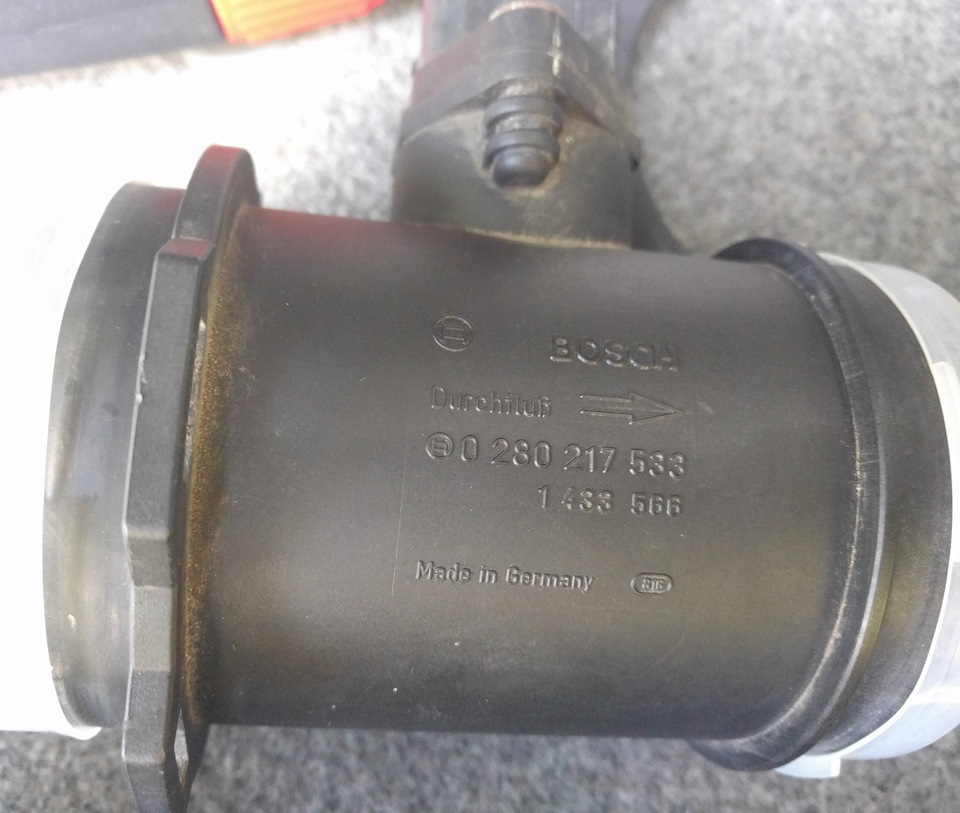

Я вирішив ставити BOSCH 0 280 217 533т.к. діаметр на 2.5 в стоку 80 мм. Все ніяк руки не наберуться сміливості приступити)))
