Всім привіт,
Не пройшов і рік як я закінчив з цим доопрацюванням!
За основу було взято цей пост flymaster1https://megadriver.org/p521122-indikaciia-uvimknenogo-kruyizu

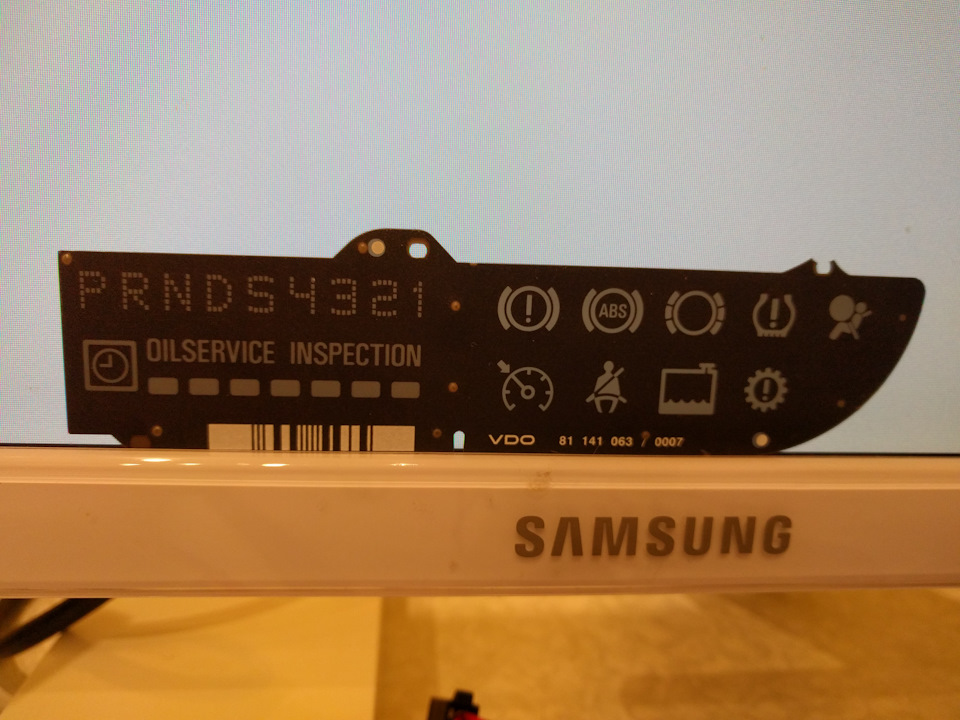

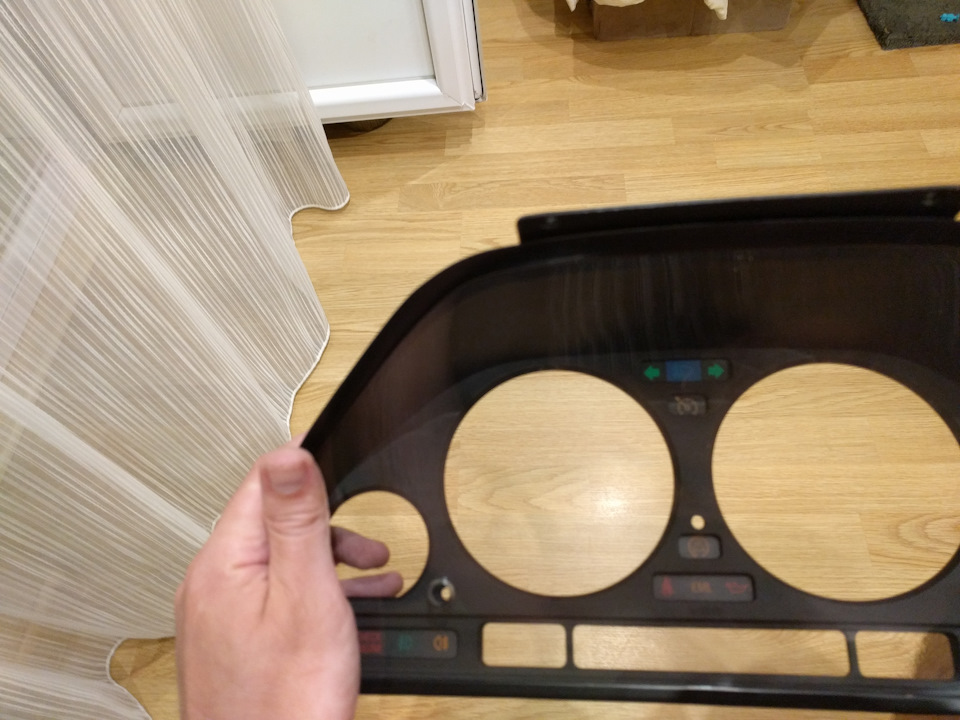

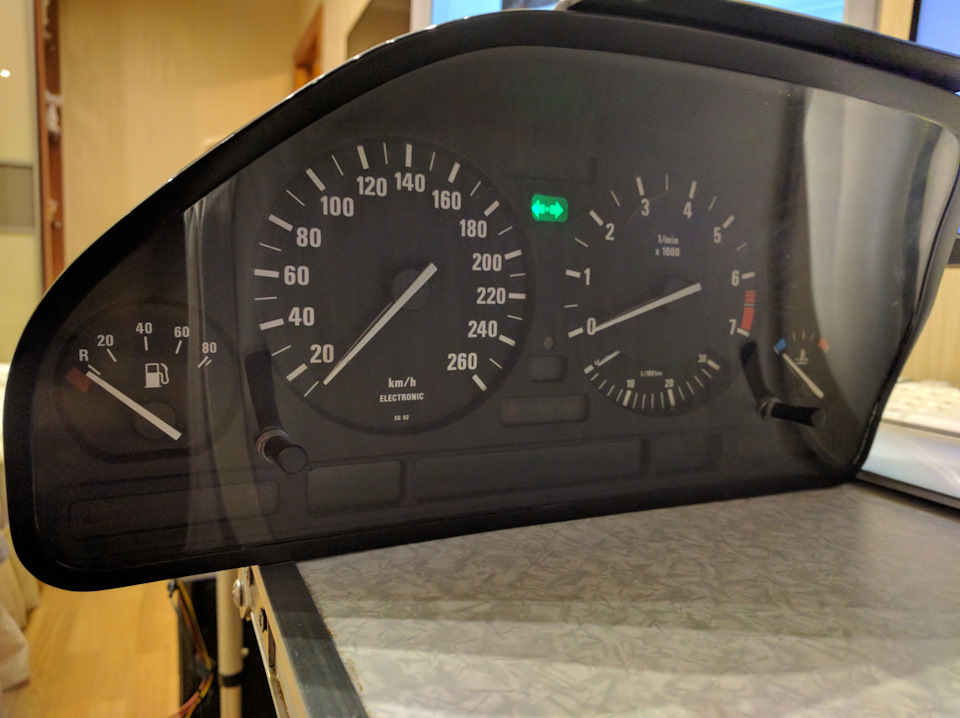

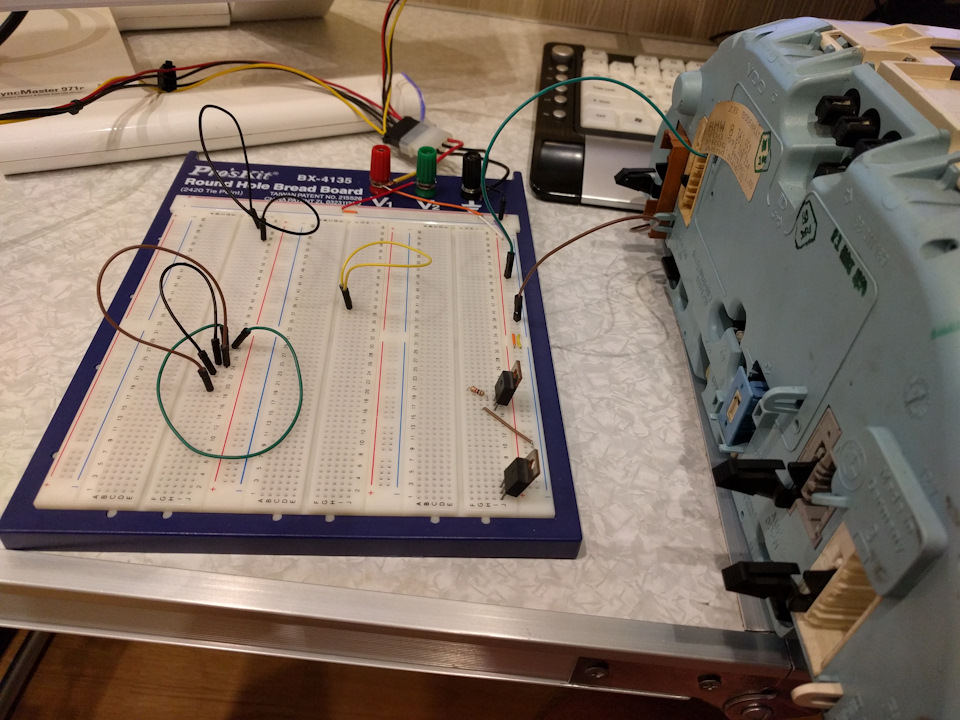

У цій інструкції йшлося про рестайловий круїз. Дорестайле таксамо, крім розташування мізків круїзу (біля ЕБУ двигуна) і номерапіна — 8. Колір дроту такий самий (чорний з коричневою смугою). Е38мені надіслав Леха Alco2002 Більше року тому.Картинкакруїзу була вирізана і впроваджена в приладку.Также був припаянийзелений світлодіод на 2В і резистор.У кімнаті виглядало непогано, аось у машині відтінок зеленого трохи не такий.
Колупаючись з пілотом я підпаяв провід довжиною близько 2 метрів дороз'єму круїзу.В розрив впаяв діод, як було в оригінальномумануалі.

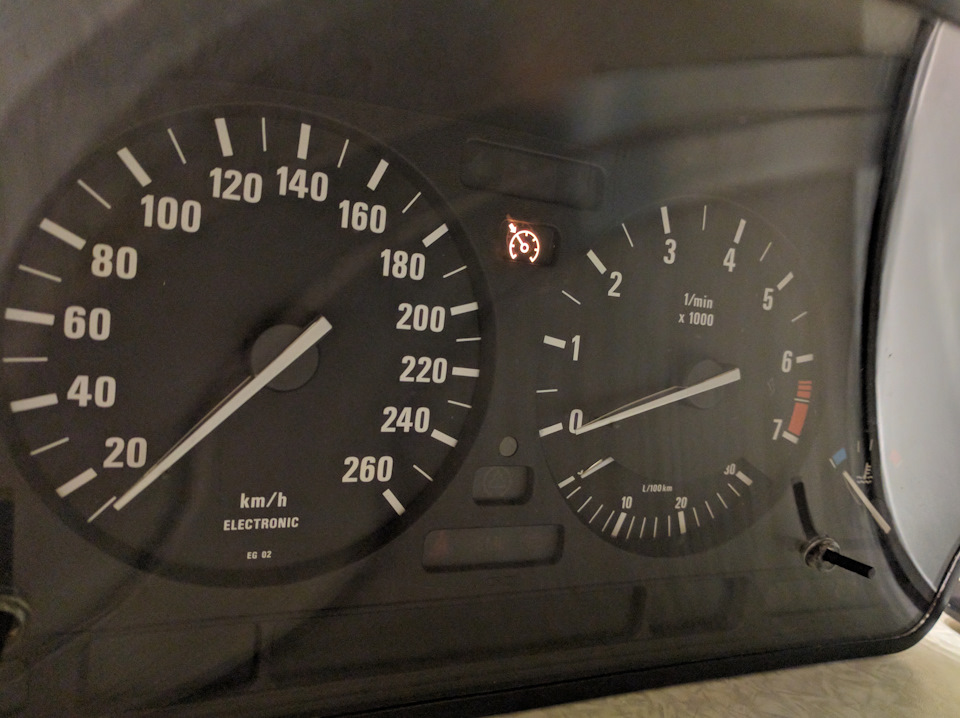

Коли підключав широкосмугник простяг його дроти з блоку мізків підторпеду і заодно простягнув проводок круїзу. Далі знайшов 11 пінроз'єму Х16 (бежевий роз'єм приладки). До нього йшов білий зчервоною смугою провід. Я його перекусив і збирався підключатипровід від круїзу. Але вирішив перевірити, як працює приладка — іне дарма! Без цього дроту перестали працювати лампочки увімкненняповоротників на приладці і перестало клацати реле. Перечитавшиоригінальний мануал і не знайшовши точнішої інформації, я відновивдріт і відклав усе до наступного разу. Можливо це тільки у мене такпісля установки хай приладки на лоу проводку. На другий захід яперевірив що на обох лініях (і від круїзу і в оригінальномупроводі) подається плюс . Щоб мізки круїзу не знали проповоротники, а поворотники не знали про круїз я поставив 2 діода.Виходить оригінальний провід розрізається, в розріз ставиться діод, і до виходу через другий діод підключається мозок круїзу (я вміюпросту штуку описати складно))) У результаті тепер все як в аптеці.Увімкнув круїз - лампа горить. Вимкнув — гасне. Але як і булораніше при включенні поворотників ця лампочка короткочасно спалахує (може третина секунди або типу того). І можливо вона загоряєтьсяразом з обома стрілками на приладці при включенні аварійки (требаперевірити, точно не пам'ятаю). Ось так, нарешті довгоочікуванатюнячка встановлена! Ще раз дякую Лесі Alco2002 Закартинку круїзу! :)
Коментарі20
Нереально крута фішка. Треба записати собі в плани))
здорова, у тебе на автоматі?
Механіка
хотів спрсити нарвався на ваші кометарії з приводу переклеювання дверних карт, вам вдалося це зробити?
а не простіше було взагалі відключити лампу причепа і використовувати її тільки для круїзу
Написав що сигнали поворотів на приладці перестали працювати
Серйозний підхід!
Что жорстко, я відстаю, раніше ці схеми на раз кусав, а зараз аж страшно стало D
Це я вмію складно пояснити прості речі) Діод пропускає струм за стрілкою, а з боку лінії не пускає)
Я навіть не вникав DЯ п'ю пивко і зараз мені здалося це нереально складним. У мене попереду стільки електрики ще, ооо-го-го! Якщо не не складно, покажи або розкажи де блок круза точно стоїть, під ногами водія, а точніше?
На рестайлі за кік панеллю (за якою динамік) )
Легко побачу його присутність чи відсутність? Який джгут проводів йде до нього?
Джгут проводів на 25 приблизно, фішка синя. Я думаю знайдеш))
Дякую!
Будь ласка! D
Дякую дуже давно вже хочу зробити це) сто якось не по феншую)
Так, непорядок коли круїз є, а індикатора немає. Причому круїз ставився ще на е30, можна було й передбачити.
Розміру вкладки не знаєш? Я роздрукую в друкарні
Пошукаю залишки від е38 і сфоткаю з лінійкою)
дякую)
