Або S431 Interior rear-view mirror with auto dip
Купив я дзеркало більше року тому, напевно найдовша установканіштяка після покупки.У мене салонна проводка повна, бачив якісьроз'єми біля плафона.Але пізніше дізнався що дзеркала почалиставити починаючи з 1992 року, а у мене машина 90 року.
<

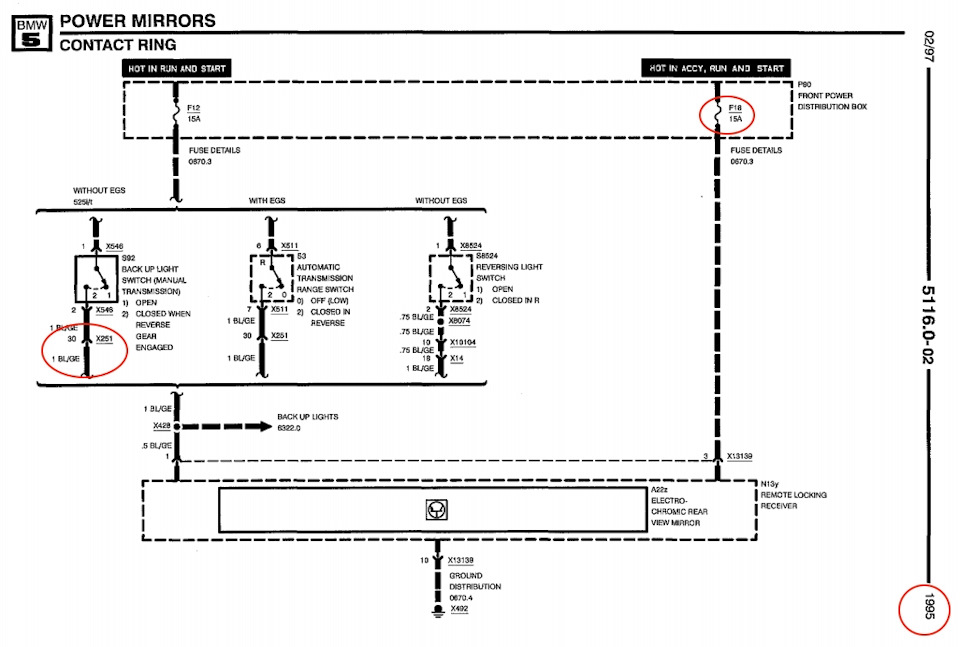

Не біда! Дивимося схему 95 року
Pin1:задній хід
Pin3:Харчування + при ACC або запалюванні Pin10:маса Задній хідвидно що проходить через роз'єм X251 Пін30.
>

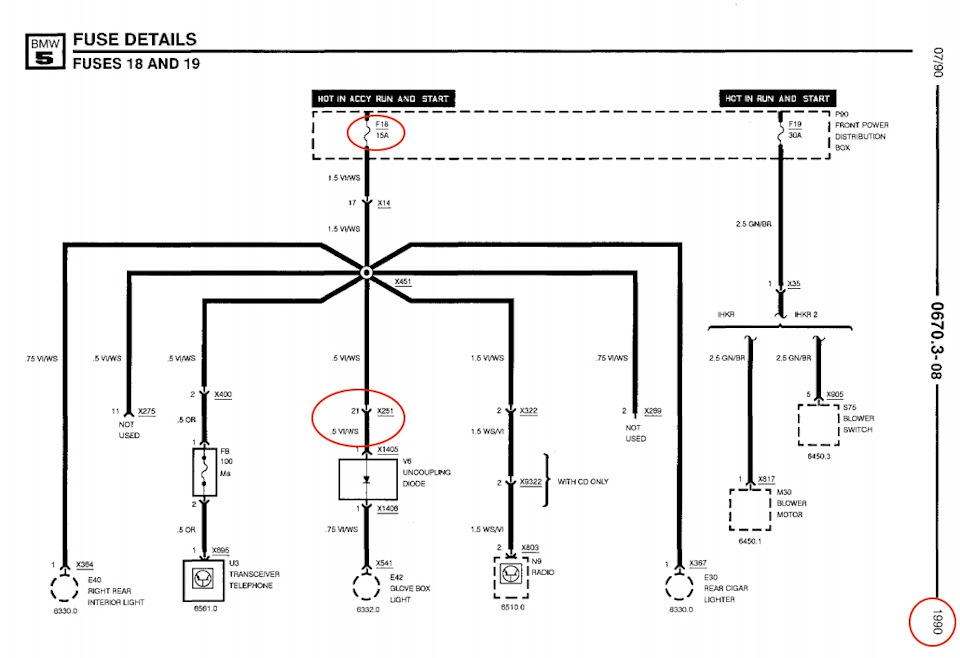

Відкриваємо ЄТМ за своїм роком і шукаємо ланцюги, запитані від тогож запобіжника номер 18.
Знайшли, він теж є в роз'ємі X251, пін 21 .

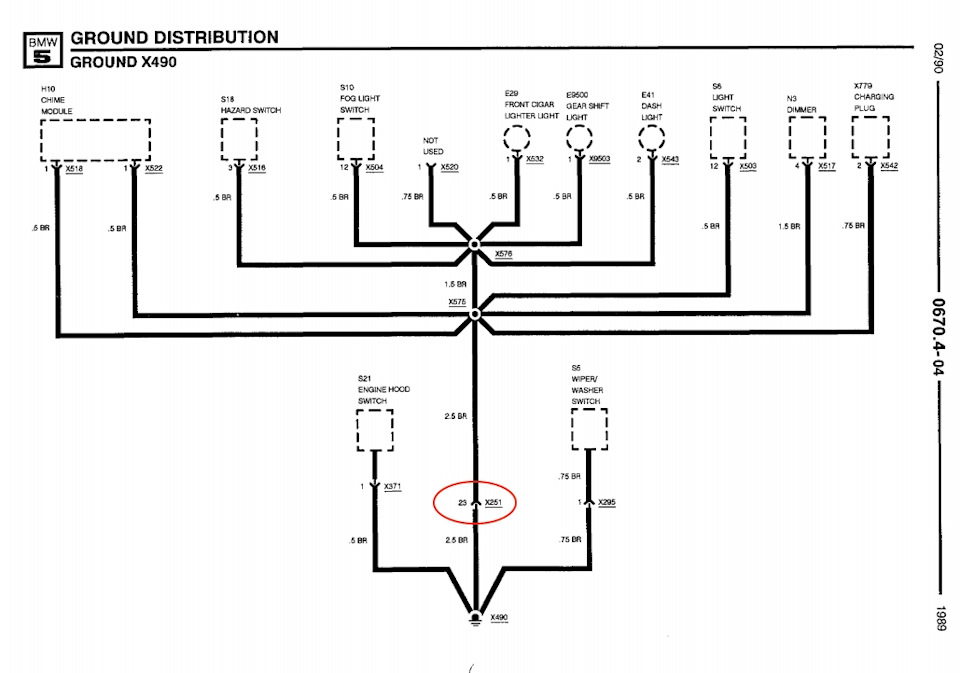

Далі шукаємо масу
Вона теж є в роз'ємі X251, пін 23.
<
В оригіналі (якщо не помиляюся) коса йде під стелею в район задньоїстійки. Але зрештою все одно запитується від цих ланцюгів. Так що, ланцюги як у оригіналі, виконання вільне :)
Pin1:задній хід = X251 пін 30 синій з жовтою смугою
Pin3:Харчування + при ACC або запалюванні = X251 пін 21 фіолетовийз білою смугою
Pin10:маса = X251 пін 23 коричневий

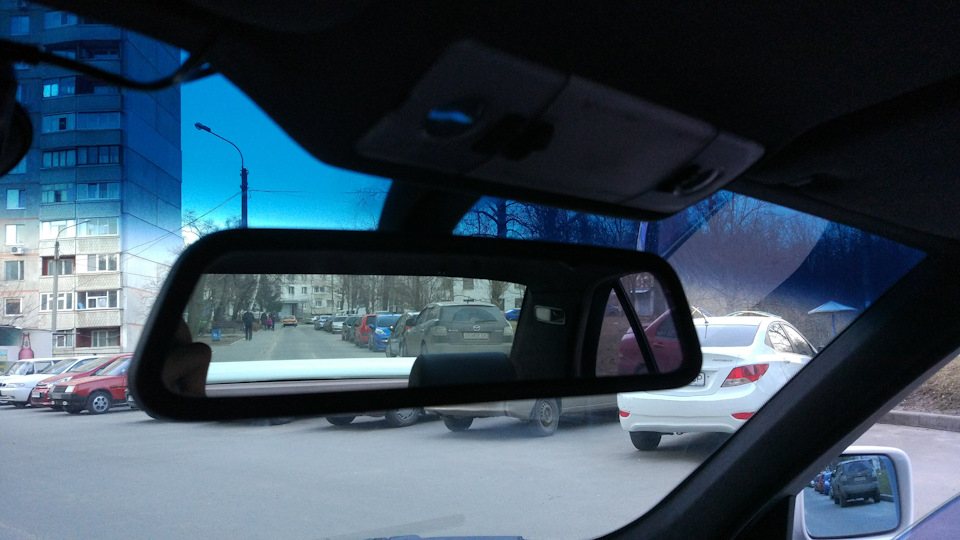

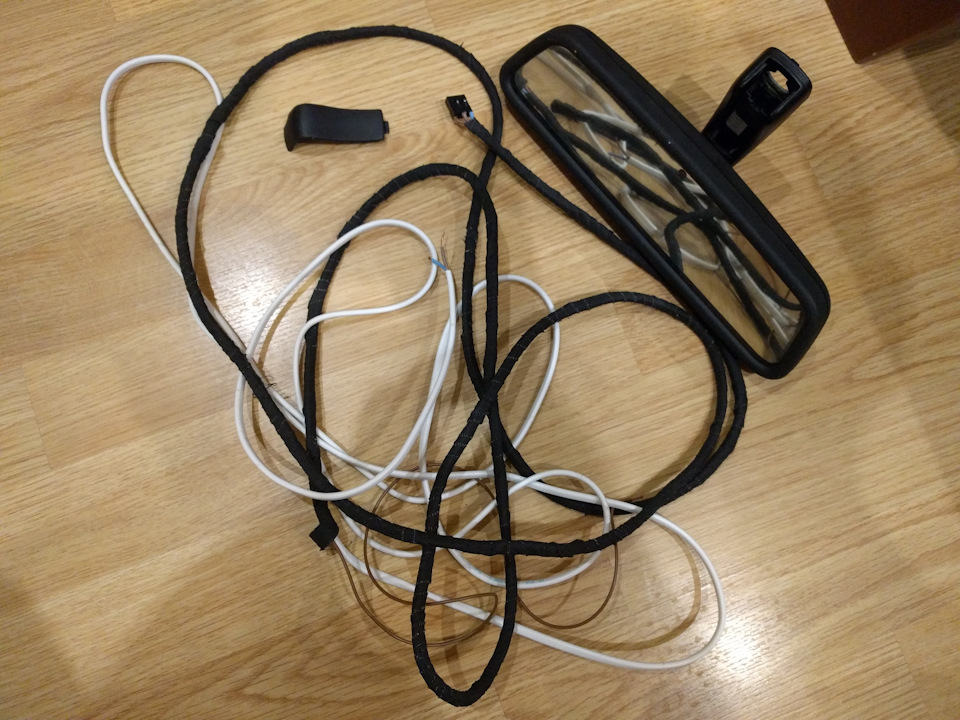

Зробив джгут. Вийшло досить незграбно, мій перший міні джгут.Проводи надто товсті. Обжалося так собі, ледве засунув у роз'єм.Сам роз'єм продається в будь-якому магазині радіодеталей — дякуюВіталікові за наведення! Оригінальні дроти не різали. Своїмикусачками зі зняття ізоляції розсунув ізоляцію по середині дроту (упарі см роз'єму), розділив голкою жили на 2 частини (вийшлокільце), в кільце протягнув мої нові дроти, добре обмотав одне зодним, стиснув пасатижами, заізолював і ще прихопив 2 стяжками щобавтоматично зафіксувати з'єднання. Пайку цього разу незастосовував, т.К. Дізнався, що в машині вона не зовсім доречна.Ось в одному з моїх постів є фотки з'єднання такого ж типу. Алетоді я ще був за паяння. Еволюція вобщем :) Коли темно тодідзеркало темніє щоб фари машин ззаду не так зліпили. Працює дужекласно! Корисна штука, всім раджу в когось ще немає :)
Коментарі19
А не підкажеш якісь кольори на пінах дзеркала, а то я фішку розібрав і викинув десь
Pin1 синій жовтийPin3 фіолетовий білийPin10 коричневий
Не можу зрозуміти, підключаю + і -, закриваю вічко, нічого не відбувається, приєдную до + задній хід, темніє
Має бути навпаки. Око спереду чи ззаду закриваєш? Задній хід це пін 1
Око закриваю з боку лобового, білий, фіолетовий +, коричневий маса, синій та жовтий зад хід
Одразу ж захотілося собі поставити автозатемнення. Після того як розтонувався, в цьому з'явився великий сенс. Розкажи трохи про логіку роботи - воно саме затемнюється при низькій освітленості, незалежно від того світять ззаду чи ні? А при включенні з...
Так, ти все правильно зрозумів! У дзеркалі 2 сенсори освітленості, один дивиться вперед, другий тому. Той що дивиться вперед - основний. Тобто світло або темно на вулиці впливає сильніше, ніж те, що бачить сенсор задній . Вся ця логіка зашита в самом...
Жирний фетиш_) Пам'ятаю спробував вперше ще на батьківському пасаті в середині нульових, оч круто ... Тепер у себе на 540 таке в стоку, вже і звик до нього_)) Коротше дрібниця а оч крута_)
Так, у друга на 34 на 520 в індивідуал виконанні теж було із заводу )
Нарешті, чекав твого бж, у самого таке дзеркало валяється близько року)
Дякую, що згадав)) Розмова, дійсно давно була і практично геть-чисто все стерлося з голови)
Я пам'ятаю Ти збирався мені навіть привезти роз'єм цей)
Здорово вийшло все)Блін навчи будь ласка читати ці схеми)))Я теж хочу 'коли то встановити даний ніштяк)
Були думки зробити пост про те, як читати ЄТМки. Може зберуся коли-небудь.
Давай, я думаю, всі тільки будуть за, залишилося дочекатися тебе)
Та мені не шкода інфою ділиться, часу просто немає ніфіга
Може допоможеш? Розшифрувати схему Заднього блоку на лоу 1992 року але вона вже під хай якацз мізки робить точніше я не знаю так як в блоці 2 запобіжника виведені з касети і бовтаються дроти червоний + біла смужка І червоний і коричнева смужка?
Я нічого не зрозумів ... Якщо лоу перероблена під хай - то хрін його знає хто і що там переробляв. взяти схему лоу та схему хай і намалювати собі що куди
Не, це перехід моделі, це не колгосп) У мене виходить повний хай, за винятком приладки) а так купа фішок під ніштяки є
