Частина 5 про датчик температури всмоктуваного повітря буладоповнена кілька разів.Я переставив датчик глибше в гофру і прибравзайвий пластик. На сьогодні я жодного разу не знімав МАФ і пілот.Якпоставив ДТВВ 20 січня так і катаюся.У свій час все було поганоналаштоване, їхала машина погано, жерла дуже багато.Але післявстановлення широкосмугника і численних консультацій з людьми, щонишпорять, все почалося.<
Широкополосник
Версія пілота 2.7, пілот конфігуратора 3.7

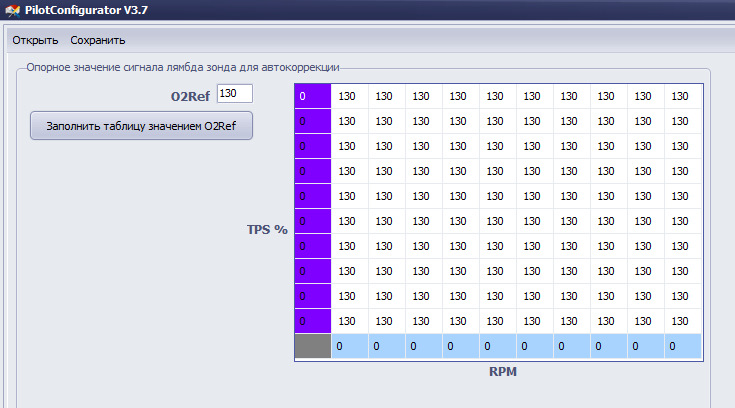

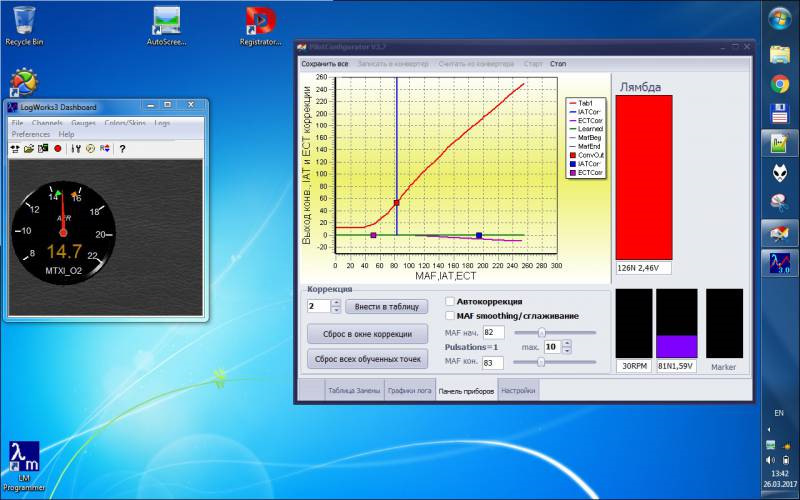

Т.К. У мене різні маси у широкосмугового й конвертера — я не міг уконфігураторі пілота оперувати АФР значеннями через постійнезміщення у всьому діапазоні. Я ввімкнув одночасно конфігуратор тапрогу від широкосмугового. У конфігураторі тим лямбди треба вибрати0-5 інакше не буде видно скільки вольт відрахувань видав датчик.Далі включив прогу, яка робила часто скріншоти всього екрану.Зібравши 10 значень вольт\відліків при 14.7 суміші я взяв середнє.Воно вийшло 129 відліків, але я заокруглив до 130. Запчастини нафото:240220, 200220, 240260, 100160 Далі я переключив тип лямбдиназад в мій Innovate MTX- . Хоча в інструкції та на форумі пілотанаписано, що в таблицю бажаної суміші треба писати AFR —досвідченим шляхом було встановлено, що туди треба писати відліки.Я заповнив її всю значенням 130. Ця таблиця буде потрібна тількидля функції автоналаштування в пілот конфігураторі.

> Налаштування

Запчастини на фото:354045

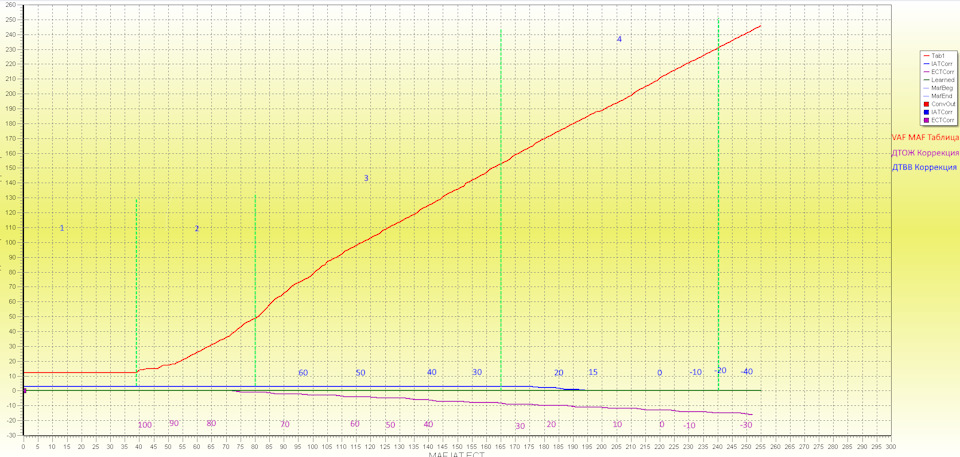

Ось так виглядає моя поточна таблиця.

Зона 1 - це початковий сигнал датчика при включеномузапалюванні.
Зона 2 - закінчується на 80 відліках. 80 відліків це ХХ напрогрітому моторі. Лінія має плавно наростати від початковогозначення до цієї точки. Хоча при їзді в цей діапазон практичнонеможливо потрапити.
Зона 3 — Cruising або Круїзинг або рівномірна їзда без або змінімальним прискоренням.
Зона 4 — Прискорення

Червона лінія — таблиця MAF VAF перетворення.
Фіолетова — корекція за ДТОЖ.
/>
Синя — корекція по ДТВВ
Приклад за головною таблицею.
На ХХ мій витратомір дає 1.59 — 1.61 вольт. Переводимо їх увідліки так — ділимо на 5 і множимо на 256. Отримуємо 81-82відліки. Знаходимо 82 відліки на нижній горезонтальній шкалі і почервоній лінії знаходимо відповідність на вертикальній - 50відліків. Переводимо їх у вольти 50/256 * 5 = 0.97 ВВиходить на ХХ МАФ видає 1.59 вольт, а конвертер їх перетворює на0.97 вольт для мозку.

Включати автоналаштування на ХХ або стоячи на місці та піднімаючиоберти без навантаження - неправильно. На ходу суміш буденеправильна.

Спочатку обкатуємо так званий Cruising.
У цьому режимі суміш має бути в районі стехіометрії - 14.7.
Лямбда при налаштуванні звичайно ж відключена від мозку, моторпрогрітий. Виїжджаємо на порожню дорогу, краще на порожню трасу, друга передача, обороти 1500. Треба їхати так, щоб машина нерозганялася і не сповільнювалася (допомагає моментальна витрата наприбиранні). Включаю режим автоналаштування у конфігураторі.Конфігуратор дивиться, яку я замовив суміш — 130, яка зараз, розуміє куди треба її рухати, додає або прибирає показання. Яктільки він потрапив у суміш і вона тримається в заданому значенні —голосом оголошує Готово. Далі потрібно трохи додати газу, щоб кубикспоживання повітря змістився трохи правіше (припустимо до 1700оборотів), знову стати в рівномірний режим і дати конфігураторуналаштувати суміш. Чим менше буде крок — тим краще. Так я піднімавоберти до 3000 тисяч, перемикав передачі, доки не помітив, що весьрівномірний рух уже покритий. Лінія графіка у мене вийшла майжепрямою у навченій зоні. За рівнянням прямої я вирахував точку цієїлінії для значення повітря 255 і інтерполяцією добудував верхнючастину (секція 4). Суміш повинна збагачуватись до 12.5-13.0.Хороший баланс між потужністю та витратою.
Розгін відбудовується по логах. Я записував логі розгону у підлогута майже у підлогу на 2 та 3 передачі. Незручність у тому, що в ліглямбда пишеться як відліки, а не як склад суміші. Мені довелосятрохи поколупатися в лозі, знайти що і як у ньому записано, прочитати значення відліків і перерахувати їх в АФР. Після такогоперетворення від лога відразу стало набагато більше користі. Ядумаю всі дрібниці які я згадав будуть виправлені в наступнихверсіях конвертера, і займаються програмуванням і реверсінжинірингом не знадобиться)) Втім, знімаєте балку, дивіться вякому діапазоні вас не влаштовує суміш, міняєте на 1-2 відліки впотрібну сторону і робите новий заїзд з новим логом.

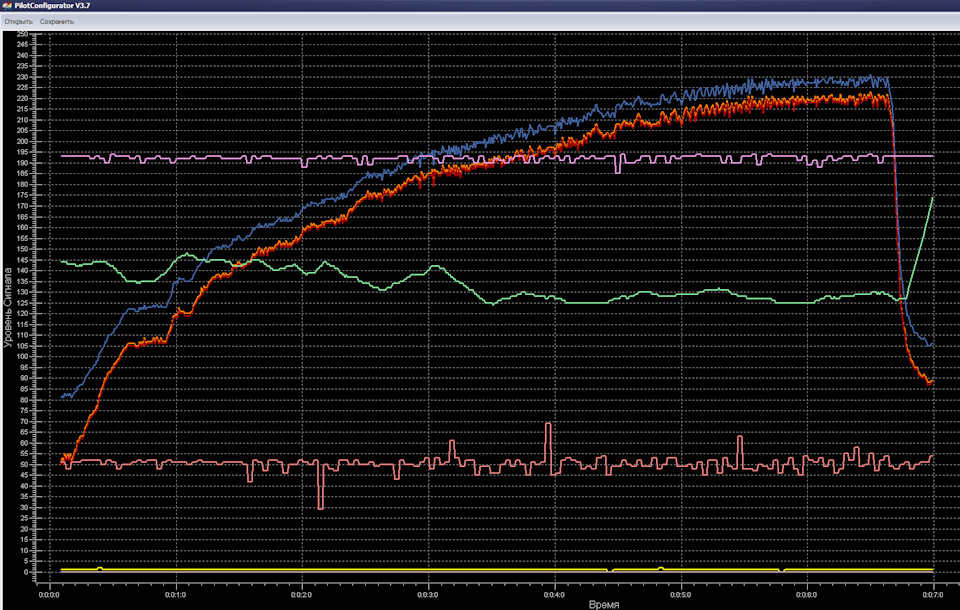

Ось один з останніх логів розгону на другий у підлогу з 1500 довідсічення. Лінія лябмди зелена, показує АФР * 10, тобто. 147 =14.7

Є пульсації, робив пару спроб з ними боротися, але нічогокординального не змінилося. Порахувавши середні пульсації - вийшло3 відліки. Після видалення пластику навколо ДТВВ стало 2.7. Нормадо 5 відліків. Хоча в абсолюті стрибки є по 12 відліків раз на 0.01секунди. Не знаю ще, звідки ноги ростуть. Зараз їжджу зізгладжуванням 30. Температурні корекції До них я дійшов досвідченимшляхом за допомогою творця пілота. На холодному двигуні булонеможливо їхати через надто багату суміш. Він клював навіть прилегких розгонах на оборотах вище 1500. Як видно, фіолетова лініязнаходиться в негативній зоні. На стільки я збіднив суміш щоб усіривки пішли. Взагалі я помітив що мотронік дуже любитьперезбагачувати суміш, якщо двигун прогрітий не до кінця. Колиторкаюся у дворі навіть із температурою 50 градусів ОЖ суміш десь10-11. Холодний мотор та основну таблицю бажано робити приоднаковій температурі.Далі через подвійну корекцію за температурою (мАФ враховує температуру + ДТВВ підключений до мізків) призростанні температури на вулиці у мене поступово почала біднітизмість. Добре коли стоїть широкосмуговий і це видно! Спочатку япереналаштовував основну таблицю, але потім прийшов до того, що всещо змінилося - це температура повітря і треба користуватися цієюкорекцією! Якщо бачу бідну суміш, я прямо в конвертері додаю 1-2-3відліки, які застосовуються до всього діапазону. Коли суміш меневлаштовує, я тисну пробіл і на лозі в цьому місці отримую позначку.Після я по логу дивлюся яка була температура повітря в точці зпозначкою і на скільки відліків мені треба забагатити суміш.Досвідченим шляхом було встановлено (відліки - корекція):При цьомурозкладі у мене навесні нормальна суміш від +5 до +20. Чекаю тепла, щоб подивитися як піде лінія далі — за лінійною залежністю чи ні. Усвій час тільки тепліло, суміш біднішала, я її повертав назад.Потім похолоднішало і суміш залишилася правильна! Це дуже обнадіює! Допилюючи налаштування далі не ламається те, що було зробленораніше :) Так що думаю фінальна версія прошивки буде наступноївесни коли я все перевірю у всіх діапазонах.Висновки Мені дужеподобається як поводиться машина з плівковим витратоміром. Чуйністьна газ, розгони - все дуже добре. Як тільки донастрою таблицю затемпературою повітря - підключу другий вихід широкосмугового вмізки щоб вони самі підлаштовувалися більш точно. Можна підключитиі зараз, але тоді зміни температури будуть компенсуватися лямбдою, а краще спочатку зробити грубо таблицею, щоб лямбда корекція буламеншою. Витрата теж почала падати.
Виїхали якось погуляти на озеро — 25 км окружною і трасою. Звідти 5км траси та ще 45 містом. Останні 50 км із кондиціонером. Прогрівбув лише один на виїзді. Середня витрата на поїздку 10.3. Покизаїжджали до супермаркету та заїжджали у двір виріс до 10.6.

По місту почав їздити трохи інакше. Паша DriverBMW5підказав, що при спокійній їзді кути запалювання вповзаютьнезрозуміло куди. Якщо натиснути щось нічого не відбувається (крімсудячи з усього викиду бензу в атмосферу). Щоб повернути кути требанатискати в підлогу частіше. Після останньої заправки скинуввитрату та їжджу тільки так. Як тільки є трохи вільного прямо ярозганяюся в підлогу. Коли такої можливості немає, просто підтримуюшвидкість. Підсумок - робота будинок на півдорозі на непрогрітомумоторі - раніше були 14-15, зараз тримається на 12.5. Паша, дякую! Так то краще! :)
