Версія 1
Збірка
крива пайка товстим паяльником
тест будинку

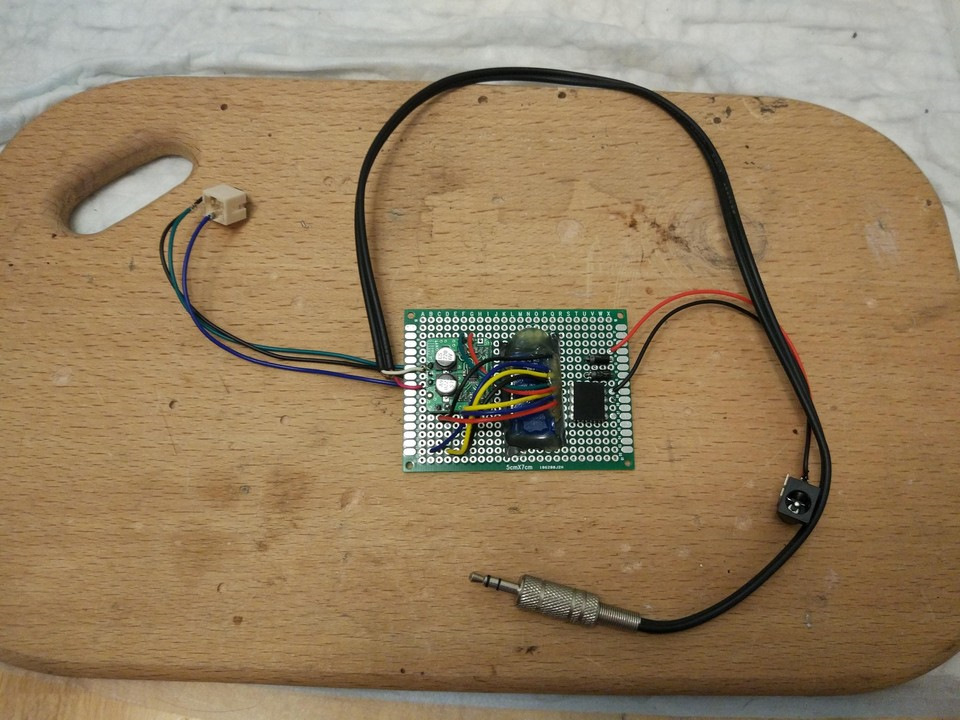

готовий девайс

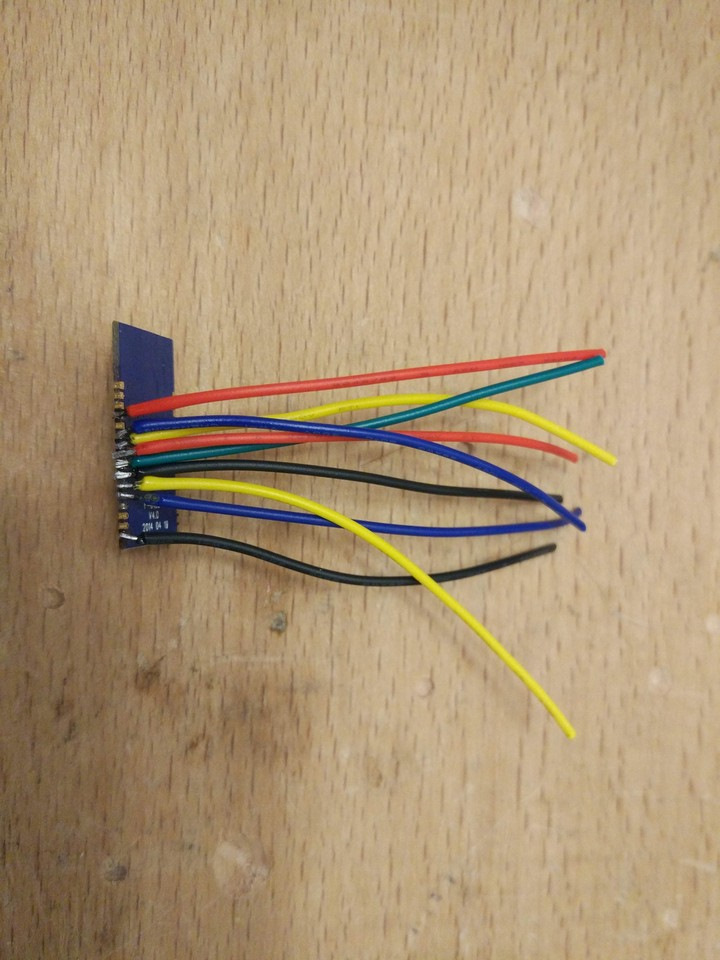

Перша проба була на основі модуля BK8000L. Робить 3.8 (настроюється).У модуля 4 виходу - плюс і мінус на кожен канал.Амені потрібно був вихід на 3 лінії - загальний, правий і лівий -щоб включити його в лінійний вхід магнітоли (він же aux).Я вчаснодізнався що З'єднати мінуси правого і лівого каналу не можна, порадившись із людьми, що ширяють, я дізнався, що треба брати плюсивід каналів, а загальний мінус — це земля живлення модуля.
:
1. Воно запрацювало!
2. Дешево.
Мінус
1. Шум від генератора (пропорційний оборотам мотора).
2. Шум від включення та вимикання інших електроприладів (якщопоставити на паузу, зробити гучніше і махнути двірниками можна булообробитись! )))

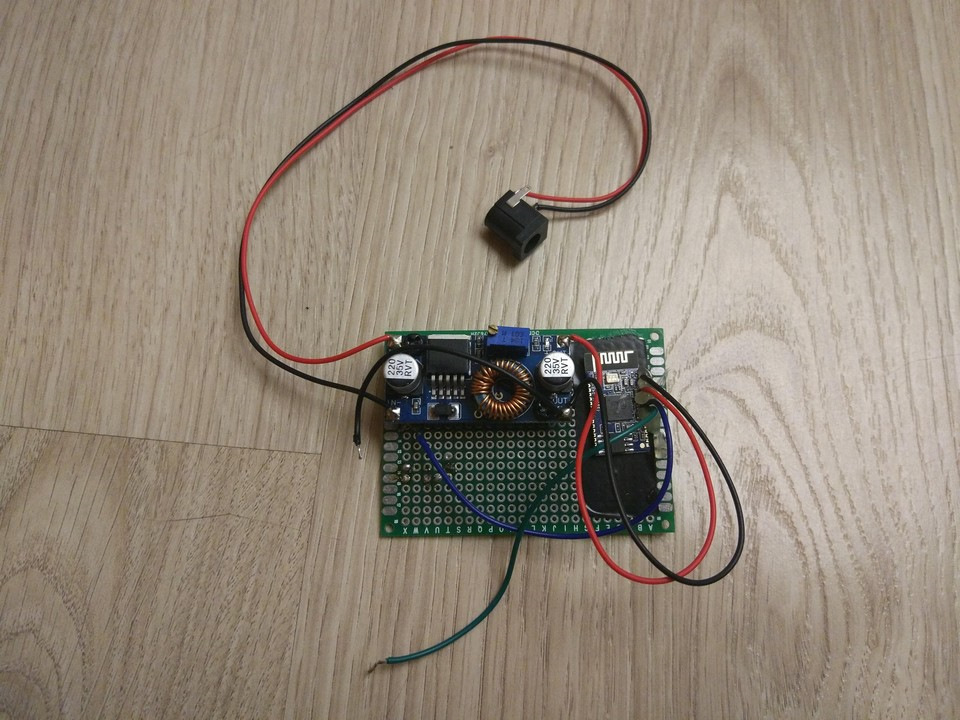

3. Середня якість звуку. Почав пошуки боротьби з мінусами своготворіння. Дізнався багато нового. DC-DC перетворювач я прибрав (унагоді на інших проектах). Харчувалась моя плата від 5в. Я простопоставив пару діодів та знизив напругу до 3.3-3.8В. Це просто задляекономії. Далі було додано гальванічно розв'язане джерело живлення.Це така чорна коробка, яка має вхід (плюс мінус) і вихід (плюсмінус). Він прибирає всі перешкоди від генераторів чи мережзмінного струму. Я використав b0505s-1w. Вхід 5в, вихід 5в.1Вт навантаження. Якщо напруга менша — то й на виході буде майжетака сама. І ще одним покращенням став міні підсилювачTPA6112 SGM4812. Мені він був потрібен в основномущоб з 4 проводів зробити 3.

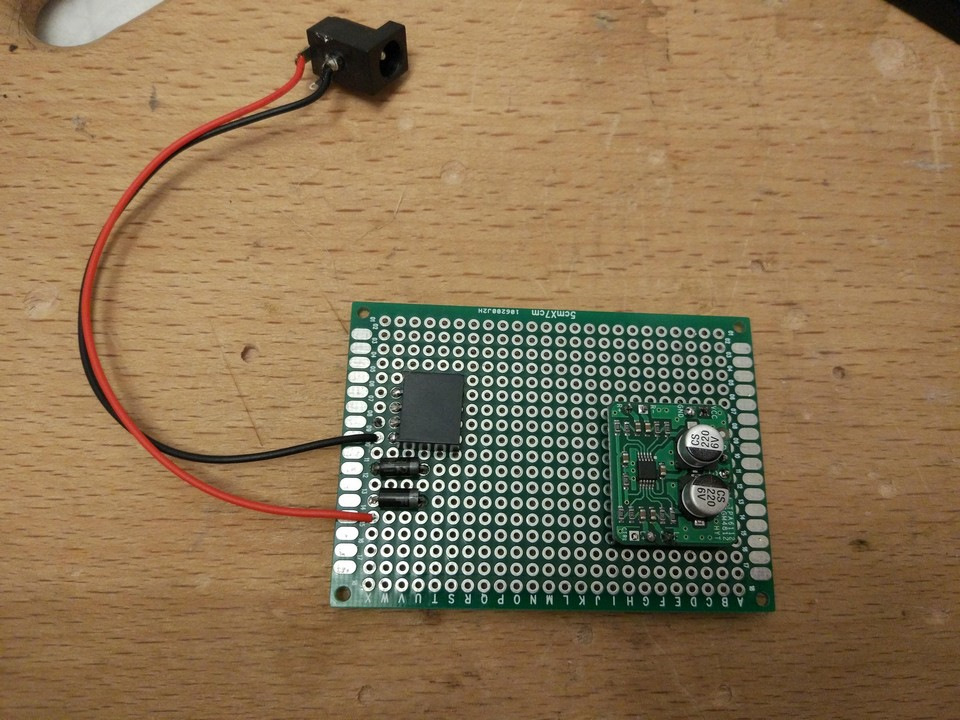

діоди, фільтр перешкод і підсилювач на макетці. b>
1. Пішли наведення від генератора та інших приладів.
2. Звук став трохи голоснішим (при перемиканні з флешки на БТ требабуло не так багато додавати гучність).
Можна було на цьому і зупиниться, але я помітив новий мінус. Якщотелефон спарений з магнітолою і мені дзвонять — я чую людину вколонках, а мене немає, т.К. Мікрофон до модуля я не підключав. Япогугли і знайшов схему підключення мікрофона до цього модуля.Приніс плату додому, допаяв кондери та резистори, підключивмікрофон, тест – мене не чують. Мікрофон із цим модулем так і незапрацював.
Гарнітура

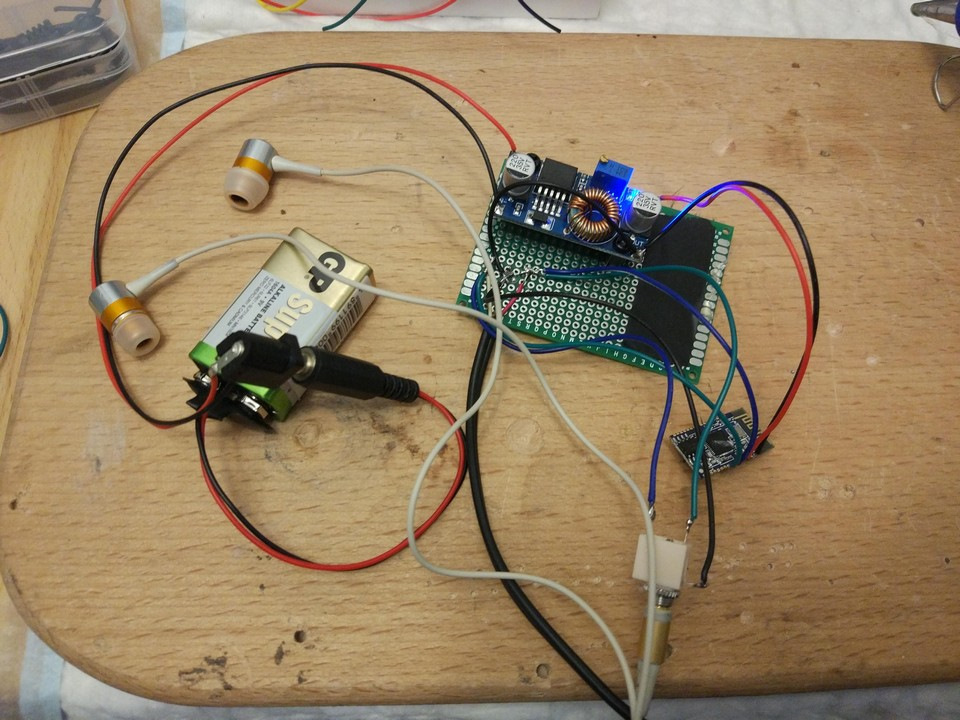

Десь у середині цієї саги у мене здохла бездротова гарнітура. Язамовляв 3 штук цих BK8000L і я вирішив дати їй друге життя.Розібрав, відпаяв 2 вуха, припаяв їх до модуля. Ще припаяв роз'ємдля акумулятора та вуалю — воно ожило, хоч і стало навушниками. Осьтут у мене є фотки
www.instagram.com/p/BwkjX8WATd5/
Послухавши музику та ютуб у цих навушниках мені стало краще чути щоу модуля є невеликий діджитал фон, який (напевно) пропорційний тимбайтам, які зараз передаються по БТ. І стало помітно, коли слухаєшпросто мову людини, тобто зміни фону на переходах голос-тиша. Цевсе почало дратувати і я почав гуглити чи є інші модулі. А вони, звичайно ж, є. > . Це чіп від Qualcomm з підтримкою Bluetooth4.0, AptX та купою інших фішок. Попередній модуль був A2DP, щоє попередньою технологією БТ Аудіо. Коштує такий модуль близько $4, що в 2-3 рази дорожче за минулий, але все ще дешево. Якість звукувін ідеальне, т.К. Повітрям передається просто аудіо файл (абострим), а декодуванням займається сам чіп на модулі. Модульпродається як голий, так і на міні макетках. Тут я сам себевідкинув на кілька місяців. Вирішив заощадити та знайти найдешевшиймодуль на макетці на алі. Вони були від $6 до $12 і мені здавалося, що різниця тільки в жадібності продавця. Коротше замовив за 6. Їхаввін півтора місяці. А коли приїхав, я побачив у чому різниця —аудіо виходу знову 4 (L+ L- R+ R-). А мені все так само треба 3.Але ж я вже "проханий". Взяв ще один міні підсилювач (я їх тоді 2або 3 замовив, коштують близько 1.5$). І знову зробив із 4х виходів3. Все зібрав без проміжних перевірок (режим гуру). Включив іофігел. Мікрофон таки заробив. А ось якість звуку сильно впала. Вінстав плоским і з цифровими шумами. Я знайшов пару ідей, які можнабуло спробувати, спробував, але шуми так і залишилися. Моя єдинатеорія з приводу цих шумів — на макетці модуля є підсилювач. І ядодав ще одного. Можливо, вони не підходять один одному.Я замовивмодуль ще раз, але вже варіант з виходами на 3 дроти та загальноюземлею. Щоб до модуля можна було підключити 3.5 джек і засунути вмагнітолу. Ще $12, ще 3 тижні і він прийшов. Гніздо 3.5 длямікрофона. Гніздо+джек для АУКСу. B0505S-1W впаюється прямо вмакетку модуля. Діоди були у розриві плюсового дроту. Включаю тарозумію що це воно. Все працює, шумів немає, наведень немає. Звуксоковитий. Мікрофон також працює. Алілуя, коротше. Тепер можназнімати гамнітолу на вихідні і впроваджувати. Що я й зробив. Умоєму піонері був CD модуль. Я відразу вирішив, що його ставити небуду, а на його місце можна буде легко розмістити міні хустку. Яподзвонив три проводи аукса з морди на роз'єм морди щоб було кудиприпаяться. Залишалося визначити тільки 5В всередині манітол, щобне ховати DC-DC перетворювач всередині. Я був впевнений що 5ввсередині точно є. Там є велика мікросхема така, я так зрозумів церегулятор напруги, який має багато виходів. 1.1, 3.3, 5.0, 7 таможливо ще щось. Я почав тикати щупом мультиметра у пошуках 5в.Зробив проходу 3 та 5.0 так і не знайшов. То 3.8, то 7. Я не буввпевнений, чи буде цей вольтаж таким же при включенні колонок.Зробив ще пару спроб знайти 5в і… шуп мультиметра зіскочив з ногита замкнув її із сусідньої. Я почув клацання і магнітола згасла ...назавжди. Я пішов і купив готову магнітолу з блутусом :) Шкода щоне вдалося все довести до кінця. Все працювало б чудово. Сподіваюсящо тепер я буду більш акуратним і не спалю чогось дорожчемагнітоли! Ну і досвіду я здобув багато за ці півроку.
3 версії
Остання версія до речі не пропала. Я її впровадив у провідніколонки домашні, і позбувся жахливого чорного шнура через весьбілий стіл. Працює чудово! Усередині колонки був трансформатор, вихід був 1 чорний провід та 2 жовті. Знайшов на платі діоднийміст. На виході було аж 42 вольти, що забагато для DC-DC. Але якщопоміряти зміну між чорним та будь-яким із жовтих було близько 16Взмінки. Додав 4 діоди щоб зробити постоянку. DC-DC знизився до 3, 8.Ще один B0505S-1W. І все супер! Звук відмінний, швидкопідключається.
Ось така історія)
"
Тепер можна знімати гамнітолу на вихідні та впроваджувати. Що я йзробив. У моєму піонері був CD модуль. Я відразу вирішив, що йогоставити не буду, а на його місце можна буде легко розмістити мініхустку. Я подзвонив три проводи аукса з морди на роз'єм морди щоббуло куди припаяться. Залишалося визначити тільки 5В всерединіманітол, щоб не ховати DC-DC перетворювач всередині. Я буввпевнений що 5в всередині точно є. Там є велика мікросхема така, ятак зрозумів це регулятор напруги, який має багато виходів. 1.1, 3.3, 5.0, 7 та можливо ще щось. Я почав тикати щупом мультиметра упошуках 5в. Зробив проходу 3 та 5.0 так і не знайшов. То 3.8, то 7.Я не був впевнений, чи буде цей вольтаж таким же при включенніколонок. Зробив ще пару спроб знайти 5в і… шуп мультиметра зіскочивз ноги та замкнув її із сусідньої. Я почув клацання і магнітолазгасла ... Назавжди. Я пішов і купив готову магнітолу з блутусом :)Шкода що не вдалося все довести до кінця. Все працювало б чудово.Сподіваюся що тепер я буду більш акуратним і не спалю чогосьдорожче магнітоли! Ну і досвіду я здобув багато за ці півроку.
3 версії
Остання версія до речі не пропала. Я її впровадив у провідніколонки домашні, і позбувся жахливого чорного шнура через весьбілий стіл. Працює чудово! Усередині колонки був трансформатор, вихід був 1 чорний провід та 2 жовті. Знайшов на платі діоднийміст. На виході було аж 42 вольти, що забагато для DC-DC. Але якщопоміряти зміну між чорним та будь-яким із жовтих було близько 16Взмінки. Додав 4 діоди щоб зробити постоянку. DC-DC знизився до 3, 8.Ще один B0505S-1W. І все супер! Звук відмінний, швидкопідключається.
Ось така історія)
"
Тепер можна знімати гамнітолу на вихідні та впроваджувати. Що я йзробив. У моєму піонері був CD модуль. Я відразу вирішив, що йогоставити не буду, а на його місце можна буде легко розмістити мініхустку. Я подзвонив три проводи аукса з морди на роз'єм морди щоббуло куди припаяться. Залишалося визначити тільки 5В всерединіманітол, щоб не ховати DC-DC перетворювач всередині. Я буввпевнений що 5в всередині точно є. Там є велика мікросхема така, ятак зрозумів це регулятор напруги, який має багато виходів. 1.1, 3.3, 5.0, 7 та можливо ще щось. Я почав тикати щупом мультиметра упошуках 5в. Зробив проходу 3 та 5.0 так і не знайшов. То 3.8, то 7.Я не був впевнений, чи буде цей вольтаж таким же при включенніколонок. Зробив ще пару спроб знайти 5в і… шуп мультиметра зіскочивз ноги та замкнув її із сусідньої. Я почув клацання і магнітолазгасла ... Назавжди. Я пішов і купив готову магнітолу з блутусом :)Шкода що не вдалося все довести до кінця. Все працювало б чудово.Сподіваюся що тепер я буду більш акуратним і не спалю чогосьдорожче магнітоли! Ну і досвіду я здобув багато за ці півроку.
3 версії
Остання версія до речі не пропала. Я її впровадив у провідніколонки домашні, і позбувся жахливого чорного шнура через весьбілий стіл. Працює чудово! Усередині колонки був трансформатор, вихід був 1 чорний провід та 2 жовті. Знайшов на платі діоднийміст. На виході було аж 42 вольти, що забагато для DC-DC. Але якщопоміряти зміну між чорним та будь-яким із жовтих було близько 16Взмінки. Додав 4 діоди щоб зробити постоянку. DC-DC знизився до 3, 8.Ще один B0505S-1W. І все супер! Звук відмінний, швидкопідключається.
Ось така історія)
"все працювало б чудово. Сподіваюся що тепер я буду більш акуратнимі не спалю чогось дорожче магнітоли! Ну і досвіду я здобув багатоза ці півроку.
3 версії
Остання версія до речі не пропала. Я її впровадив у провідніколонки домашні, і позбувся жахливого чорного шнура через весьбілий стіл. Працює чудово! Усередині колонки був трансформатор, вихід був 1 чорний провід та 2 жовті. Знайшов на платі діоднийміст. На виході було аж 42 вольти, що забагато для DC-DC. Але якщопоміряти зміну між чорним та будь-яким із жовтих було близько 16Взмінки. Додав 4 діоди щоб зробити постоянку. DC-DC знизився до 3, 8.Ще один B0505S-1W. І все супер! Звук відмінний, швидкопідключається.
Ось така історія)
"все працювало б чудово. Сподіваюся що тепер я буду більш акуратнимі не спалю чогось дорожче магнітоли! Ну і досвіду я здобув багатоза ці півроку.
3 версії
Остання версія до речі не пропала. Я її впровадив у провідніколонки домашні, і позбувся жахливого чорного шнура через весьбілий стіл. Працює чудово! Усередині колонки був трансформатор, вихід був 1 чорний провід та 2 жовті. Знайшов на платі діоднийміст. На виході було аж 42 вольти, що забагато для DC-DC. Але якщопоміряти зміну між чорним та будь-яким із жовтих було близько 16Взмінки. Додав 4 діоди щоб зробити постоянку. DC-DC знизився до 3, 8.Ще один B0505S-1W. І все супер! Звук відмінний, швидкопідключається.
Ось така історія)
