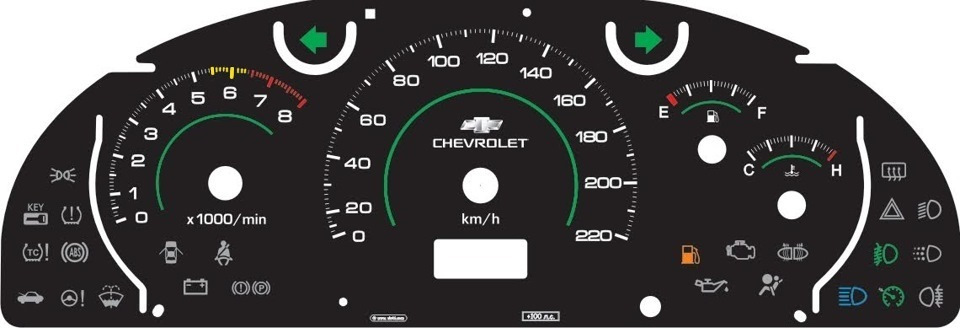

Однажды, я придбав собі позаштатну (колгоспну) наклейкуприладки.

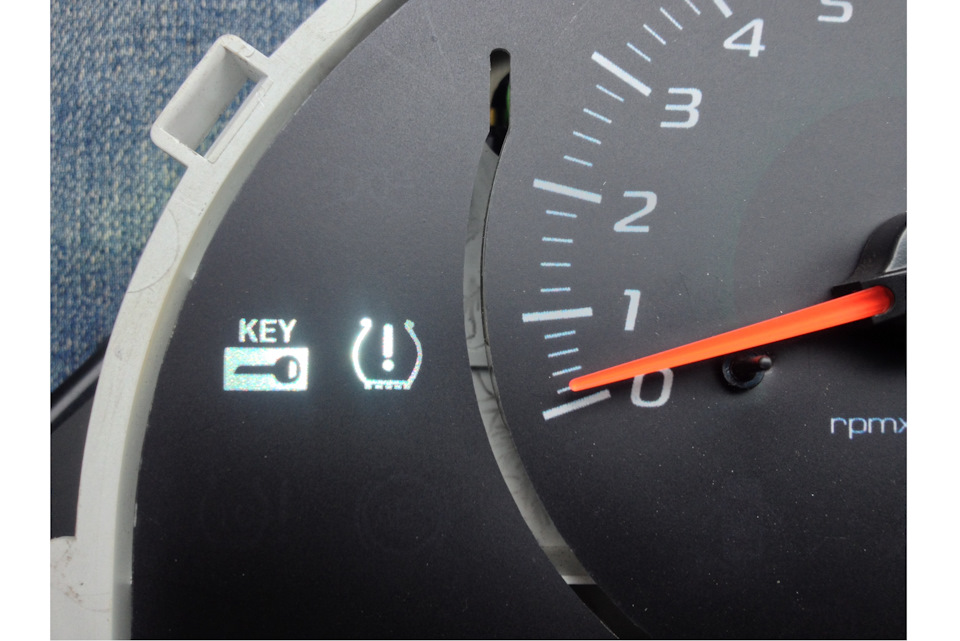

Чисто заради значка бачка рідини, що омиває, габаритів і бл Світлафар Але ще тоді я звернув увагу на дивні і часом непотрібніпіктограми.Наприклад "обігрів стекол" або "обігрів бічних дзеркал".мені здалося зайвим або просто незрозумілим значок з ключем.Я досіне беруся сказати точно що це означає "вставлений ключ", "забутийключ усередині салону" або навіть "центральний замок".Я ж вибравдля себе 3-й варіант Я ще тоді хотів підключити його, але у менеприладка старого зразка і наскільки я знаю в ній менше осередків, де лампи підсвічують окремо індикатори. Однак, я нещодавно був таксобі подумав: "а все одно мені не бачити системи "TPMS "як своїх вухбез дзеркала або камери) Тому здався мені на якийсь хрін той значокTPMS! " спалахом телефону Загалом, треба буде мені підсвітитипіктограму ТПМС — че-нить придумаю тоді.

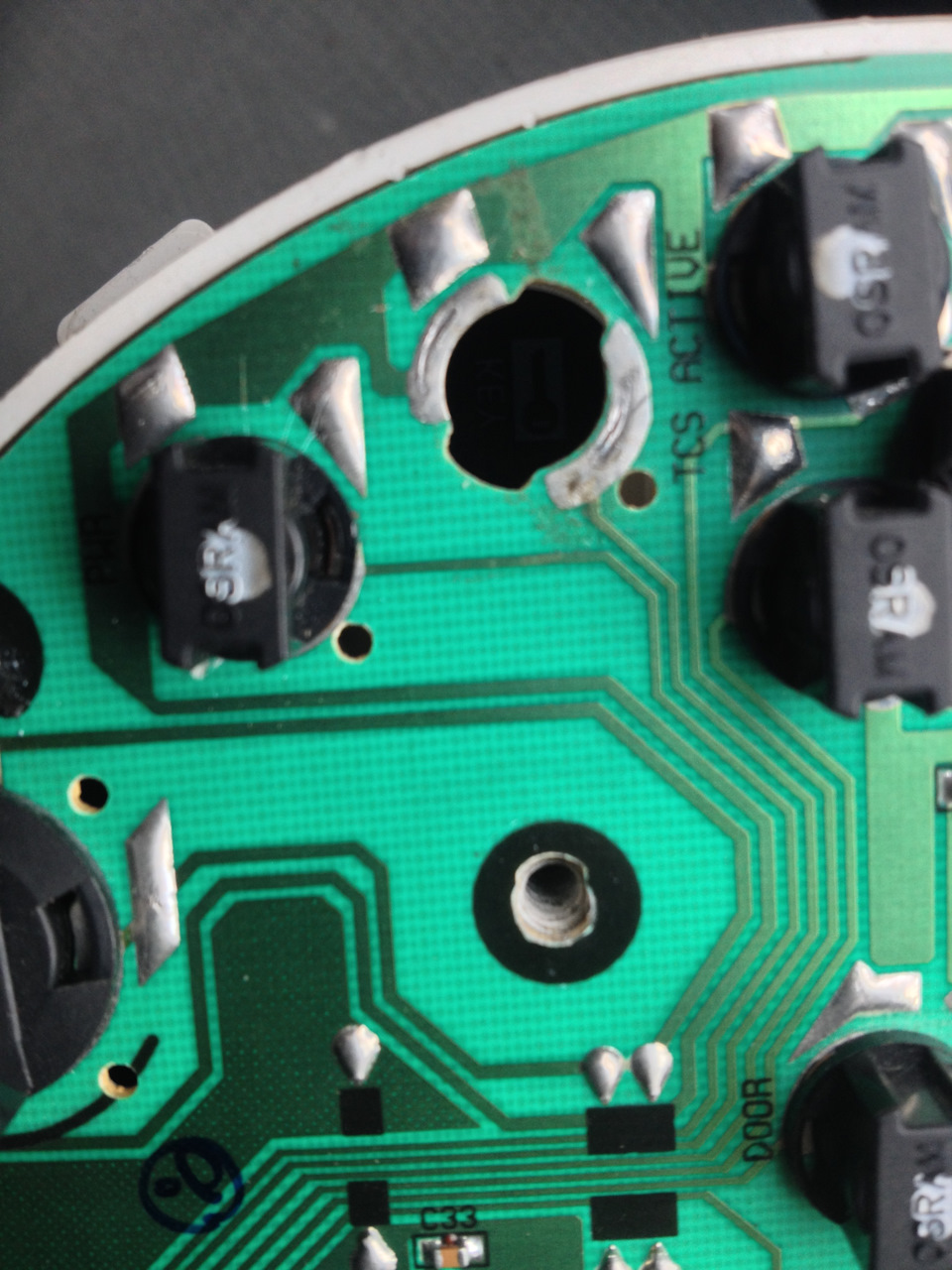

У результаті, я заклеїв ганчірковою ізолентою "шину зі знакомоклику" і підсвітив той ключ:Поставив жовтий світлодіод у патронпід лампу в приладку, Вставив клемку з проводом у пін. А15 колодкиприладки, а другу частину проводка від ПП провів до блоку центр.замку і врізався ним у синій провід (6-й пін блоку). Виходить, що "плюс" лампа бере від запалення (передохрон F4), а мінус від блокуЦЗ. Коли ЦЗ закриває всі замки, на блакитному дроті цього блокуз'являється постійний мінус.

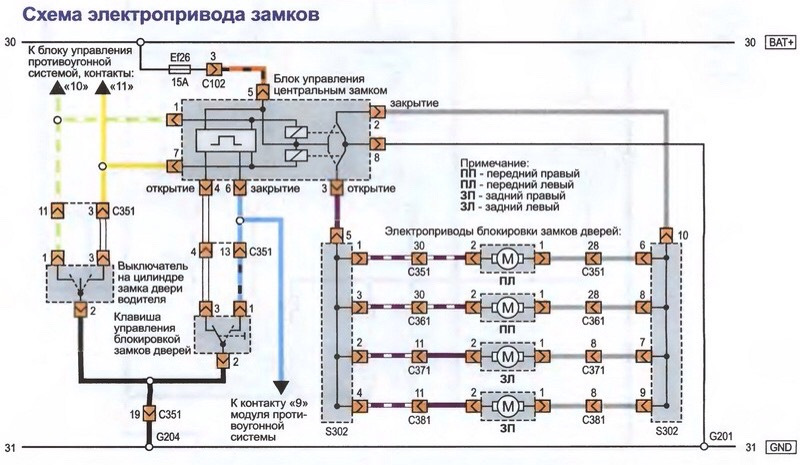

Підключення туди ж, куди йде провід до 9-го піна сигналізації (внизу схеми йде стрілочка вниз).
< p>
При закритті машини або включення сиги струм йде так само на лампу, але вона не світитися, зрозуміло, і світитися не буде, т.К. Її +йде від запалення. Я бачив хлопці беруть кнопку ЦЗ від ВАГа зготовою індикацією на самій же кнопці, яка не заважає і не світитьв очі з приладки. Проте, т.К. Я їжджу із закритими замками доситьрідко, тому і змирюся, що іноді вдень або навіть вночі індикатор наПП ліпить помаранчевим світлом в око) Зате не втрачатиму 0, 5-1 с.часу на роздуплення і сіяти паніку, "що це двері не відчиняються? !А! Це ж я сам чомусь закрився з кнопки" )

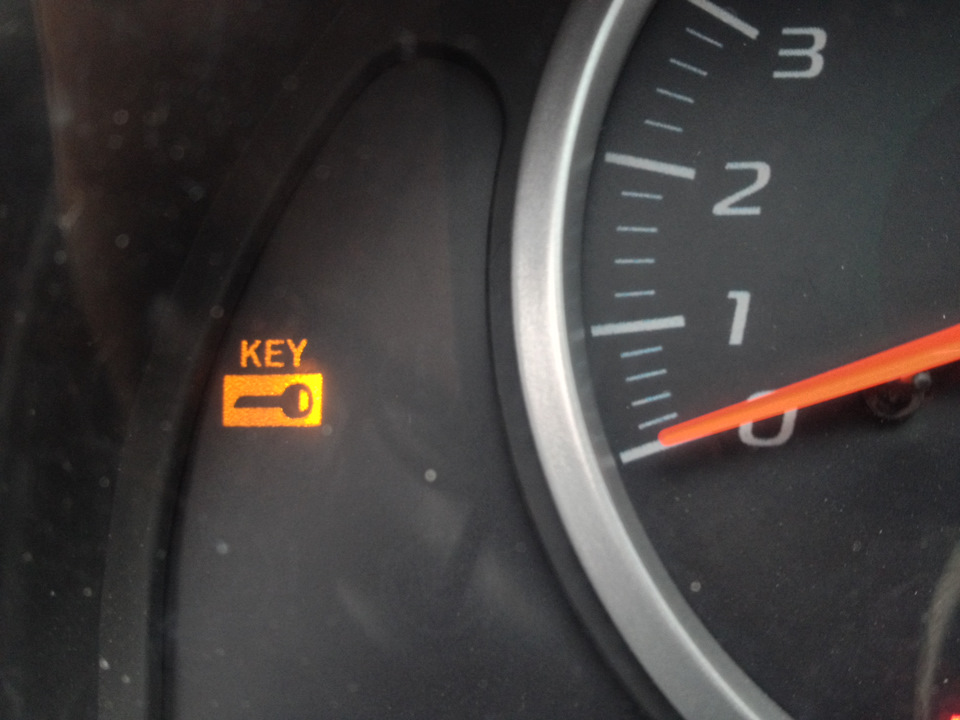

Тепер, як врубаю запалення приборка з лівого краю у мене вся жовтаяк гірлянда))) Ось як на фото:






Коментарі19
а другу частину проводка від ПП провів до блоку центр. замку і врізався ним у синій провід (6-й пін блоку). Привіт, підкажи будь ласка, мається на увазі блок центрального замку який під підлокітником або біля пасажирських дверей ?
Привіт. Блок ЦЗ у правої ноги переднього пасажира. А блок сигналізації (або просто дистанц. управління замками) під підлокітником.
Дякую, вчора ще розібрався)). Теж роблю індикацію на приборці закритих дверей.
А че це наклейку? і чому колгоспну?
Вона відрізняється від штатної, це заводська підробка в ремейку і вона також відрізняється забарвленням і парою піктограм.
Еээ… Можу зараз помилятися, але по-моєму ти зараз з автором колгоспної наклейки розмовляв. ;-) Якщо судити по логотипу +100 к.с. звичайно.
У якому сенсі автором?
Text Я не пам'ятаю у кого замовляв. Ну явно не у того товариша з Єкатеренбурга) Може і в натурі перекуп тутешній, а може і у нас знайшлися підпільні плагіатники скрипки Страдіварі та Аматі)
Я здедуктував. -)Враховуючи логотип - див. п. 1 або 2. -)Я навіть здогадуюсь, у кого ти замовляв. -)
І в кого? Здається в когось із Запоріжжя або десь звідти я замовляв...
Ну так, я так і думав - у serg-kratА ось де він її взяв - питання! -)
Точно!) Я ж пам'ятаю, що лачівник із Запоріжжя мені продав її. А ось де він узяв - ХЗ)
Я чомусь думаю, що він їх перепродає, тавро там неспроста. ;-)
О, як! А я чогось такого лоХотипа на накладці не бачив сьогодні... По ходу Ігор знайшов картинку схоже і вставив. Дуже відповідає представленому на картинці ... Можу, звичайно, помилятися ... -)
Ну, якщо це не те зображення, то я так не граю. -)
Так, точно не те…
От, непогана накладка, тонка, як оригінальна, якість - нормальна ... Собі б таку поставив, якби не - логотип - градієнтні сектори в шкалах - неадекватна ціна, особливо за оптитронне виконання ...
У мене приладка все ще в стоку, ось сиджу думаю що з нею робити? Замовити якийсь комплект для пересвіту з новою накладкою? Поки не вирішив. - то ось на подібну, де багато додаткових іконок.
У мене теж стік, крім підсвічування ... Правда, її теж треба міняти, а то все перший варіант варто і диммер поміняти б ... Швець без чобіт ... -)
