Power Transistor вентилятора обігрівача.

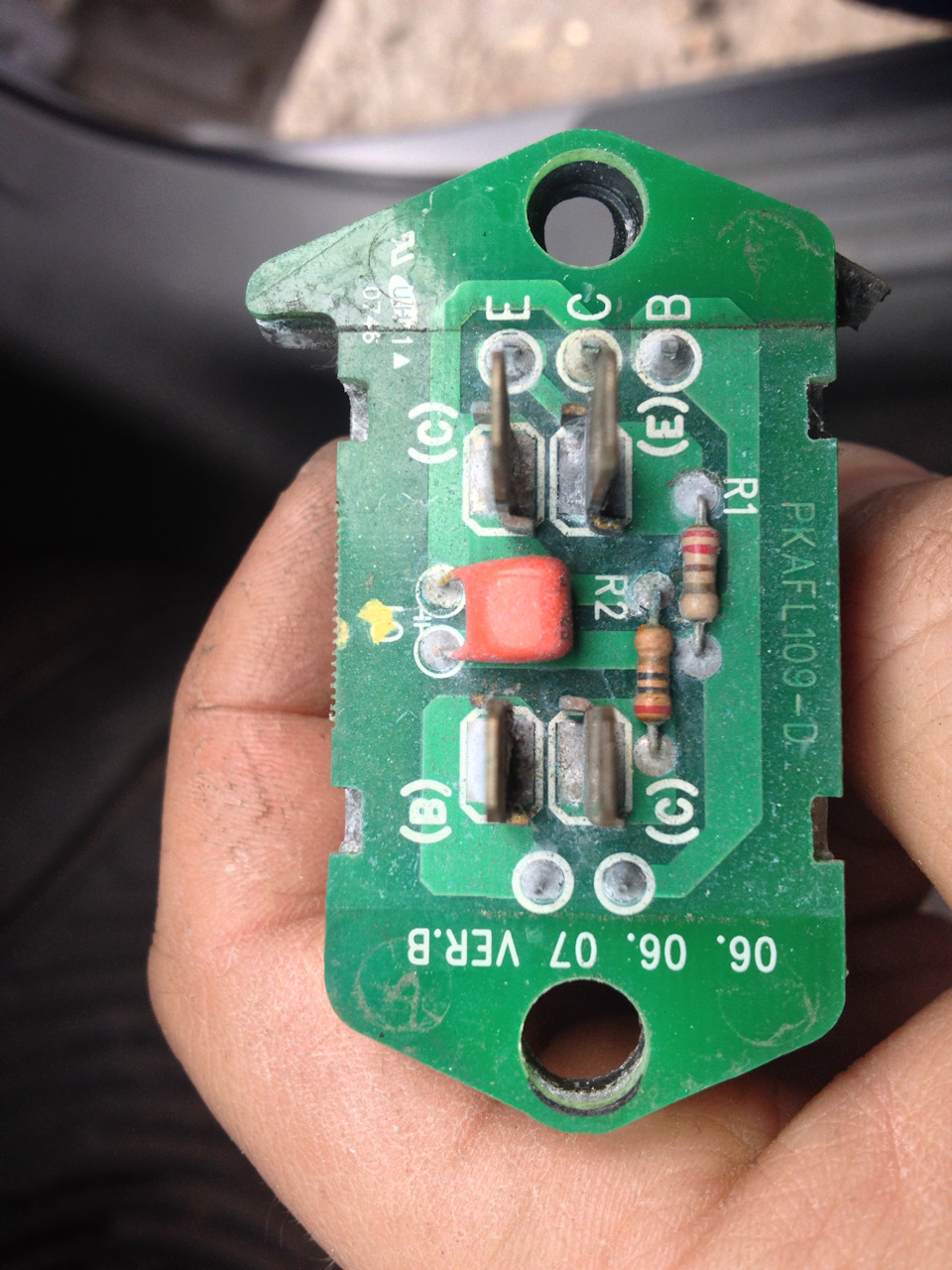

Зателефонував мені вчора Руслан Ruslanck З питанням чине доводилося мені розбирати силовий транзистор, що керує обертамивентилятора обігрівача, тому що у нього ще клімату не встановлена​​і зрозуміло замість транзистора стоїть там резистор.А як у меневчора роботи по роботі не було особливо і було багато часу, щобзробити розтин.Руслану зателефонував Олег Legazoid, тому що при встановленні клімату комусь на Лачик у їх виявився неробочий транзистор, і хлопців найбільше цікавила, що це за штучкатака чорна квадратненька на дні під силовиком у радіатора. Невідомафігня як потім виявилося ) У мене не вийшло зняти пластиковийкорпус, щоб плата всередині не почала тягнути за собою ніжкидеталей припаяних.І ось ми бачимо не складну схему на платі:

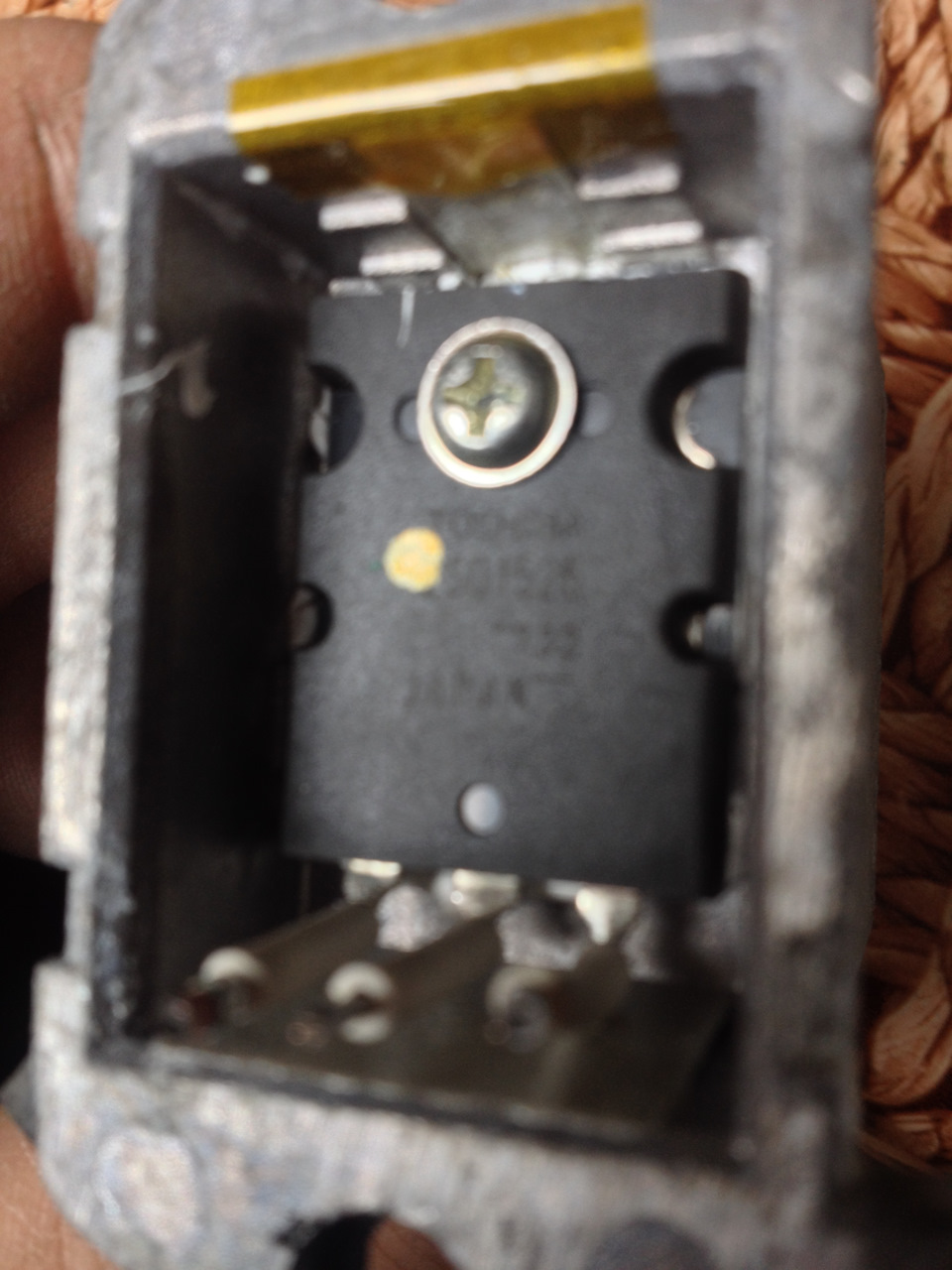

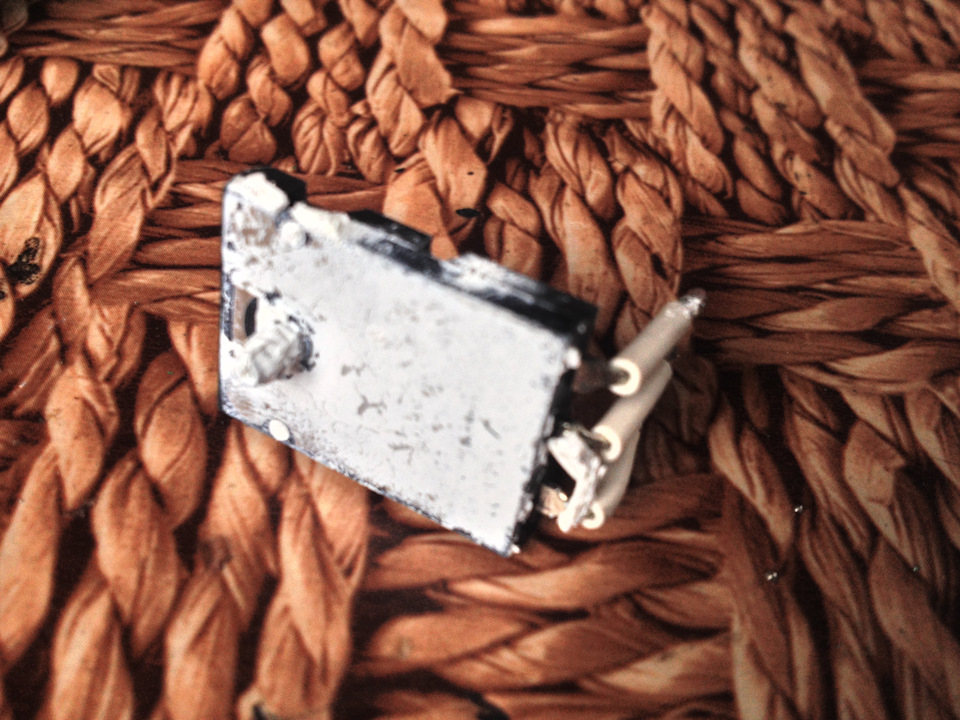

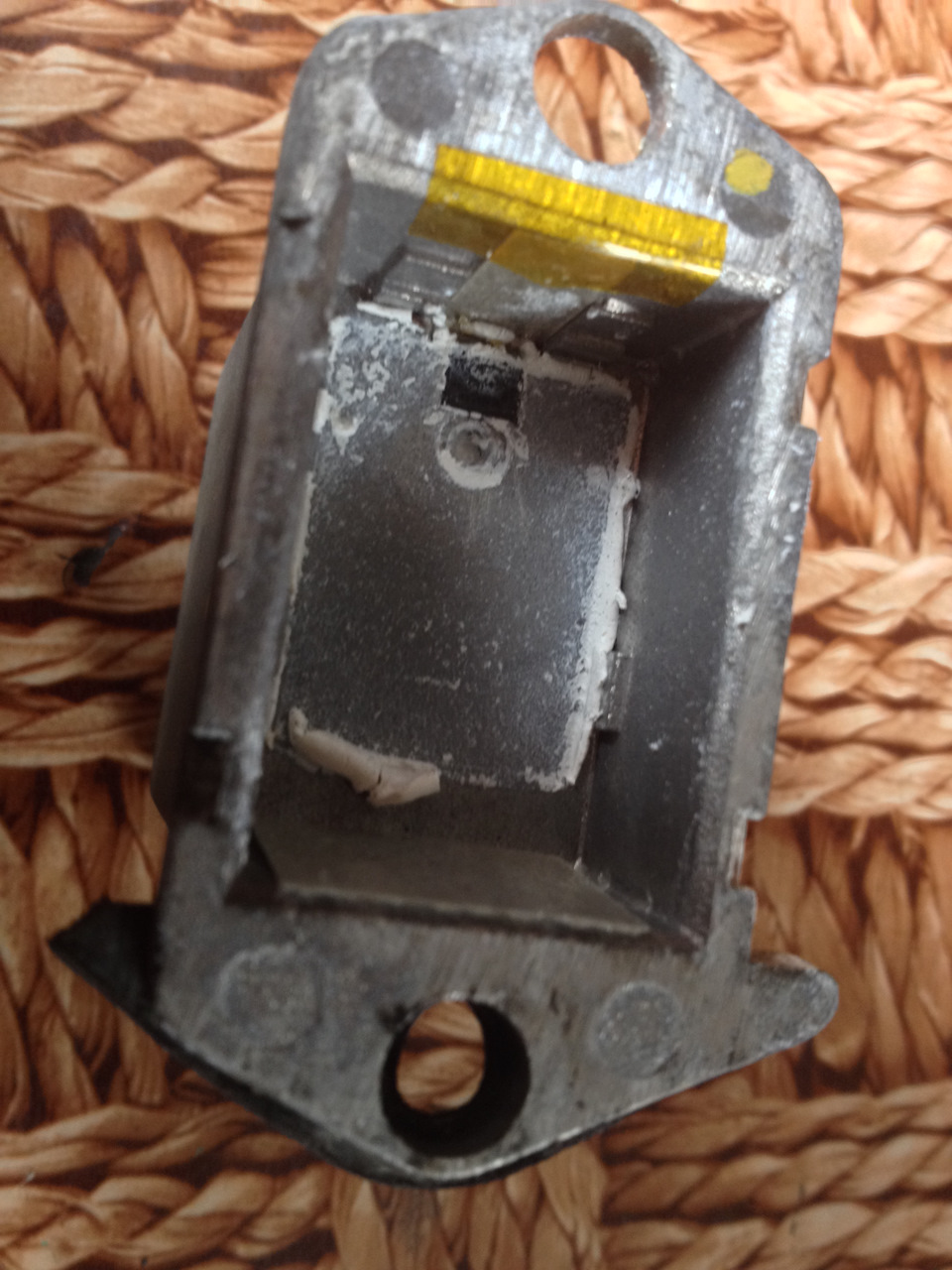

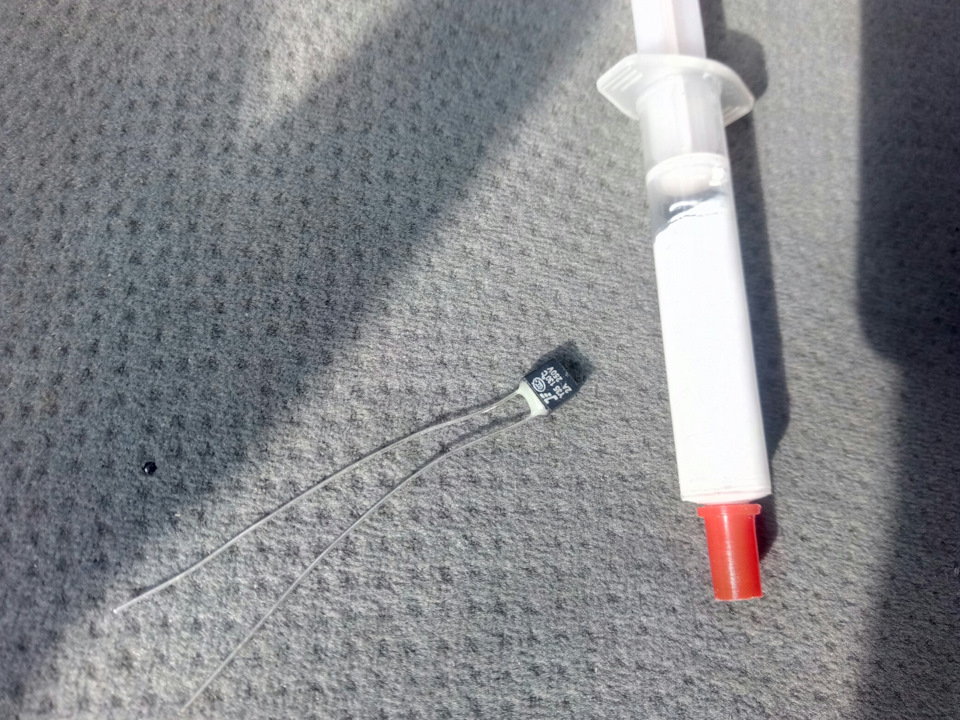

< Відпаявши плату побачив і сам силовий транзистор, прикручений до корпусу і посаджений на термопасту. А от і самкорпус радіаторі всередині. І якщо придивитися там збоку на днілежить ось та чорна квадратна пластмасська. Ніжки йому я випадковимчином відірвав, коли хотів зняти пластиковий корпус відокремившийого від плати. Але невеликі обрубки залишилися, щоб туди долізтищупами тестера. Як потім я здогадався, продзвонивши її і тестером ізамірявши опір, що це або дрібне термореле або щось таке. Опір 0 іпри продзвонюванні з одного боку або навпаки теж показує 0. Тобтоце і не напівпровідник і ні резистор. Довго роздумуючи та ламаючиголову що це я шукав у ніті це по маркуванню, яке навряд чирозгледів через лупу. Дізнатися ніде, запитати нема в кого. І туттрапилося диво - заходить один знайомий електрик :-) Як назамовлення! Бухар, звичайно, і людина не серйозна за натурою, аледуже досвідчена і талановита людина в електроніці та електриці.Якщо вся ця движуха перегріється понад граничну температуру -повинен згоріти цей передохрон, а силовик повинен вижити." Ну, звичайно, транзистор усередині фірмовий — типу Toshiba :-) І тут язрозумів, що означало на маркуванні 130С. Це межа температури вградусах Цельсія. Ця штуковина у разі перегріву розриває подачусигналу від клімату до бази транзистора, щоб не згорів самтранзистор. Ну я зі старту полетів на базар у магазинелектродеталей знайти такий самий. А ось такого ніде по ринку небуло. Тільки схожий на 2А (а той був на 1А). Нова штуковина засвоїми габаритами трохи не влазила в ту квадратну виямку на днікорпусу-радіатора. Ризикнув її трохи підпиляти з боків. Насилувдалося її туди втулити. Але все одно трохи випер по висоті.Нашмаркав туди побільше термопасти, прикрутив силовик, вивів ногитранзюка і передохрону вгору і приступив до збирання. Все спаяв, зібрав перевірив, помилок немає і вентилятор працює на всіхшвидкостях. Одне ще шкода, що як по-мне по ходу ніяк не можна булостягнути пластикову кришку з плати всередині, щоб не пошкодитидовкола тонкий ущільнювач… Втім, можна при великому бажаннівидалити старий і вирізати навколо новий з 2-стороннього скотчу, щоб з нижньої кришки обігрівача не сифонило )
