Пам'ятатися колись ще більше 3-х років тому я вирішив підключитивисить датчик дощу (далі ДД), який дістався мені нахаляву разом зпокупкою б\у лобовика.

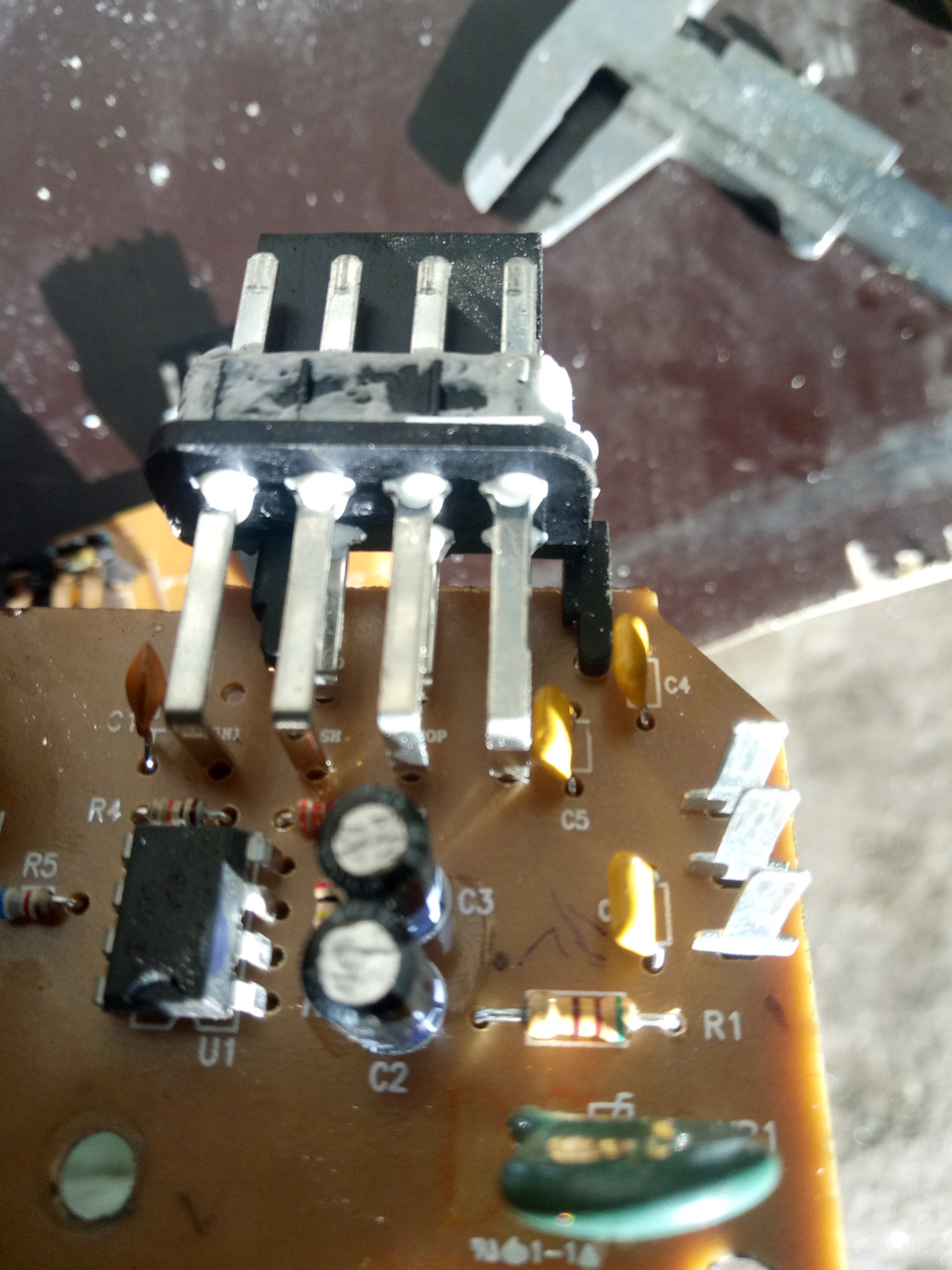

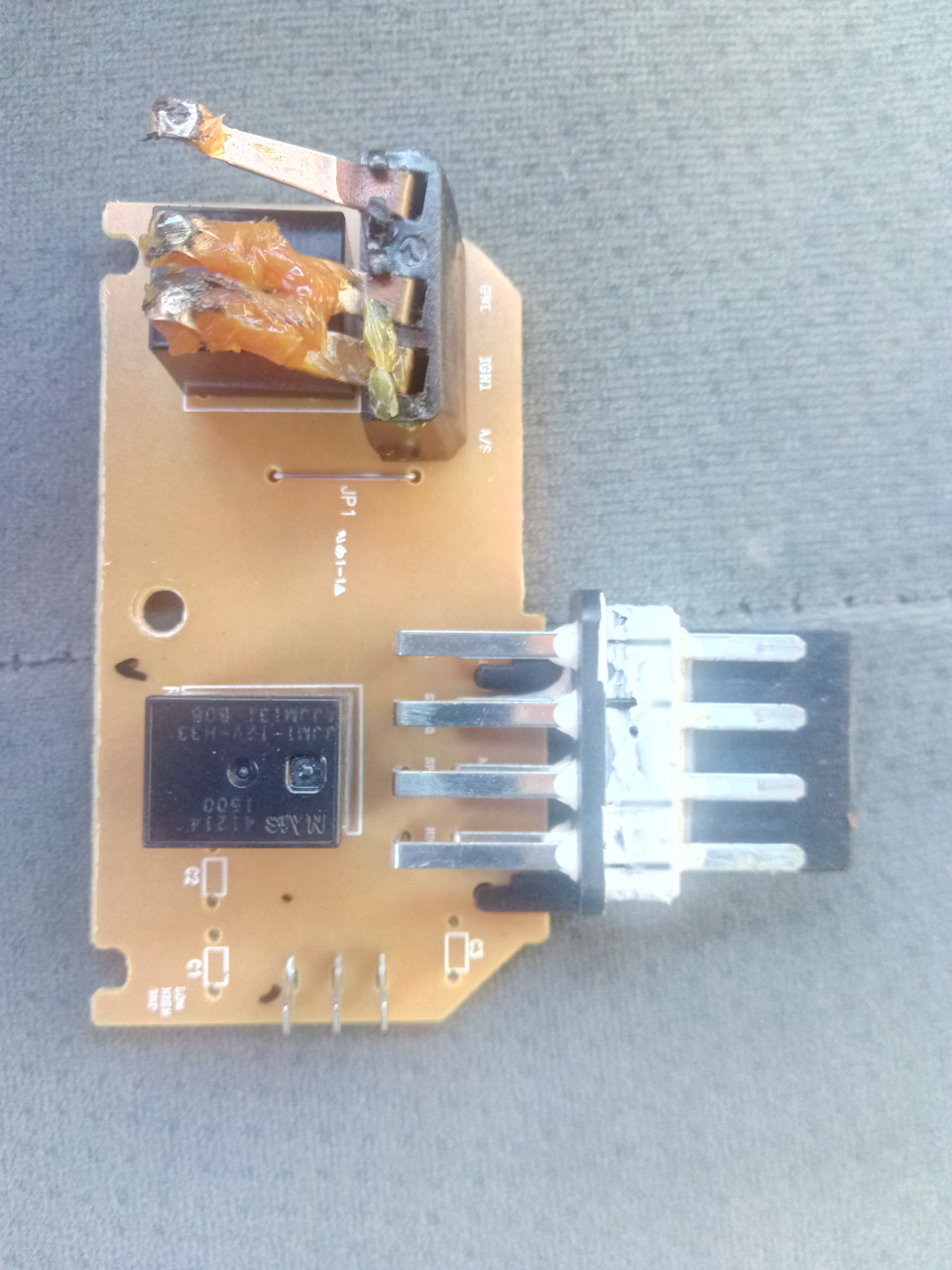

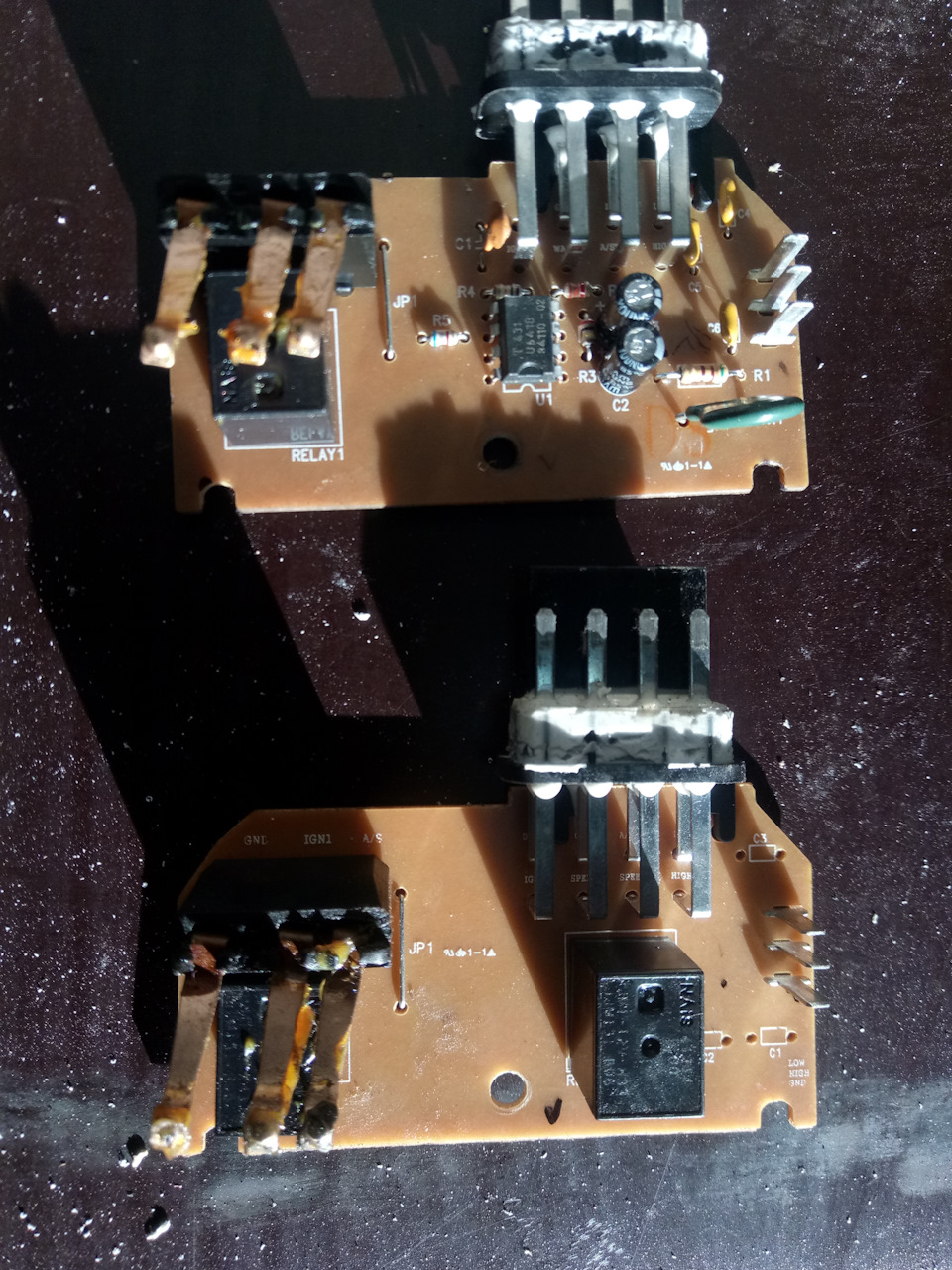

Вирішив підключити щоб спробувати що за фіча така.Якби я тількизнав тоді за підрульовик, що він відрізняється незначною різницею вопорі та написом, то я б тоді не турбував себе пошуками.І так самоякщо я б тоді знав би схему плати моторедуктора для ДД, то я бпросто напевно тоді б ще згорнув би свою самопальну плату, а некупував би у Севи на розбиранні за 500 грн. Такий же б/в мотор, алевже для ДД. 3 роки я тримав оголошення на OLX, що продаю звичайниймоторедуктор склоочисника Лачетті. А місяць тому подумав і вирішивзробити один експеримент і зробити ще одну таку плату до мотора, щоб чітко працював з ДД. Зверху плата INT, знизу AUTO для ДД.Знайдіть 10 відмінностей :-)

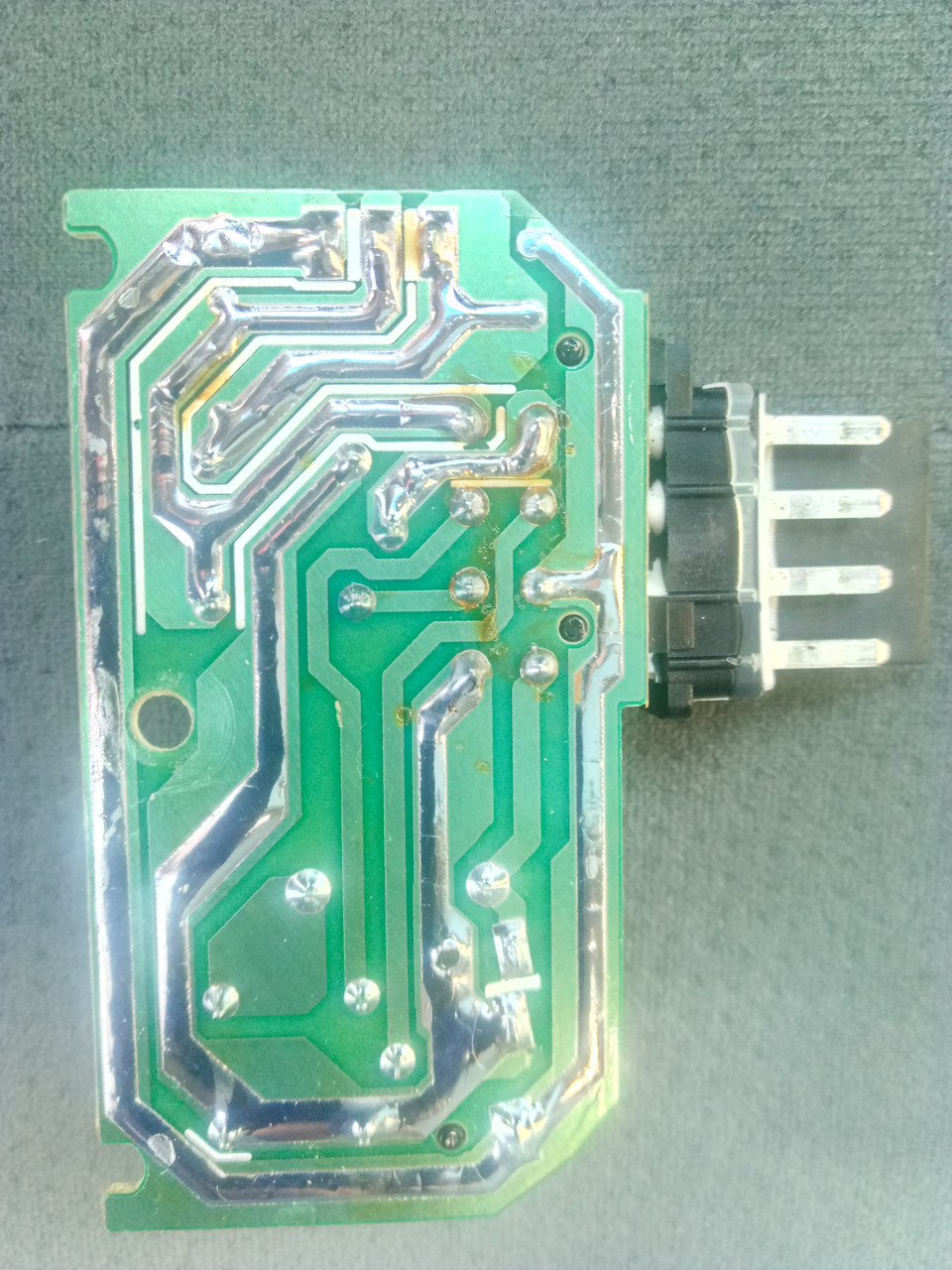

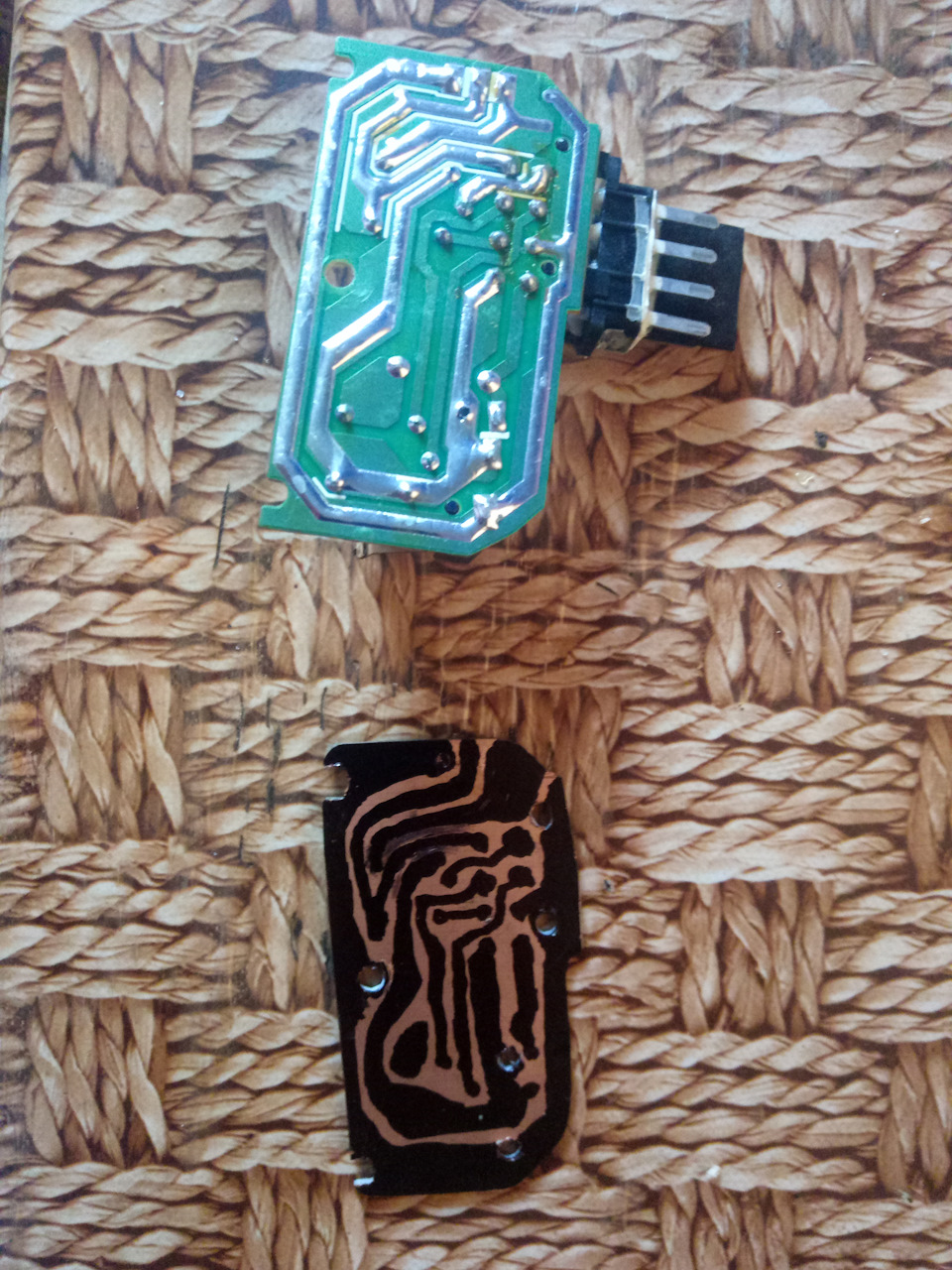

Вивчивши схему плати і знявши розміри я вирізав плату з оліту, витруїв доріжки посвердлив отвори. Схема виявилася простою до жаху.2 перемикають реле і піни до роз'єму проводки і до проводів мотора, а також колодку з повзунками для доріжок доводчика двірників. Умене на стокове платі не було чомусь керамічних конденсаторів ну іхрін з ними ) Плата відмінно працює і без них. . Все це необхіднодля ефекту паузи для інтервалу. Для ДД достатньо тільки розведеннядоріжок для 2 компактних реле. По-правильному, такі речі малюютьсяна комп'ютері, а потім за допомогою ЛУТ наносяться на плату ітільки після цього вже обточуються краї плати. Я не став мучитисебе кресленнями проги на комп'ютері і намалював від руки маркероммайбутні доріжки. Зняти розміри було нелегко навіть зі штангелем уруці. Вийшли похибки. + ще свердлив шуроповертом і часто свердлотікало трохи убік (на 0, 5-1 мм). Вийшла готова плата не дужекрасива і не дуже точна, щось схоже.
Я взяв зі звичайної плати як з донора колодку повзунків, роз'єм на7 пінів і піни для підключення роз'єму з проводами що йдуть нащітки електродвигуна. Решту придбав на ринку (2 реле). 8-й піндовелося колгоспити. Таку клемку я ніде не зміг знайти, тому витягсхожу смужку металу з контакту «земля» вилки в розетку на 220В. Навідповідне місце.
У результаті вийшла кострубата копія на плату) Але сіла в корпусблоку без особливих проблем. Спочатку моторедуктор коротив іспалював передохрон, а все від того, що через неточну копіюзмістилися повзунки на кругових доріжках і в якийсь момент вийшлоКЗ.
Але підігнувши смуги повзунків все вийшло.
До чого я веду. Якщо у когось є бажання або можливість зробити собіавтодвірники, за наявності лобового скла з тонуванням і п'ятою ісамого датчика, або хоча б самого датчика, то вам не обов'язковокупувати на розбиранні ще один моторедуктор.
> Свій самопал я поставив у свій мотор, а мотор з стокове платоювиставив знову на продаж на ОЛХ, з надією, що можливо вже цейдевайс хтось купить )
Так само залишилася чисто плата від звичайного режиму "інтервал".Може комусь у пригоді, продам недорого. Тож якщо у кого будутьпитання чи пропозиції покупки – звертайтесь до особи.
З.И. На комп'ютері малювати креслення та розміри не хочу, своїкреслення на папірці десь втратив, але при великому бажанні комусьпотрібно постараюся намалювати. Я розумію, що ДД велика рідкість уСНД, але все ж таки, хлопці, давайте максимальний репост може мійзапис буде комусь корисним і цікавим.
" На комп'ютері малювати креслення та розміри не хочу, своїкреслення на папірці десь втратив, але при великому бажанні комусьпотрібно постараюся намалювати. Я розумію, що ДД велика рідкість уСНД, але все ж таки, хлопці, давайте максимальний репост може мійзапис буде комусь корисним і цікавим.
" На комп'ютері малювати креслення та розміри не хочу, своїкреслення на папірці десь втратив, але при великому бажанні комусьпотрібно постараюся намалювати. Я розумію, що ДД велика рідкість уСНД, але все ж таки, хлопці, давайте максимальний репост може мійзапис буде комусь корисним і цікавим.






Коментарі16
Велике спасибі! Сам зіткнувся з такою проблемою і сам зібрав замість того, щоб купувати за 10 УРАХУВАННЯМ інший моторчик двірників.
Добрий день! Як отримати цю плату щоб можна було пропаяти?
Не складно, за винятком того, що її складно витягувати перший раз, оскільки її роз'єм приклеєний до корпусу кришки мотора. Кришка без проблем скручується з мотора двориків.
Рахмет! Спробую помучитися, може щось вийде)
Збоченець… -)
Ніщо, зате працює і навіть не коротить) Я не уявляю як ти так точно знімаєш розміри з однієї плати і малюєш точну схему-креслення на комп'ютері, щоб потім роздруковувати і пиляти плату. Адже у мене теж є штангель циркуль і нормальний зір )
Так само, як і ти, напевно ... -) Лінійка, штангель і вперед. Я ж не малюю від руки, як ти, а в Діптрейсі (або в Спринті) відразу роблю розведення ...
Та в мене не було часу і терпіння малювати в Спринті ) Але це не найскладніше. Я трохи вмію там малювати.
Якби робив ЛУТом і спочатку травив, а потім свердлив, то були б тобі отвори в міді для центрування ... А взагалі, раніше, до появи програм для малювання плат, я малював плати на міліметрівці, після чого наклеював креслення на вирізаний в Розмір плати...
Це так. Але раніше коли я робив подібні речі, все одно свердло цокало в бік. Мабуть потрібен спеціальний міні-верстат, а не шуроповерт)
Так, свердлилка значно спрощує життя. -)
Проблему сповзання свердла вирішує шило, просто наколюєш майбутні отвори і потім свердлиш))
Типу як застосовують кернер для точкового удару по залізній поверхні перед свердлінням?
так))
