Ви таке бачили? ) Я так само вперше) Підвернувся мені якось цейблочок в інтернеті, шукав не пам'ятаю який На харківській розбірцідвієчники (за освітою) переклали напис на блоці як блок обмеженняшвидкості, хоча дослівно це означає "модуль закриття замків нашвидкості"., тільки на 14 пінів (на 6 контактів більше), який вмієсам закривати замки дверей (по ходу понад 22 км/год) і відкривати (точно знаю, що після викл. Запалення замки відкриваються), можливонавіть за допомогою затягнутого ручника. Запчасти на фото:R1215
Перед покупкою запитав у оператора з продажу, що за блок, з якоїмашини, на МКПП чи на АКПП, чи залишилися дроти з роз'ємом віднього У відповідь почув, що не знають, точно знають, що з Лачетті, з Кореї, дроти та роз'єми утилізуються ще до привезення нарозбирання.Вирішив купити та перевірити особисто. Куди. А тут післяпокупки розкриваю кришку, а там ніяких написів як і на блоцісигналізації. Просив Діму budaitis-a пошукати схему, унього це добре виходить) Так само голяк, хоча йому ця витівкасподобалася на рахунок штатного блоку закриття замків, який він такдавно собі хотів і не знав ніколи про існування готелю. Блоку наЛачетті.

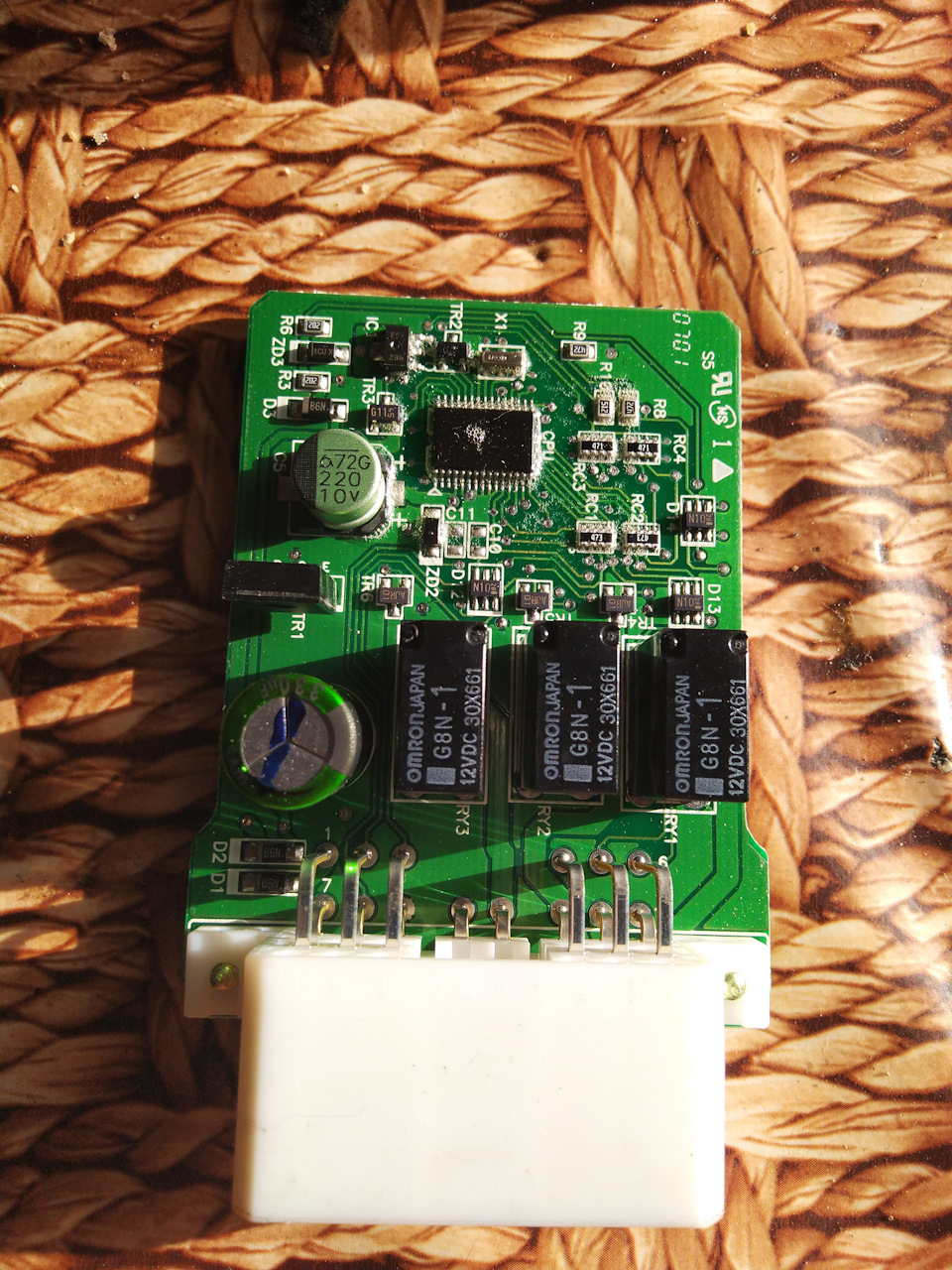

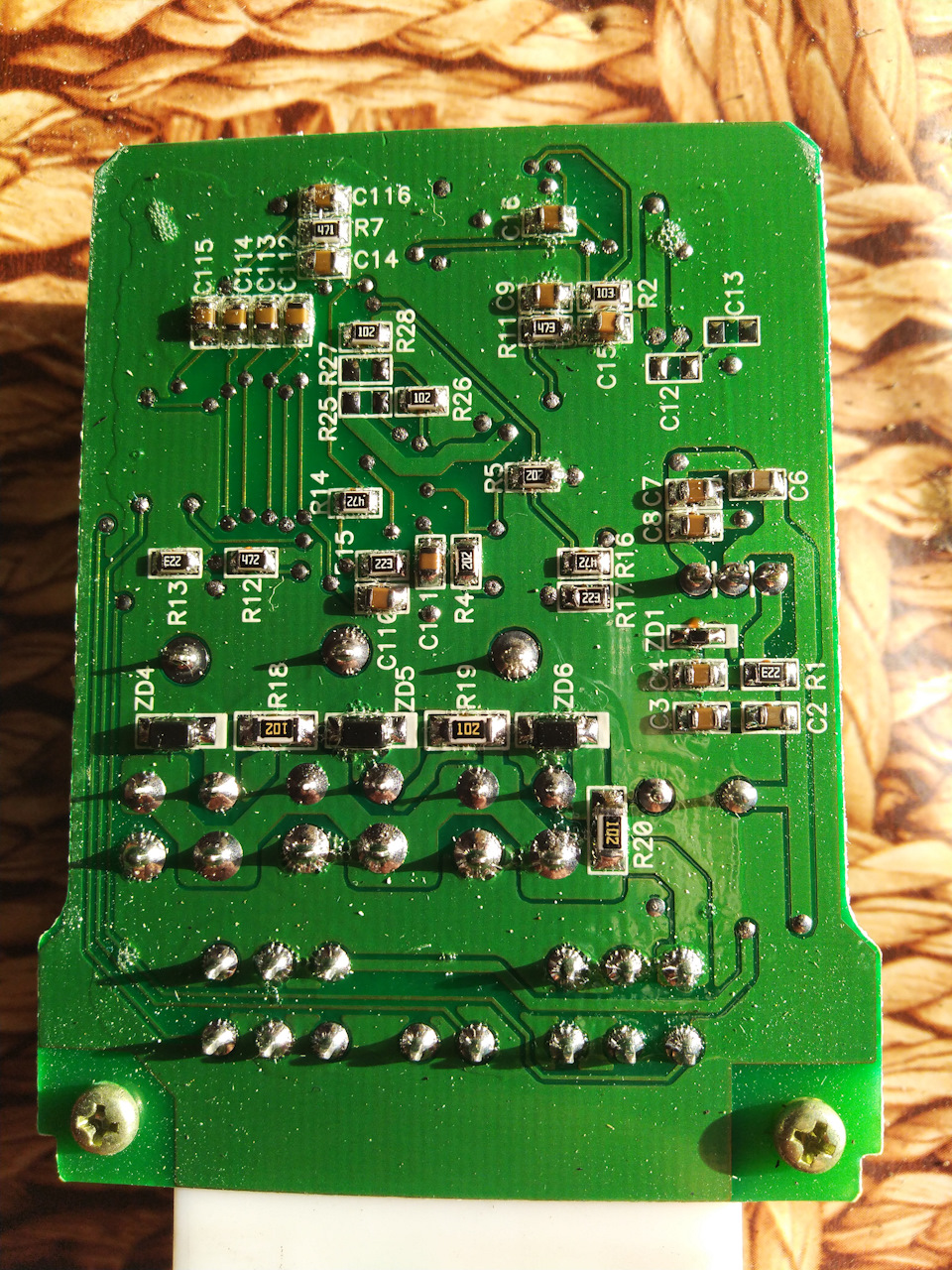

Вирішив відправити нашому електроннику ruslanck.Запару днів дослідження плати нам стало зрозуміло, що МК або навітьпроц тут якийсь за словами фахівця "маскові", не конкретна модель, на яку не знайти даташит.Все 14 пінів чомусь задіяні.Зрозуміло 2реле на платі які при перемиканні дають 3 можливі варіанти - 1й, нейтральний та інверсія 1го, тобто, закриття, нейтральне положеннята відкриття, ось точно кнопка ЕСП А тут 3е реле ще є! На якийсьхрін — навіть не можу припустити. Що воно може відкривати/закриватив машині, коли вона стоїть, а тим більше в ході? Руслан пообіцявзмалювати схему із плати. А я запропонував вже за намальованоюпринциповою схемою пробувати дротом з мінусу (типу як з маси), дізнавшись перед цим, де входи і де виходи, подавати струм (-12В)на входи і дивитися що буде. Адже замки з кнопки чи циліндрівзамків керуються мінусом. Датчик швидкості також дає імпульси помінусу (12В). На цей блок 100% йде ще так само струм іззапалювання. Ну із ДС (датчик швидкості) це зрозуміло. Але так самоя підозрюю, що ще й на діагностику. Так ось як із блоку сигналкиабо з блоку ССПС. Ну хай ще й із ручника (що до речі навряд чи).Разом я нарахував 12 контактів. Куди ще 2 — гадки не маю. Я вже невірю, що колись ми знайдемо електросхему. Хоча згадаємо, як деякі знас намалювали схему для AQS і датчик вологи. Схему Handsfree. Тожможливо і до цієї розгадки нашим колективом дійдемо. Ну це, звичайно, кому ця тема цікава.
Я вже говорив Руслану, якщо нам не вдасться точно вивчити штатнусхему давай створимо свою.
Пластиковий корпус є, роз'єм плати так само можна взяти з — стоковефото. І таким чином створимо яку захочемо розпинування і будь-якийалгоритм та умови роботи. Так само можна на платі поставити джампердля перемикання МК під зчитування імпульсів МКПП/АКПП, щоб замки незакривалися рано чи пізно. А от всі чотири номери з таким самимописом від Ніяза niyaz-kzn/span> :
96417200 - з рожевою етикеткою
96418905 - з блакитною етикеткою
96800684 - по ходу з білою, ХЗ ) Не знайшов.

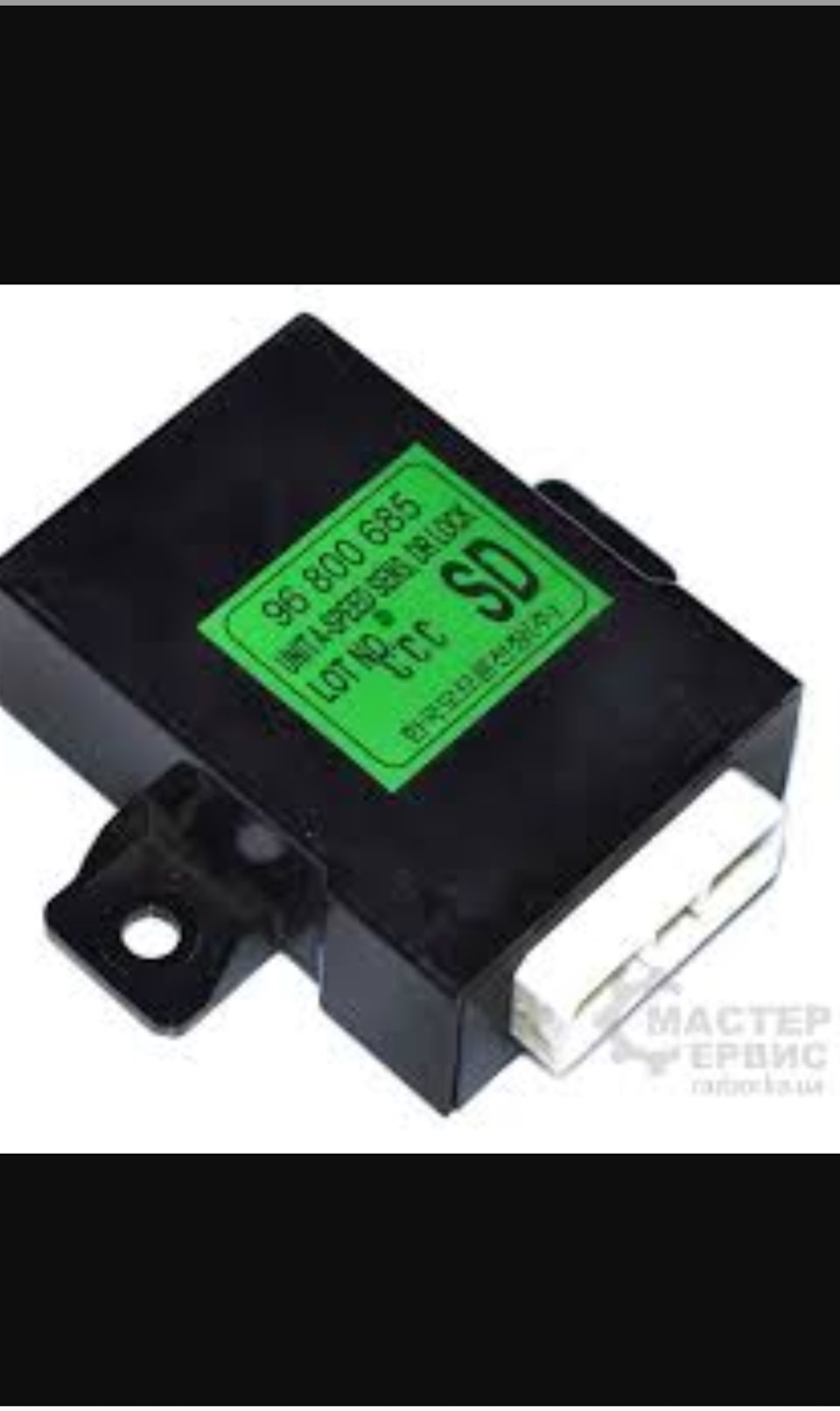

96800685 — із зеленою етикеткою
Мій у тому числі. Два номери поспіль.
Але цей блок по отворах ставати так само як і звичайний блок ЦЗ на8 пінів.
Схожі записи
Неопубліковані записи, частина 8 - Поїздка Лачем на Буковину.
Неопубліковані записи, частина 8 - Поїздка Лачем на Буковину.
0
Можливо, перший в Україні повноцінний клімат-контроль на Lacetti.
Можливо, перший в Україні повноцінний клімат-контроль на Lacetti.
20
З'явився у продажу комплект електро-складних дзеркал!
З'явився у продажу комплект електро-складних дзеркал!
8
Коментарі18
Ну, що, панове ... Сьогодні перевірив я цей загадковий блок ... Поспішаю порадувати власника - він працює! Розпинування, описана нижче, правильна. Пін 7 - кінцевики дверей Пін 11 - ДС. При подачі на нього сигналу генератора з частотою порядку 37 Гц (...
Відмінно! Тепер, громадяни-бажаючі, у кого МКПП або АКПП (ZF) шукайте такий ось як у мене з зеленою етикеткою. Я бачив у Кореї у продажу ще подібний юлок з рожевою етикеткою. він є аналогом мого блоку (старого/нового зразка блоки) або може бути це дл...
Відмінно, спасибі! Знатимемо, що треба шукати зелену! А фіолетовий провід теж вдалося перевірити, це точно кінцевики, як я припустив? Якщо відчинити двері, то при черговому наборі 22км/ч двері знову блокуються?
Так, ти мав рацію. Якщо імітувати його замикання на масу, то при повторній подачі імпульсів частотою 37 Гц відбувається повторне спрацювання замків.
Правильна розпинка розширеного блоку ЦЗ з урахуванням правильної нумерації та виправленням деяких помилок, обговорення нижче.1. Відкр. з водійського солдатика - W2. Закр. з водійського солдатика - SbB3. IGN2 (?) - Br4. та ключа - Y5. LgW6. B8+. - GW12.
Ну во, товариші, поки що тему можна закривати. За допомогою нашого лачетовода Євгена 8akademuk і його знайомого з Узбекистану нам стало відоме кольорове маркування проводів, а мені і розпинування 1. Bat - OrB2. Закр. з кнопки ЦЗ - LgW3 .Відкр. з кноп...
Чудово! Мої зауваження і питання. По-перше ти розпинування роз'єму навпаки написав. Тобто пін 1 білий, а пін 6 - помаранчевий (див. малюнок з ТІС нижче). З певною тобою розпинання багато в чому згоден! Тим більше, що кольори проводів збігаються з наш...
Так, 3е реле зайве. А коричневий провід я просто впевнений, що звідти ж звідки і на блок складання. Ні, колега, помиляєшся! ) Все правильно у мене, то 14й пін, а не 7й. Я це чітко бачу по фото плати, які я робив. А на рахунок кінцевика дверей – не ви...
Я пишу нумерацію, як вона вказана на схемах в ТІС! Дивись картинку! Дивимося зсередини на роз'єм з клемами-мама, ключем вгору і нумерація йде зліва-направо і зверху вниз. Усередині блоку нумерацію писав виробник блоку, вона може не збігатися з нумера...
Так, я ще тиждень тому особисто відстежив вихід з реле і точно вирішив, що це вихід струму на токлателі замком. , а по проводах діуге ...
Бує і так і назад нумерація! Я вже приклад з хундаєм навів. У нас прийнято так, ліворуч-право, див. малюнок. Це не я придумав. Вважаю тому що треба нумерацію наводити однаково, щоб не створювати плутанини!
Я впевнений тільки, що 2 піна вправо від напису 7 на платі це маса. І судячи з чорного дроту це і логічно. І по-моєму ще й 12-13-й пін виходи з реле і попроводам так само сходиться. Тому можлива тут номерація і правильна на платі.
Ні, вона правильна для виробника плати, але дзеркальна по відношенню до нумерацією прийнятої GMDAT на Лачетті. Я вже навів приклад блоку SSPS вище, там нумерація дзеркальна по відношенню до твого блоку ЦЗ і збігається з нашою.
Значить єдиний варіант, щоб все точно було ще й салонну проводку з цими блоком взяти
Я тут гальмую одного всім відомого хлопця, у якого є проводка від кореянки, тільки не відомо який там блок ЦЗ, свого часу не звертали на це уваги, але там є і хендс-фрі, і дуже дивна штатна сигналка і т.д. .д., так що шанси великі. У нього поки немає...
Сьогодні підпитаю скільки у Ташкенті за наявністю цих блоків, один собі замовив уже
Електросхема ЕСП корейською ) І що?
От іроди, всі пишуть ієрогліфами... Я зрозумів тільки BAT+А це більше Лачетті? Що за роз'єми такі - С222, С223?
