Блок SSPS 96413272 і 96413274. Різниця? А вся різниця в R31 :-)

Сьогодні хочу щоб ікалося 3м лачетоводам 1973-го року в моїйрозповіді; -) 3 наші відомі людини-одноклубника, у яких ми бралибагато чого з цікавого та корисного, хто постачав нам корисні тацікаві штуковини в машини) Так само ця тема буде цікава більшегромадянам РФ, а саме одноклубникам-лачетоводам, особливо у когоЛачетті на АКПП Нещодавно до мене звернувся товариш з Пітера зпроханням дістати для нього та його російських одноклубників з парублоків ССПС під АКПП, а значить у російській версії коробка Айсин, яка відрізняється тим, що частота імпульсів з її ДС в 2, 2 разименша за звичайний ДС з МКПП (6 імп./м.) Хтось бачив нахарківському розбиранні один такий (або навіть кілька).
Я можу собі в свою тачку поставити блок ССПС під ДС з АКПП Айсин імені не знадобиться множник швидкості :-) Є думка, що системапотихеньку перекриває соленоїдом подачу жижі в ГУР після 80 км/год.на 90% при швидкості 160 км/год.Якщо я поставлю блок 96413274 (підАКПП Айсин) у мене система почне рухати клапаном соленоїда з 36км/год. А максимальне положення перекриття буде після 70 км/година.Прикольно, але в моєму блоці вже є множник імпульсів в 1, 5 раза, який я замовив у Руслана ruslanck.
Я вирішив дізнатися, чим відрізняються обидва блоки. Велика подяказа інфу про номери блоків товаришеві з Пітера budaitisта його ровеснику з Волгограда vladb2016 За фото платийого блоку під АКПП :-)

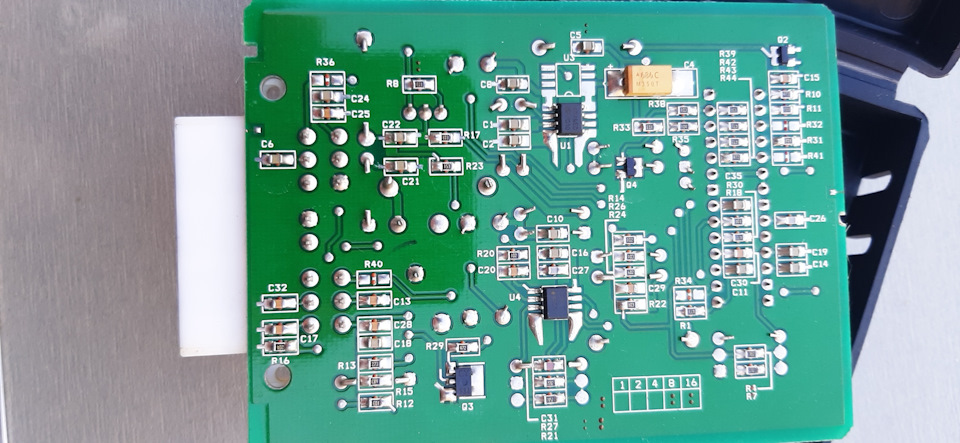

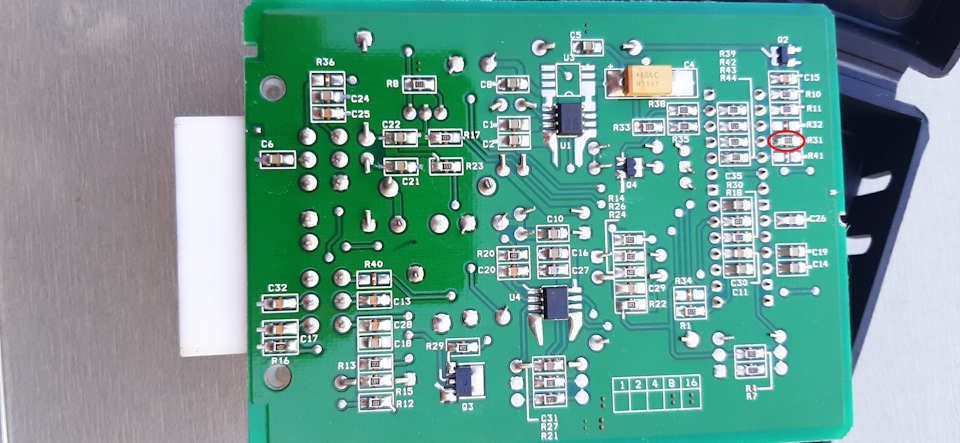

Порівнявши по фото плати 2х блоків з обох боків я зрозумів, що їхвідрізняє лише один резистор R31 на 10 Ом. 274-му блоці (під. АКПП)він є, а на 272-му його немає. І все) Така собі перемичка в пам'ятіконтролера для вибору кількості зчитування імпульсів з різних ДС.Ну ще номер запчастини відрізняє їх, а точніше остання цифра :-)96413272 під МКПП/АКПП ЗФ, а 96413274 під АКПП Айсін. Це була моятеорія, яку як теорему потрібно було довести) А довести можливотільки на практиці, і навіть не за кермом на швидкості. Відомостівийдуть дуже непрямими і відносними.
Вирішив збурити на соплях як-небудь RC-генератор узятий за схемоюонлайн-калькулятора його значень:cxem.net/calc/555_calc.php

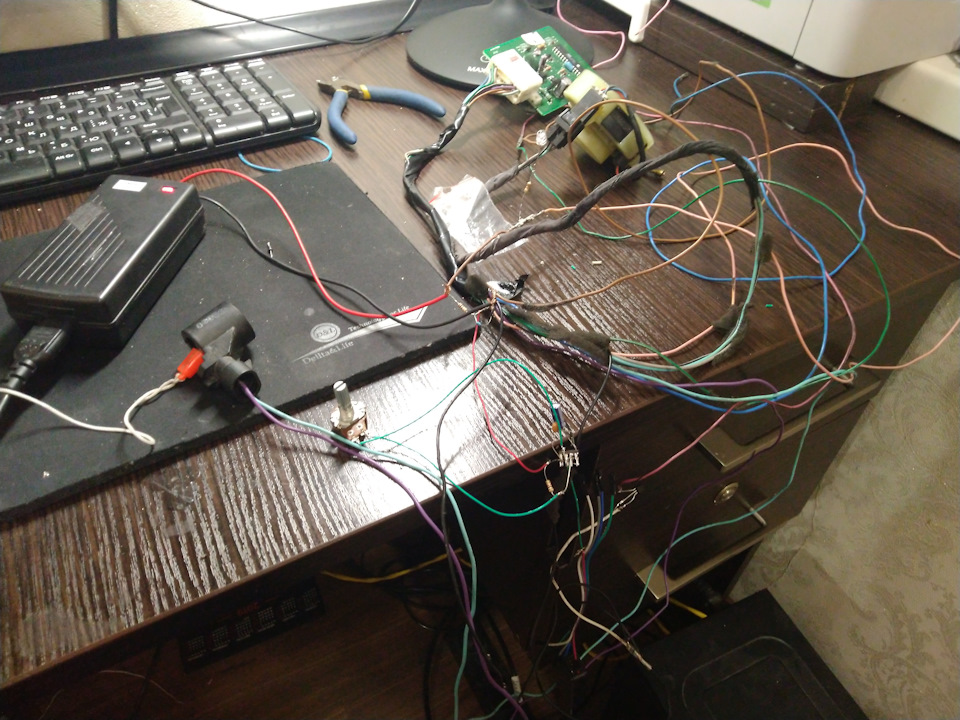

Потім з його вихід додав підсилювач на транзисторі через резистор10 кОм, щоб з імпульсів +5В отримувати імітацію сигналів ДС -12В.R2 свого лепака-генератора зробив змінним (до 10 кОм). У менезалишилося проведення торпедного проведення, а саме те, що йдечисто на систему ССПС. Я підключив свій резервний датчик поворотукерма, блок керування та чисто котушку клапана (не хотів знімативесь клапан). Ну ще зелений світлодіод для індикації несправностей (як на приладці). Вийшов у мене на столі такий собі перфоманс:-) Устендовому режимі імітував роботу ССПС

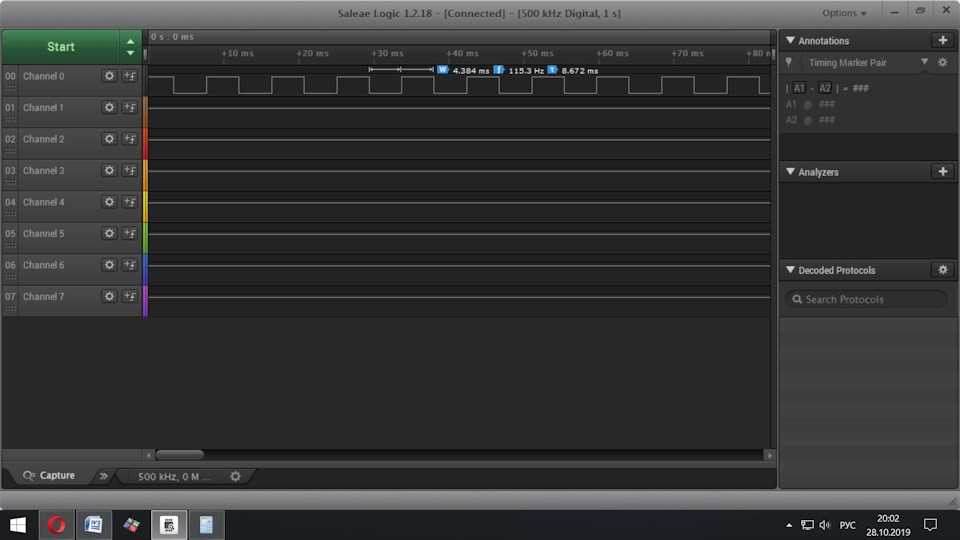

Змінюючи резист змінника я отримував різний вольтаж на клемахклапана та різну частоту генератора імпульсів. Частоту імпульсівміряв за допомогою USBшного аналізатора, що відображає графік ізначення в програмі Saleae Logic на комп'ютері. Де видається різнайого частота і як наслідок - різна напруга на клапан. > 180 гц –5В (при 2.7 кОм у ланцюзі RC-генератора)
1125 гц – 10, 5В (при 0 Ом у ланцюзі RC-генератора)
А ось коли я припаяв СМДшку на 10 Ом, де на платі написано R31отримав значно інші відомості. 54 гц - 1, 55В (при 10 ком в ланцюзіRC-генератора)
70 гц – 5В (при 7.5 кОм у ланцюзі RC-генератора)
115 гц – 10, 5В (при 4.3 кім у ланцюзі RC-генератора)
Різниця звичайно ж не пропорційна, але все ж таки помітна. Азначить я мав рацію :— ) Справа не в прошивці контролерів ATMega8L, а в резисторі-перемички режимів зчитування швидкості.
