Яскравим представником я вважаю знайомого товаришаRuslanck.
У недавньому пості я писав за чергову спробу налагодити датчиквологості: https://megadriver.org/p30758-datcik-vologi
Спроба не увінчалася успіхом.

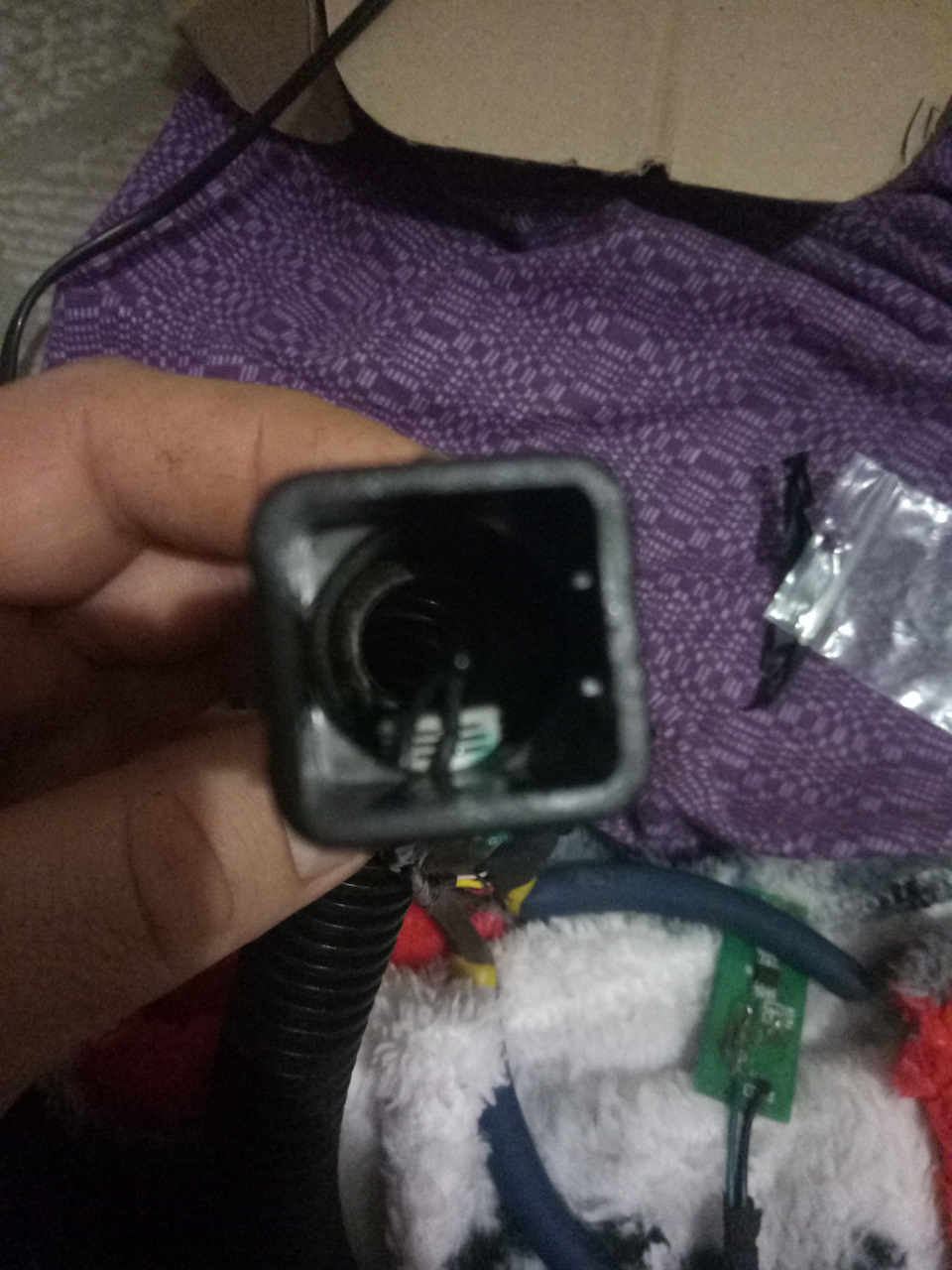

Від розпачу не знав що робити вже.Вирішив звернутися до Руслана.датчиками (t і HS), яка повинна влізти у виріз на кінці шлангааспіратора. Ця плата вставляється в трубку аспіратора і таким чиномвсе в зборі стає схожим на стік.
Ось такі ось у нас мікротехнології :-)

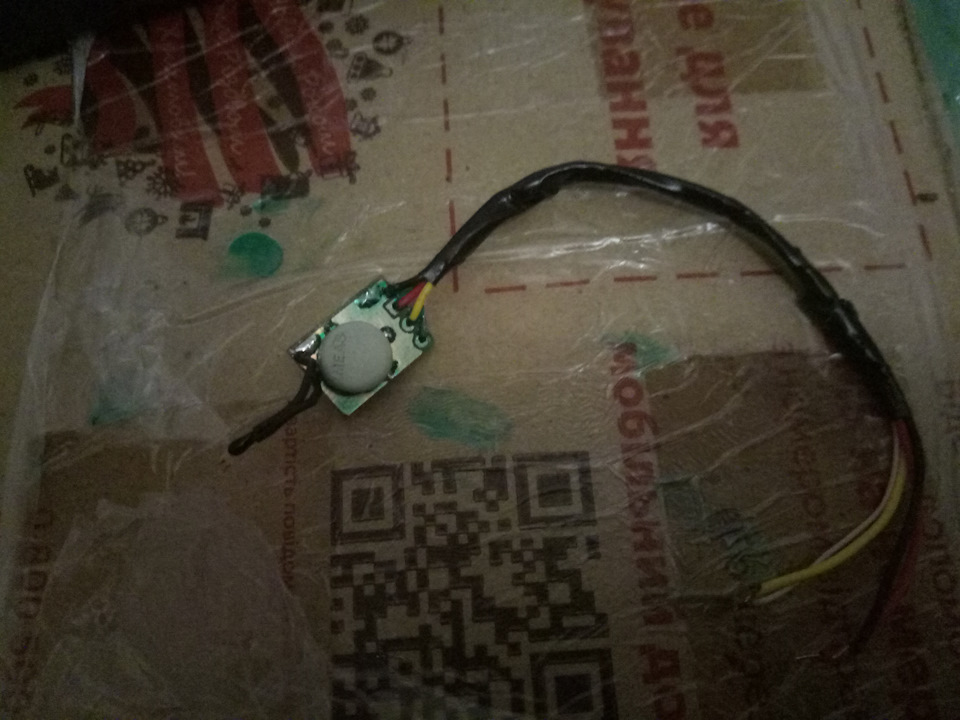

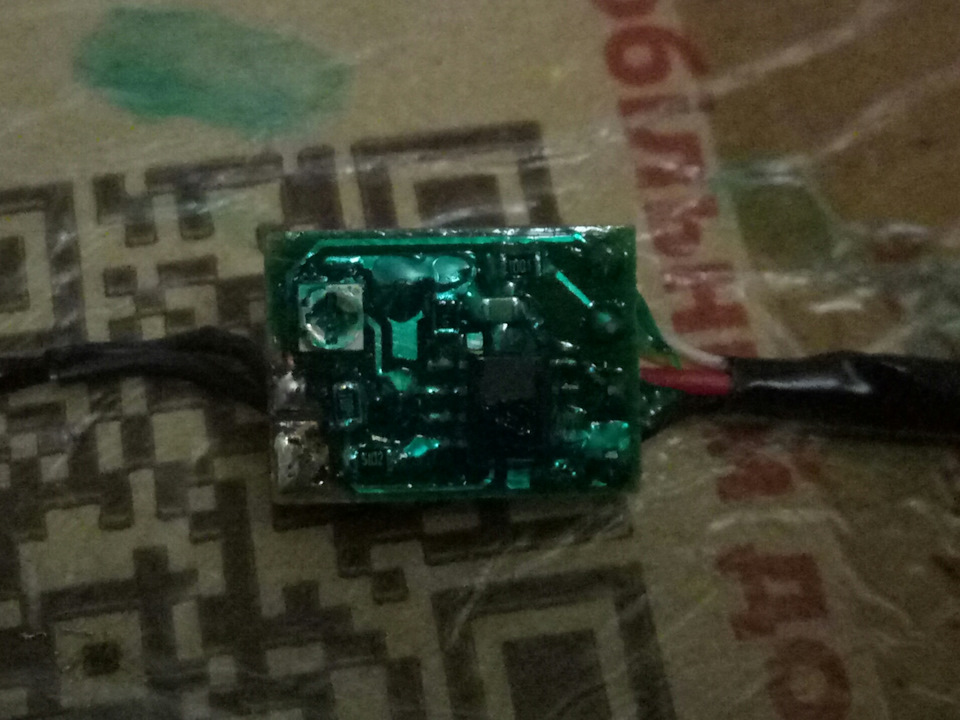

Схема виконана на двосторонній платі з переходами доріжок. >
Для наочності відправив йому фото з стокове плати.
ia.d-cd.net/50909e5s-960.jpg
доріжок, контактів і деталей.
Обійшлося мені все в 6 разів дешевше стоку :-) Звідкись я знаю, щоновий шланг аспіратора з усіма датчиками та проводами з роз'ємом на4 піна в Кореї коштує близько 60$ . Хто вміє паяти і цькуватиплати, той без проблем зможе заощадити ) Датчик HS коштує більшеліхтар - 1-2 $. Мікруха-таймер також небагато. Решта тим паче.Датчик температури можна взяти зі свого шланга.

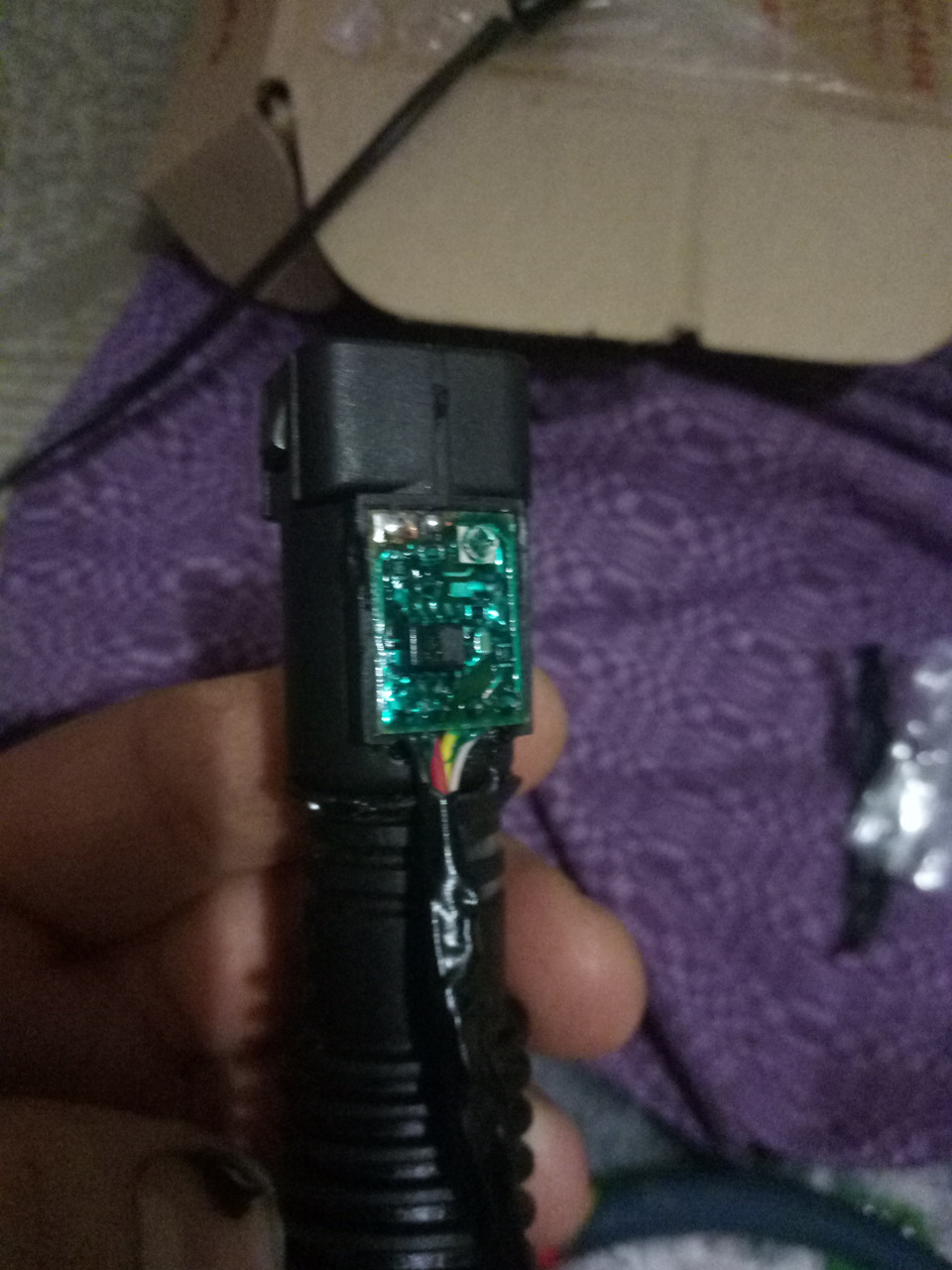

Я заколхозив дроти, все підключив і почав перевіряти. Із першогоразу не запрацювало. Навіть не міряв частоту, а одразу помірявнапругу на виході - 5В. Але чому? Як потім виявився у всьому виноюбракований змінний резистор. Довелося замінити його на постійнуСМД. І вулля! На відміну від стоку напевно не вистачає до повноїкраси ще кришки, яка закриває плату на коробі (на кінці шланга).ia.d-cd.net/16409e5s-960.jpg
Я просто обмотав її ізолентою для ізоляції та краса.
Хоча прилад ще жодного разу не спрацював… Погода суха, вся вологаноситься з салону геть.

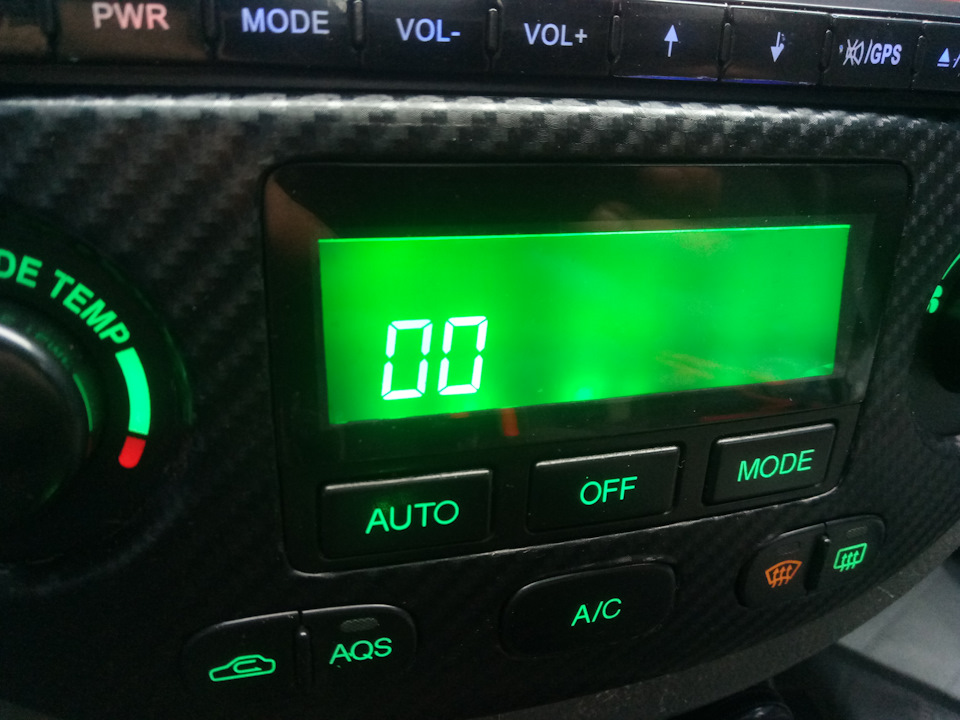

Єдине як я зміг перевірити наш саморобний сенсор це в прогрітомусалоні (понад 20 градусів) повіяв туди, де стикується шлангаспіратора з торпедо і кліму відразу зреагувала (ненадовго, на парусекунд) на вологе повітря, що надійшло в трубку. Значить, вонопрацює. Нарешті! )
Я не знаю яка чутливість датчика вологи у нас вийшла, Проте Русробив схему строго по даташиту HS1101, тому імовірно вийшлаправильна чутливість. Мірав кімнатним приладом температуру і вологув машині, то при 55% або навіть 60% датчик і не думавспрацьовувати, що, до речі, і природно. Мабуть, система чекає, колизбільшиться рівень вологи майже до 100%. Чекаю вологої погоди таопадів :-) Хоча починаються морози, так що по ходу не скоро я зможупобачити цей рух у справі…
Коментарі20
До речі, у мене, при тестуванні датчика були наступні результати 1. Вологість у приміщенні 10-15% (показання китайського годинника / термометра / вологоміра). частота на виході датчика - 7122-7140 Гц.2. Дуєм РОТОМ - ) тепле вологе повітря прямо в мор...
Я щось ніяк не можу зрозуміти і навіть повірити, як це у тебе в приміщенні (навіть на робочому місці) вологість 10-15%?! ) При природних умовах по ходу це неможливо. Або у вас в офісі крндер сушить повітря як влітку так і взимку?
Ну і Слава Богу! Нарешті ти заспокоїшся зі своєю вологою.
під вікнами з пікетом у тебе не сидів?)))
Якби він жив у Черкасах, то, напевно, без цього не обійшлося б. -)пікет був у личку. -)
І таки так)
Я затикав за них.
Ну нормально. Акуратненько.Файл друку не поширюється?
У мене його немає. Матеріал у вищезгаданого) Потрібно його запитати чи можна поділитися інфою.
Зрозуміло, як не будь спитаю. Напевно. Начебто і полювання заморочитися, а начебто і не треба воно. Може, коли більше часу буде. Ось з АКС точно морочитися не стану.
Якщо сильно нада, то це не секрет.
Дякую, Руслан, я і не сумнівався. Ось тільки сумніваюся, чи треба воно мені)). Тобто поки незрозуміло, сильно воно треба чи ні)). Як визначуся, неодмінно звернуся. .
Якщо зважишся, тоді нехай буде резистор замість підрядника трохи більше за опором, щоб трохи збільшити чутливість.
Е ні. Якщо наважуся, то цим коментом тобі навряд чи відбутися)) Питання буде трохи більше. Мені ось зараз цікаво, як воно без датчика АКС працює? Які проблеми можливі?
AQS це понти. Просто коли постійно спрацьовує ця опція, то може збиратися волога в салоні.
Розумію, що понти, тому вона мені і не треба. А ось вологість - цікава фіча. Ось і цікаво, як воно одне без іншого уживається. Адже окремо від АКС в блоці, резисторами, датчик вологості не активувати? Активується відразу і то й те. Тому на АКС буде п...
AQS без HS ще гірше буде, ніж у комплексі. А HS без AQS буде корисним у клімі автомобіля.
Ну, тобто ти проблеми не бачиш?
Звичайно. Втім, я до AQS звик і тепер якщо не включати його так став останнім часом чути запахи смердючі зовні ) Ще коли в ноги дме грубка то не так, а коли в обличчя ... ) Просто найкраще коли воно все є і все заводське.
Напевно. Але я живу в досить великому місті, 60% пересування по пробках. Щось мені підказує, що з AQS моя заслінка заіржавіє в положенні закрито. Жарт, звичайно, але мені він не потрібний. А ось вікна пітніють, це так.
