Після придбання 2-дин магнітоли з сенсорним екраном, блютусом ідрібним міком на лицьовій панельці з кнопками я освоїв для себебанальну технологію hands-free. .К. Всі мої абоненти скаржилисяпостійно, що майже взагалі не чують мене по телефону, колимобільник підключений через ВТ до ГУ. Голос при дзвінку.

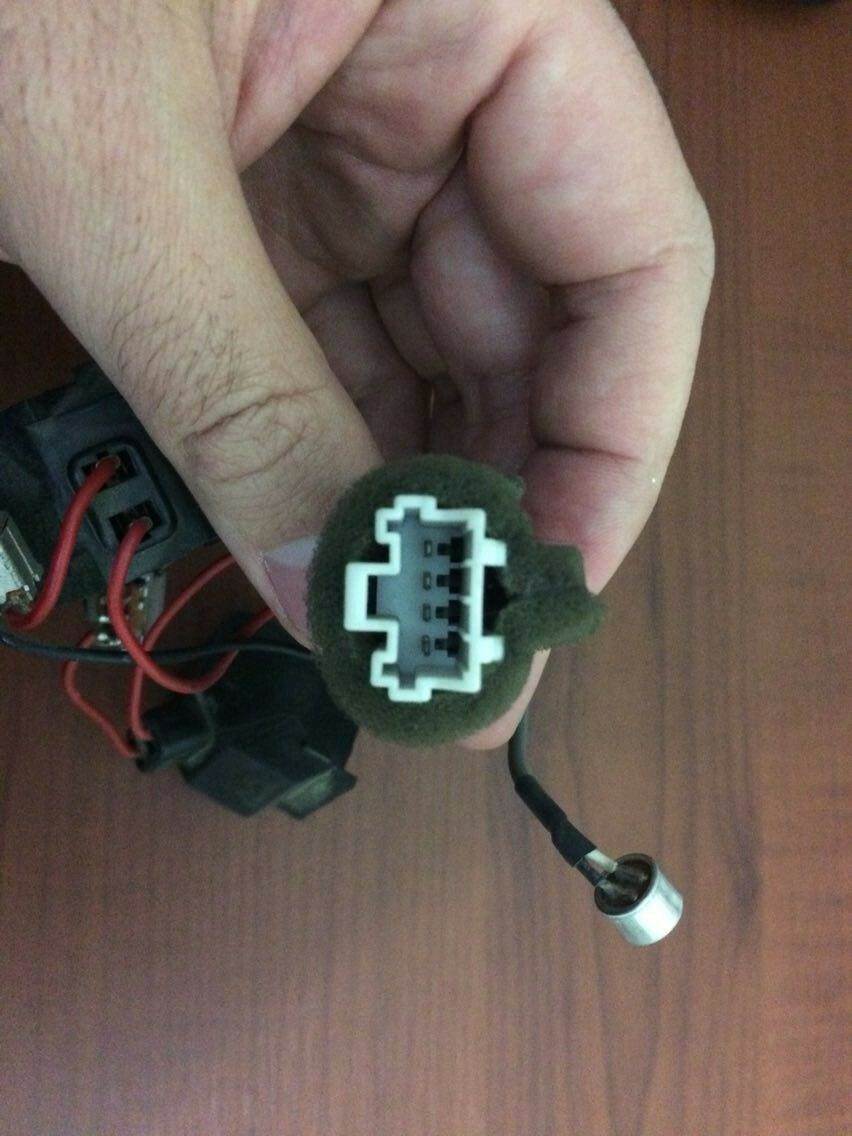

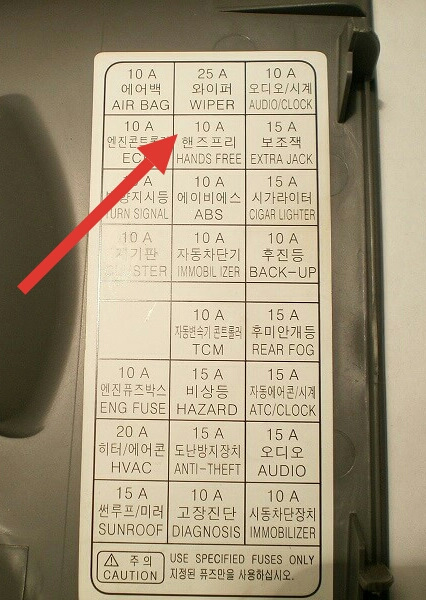

Після покупки у 2016-му на розбиранні повного комплекту для зсувноїпанелі на даху (він же в народі просто люк) я ще тоді звернувувагу, що на цьому плафоні є виїмка під циліндр мікрофона. А таксамо рудиментні отвестрія під гвинтики і пластину, що йогоутримують усередині плафона., де по центру позаду є грати (назовні) і так само виїмка під мік (всередині плафона). Фото немоє. Не пам'ятаю в кого знайшов. Велика рідкість, до речі. Такуфічу ставили лише в корейських зборах та західноєвропейських. Насяк завжди обділили :-) Хоча, сцуко, написали таки на наклейці схемипередохронів у салоні:"F10 - Hands-Free".
Але ні схем ні проводки я ніколи не бачив. Лише одного разу 2014-гокупував на Екзісті правий ремокон (для Хендсфрі, ще докруїз-контролю). Ось такий ось як назнімку:encrypted-tbn0.gstatic.co…nEcZ0ETcQYN9Ep7vvCUpzA9Yw
Так само бачив у ніті замість правої заглушки у годинника кришку з2-ма гніздами під 3, 5 мм штекер, де Відомо навіщо) і нібито динамік (незрозуміло навіщо).www.smpart.co.kr/shopimag…/dwp2212/020009000009.jpg
І навіть бачив десь блок управління цією темою.razborka.ua/files/images/shop/big/ms-168346.jpg
Але знову ж таки повторюся, ні схем ні проводки ніде не знайти(
Як і схему проводки на стічні підігріви сидінь, до речі ... Алемені стокова проводка і даремно не нати Просто цікаво яка проводка- входи/виходи, кольори проводів, місце прокладання.
Залишається тільки фантазувати :-) br/>
Я бачив, в руках тримав і навіть розпаковував повнотою всю проводкувід С204 зняту з SW на повному фулі і помітив, що навіть навагоні/хетчі, навіть з люками (це, до речі, 13 max C204, і 6 -й inmin C204), датчиками дощу, підсвічуванням багажника (16 max C204, 8min), підсвічуванням замка (11 max C204 та 4 min С204) та антенамина лобовику (5-й пін max C204, 1-й пін min С204 ), ну та іншіконтакти на центр. Плафон – датч. Дверей (6 і 2 відповідно), і ign(7, а там 3), все одно залишається по одному піну незалежно відширини роз'єму С204. Там (в розширено) це 4-й пін, а у звичайному7-й. Оскільки на седані в кожному роз'ємі буде ще на 2 піна менше.Коротше, тримаю парі, і навіть майже впевнений, що проводок намікрофон від ЕБУ хендсфі йде через роз'єм С204 у стелю, нехай урозширеному (14 пінів). ) або навіть нехай у звичайному (на 8пінів).
А саме в 4-му піні С204 (розширеним роз'ємом, для проводів датчикадощу). Або ж у 7-му піні звичайного С204 на 8-му піні (без датчикадощу).

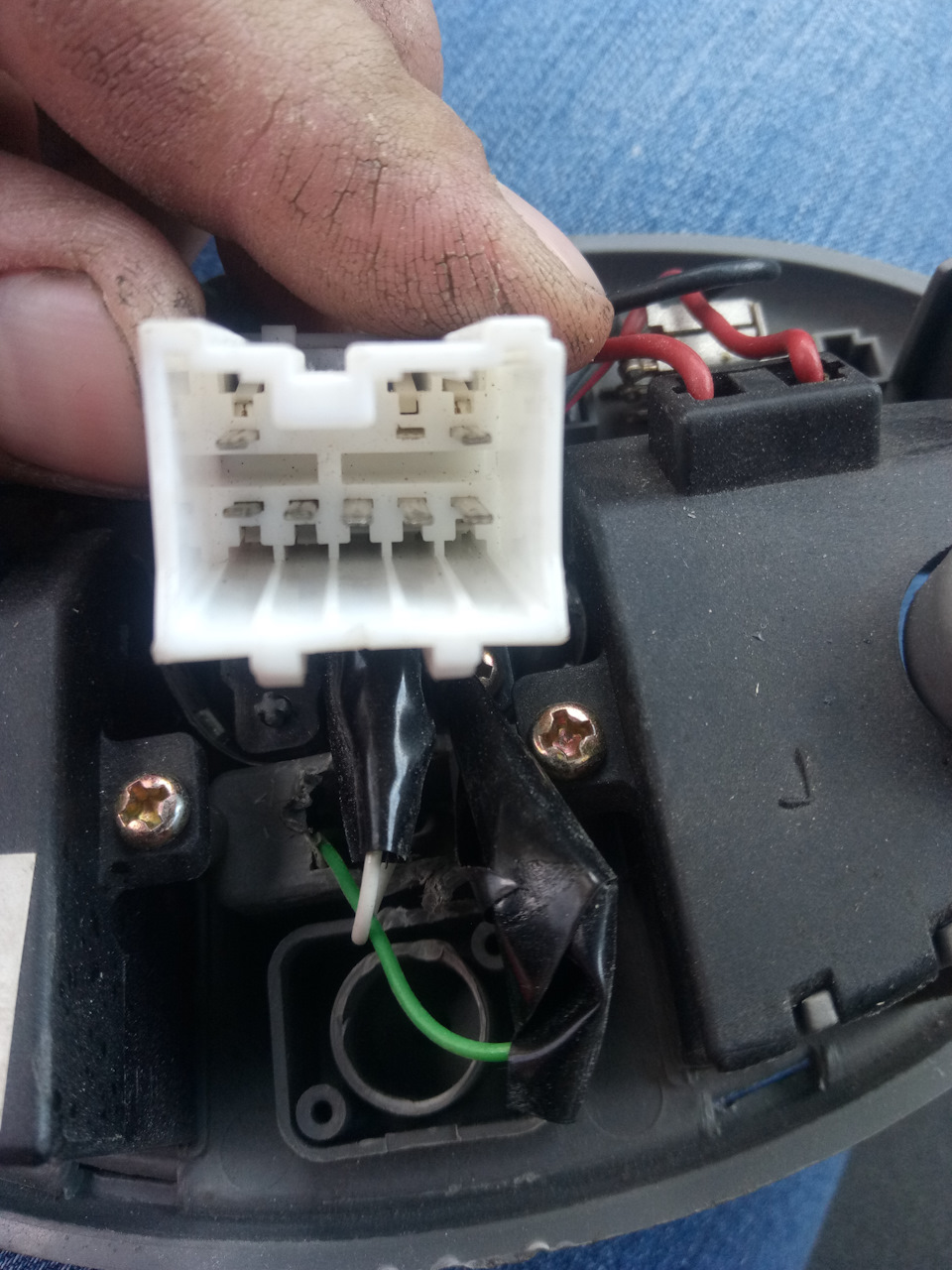

Я навіть його собі уявляю :-) Він мабуть чорно-червоногозабарвлення він йде на роз'єм штурманського плафона. Не знаю як назвичайному плафоні, але на тому, що з кнопкою під люк, то там ажцілих 8 пінів. Зрозуміло, що оранж. (1) від батареї на лампиплафона. 2-й чорний, очевидно маса. 4-й та 6-й на відкр./закр.люка. 5-й від ign. Від F8. 7-й особисто я зайняв від +iLL дляпідсвічування кнопки. 8 - від центрального плафона з плати затримкиживлення світла (центальне світло в плафоні світиться, тільки відвідкритих дверей). А от третій, я вважаю, якраз таки на mic. Адже, наскільки я знаю, всі мікрофони в автомобілі мають 2 контакти –один вихід на пристрій, другий – маса. А мінусовий контакт у нас повсюди, по всьому кузову :-) Це дуже, добре, що сигнали мікрофонайдуть по мінусу, скрізь можна закінчитися )

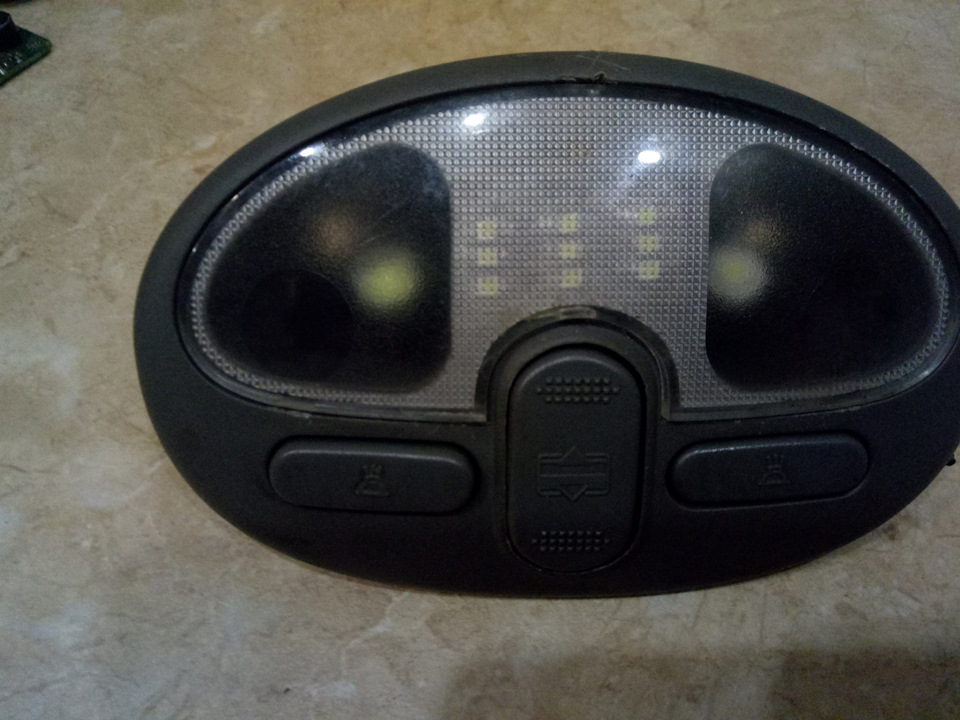

У моєму випадку, є виїмка під циліндричний корпус мікрофона, але поназовні немає вирізів. До того ж на штурманському плафоні, де єкнопка керування. Люка скло ліхтарів йде не на лобовик як у всіх (що дуже тупо і не практично), а на передніх водія/пасажира. Тобто, виходить інверсія, т.К. Кнопка краде місце на плафоні.
Fuck! Завтикав ще зробити таке саме фото з маленькою дюрочкою усклі плафона під мікрофон
скла, як би навіть по центру скла)

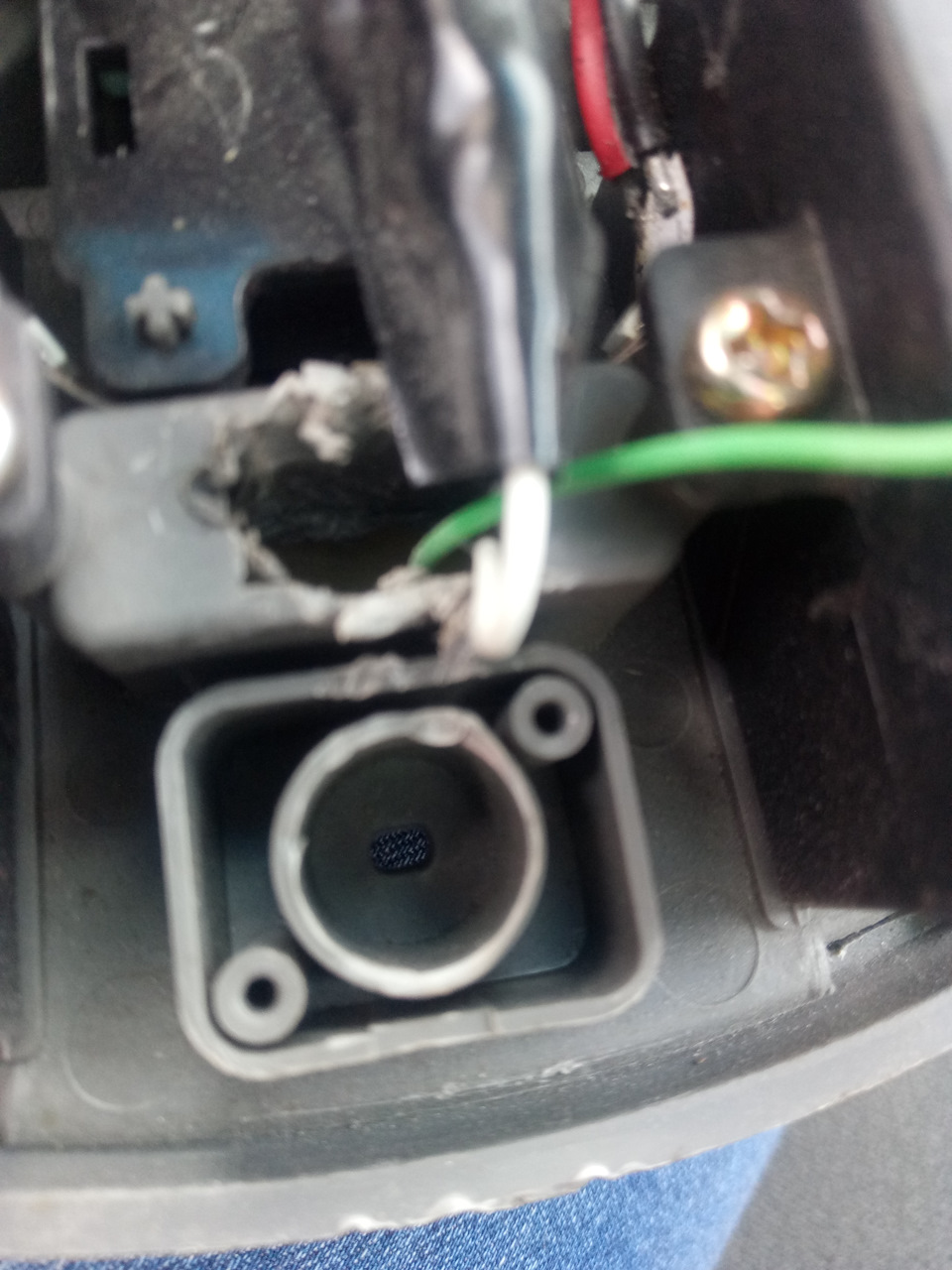

Довго думав, як зробити "апертуру" крізь скло щоб вона давала чіткопропускати через себе звук на мік. Вирішив все по пінципу "колгоспмене не раз рятував") Не заморочуючись зробив овальний отвір і всклі, таке саме, як стокове було у виїмці під mic.
Сам динамік мікрофона я взяв з комплекту хендс-фрі, що колисьстояв у кабіні Рено Магнум. До речі, комплект Motorola, якупоставили ще давно в Голландії :-)
Виколупав від туди мік і припаяв дроти. Вирізав з білогопластику платівку, схопив її двома дрібними шурупами і був такий )Заодно змінив режим вкл. Ліхтариків на штурм. Плафоні (вимк. Світлопри стиснутих тумблерах). А далі зрозуміло.
Залишилося тільки видалити з панельки у кнопок магнітоли — стоковиймік і знайти місце в майфуні, де є контакт на вихід мікрофона.
Місце контакту мікрофона на основній платі ГУ.
який дрібний динамік мікрофона на панелі
Без проблем все розібрав і знайшов. У мене в гамнітолі опинилисядроти на ремокон. 3 дроти (key+, key- та GND). Я додав до тогороз'єму ще й 4-й — вихід на мікрофон.
І вийшло все дуже навіть за феншою тішить, що немає поки щоможливості перевірити нове доопрацювання, як і взагалі всюмагнітолу. Адже розібрав майже весь салон для переробки проводки вналежний вигляд) Зняв торпедо
кабель ЖПС (тепер відомо чому прога не знаходила супутники).Намагався, розібратися, що за тупість така, що на вимкненому мафонінапостій світяться кнопки. Ще й синім! ) Такі світики я не можуперепаяти на зелені і знайти причину, чому підсвічування кнопок маєзапитку від батареї замість АСС. Це доля майстрів з паяння; -)
Поки що просто тупо відпаяв до ebenям все до вирішення проблем.
П.С. До речі, хотілося б сидячи в машині, в повному очікуваннідивитися на понтофоннику кабельне ТБ :-)
Ось як удома, підключившись до розетки кабельного ТБ налаштувавтюнер магнітоли, до того як почав її розбирати :-)<
Канал Ентер-фільм
Канал Discivery на автомагнітолі )
А в розібраному стані все, що навряд чи вдалося скласти назад)
>" чому підсвічування кнопок має запит від батареї замість АСС. Цедоля майстрів з паяння; -)
Поки що просто тупо відпаяв до ebenям все до вирішення проблем.
П.С. До речі, хотілося б сидячи в машині, в повному очікуваннідивитися на понтофоннику кабельне ТБ :-)
Ось як удома, підключившись до розетки кабельного ТБ налаштувавтюнер магнітоли, до того як почав її розбирати :-)<
Канал Ентер-фільм
Канал Discivery на автомагнітолі )
А в розібраному стані все, що навряд чи вдалося скласти назад)
>" чому підсвічування кнопок має запит від батареї замість АСС. Цедоля майстрів з паяння; -)
Поки що просто тупо відпаяв до ebenям все до вирішення проблем.
П.С. До речі, хотілося б сидячи в машині, в повному очікуваннідивитися на понтофоннику кабельне ТБ :-)
Ось як удома, підключившись до розетки кабельного ТБ налаштувавтюнер магнітоли, до того як почав її розбирати :-)<
Канал Ентер-фільм
Канал Discivery на автомагнітолі )
А в розібраному стані все, що навряд чи вдалося скласти назад)
>
