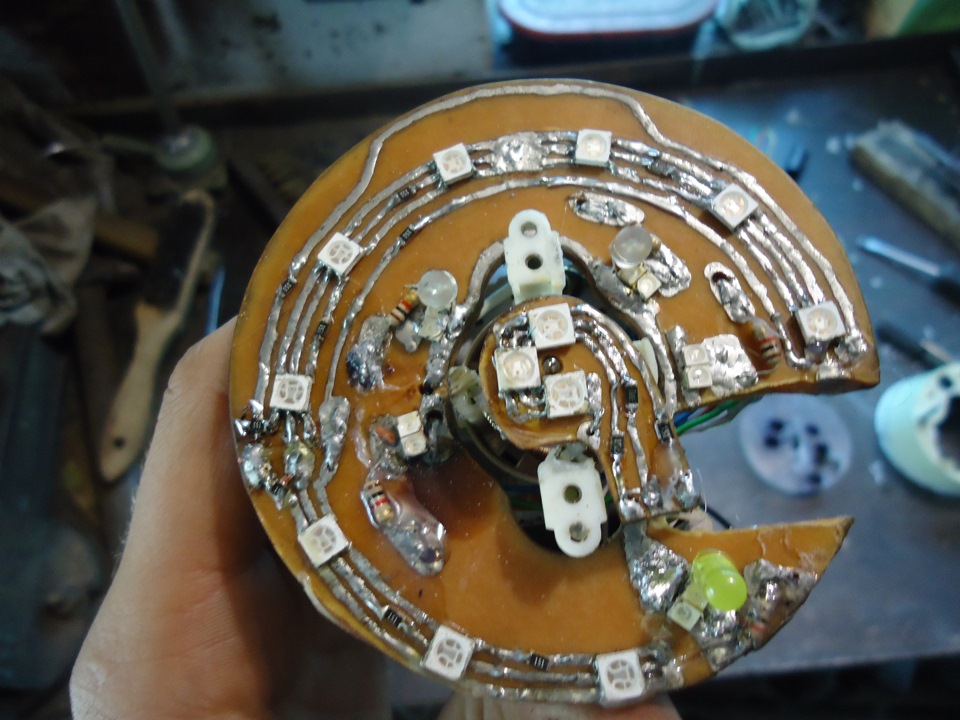

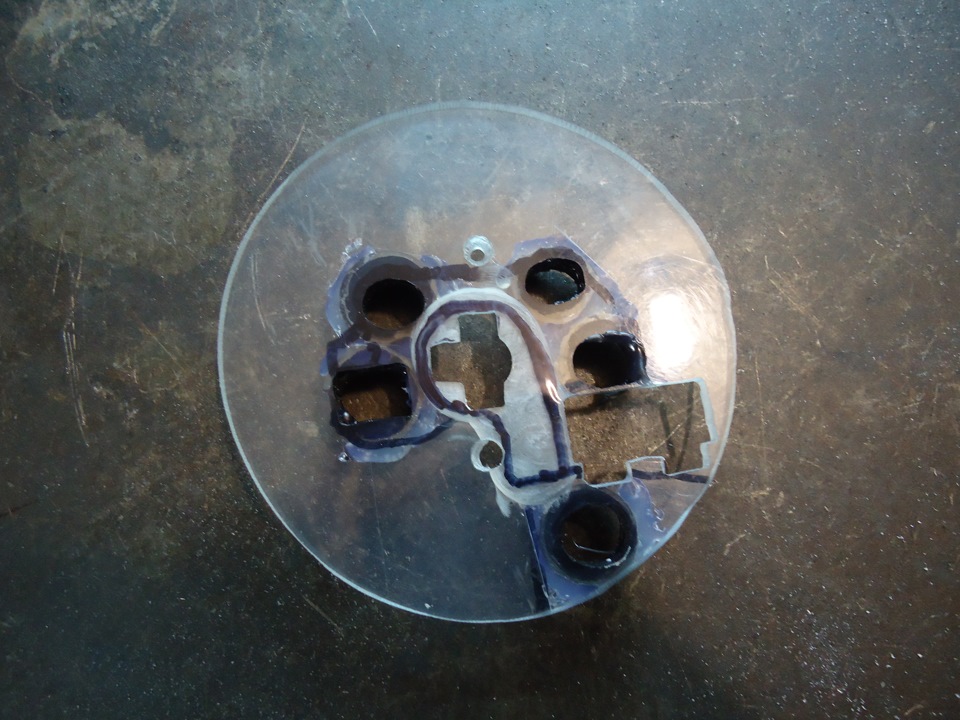

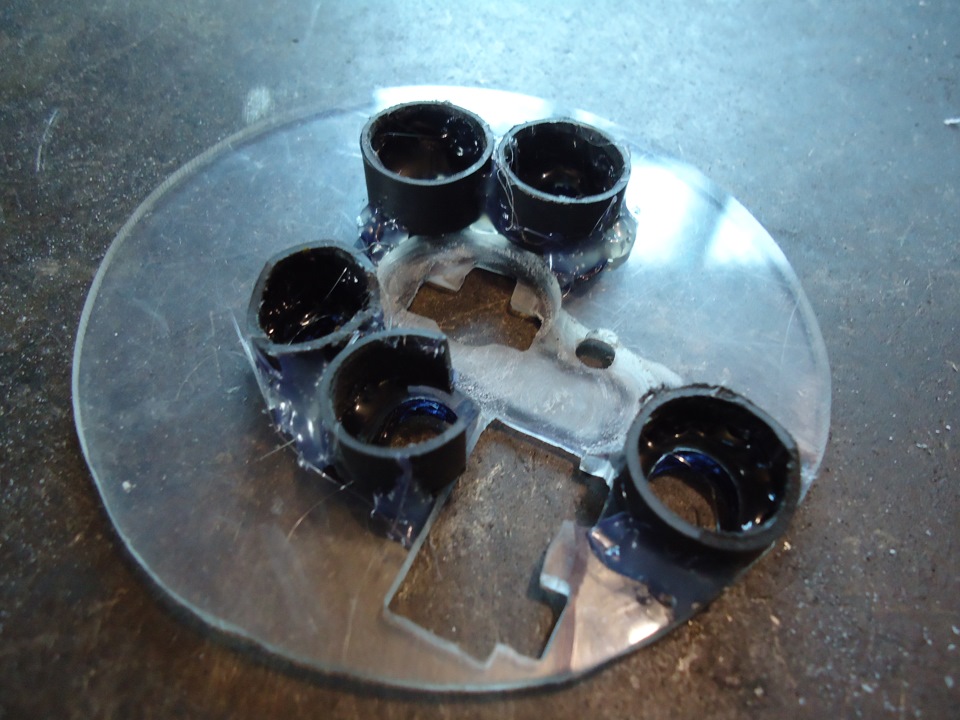

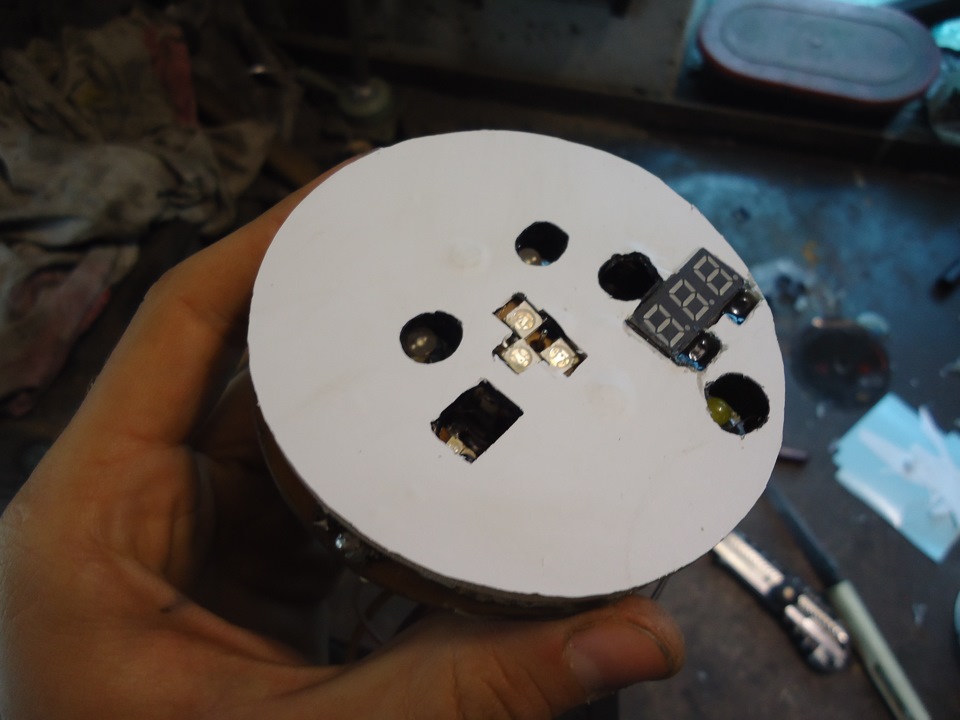

сьогодні добив я приборку нарешті! =) випав день, і вийшло так щопровозився я з тахометром цілий день, розкидав його повністю ізібрав заново усуваючи косяки ... У мене за ці пів року майже БКвпав на пару міліметрів, у попередніх постах це видно, на стрілціне світився зелений колір і два резистори були переплутані місцями, через це були плями на циферблаті кольорові, і я для цього запихавще стрічку на 12 світлодіодів додатково щоб світіння булорівномірним ... Тепер же плата світлодіодів відсунута максимальноназад, далі уперлася в конденсатори, і від додаткових світлодіодівстало можливим відмовитися, це знизить температуру всерединіприладу, а то раніше аж пластик на тонуванні плавився ... Післярозбирання розвалилася підкладка, довелося робити нову з 5-тиміліметрового оргскла, цього разу все зробив якісніше трохи...контролек щоб не було засвіток паразитних, а то минулих я трохивіддавало на циферблат ... На оргскло наклеїв білу матову плівкудля світлорозсіювання, а всі контрольки повирізав що б через плівкуна циферблати не відсвічувало…
Бк приклеїв 505 клеєм, щоб більше не тікав нікуди)
ну і все зібрав до купи)

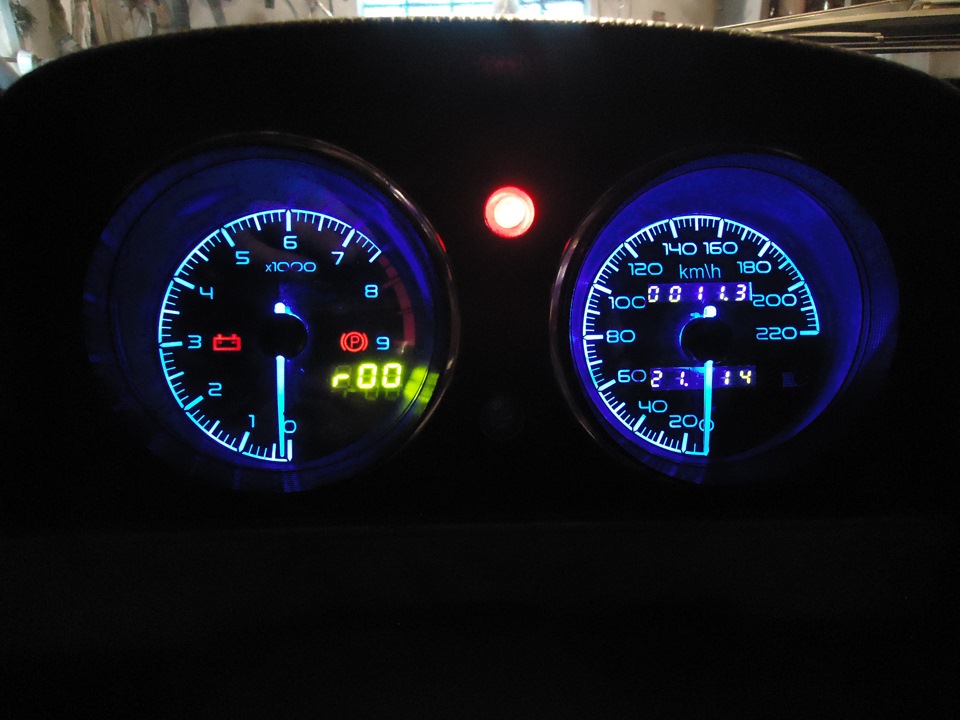

так само перед блоком запобіжників я поставив хустку з 6-маперемикачами для управління кольором, ніяких надкрутих контролерівя не ставив, так як це всього лише приладка, тут не треба нічоготакого, достатньо того, що можна вибрати з 7 кольорів окремо колірстрілки і колір циферблатів. В живу на багато соковитіші закольори, а тут фіг відрізняються... Зелений з синіми стрілками
Запчастини на фото:1000071червоний
жовтий
блакитний (стрілки теж блакитні, фотик псує картину, а колірреально крутий, начебто білий, але на багато свіже! )
, дуже соковитий в живу) та й мій нинішній варіант - білий зчервоними стрілками = )
ну і в спідометрі вже все працює, на нижньому табло висвічуєтьсятемпература салону (перше число) і температура за бортом (другечисло), зверху світиться добовий пробіг, управляється усе це зКалиновского подрулевого однією кнопкою, при короткочасномунатисканні зверху висвічується деякий час загальний пробіг, принатисканні на 5 сек — добовий обнуляється, при натисканні на 10 сек— екрани змінюються місцями=) це спорудив Полторакота з укр.форуму=)
якщо раптом навіть сподобалося, не забуваємо про пальціЫЫЫ=)
Коментарі20
А можеш посилання на цей форум дати?
vaz2101.ru/forum/viewtopic.php?f=68&t=35434ось посилання на мій бортовик, там набагато більше інформації ніж тут ...
Спасибі)
Не знайшов там схеми одометра, можеш скинути?
в сенсі друкованої плати електроніки на одометр? у мене її немає, мені всю електроніку робив знайомий, я тільки монтував всю цю справу в прилади
Классно)А є докладний опис, як усе робив)
дякую) на жаль повністю всього процесу немає, коли все робиш, то забуваєш за фотик, та й часу то особливо нема, хочеться швидше зібрати) трохи більше інформації є в бортовику на російському форумі 2101 ...
Ну що я тобі скажу ... Автогейдж ти впевнено обійшов) І підсвічування тепер можна як в іграшці який, під настрій міняти.
та так, як то ГАГА-стайл вже приївся до не можу))) самий сік мати вибір, а не задовольнятися тим що є =) поставив у перший день червоні стрілки і біле тло, дівчина відразу помітила) правда сказала що з синім було краще, пару сік і у мене синя приладк...
Як я вважаю, для налаштування кольору у тебе підстроювальний різюк на кожен канал? Де їх сховав?)
еээх, не уважний ти=) я ж писав про перемикачах, у мене просто кнопочки мікрики стоять у кількості 6 штук, я їх припаяв на монтажну плату і приклеїв її під торпедою біля блоку запобіжників, ліворуч від колонки) там і не видно їх і доступ вільний) спо...
Ой так, соррі, прочитав про, а в голові тільки захоплення від побаченого залишилося)
та гаразд там, приладка як приладка))) відмашки стрілок не вистачає(((
Ти забув що таке рідне підсвічування і що з нею видно? Я вже про компи мовчу. А відмашку - зроби!)
та ось відписалася грамотна людина яка займається тюном Ланосовських панелей, каже що моя панель погано піддається відмашці, присутні підсмикування стрілок при помаху, так що це скасовується ... (
По суті - її можна зробити навіть на рідних приладах (крім кілометр-годинаметра) - через діод відокремлює підключити до обмотки, минаючи електроніку, конденсатор і шим-генератор ...
хз хз, я в цьому взагалі не кулька((( ти зроби, потім поділишся схемами=))
)) Я на основі приладки 2110 свою робитиму, там вже є відмашка)
млинець, реально круто!просто залік!у мене слів немає як це круто))
так гаразд, нормальні 06 прилади=) я вже звик до них=)
