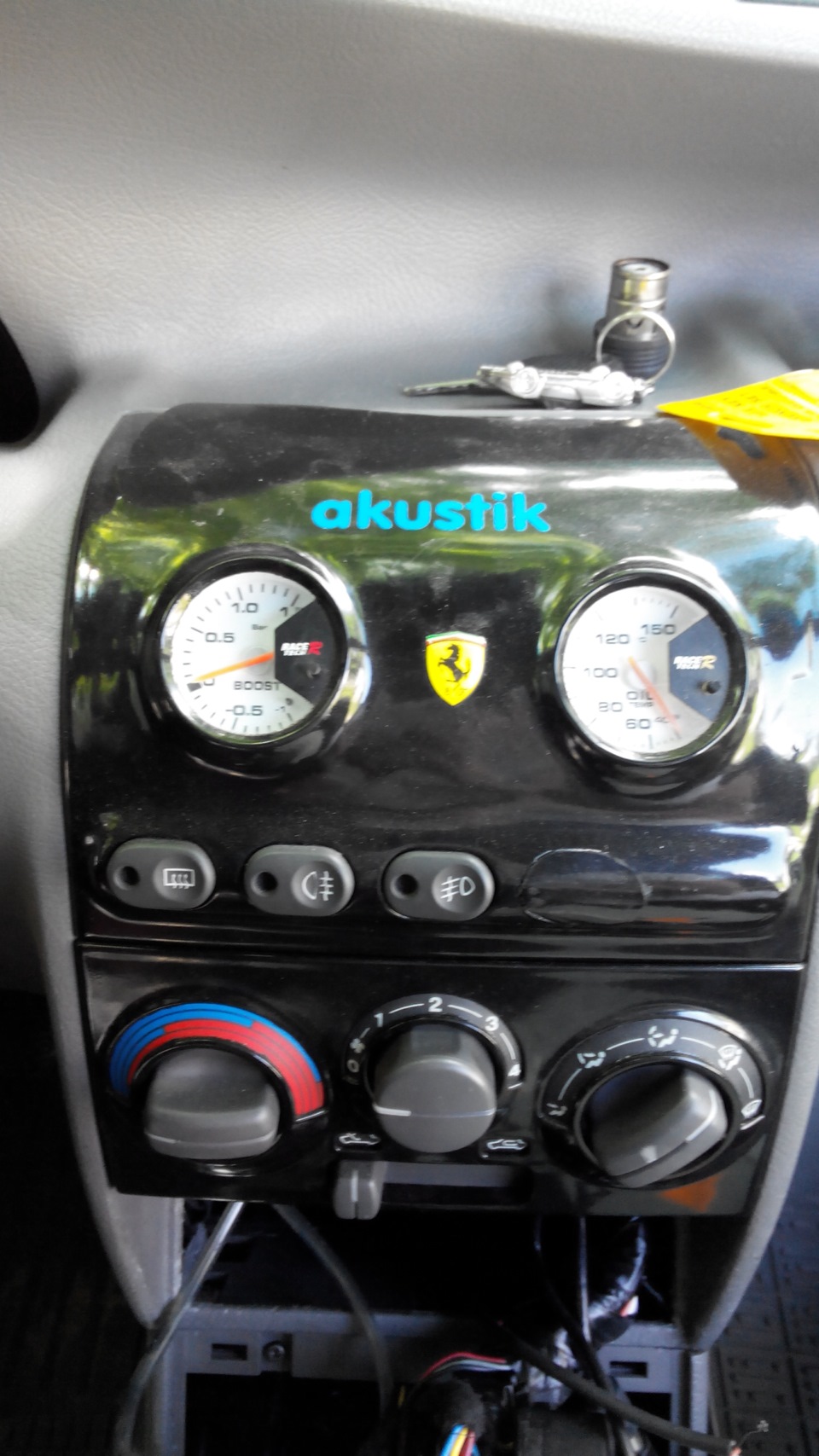

При покупці датчик буста працював… ну тобто показував тиск, але осьвночі його не видно. Підсвічування за ідеєю має бути, і приустановці центральної консолі я знайшов два дроти.
Витягнута магнітола та кишенька для барахла знизу
Перший ішов на датчик буста, там три жили:чорний, білий іпомаранчевий.
Другий ішов на датчик температури олії, там п'ять жил:чорний, білий, помаранчевий, зелений і червоний (його я спробувавпідключити, але ніякі дроти не включали підсвічування, тому буловирішено віддати в руки електрика)

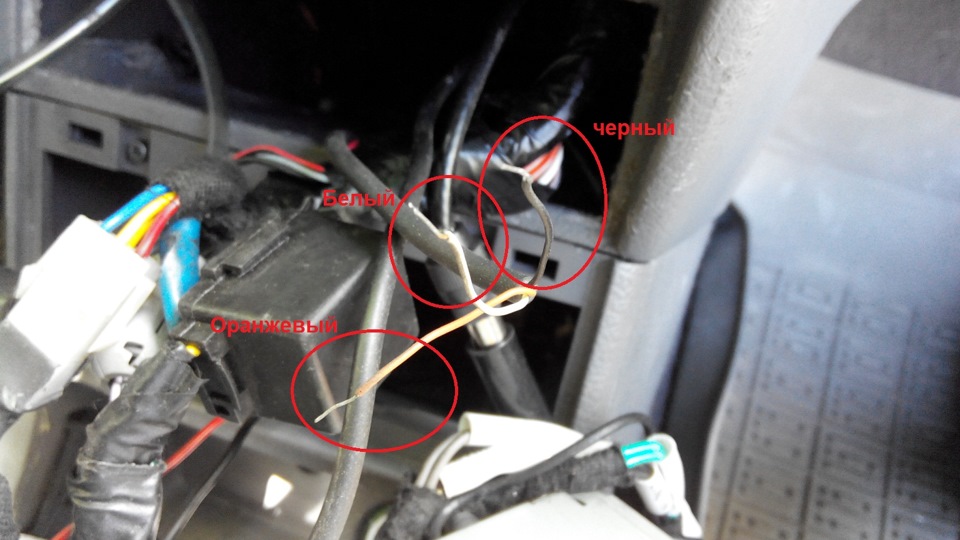

проводу на датчик буста

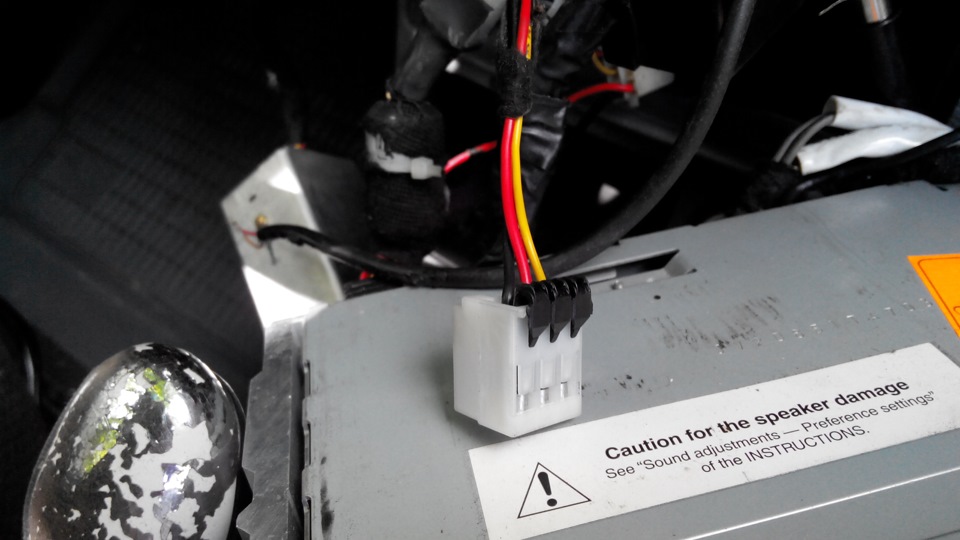

За задумом підсвічування повинно горіти тільки при включеннігабаритів, тому я вирішив приєднати його до підсвічуванняприкурювача. Постійне харчування, жовтий — живлення череззапалювання, чорний — маса Спочатку я просто оголив проводи датчикабуста, встромив у штекер чорний провід, так як ця маса булапо-любому.Білий і помаранчевий були під сумнівом .
І по чергово підключав ці дроти до червоного і жовтого на штекеріприкурювача.
Цим методом я знайшов що білий це харчування, а помаранчевий - це "хрін знає що", я його заізолював. А білий підключив дожовтого.

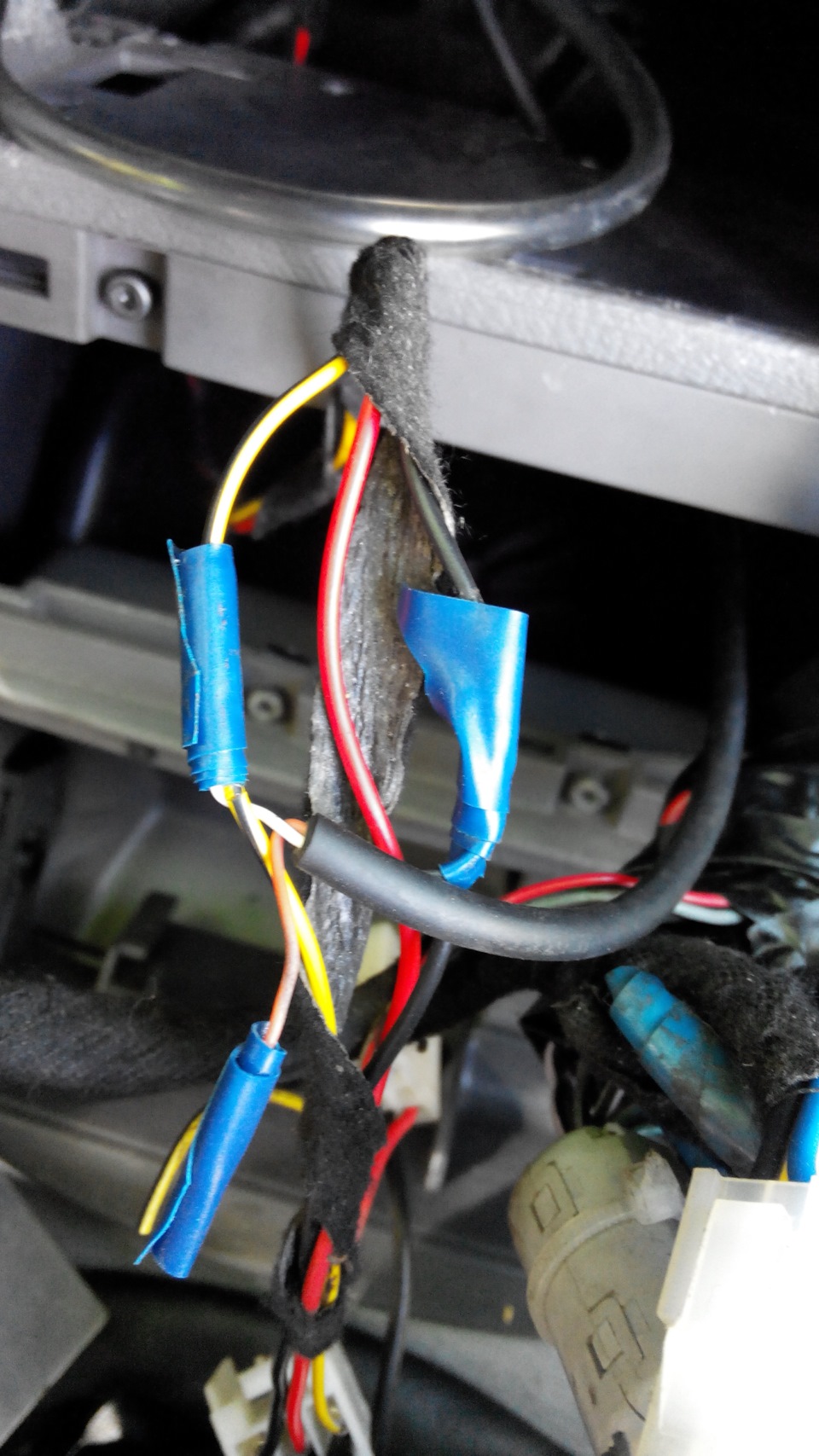

Просто розрізав дроти на штекер прикурювача по середині, під'єднавдроти з датчика буста та заізолював.
Підключено та ізольовано
<

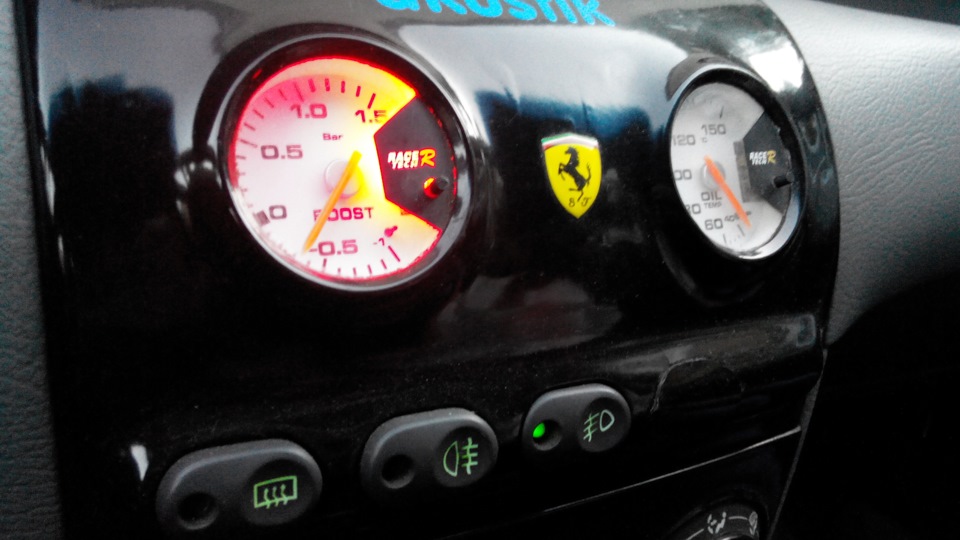

Власне і все, ось що вийшло, підсвічування там 4 і можнаперемикати:синій, червоний, білий, бірюзовий)))))
готово)))))
