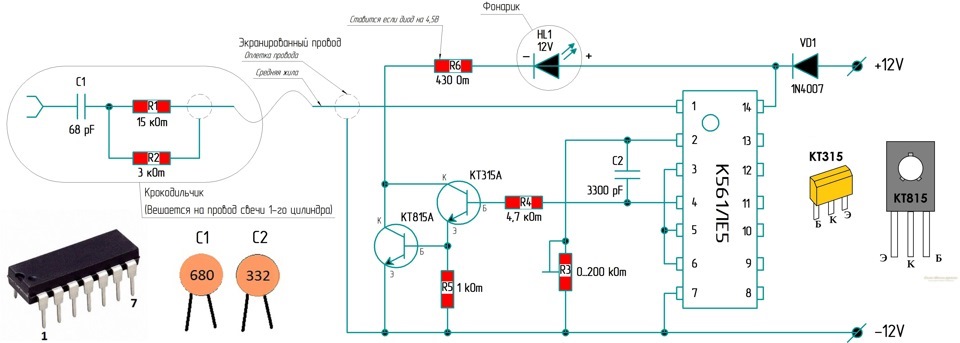

За основу було взято схему на таймері К561ЛЕ5,
Схема яку красиво розмалював Максим Чега нік maksikwiner

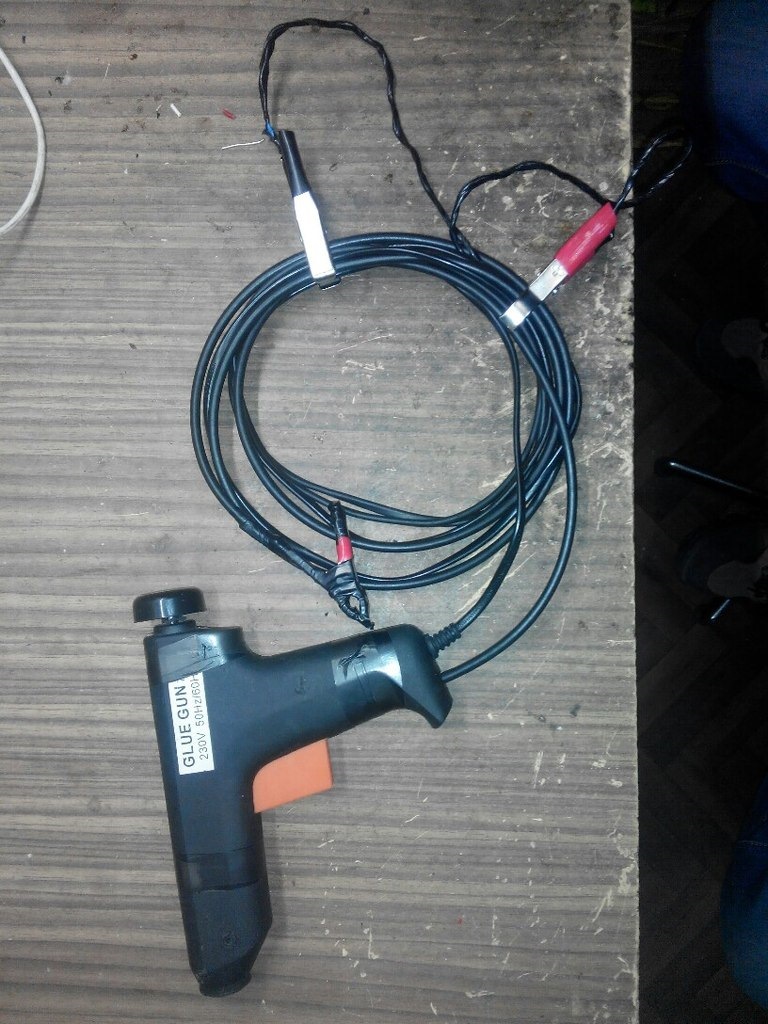

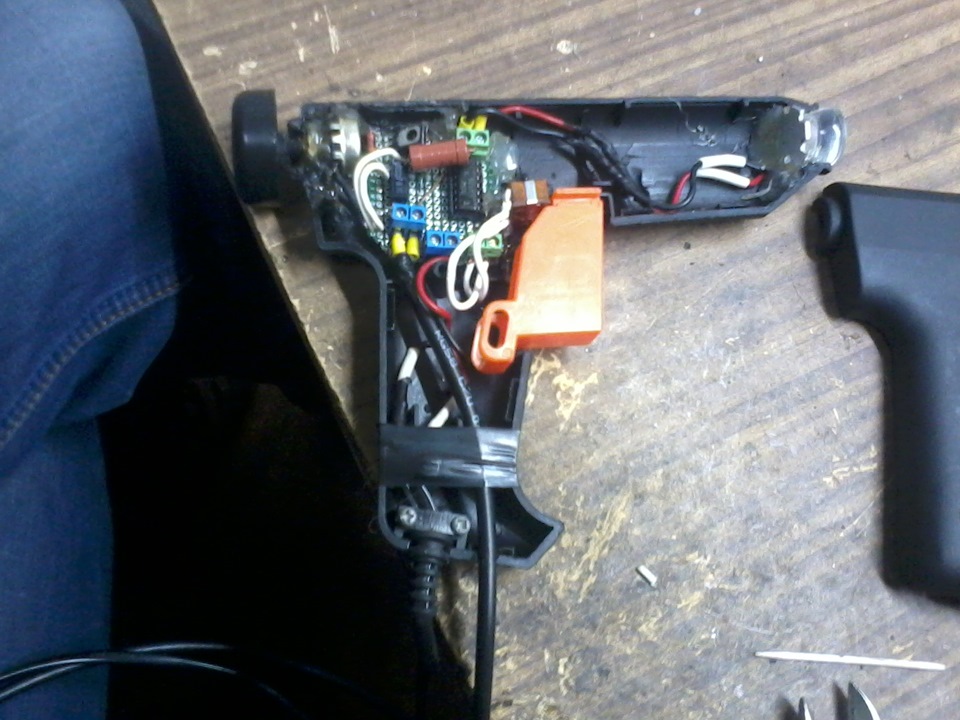

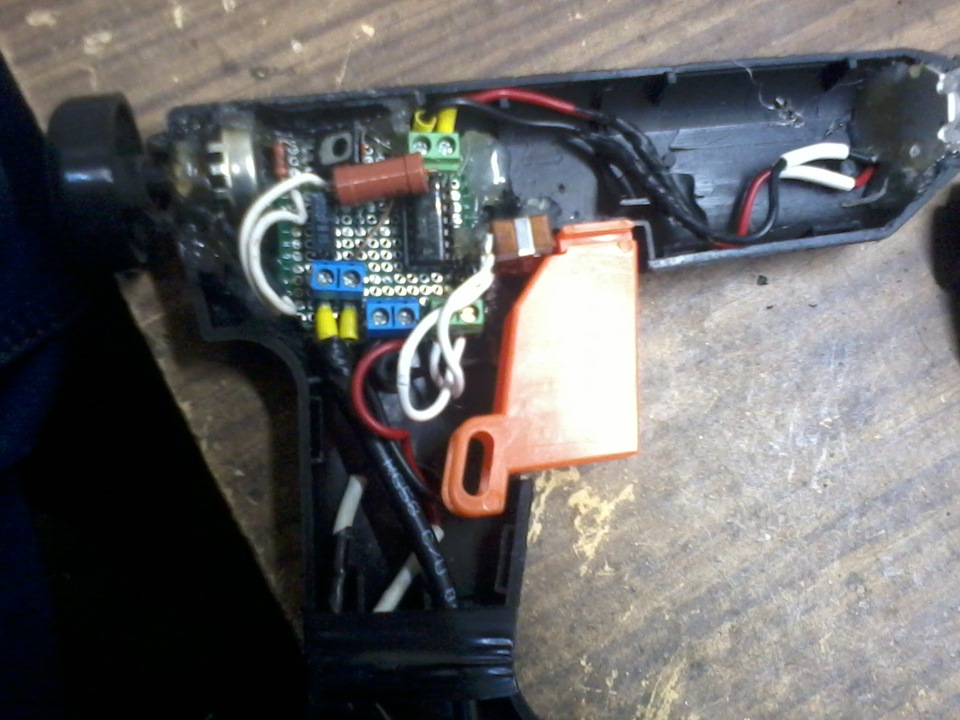

Зі схемою у мене виходили деякі нерозуміння оскільки більшістьдеталей у мене була випаяна з плат, все ніби як робітники, але яквиявилося не зовсім, тому я кілька разів відкладав доробкустробоскопа, поки знайшов нормальні комплектуючі, але все як тоговориться халявно, фактично нічого не купував. Корпусе, ну кожентут кулібінствує по своєму. Я зробив так: "дивіться фото нижче".

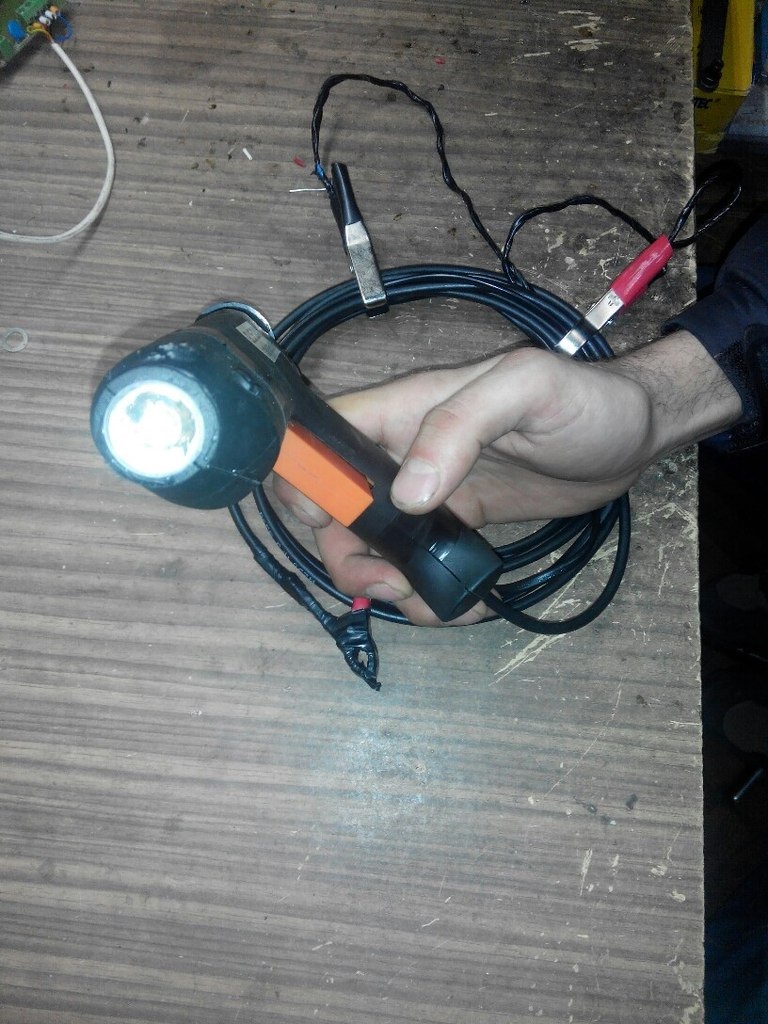

Тест драйв він пройшов, зараз є якась думка як його трохидоопрацювати, не зовсім подобається свічення спалаху. Відео роботина жаль зробити поки не наше, але думаю найближчим часом постараюсьце виправити.
Коментарі9
Підбудовник для чого?
регулювати довжину та яскравість спалаху
Дякую!
Я вже подумав, що ти на машину строби вирішив ставити...
так не, я таким страждав на мототехніці (строби, сгу і т д.) на машині немає).
А до чого підключена кнопка? на розрив живлення чи як?
Молодець
ну так шикарно вийшло))) +
Я намагався -)Хочу ще один скласти але на іншій схемі, і трохи в іншому корпусі.
