Всім привіт!
Відразу скажу, що всі схеми взяті з дозволу першоджерелаandRiU, так само висловлюю йому подяку за допомогу таконсультації .

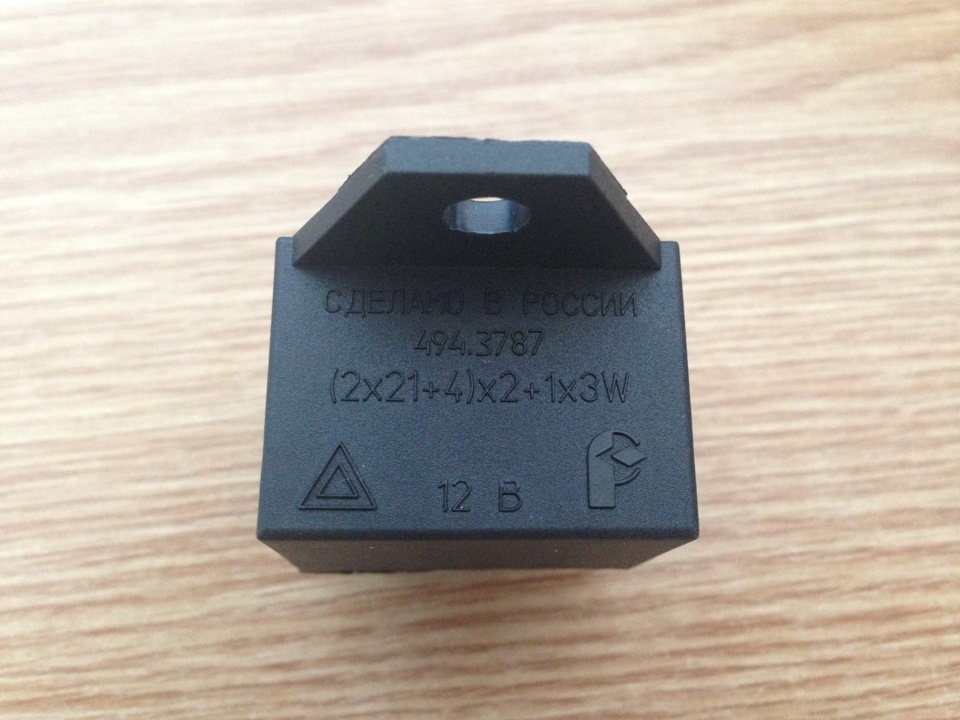

Нам знадобиться два не оригінальні чотириконтактні реле 494.3787 (від газелі реле поворотів і аварійної сигналізації).

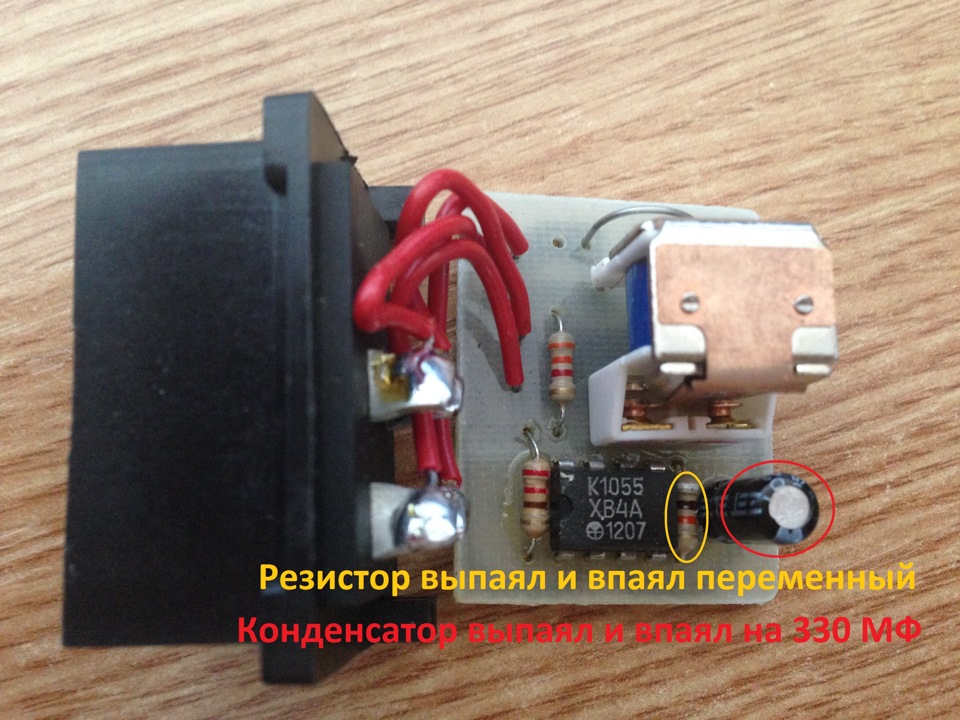

От-така має бути начинка в оригінальному реле 4943787. У цихреле потрібно випаяти резистор обведений жовтим кольором і замістьнього вивести дроти для змінного резистора на 200 кОм, а так самовипаяти конденсатор обведений червоним кольором і впаяти новий на330-1000 мФ.
(andRiU Застосовував у себе змінні резистори на 20 кОм— у мене з такими-схема не заробила, тому застосував на 200кОм).

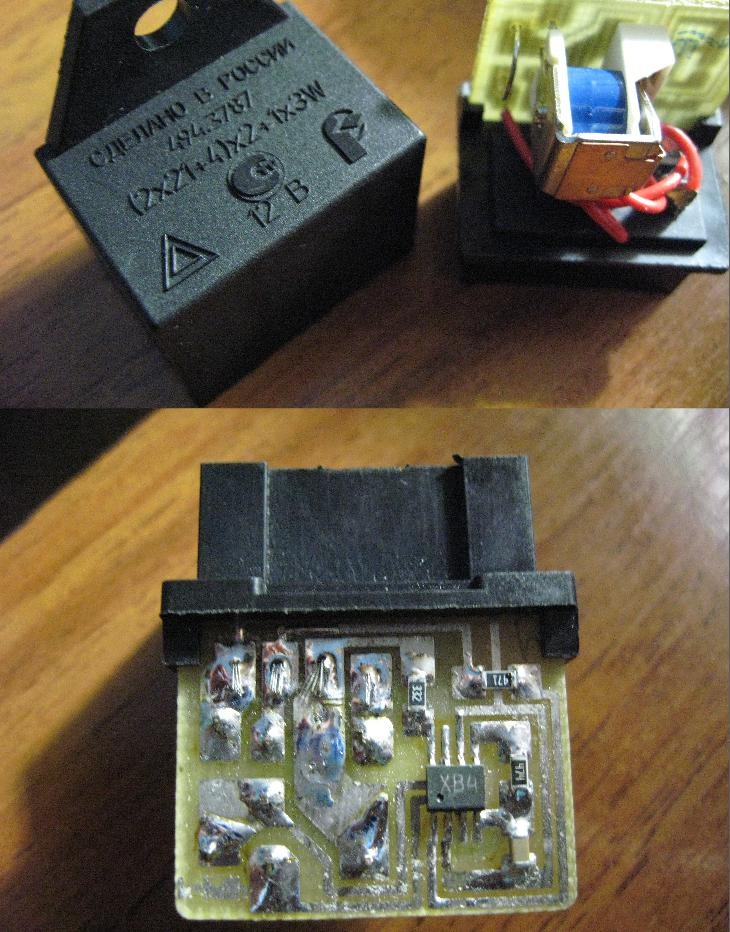

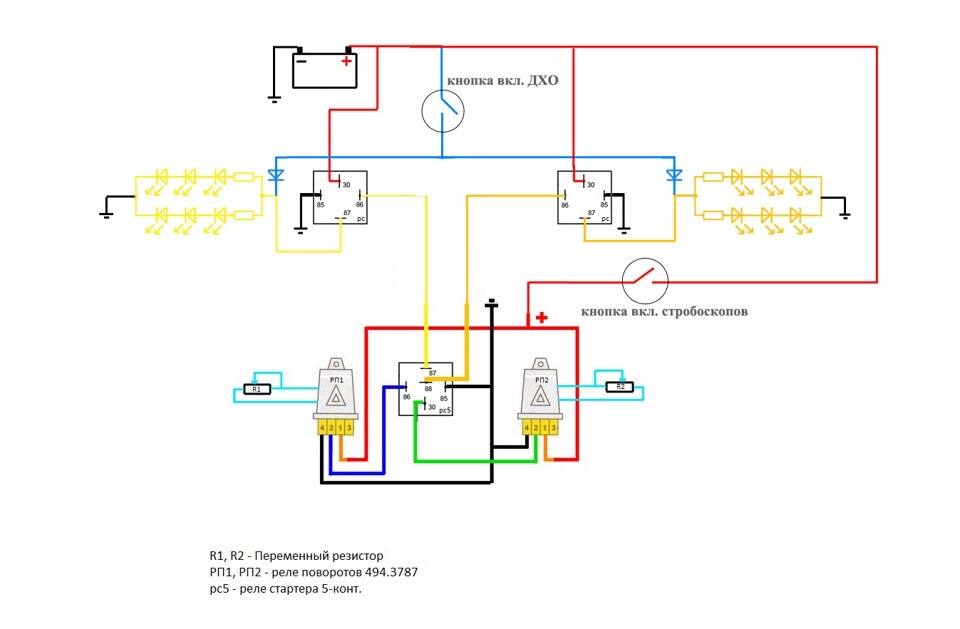

От -Так виглядає начинка оригінального реле 494.3787, але ні воно, ні будь-які аналогічні чотириконтактні реле не підходять, схемапрацює тільки на не оригінальних реле. Того як замінили конденсаторі резистор, теж потрібно проробити з другим реле. Далі намзнадобиться 3 шт звичайних п'ятиконтактних реле 90.3747. Теперз'єднуємо все реле відповідно до схеми
Змінні резистори дозволяють:
R1–регулювати швидкість перемикання між лівим та правимсвітлодіодами; < br/>
R2-регулювати швидкість самих спалахів.
Резистор який випаюємо має два контакти, а у змінного-три контакти.У змінному резисторі нам знадобиться центральний контакт ібудь-який крайній.

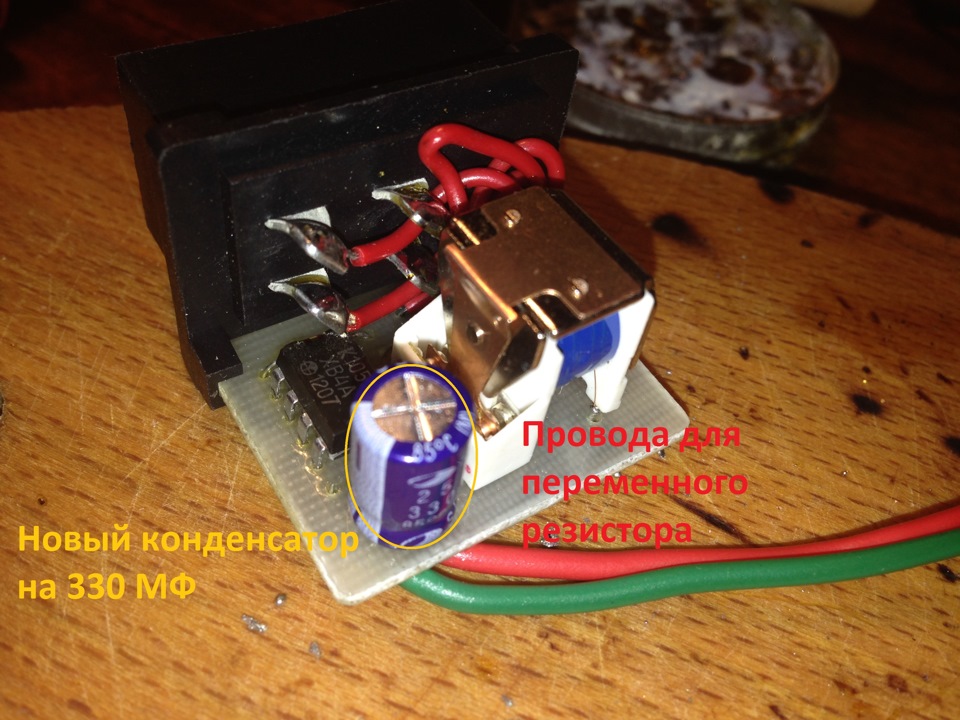

Тепер кілька фоток у зібраному вигляді.
себе використовував схему на три реле, але у мене при такомупідключенні не вистачало навантаження для світлодіодів. . Звичайноможна було перед світлодіодами, між "+" і "-" поставити резисториабо ті ж звичайні лампочки, але є АЛЕ, лампочки розжарювання врежимі стробоскопів довго не протягнуті. Пробував ставити ірезистор на 5 Ом (5 Вт)-такої потужності виявилося мало-він дужегрівся, ну прямий дуже, так, що в руці не втримати.
Тут мені знову допоміг andRiU, додавши в схему ще двареле, які створили необхідне навантаження для світлодіодів (див.фото 5). Стробоскопи можуть працювати як звичайні ДХО.
І звичайно ж відео (червона це просто шматки стрічки, яку знайшовдля експерименту).Може комусь і стане в нагоді. Всім удачі!
