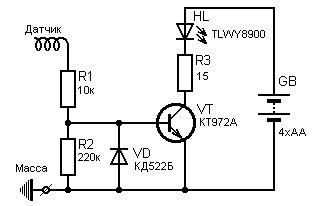

Всем привет! Відпустка, нудно, від диванчика вже болить зад .Потрібно щось робити . Ціна як би жирна трохи та й купити - цезанадто просто і нецікаво. Порився далі, знайшов простеньку схему.межі, складається з декількох деталей:транзистор КТ972А, трирезистора, діод КД522Б і світлодіод.Поліз у засіки, все є.Так самознайшов корпус від мертвого маленького шуруповерта (щоб виріб булозручне і мав гідний вигляд) запихаю все в нього. На касі купив "крону" та китай-ліхтарик за 10 грн., буде донором відбивача тасвітлодіода.

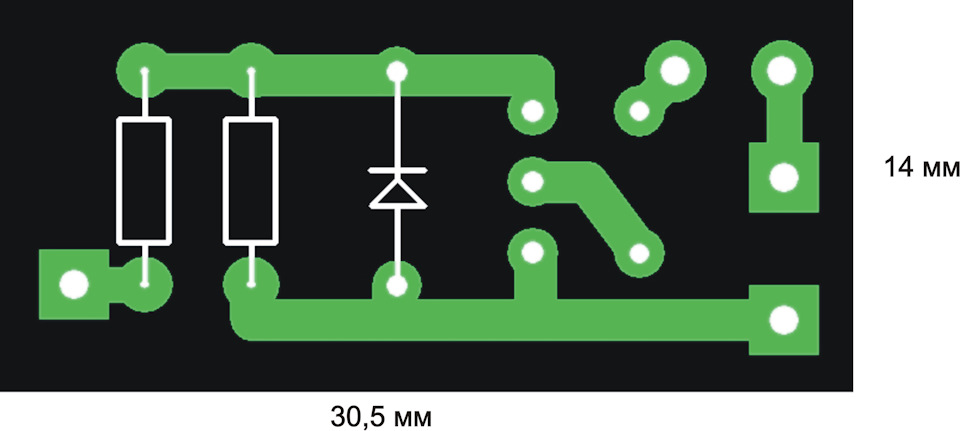

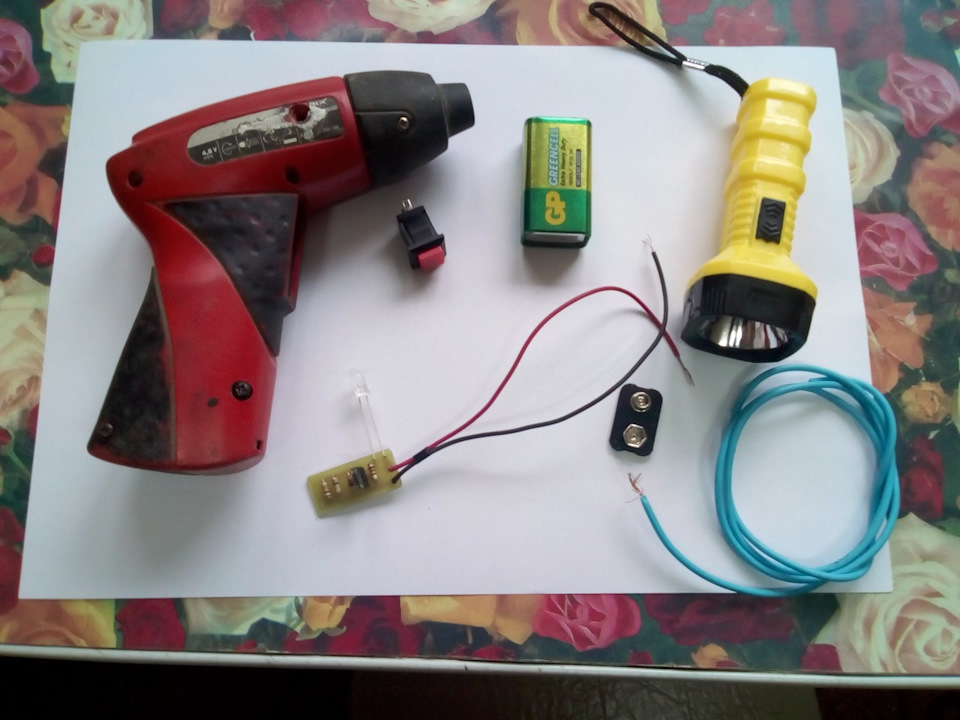

Усі потрібні причандали. Діаметри збіглися ... Я аж здивувався.Далі в Sprint-Layou відмалював плату витравив. Картинка ось, афайлик на жаль сюди не запхати.

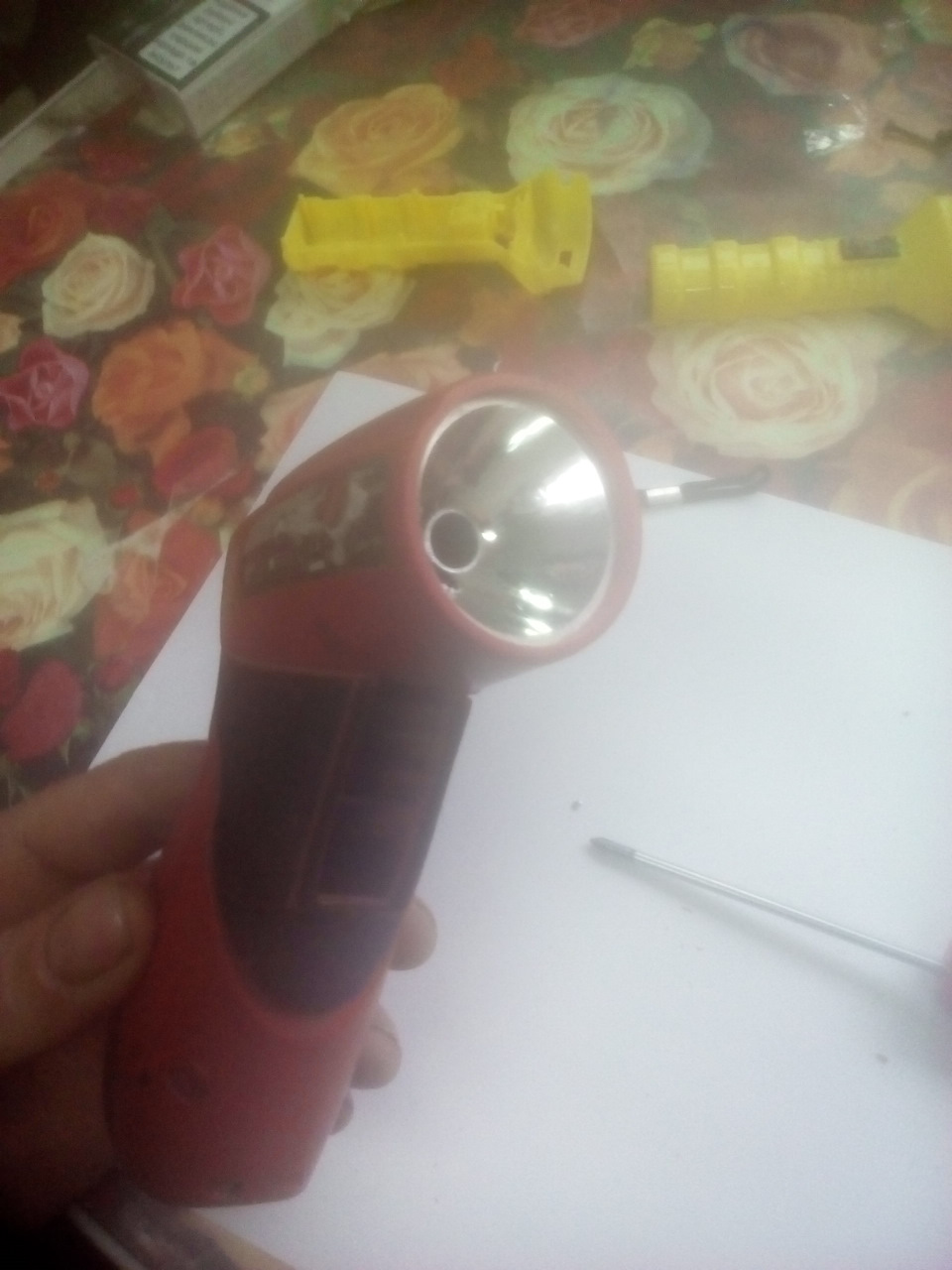

Далі розпаяв все і запхав у корпус. > Вийшло досить компактно
За опором. Резистори R1, R2 - номінали не критичні, R3 - я випаяввзагалі і кинув перемичку, так як насправді єдиний мінус цієїконструкції в тому, що навіть без баластника R3 світлодіод горитьне особливо яскраво. Так, у цьому мінус і я так і не зміг піднятияскравість. Підвищення напруги результатів так само не дало. Думаю, що просто дуже короткий імпульс. Буду дуже радий порадамосвічених.

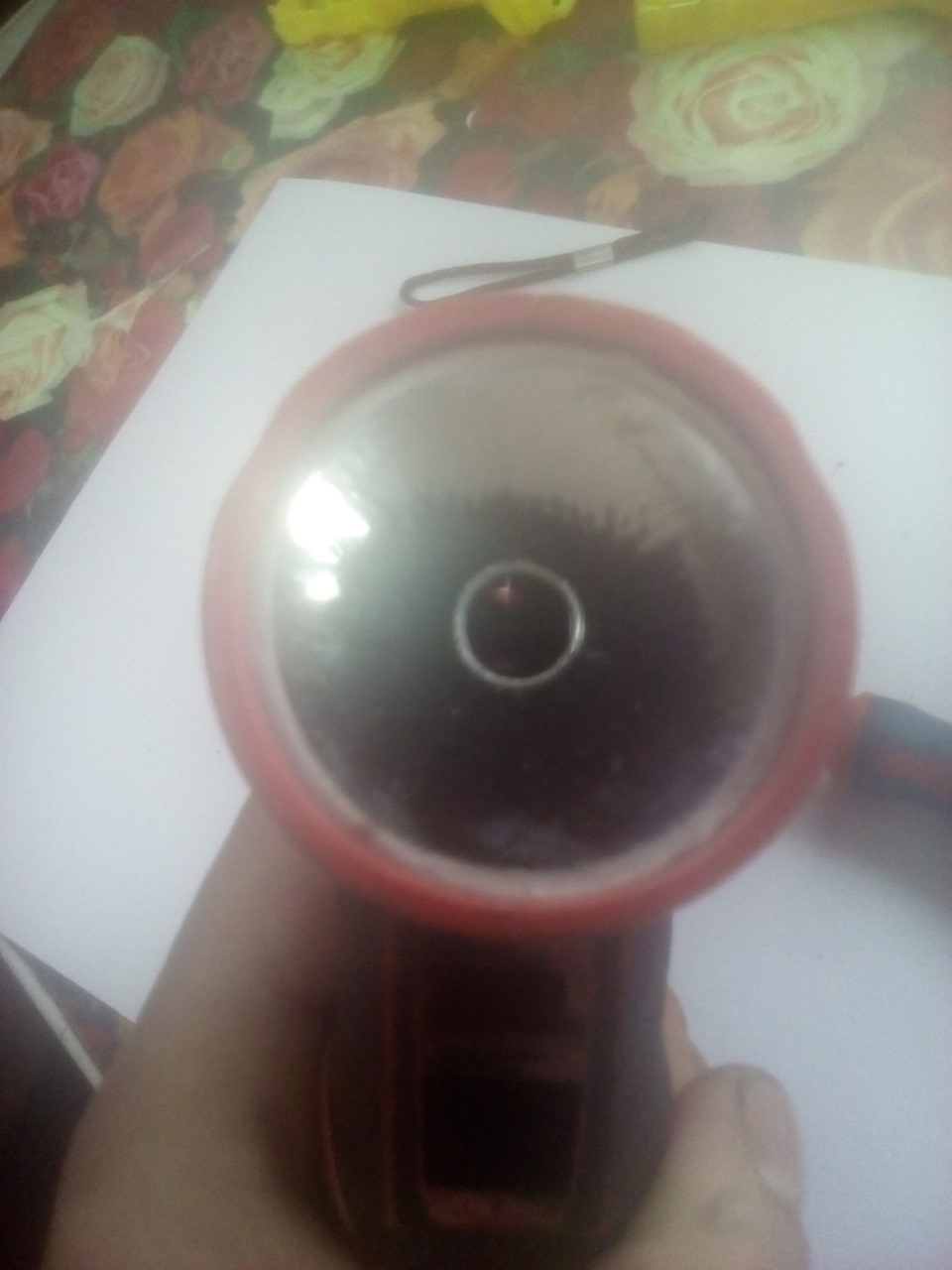

Але якщо не підсвічувати через голову переноскою, то міткивидно.
За витратами :
10 грн ( 30р.) — ліхтарик
17 грн (50р.) Крона
Все інше у мене було. Але думаю там ще десь 15-20 грн. Набігло б.Погодьтеся, сума смішна і воно більш-менш працездатне.
Усім удачі, і гарного настрою!
ps. 30.01.2020. Випробування пройшли успішно. Сили світла цілкомвистачає, мітки видно чітко навіть вдень. УОЗ виставив без проблем.Класна штука вийшла.:)
Коментарі18
Круто, а можна фото чіткіші.
Транзистор краще такий, підглянув тут
Дякую, потрібно спробувати з транзистором.
Чому до схеми не додати стабілізатор напруги і не живити схему від бортової мережі?
А навіщо додатковий тиснути проводів потрібен? Крони вистачить на все його життя.
я нічого не додавав просто на акум накинув, яскравості не вистачає через короткий імпульс, транзистори різні ліпив, все однаково, працює і добре, зібрав на шматку кабель-каналу, вже ТРИ і все по руках-гаражам пішли)) )
Що за датчик перед R1 йде?
Шматок дроту який на бронепровід накручується, щоб імпульс знімати. Я до його кінця шматочок мідної фольги припаяв і до прищіпки приклеїв, так зручніше ніж намотувати на бронепровід. На фото видно прищіпку з блакитним дротом.
))) відразу фоток не було. Я так розумію що до дроту першого циліндра потрібно чіпляти? І ще мене давно цікавить (для загального розвитку), як струм, що проходить в екранованому ВВ-проводі на свічку, який нічого не повинен пропускати імпульс (у даном...
Так, до дроту 1 циліндра . При проходженні струмів через бронепровід створюється електромагнітне поле, ось проводок його і вловлює . Взагалі прилад досить чутливий, він блимає навіть якщо п'єзозапальничкою прям біля нього клацнути .І тут мене осінило...
Я коли тестував саморобні мідні вв-проводи в силіконі, підніс до них тестер, нікуди не підключав, він мені видав майже 4 Вольти. Так тоді і РХХ у мене став глючити і авто глохло без підгазування. .))
Так там напруга на іскру кінська . Ось повітрям 4 в і прилетіло .
Порився, знайшов схему викрутки. Так і є, тільки простіше і на полевику.
Спрацює?
Потрібно спробувати, але принцип абсолютно однаковий. Куплю викрутку під досліди і спробую. Якщо вийде в личку напишу що і як.
Та можна і тут.))
та ПОТРІБНО і Тут!
чуйки вистачає і перешкоду з сусідніх циліндрів ловити.
