Добрий день колеги! Причепив собі нещодавно панель з бк/бск. Все працює навіть без адаптацій (сам здивувався). Єдине що не дає спокою це один із проводочків на бск, по розпинках він відповідає за індикацію наддуву. Розпинування ебу знайти на простора...
ЗдрастуйтеС у мене з 10 кіт. роз'єму 2 дротиСиній з чорною смугою і жовтий з синій смуговий.Що скажіть пановеХочу підключити.Ауді а6 з 4 2.5 тді кватро.аел.Дякую заздалегідь
Коментарі17
а де таку схему взяти розпинання ЕБУ 2.5?
Добрий день колеги! Причепив собі нещодавно панель з бк/бск. Все працює навіть без адаптацій (сам здивувався). Єдине що не дає спокою це один із проводочків на бск, по розпинках він відповідає за індикацію наддуву. Розпинування ебу знайти на простора...
ЗдрастуйтеС у мене з 10 кіт. роз'єму 2 дротиСиній з чорною смугою і жовтий з синій смуговий.Що скажіть пановеХочу підключити.Ауді а6 з 4 2.5 тді кватро.аел.Дякую заздалегідь
Що вирішив по дроту жовтий з синій смуговий? Куди його потрібно підключати?
а для аат є така схема?
Там все однаково. Двигуни відрізняються лише прошивкою мізків та іншими форсунками.

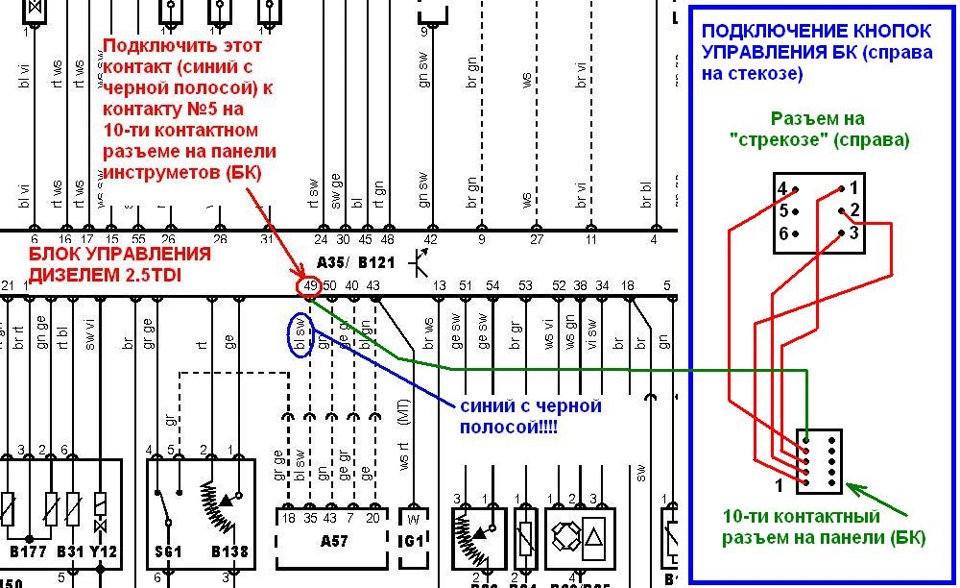

З К-лінією розібрався, у мене вже в зеленій фішці вона була підключена. Схема - та, що Ви виставили - це схема ЕБУ двигуна 2.5tdi AEL.
Так над нею і написано - Схема підключення БК на A6 C4 2.5 TDI AEL
так, 49контакт, а на К-лінію куди вести провід?
Яку К-лінію? Це схема підключення заводського БК, який у приладку.
Привіт! Провід діагностичесий куди тягли, під капот? або на ЕБУ є якийсь контакт?
На ЕБУ - на схемі ж намальовано.
эбу есть педаль газа электронная насос тоже, вообщем как и у aat и ael мой код мотора 1t
Но двигатель ведь не AEL
100с3 2.5 1t подключил не работает(((
Так ведь двигатель не тот совсем, чего ж удивлятся. Распиновка ЭБУ (а он вообще есть?) совершенно другая.
полезная схемка — спасибо!осталось приборку с БК раздобыть только)
