За запитами драйвівчан викладаю розташування блоків та виконавчихелементів круїз контролю для бензинового двигуна 2.8 AFC (аналогAAH).
< i> Відразу обмовлюся, фотки робилися під час розбираннядвигуна та навісного для обслуговування та профілактики, тому всебрудно і гидко... Зараз все блищить як у кота... Ну самі знаєтещо.

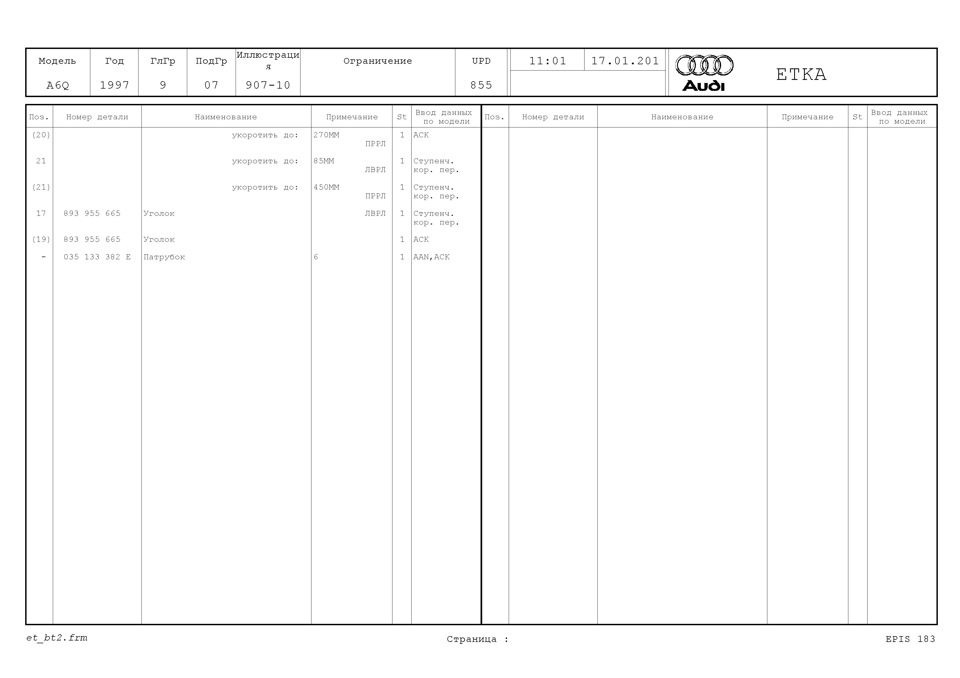

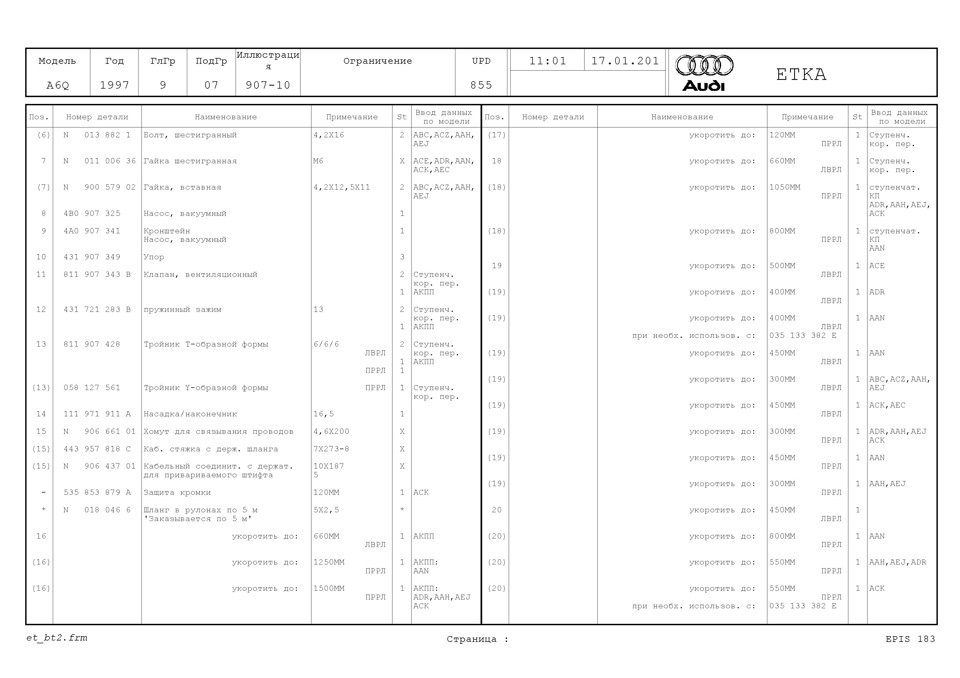

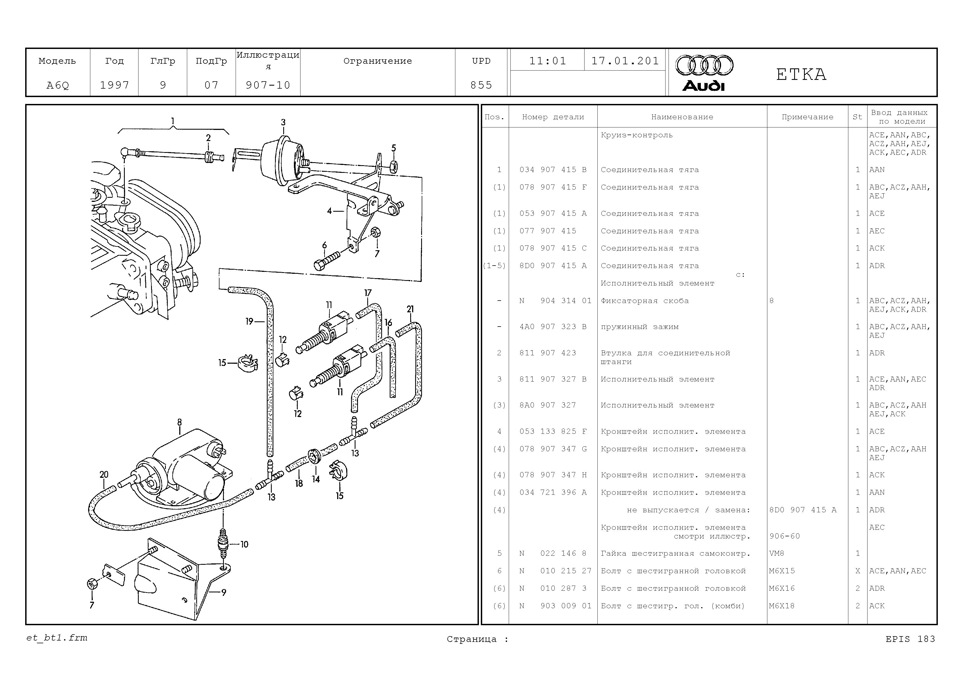

Почнемо зі схем в ETKA Схема підходить для двигунів ACE, AAN, ABC, ACZ, AAH, AEJ, ACR, AEC, ADR

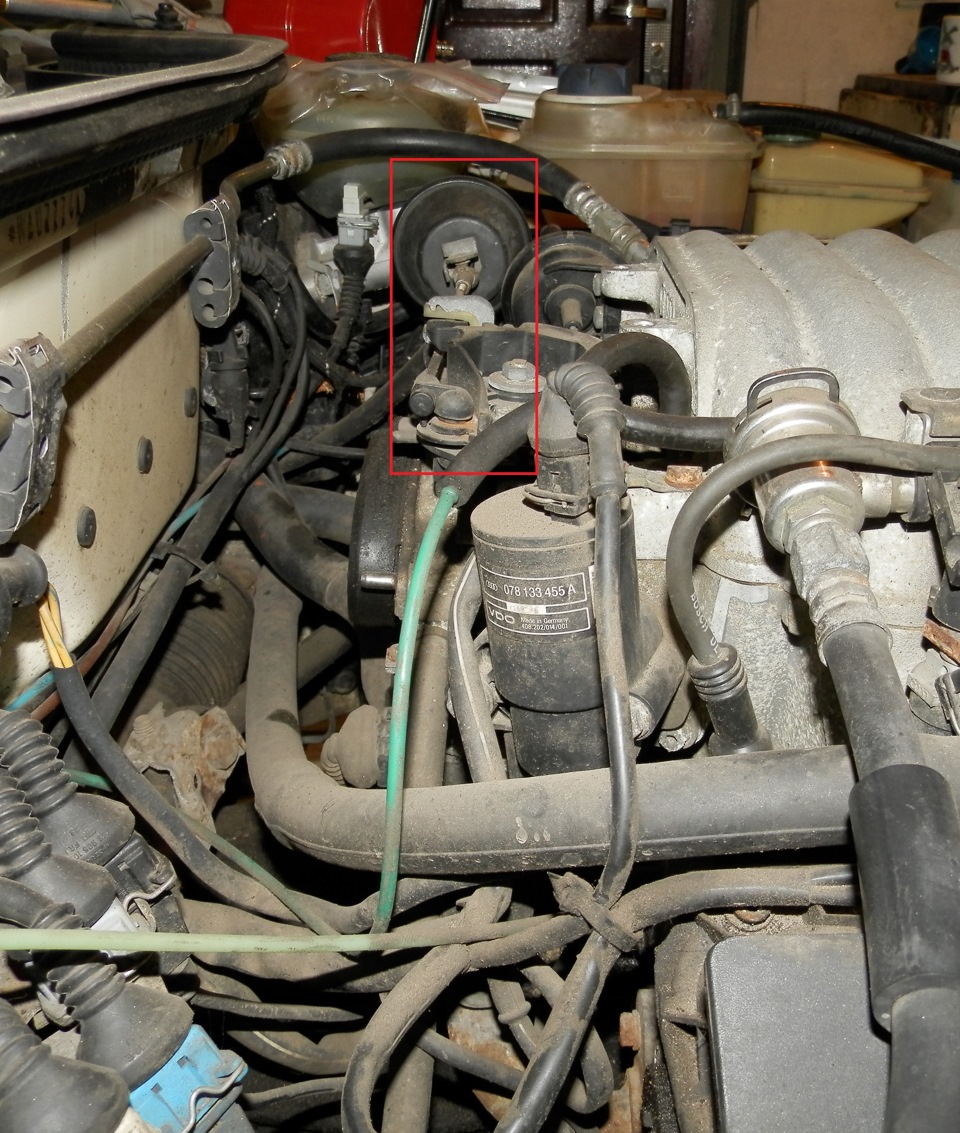

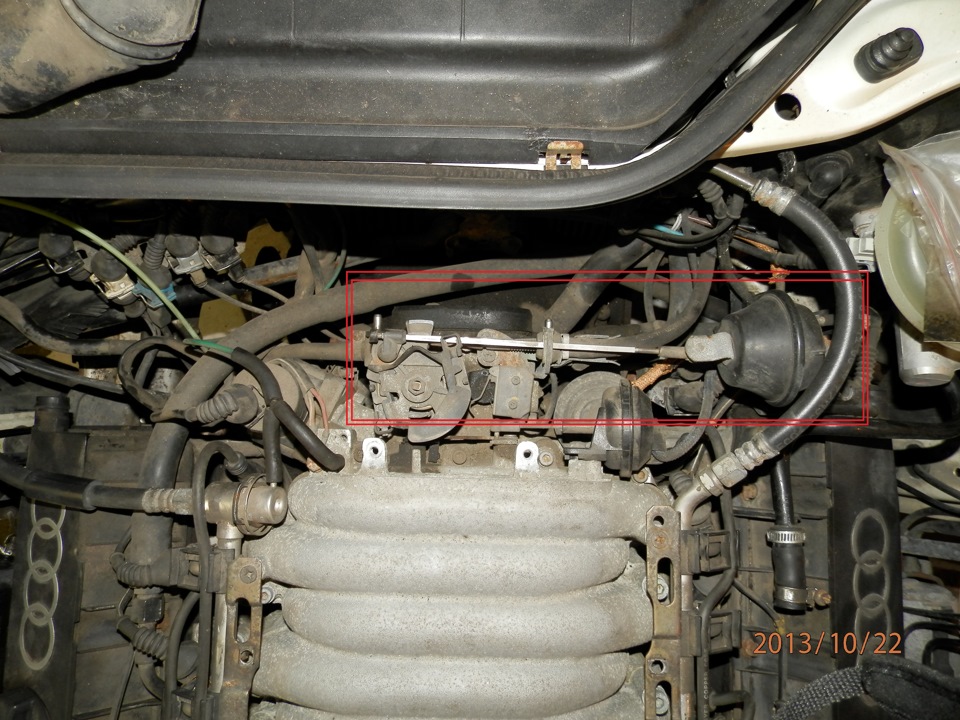

Запчастини на фото:1338258, 1701201Запчасти на фото:431721283B, 1701201Запчасти на фото:893955665, 1701201Виконавчий елемент (груша круїзу) розташований біля впускногоколектора і з'єднаний тягою з дросельним вузлом.
Груша кріпиться до кронштейна, який у свою чергу кріпиться до лівоїголови двигуна до датчика холу. Необхідної вам швидкості тавключення круїзу, в системі створюється вакуум, який не дає грушіразом з тягою повернутися до початкового положення. Таким чиномтяга груші утримує дросельні заслінки у відкритому станізабезпечуючи необхідну тягу двигуна для заданої швидкості. Насосзахований у лівому крилі. Доступ до нього відкривається при зняттібачка ГУР та його кріплення.
Включення круїзу відбувається за допомогою ручки керування налівому підрульовому перемикачі
Запчастини на фото:8D9953503AВідключення круїзу відбувається або тією ж ручкою, або натисканнямна педаль гальма. При натисканні на педаль відбувається скиданнявакууму через вентиляційні клапани (на першій фотці вони підномером 11)
усією цією справою електронний блок для системи GRA (у народіпросто мізки). Розташований за бардачком біля заслінкирециркуляції. Для тих, хто бажає встановити круїз на бензиновомудвигуні, необхідно буде прикрутити в машину всі зазначені елементиі протягнути багато метрів проводів і вакуумних шлангів. Але вонотого варте, особливо для тих, хто катається на далекі відстані.
Загалом якось так. Хто має зауваження чи доповнення —велкам.
Коментарі20
По суті якщо гальмо натиснути то круїз відключається? А додатковий клапан ставиться на зчеплення і до нього просто дроти підходять модно без шланга?
Чи має бути такий?
Подивися кранштейн у тебе такий самий був на 2.6 чи ні? А то мене заплутали сказали це не такий, інші кажуть такий
Ось
Не підкажеш через який отвір проходять дроти на компресор де шланг то йде фото є а ось проводка?
Ех. знайти б як цей круїз стоїть в а4б5. Або вони однакові ?мотор ADR
Себе зараз вживлюю, вже сьогодні подав перші ознаки життя, релюхи клацають при включенні - відключенні ... Залишилось перевірити роботу компресора і виготовити тягу для ADR
приїхав комплект. компресор справний. груша в нормі. мізки не перевірив ще. або як їх можна перевірити підкажіть. ставити те ж думаю
Перевірити можна тільки підключивши всі проводочки, на швидкості понад 40 реле чутно як клацає - включає сигнал на компресор, і при вимкненні клацає, так само при натисканні на гальмо - коли кінцевик спрацьовує. Якщо швидкість менше 40 то відбуваєтьс...
зрозумів. ну я так і уявляв це .що тільки при установці .А індикацію так само думаю вивести на приборку ...) потім відпишуся як все зроблю
У А4 в пізніх роках начебто був індикатор (щитки зі світлодіодним білим підсвічуванням).
Як стоїть? Під блоком АБС ставиться компресор. Груша на дросель. Блок управління куди завгодно. Привід дроселя тросовий або електронний? Якщо електронний, то там набагато простіше.
СПС . Але вже все літо відкотив із кризою. Все стоїть давно
Будь ласка. Тут же на відписалися? ;-) Компресор під блок АБС встановили? Кронштейни різні для а/м з ESP і без.
звіт у б.ж. компресор поставили під абс.
А чи не простіше було кронштейн знайти? Хоча ... якщо кронштейн не складний. Креслення є? Сам задумався про встановлення.
саме під свій мотор мені складно було відшукати комплект. креслення і фото в моєму б.ж
Та там ніби не від мотора залежить. Там від наявності та відсутності ESP. Суджу по А6 (у нас моторний відсік схожий) і по А4 (але там вже рестайл, електронний газ і круїз стоїть вже просто електронний). Добре, гляну . У вас я так пограю ю розумію без ESP?
Так все вірно. Знайшов людину з дорест 1.8т у нього так само стоїть по заводу круїз. І все так само розташовано. Блок круїзу мозок стоїть вона кронштейні під бардачком . Звіт слабкий. Багато не розписував. Досі збираю нову інфу за круїзом. І допоміг ...
У мене 2.8 30-ти клапанний. А6 4В/С5. Круїз 4D0 начебто. Бляша. Цікаво як у мене в А6 стоїть по заводу. Грушу на мотор знайшов.
