Дібрався до встановлення ЕСП. Довго шукав потрібну схему (а самепід ЕСП А6/С4, були схеми під ЕСП С4 в основному).

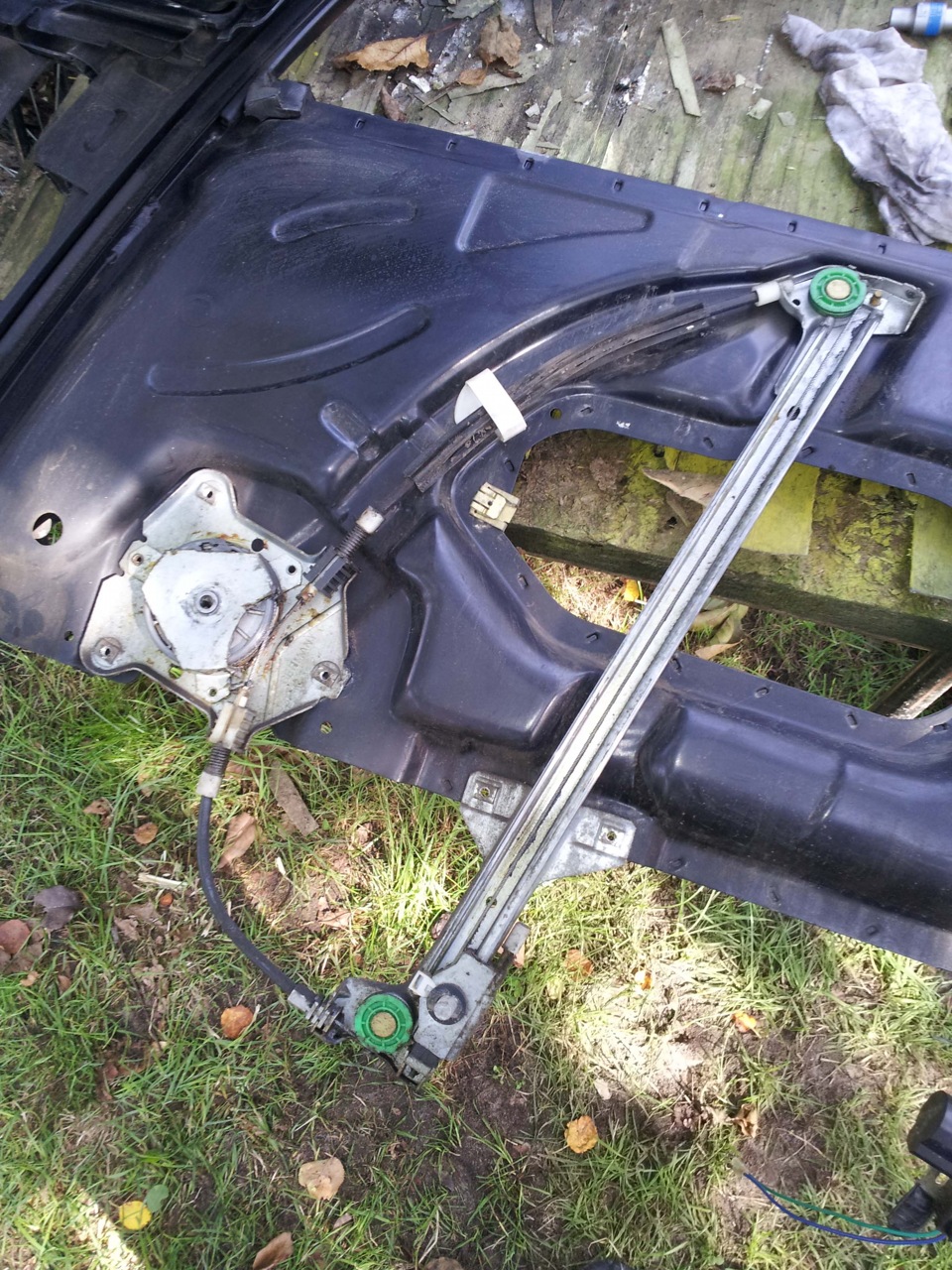

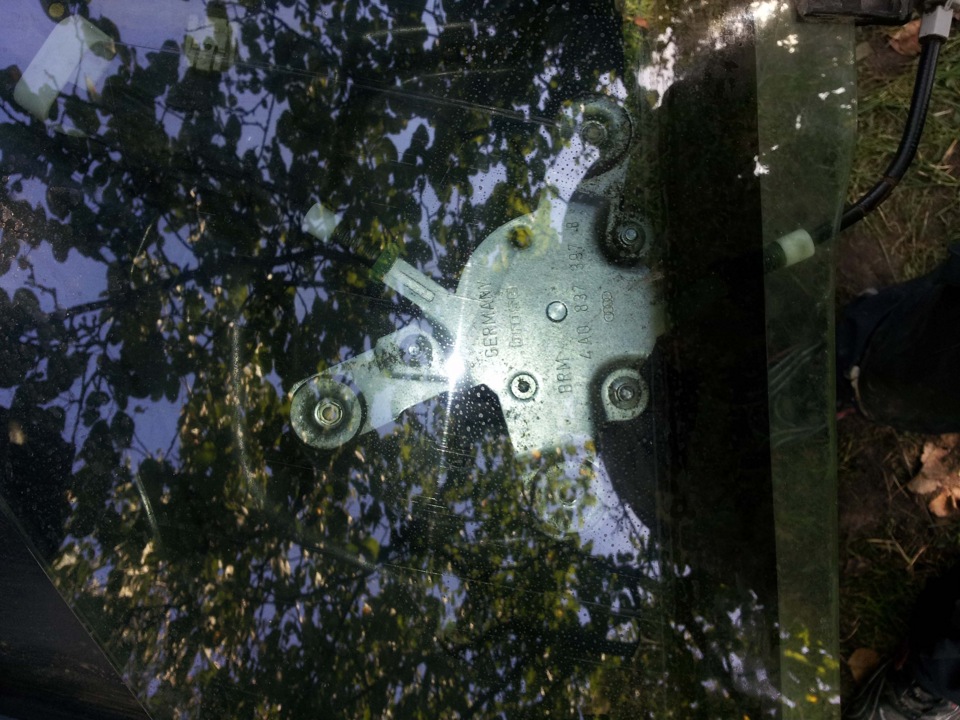

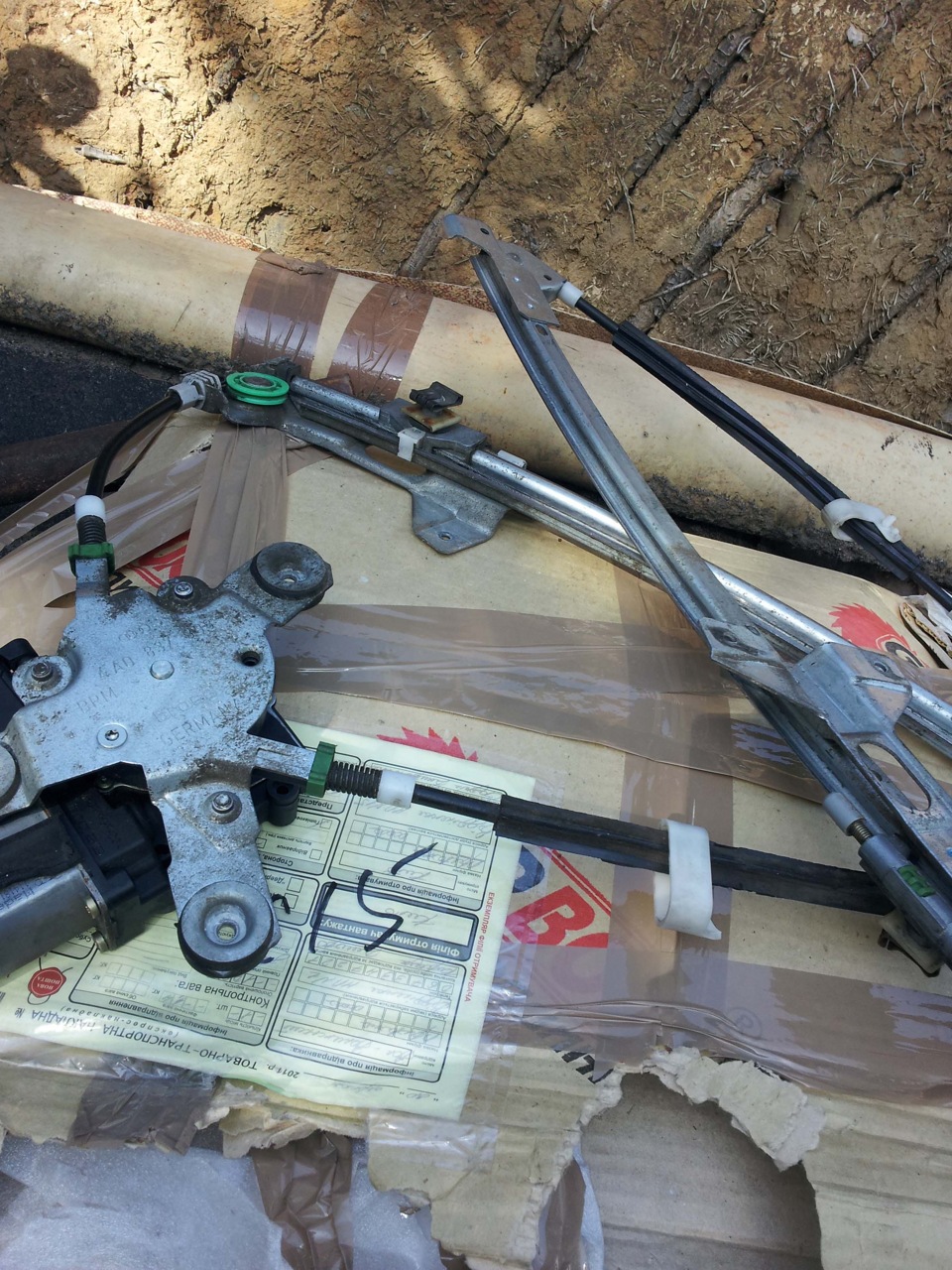

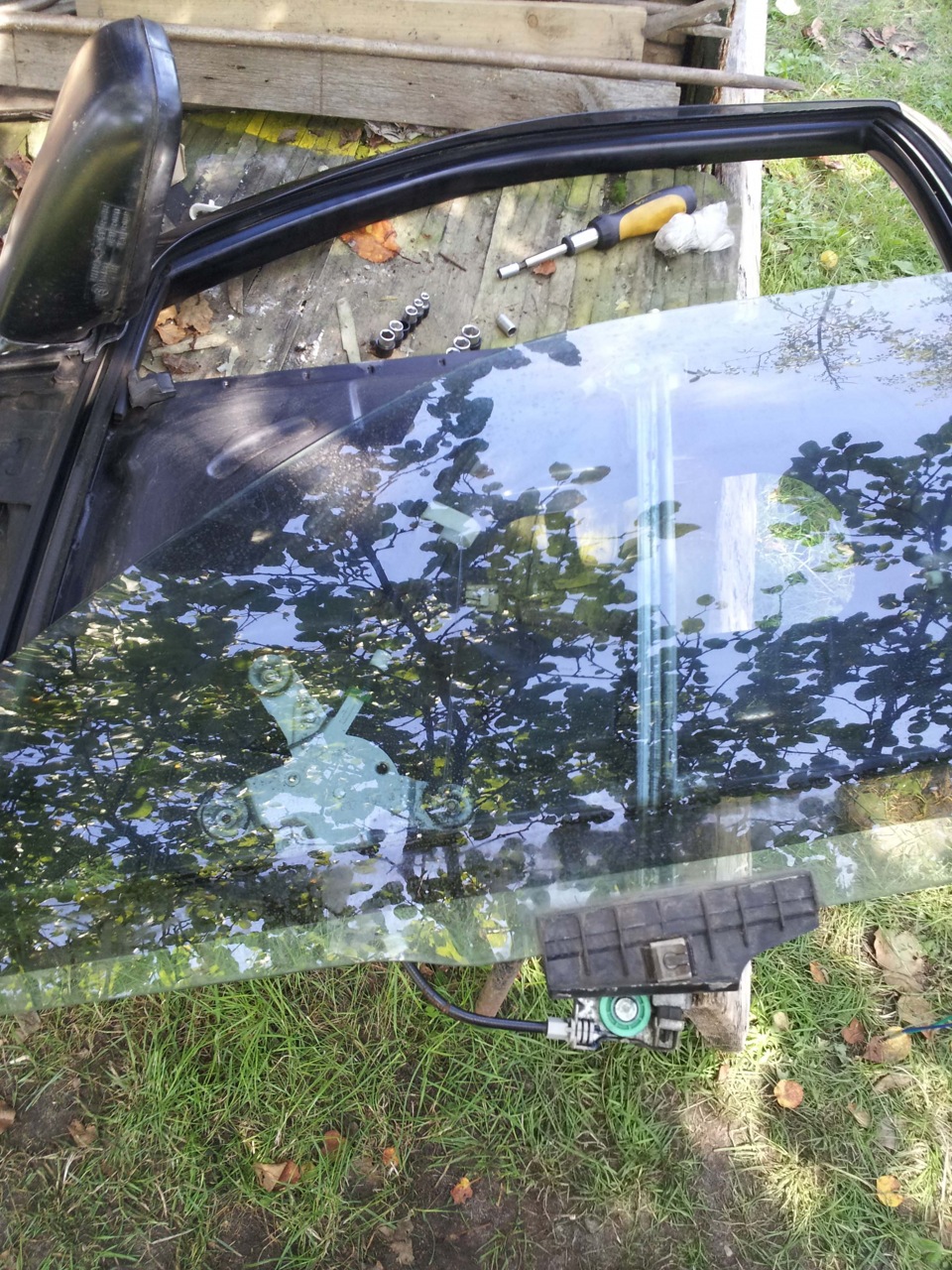

Отже знімаємо карту, відкручуємо раму напряляющую скла, знімаємосаме скло і ми дісталися до системи тросів підйому опускання скла., Тільки мотор (в А6 він кріпиться на 3-і болта), я зміг закріпититільки на 2-а (але тримається дуже міцно), третій отвір незбіг (свердлити нехотів) (напевно в А6\С4 трохи було видозміненокріплення).

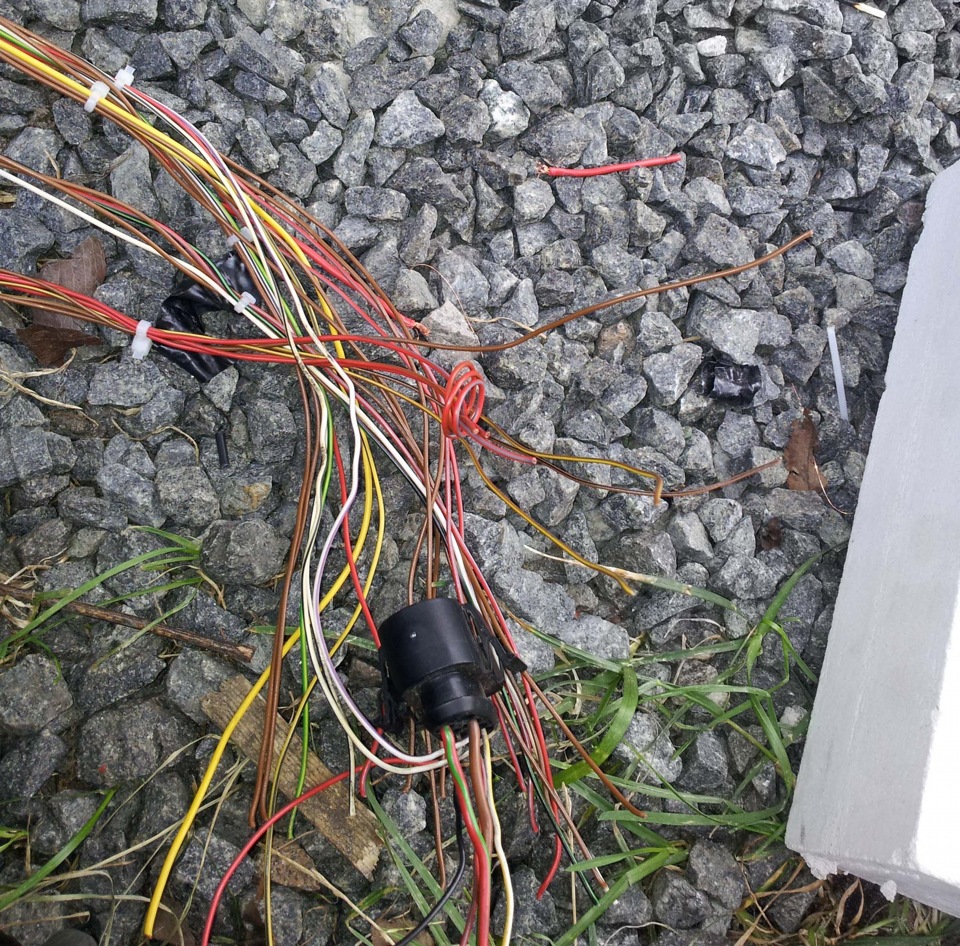

Ну а далі починається найцікавіша частина, це протяжка проводів, їхрозпинування і спаювання потрібних до реле, маси, 30-ї лінії, і15-ї./С4 номінал 20А), у щитку запобіжників не знайшов відповідноговільного запобіжника (була 30А на підігрів скла, і 30А на моторвентилятора пічки, ризикнути і штовхнути туди ЕСП не хотів).Протягнув від 30-ї лінії провеод на 2 квадрати через запобіжник30А. Тягнув від колодки що на 9-му фото. Масу брав ліворуч заполицею біля ніг водія, 15-ту лінію на тій же колодці на 9-муфото.
А тепер найцікавіше!
Мною використовувалися всі три схеми надані нижче, так як схема тащо для A6C4 хоч і збігається по проводах (їх кольорах) з проводамина ЕСП на 100%, але є ряд помилок у самій схемі підключення до реле (швидше за все неправильно перемальована). Довелося багато гратисяз мультиметром і коректуються за схемами іншим. .
Так, на фото забув сфоткати реле, необхідне для коректної роботиЕСП. Для моделі A6/C4 реле використовується 8D0 959 257 номер365 на торці написаний. Також це реле (чи частина його функційвикористовується для електролюка). Чим добре це реле, те що наньому відразу передбачений контакт SK, на який подається сигнал ізсигналізації при закритті, і реле доводить скло (коротшеавтодоводчик). Зліва біля ніг водія. Місця там предостатньо. Схемидля встановлення ЕСП використані мною. Запчастини нафото:443959257B
Коментарі20
Привіт. Можна спробувати подати на 365 реле сигнал. А в ідеалі якщо через замикання ключем, то тоді дивитися схеми і тягнути провда від блоку цз, через нього реалізація йшла.
Вітаю. У мене 100 с4 була спочатку на веслах, встановив есп від а6 с4, коса була зі шматками проводів від цз, видаляв ці шматки, тепер цікавить можливо відновити доводчики при замиканні ключем (сигналізації немає)
Привіт, якщо у мене есп від A6 C4, то мені не потрібно ніякі реле шукати додаткові? Вони вбудовані вже в есп? Тільки якщо від сотки есп, тоді потрібно дод. реле купувати? Я правильно розумію? Дякую заздалегідь за відповідь 🤜🤛 У самого Audi A6 C4, пер...
походу так як ти пишеш. купив від A6 підключив безпосередньо до акб жму разів опускаються до кінця. якщо утримуєш опускаються поки тримаєш.
Привіт. Я карти двері купив під дерево і там вже було вирізано отвір (вірніше штатно).
Привіт. Чи вирізав ти у водійських дверях під кнопки якщо так як?
Хочу встановити есп на A4B5. Міняю тільки передні весла, карти купив, рамки з моторчиками теж, проводку оригінал придбав, плюс сьогодні надіслали реле 365. Поясни плиз детальніше, що таке tki, tkii i tkiii?
Привіт. Потрібно за схемами дивитися. Якщо загалом, то 31 - це в основному мінус, 87 - контакт котушки (можливо плюс), 30 - постійний плюс, який у разі активації котушки перекидається на інший контакт, 15 - це плюс від замку запалювання, інші контакт...
Привіт. Скажи будь ласка, як підключити склопідйомник від А6 до 100-ї проводки?
Тут до електрика. Я б не городив колгосп з різними ЕСП. Або брати все від 100-ки або все від А6.
Знайшов проводку від А6. Передні будуть від А6 (бо передні моторчики з А6) а задні залишу рідні. Допоможи будь ласка правильно підключитися) від реле йде 7 проводів1- товстий коричневий (земля)2- товстий червоний із зеленою смужкою ( + )3- коричневий...
А підкажи будь ласка по релешкам. Я урвав комплектом 327 реле і ще одне п'ятиконтактне (у момент уривання, відкрили схеми релешок і все, що відповідало за склопідйомники-забирали). Можеш конкретно розповісти за 327 реле, а то хто пише що воно йде з д...
Варто 329 реле на есп і люк
І за нею 203 маленька релюшка, вона до есп і люка має яке відношення?
Парковка найімовірніше.
Привіт, загалом перестали працювати есп і люк. Куди копати запобіжники цілі
Дивився термоплавкі запобіжники, що в чорному ящику біля лобового?
Якщо є 365 реле і я хочу доставити задні есп чи потрібно інше реле?
Ні не потрібно. 365 вистачить.
Тобто як всі дроти до геї звести чи як?
