Переробка AAD в ABK (установка упорскування Digifant) частина 1

Приїхала посилка власне, з частиною елементів упорскування від АВК.Дякуємо Dio18 за наведення на потрібного чоловічка, що продававзапчастини.
На даний момент маємо наступне (знято з A6 C4):
1. Паливна рампа
2. Форсунки
3 4. Гофра забору повітря від повітряного фільтра до дроселя 5.ЕБУ
5. >
6. Паливні магістралі обратки та напірна
7. Дросель ABK (немає)
8. Корпус повітряного фільтра 9. Витратомір повітря 10. Паливнийнасос (нема)
За станом все начебто нормально.Проведення тільки в одному місці (фішка) відкушено.Дві проводи невідомі.Поки помста вся проводкавивчається, кожен пін від ЕБУ, щоб все нормально схрестити зіснуючої (грубо кажучи що б БК працював, при включенні компресорапіднімалися оберти і т.Д.).
Треба так само тягнути провід від датчика низького тиску масла, вірніше його вмонтувати в косу.

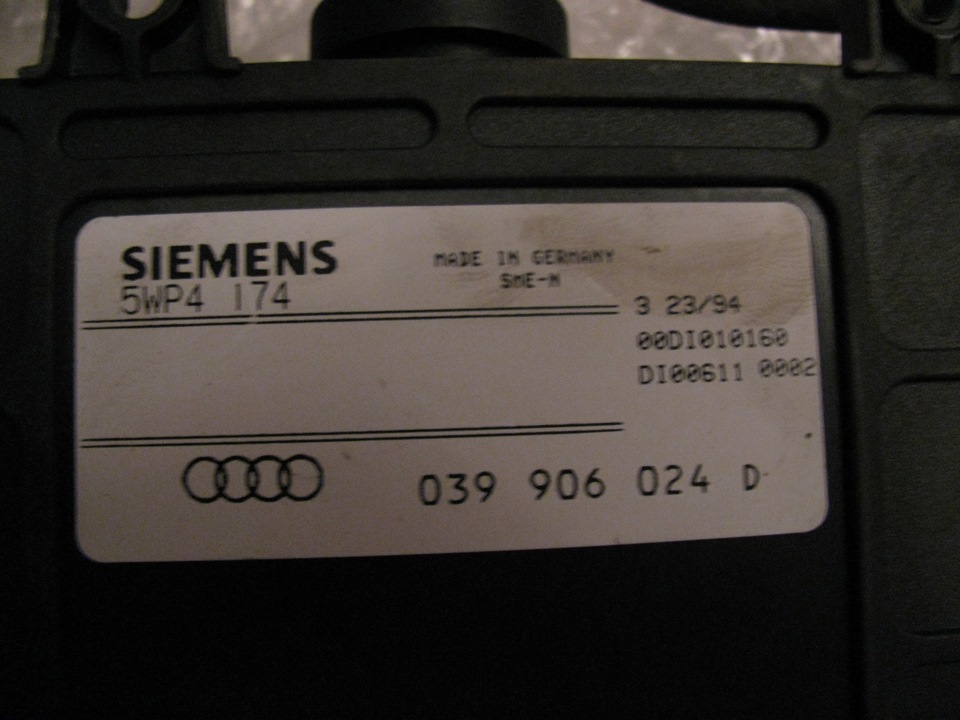

Чекаю дросель. Корпус повітряного фільтра буде купуватися швидше завсе з ABC або AAH моделі, витратомір від ГАЗ волги + контролерWinners'a. 024 D. 45-пінів.

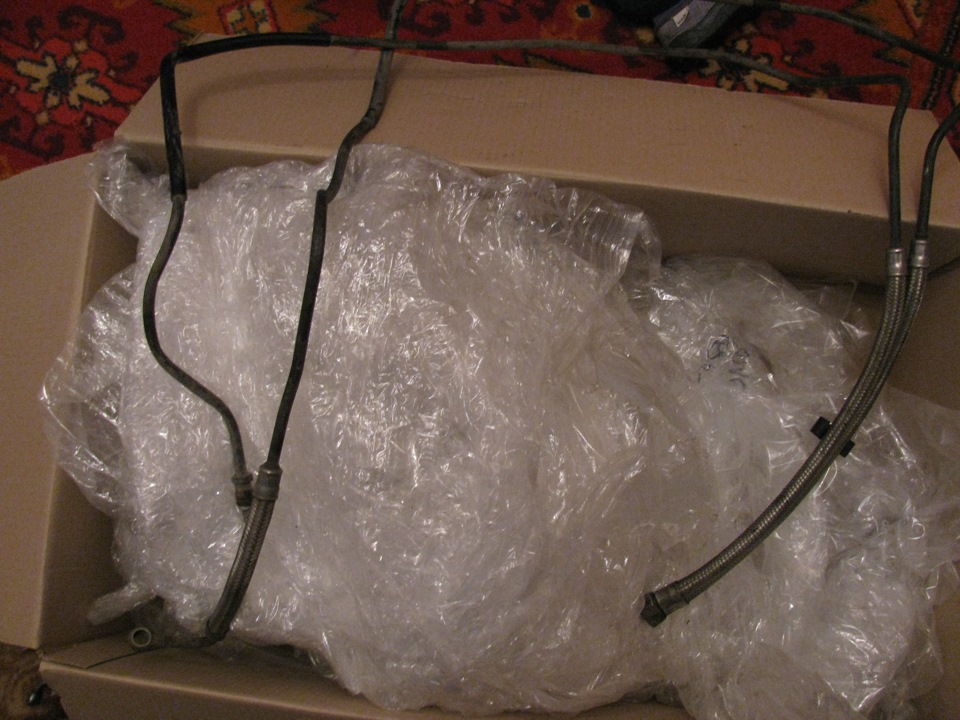

Напірна магістраль від фільтра паливного до рампи + обратка

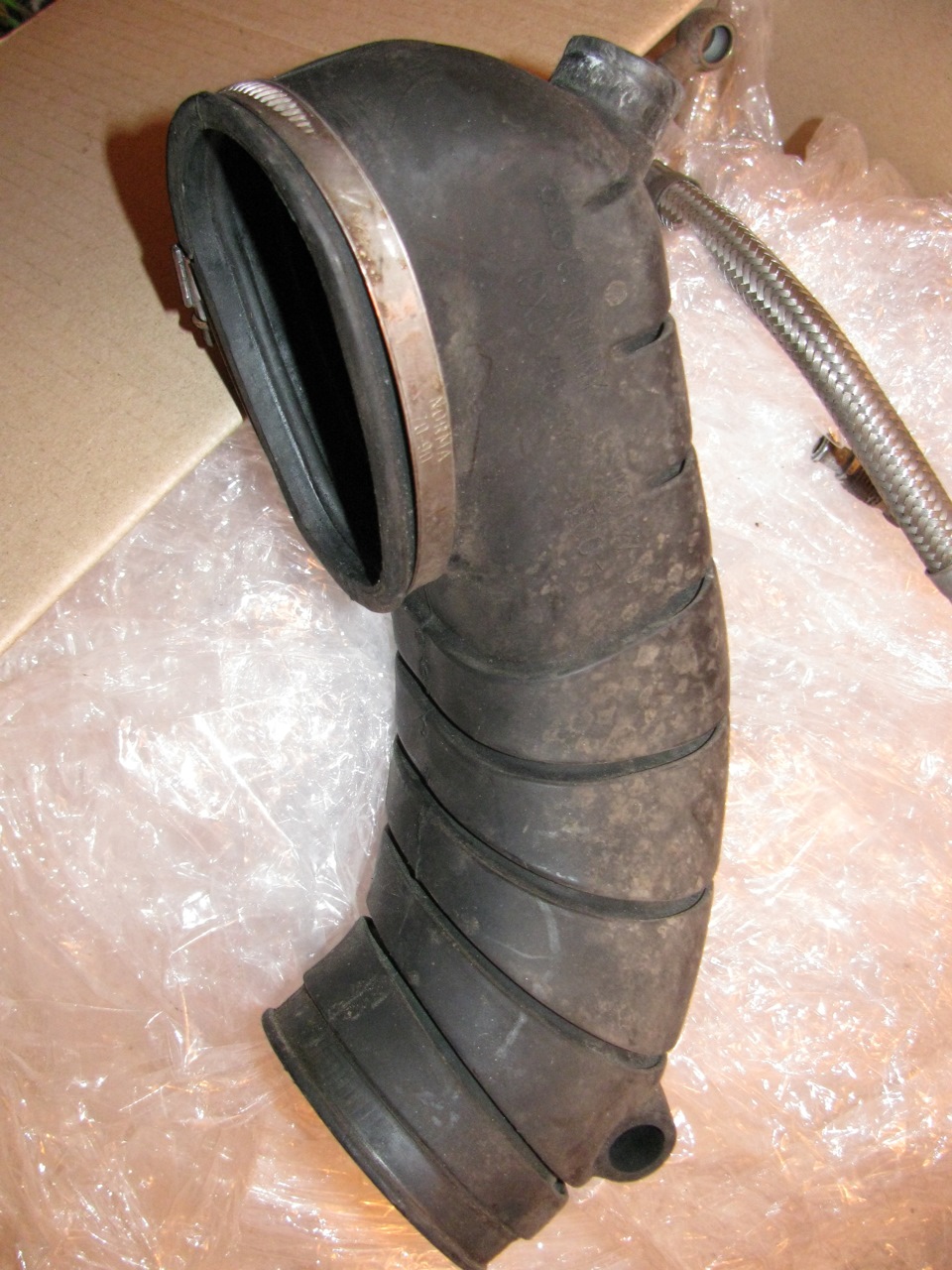

Гофра (черепаха)

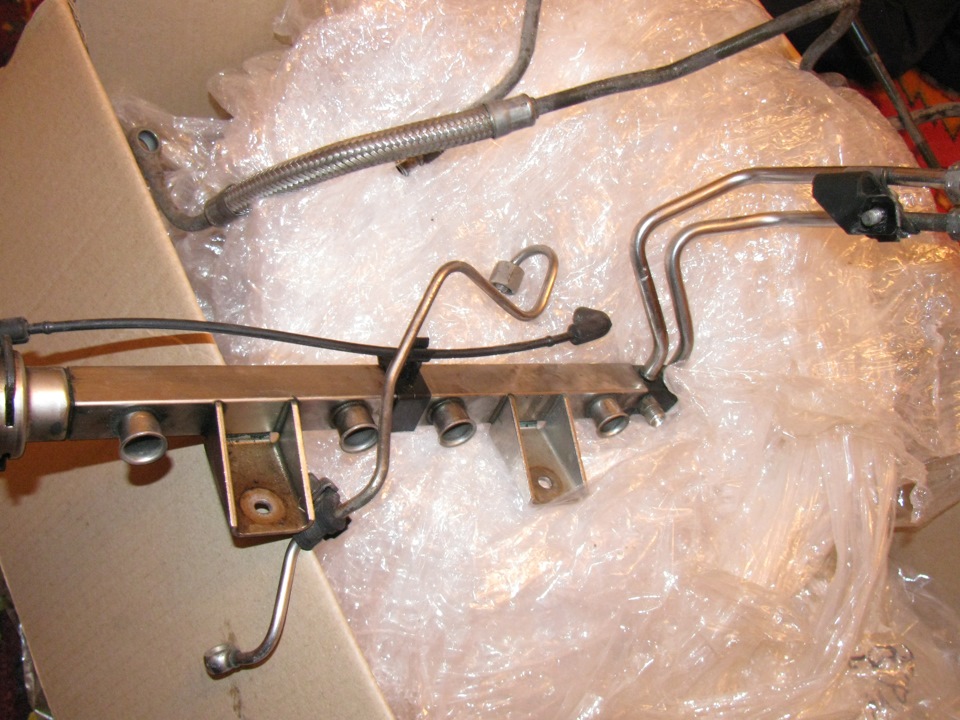

Паливна рампа + трубка для пускової форсунки.
Форсунки оригінальні ВАГ

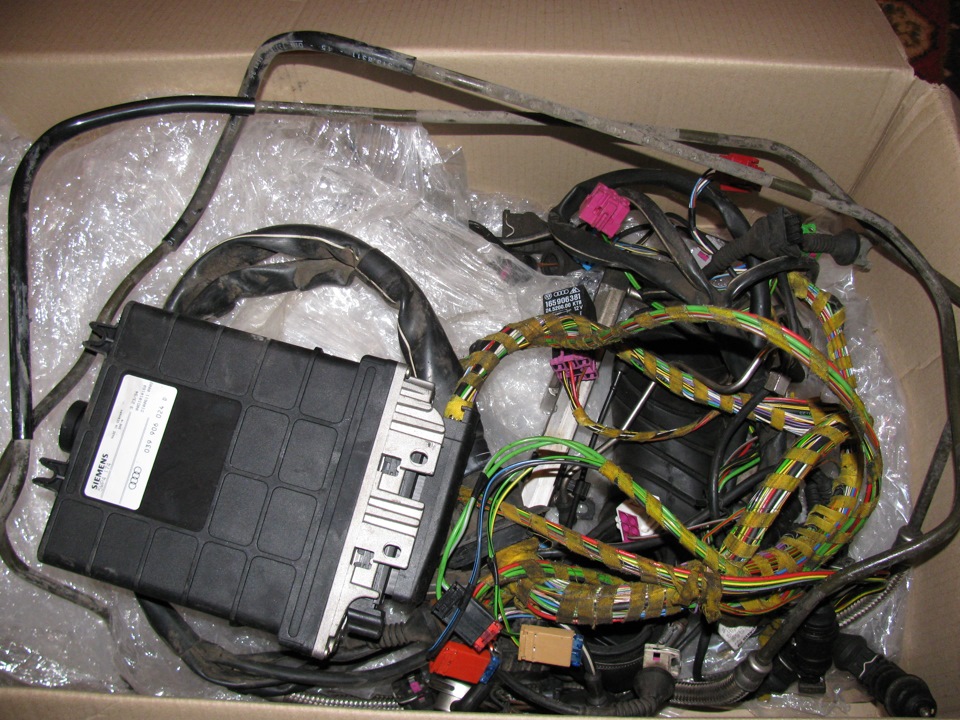

Проведення від ЕБУ в моторний відсік
Одразу не ставши чекати з моря погоди, була ганчіркованою ізолентоювся проводка в місцях, де рідна ізолента розвалилася або булавідсутня промотана заново. №30 та пропаяно всі контакти. Ті хто незнають, через дане реле можна спостерігати чорний дим з вихлопноїтруби, поштовхи авто та інше (можна почитати на Ауді клубі). Підчас огляду, були виявлені тріщини пайки, тому все наново добрепропаялося.
Реле номер №30
Пропаяно всі контакти
PS Може у когось завалявся корпус повітряного фільтра з мотора АВК(Audi 100 або Audi A6 C4) готовий купити за осудною ціною. Від Audi80 ABK не пропонувати, оскільки вони різні (майже однакові, алерізні =)))

Коментарі20

Fedir3187 бер. 2021 р.

привіт, можеш підказати, з А80 стане ABK на 100?

Sadam7 бер. 2021 р.

дякую

DmytroST7 бер. 2021 р.

Привіт. Так, вони взаємозамінні.

Durkot11 жовт. 2017 р.

Ремонтують таку проводку, можливо підкажеш розпинування ДТВВ (у корпусі фільтра)?

DmytroST11 жовт. 2017 р.

Десь була розпинування, вдома шукаю, якщо знайду, то скину.

SOBOL1989_P11 жовт. 2017 р.

Ну точніше (як з'ясував), це КХХ. Підходить два дроти - синій з чорною смугою і зелений з чорною смугою. Знаю, що приходять на два крайні піни триконактного роз'єму, то ось не знаю на які номери пінів

SOBOL1989_P11 жовт. 2017 р.

Схеми на ABK в інеті знайти не зміг

DmytroST11 жовт. 2017 р.

Так на ДМРВ роз'єм на 5 пінів.

SOBOL1989_P11 жовт. 2017 р.

Ні, не регулятор холостого ходу маю на увазі. Не було роз'єму

DmytroST11 жовт. 2017 р.

Ти мене в кінець заплутав. PXX це регулятор холостого ходу. ДМРВ це датчик масової витрати повітря.

SOBOL1989_P11 жовт. 2017 р.

Регулятор холостого ходу. Вибач, що заплутав

DmytroST11 жовт. 2017 р.

Так він двоконтактний. Плюс приходить із замку запалювання, а мінус з ЕБУ.

SOBOL1989_P11 жовт. 2017 р.

Полярність значення має? Начебто кроковий двигун… Двоконтактний, але роз'єм у нього триконтактний, замість середнього піна в РХХ заклепка

DmytroST11 жовт. 2017 р.

Були 3х контактні pxx, здається з опеля, вони стоять у майже половину дешевше за нашого рідного, бачив що люди з них колгоспили на наші мотори. Ось у твоєму випадку теж схоже заколхозили.

SOBOL1989_P11 жовт. 2017 р.

Три дроти, два з них одного кольору- напевно були обтиснуті на один пін, за кольором так, одна з ліній ЗЗ, другий так, телефонує на пін ЕБУ. Струму порядок пінів по квітах у роз'ємі не знаю. Не знаю, колгосп чи ні, клепка на вигляд заводська, просто ...

Yan4ik23 лип. 2017 р.

Привіт. Питання таке міняю знайомому моно на інжектор. Так от на водійську сторону йдуть 2е фішки і 2 дроти червоний і зелений і один тонкий. Так ось питання підкажи під який контактний болт зелений провід підключити? Заздалегідь вдячний!

DmytroST23 лип. 2017 р.

Зелений на крайню праву колодку під гайку, вона на мою назву 87F/Disel

AlexVanKertis23 лип. 2017 р.

Спасибі велике. А ще не підкажеш миє починаю заводити схоплює і глухне. Перевірив іскру пропадає. А з котушки постійно при запуску б'є. У чому може бути проблема?

DmytroST23 лип. 2017 р.

Іммобілайзер відключає. Я ж казав, щоб ти ставив емулятор.

AlexVanKertis23 лип. 2017 р.

вибач просто я вперше зіткнувся з ауді. А там були іммо в 92-94 роках? Просто на моно коли стояло в рідному ключі немає чіпа!
