Проведення для вентиляторів, компресора, датчиків, встановлення клімату (частина 6)

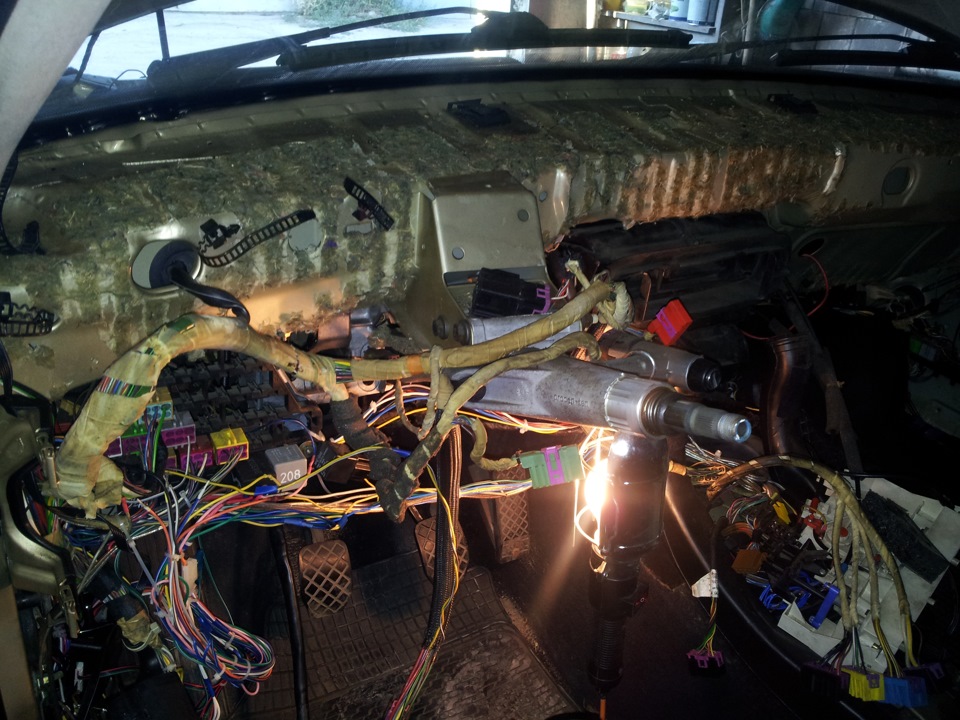

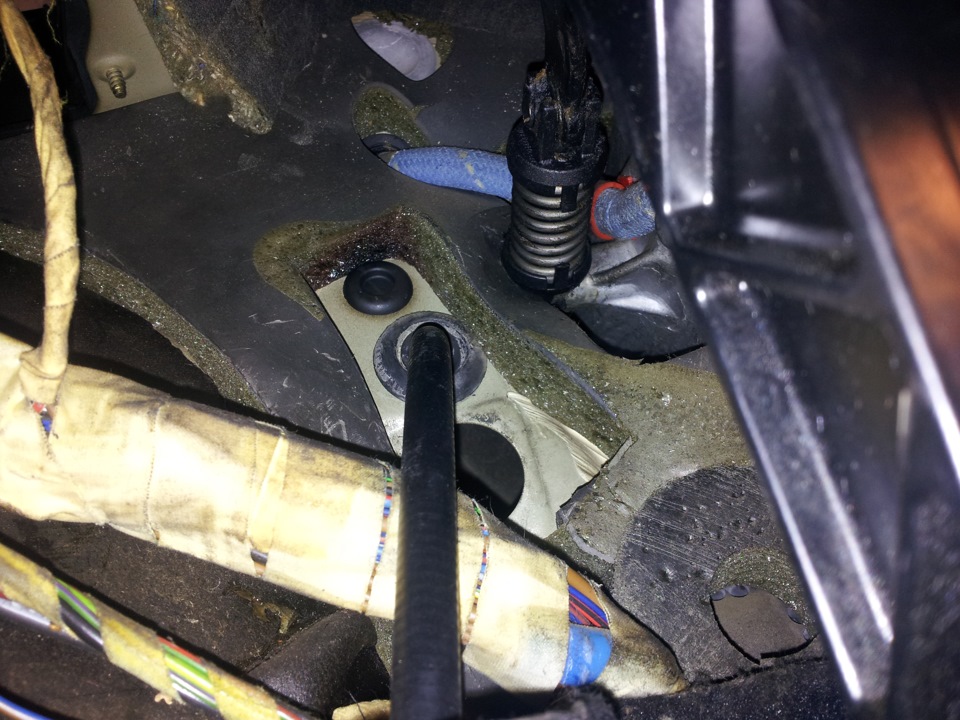

Таким чином 3-ї години плідної роботи після роботи дали результат.Рідна (стара) проводка була демонтована (руки правда подерті, алете таке), а нова проводка успішно простягнута в моторний відсік.Впринципі після того як розібрався зі схемами і самою проводкою, все дуже просто, єдине не вистачає рук, тому що працюю один. Щевіброю зверху закочувати, а вже поверх стандартною шумкою. Старапроводка з моторного відсіку протягнута (вірніше просунута) назад всалон. Ось бачимо отвір (під чорним тросом) в яке нам треба новупроводку просунути в моторний відсік.

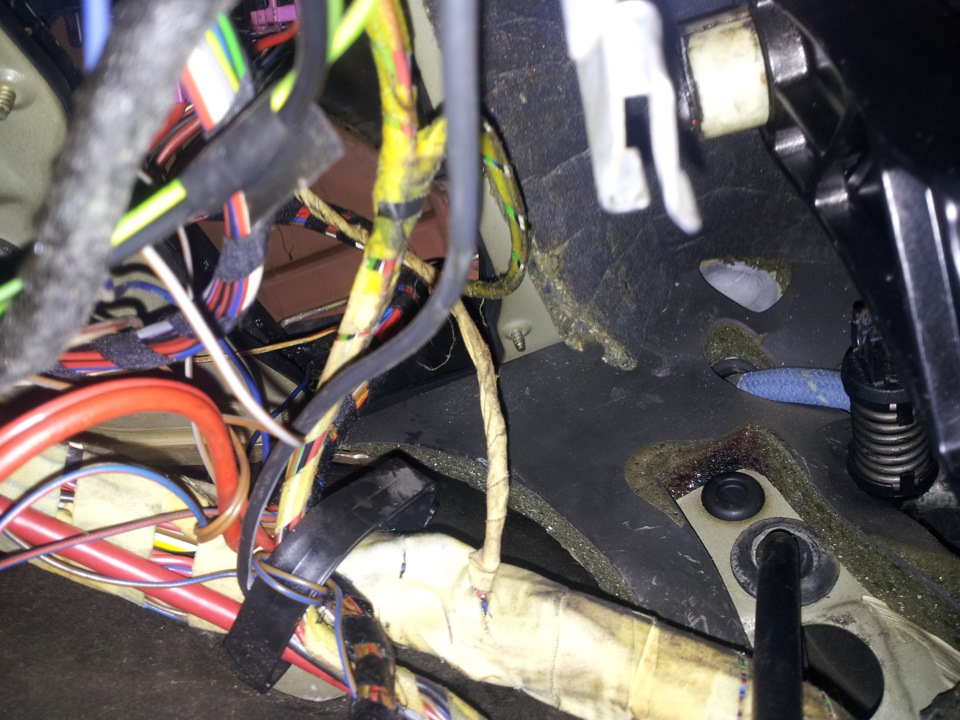

Тут проглядається просвіт у районі

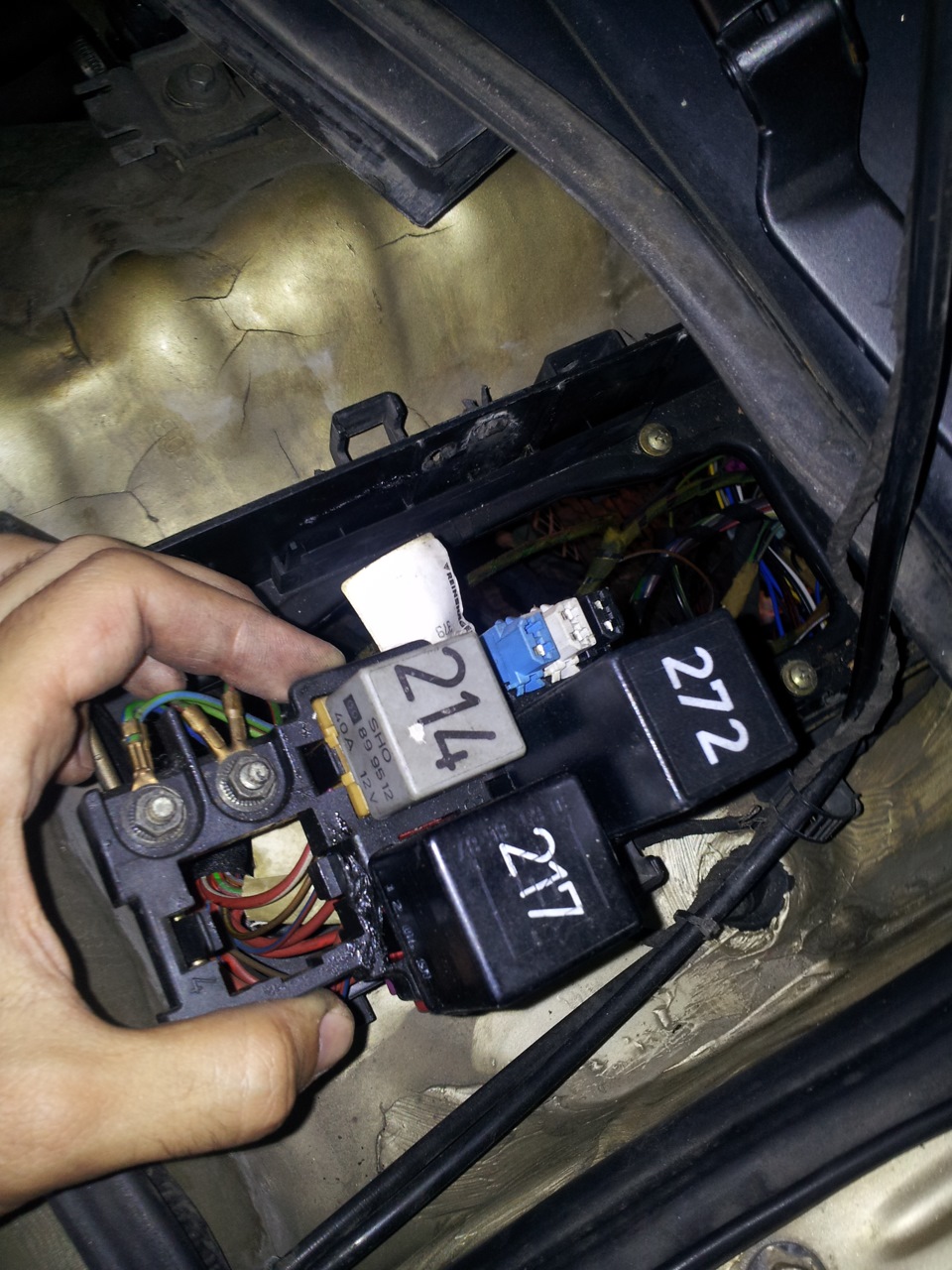

Тут уже всі реле з колодками переставлені на старий скелем (пластмасу), тому що не хотів відгвинчувати колодки здіагностичними лініями. Те, що видно через блок реле =)

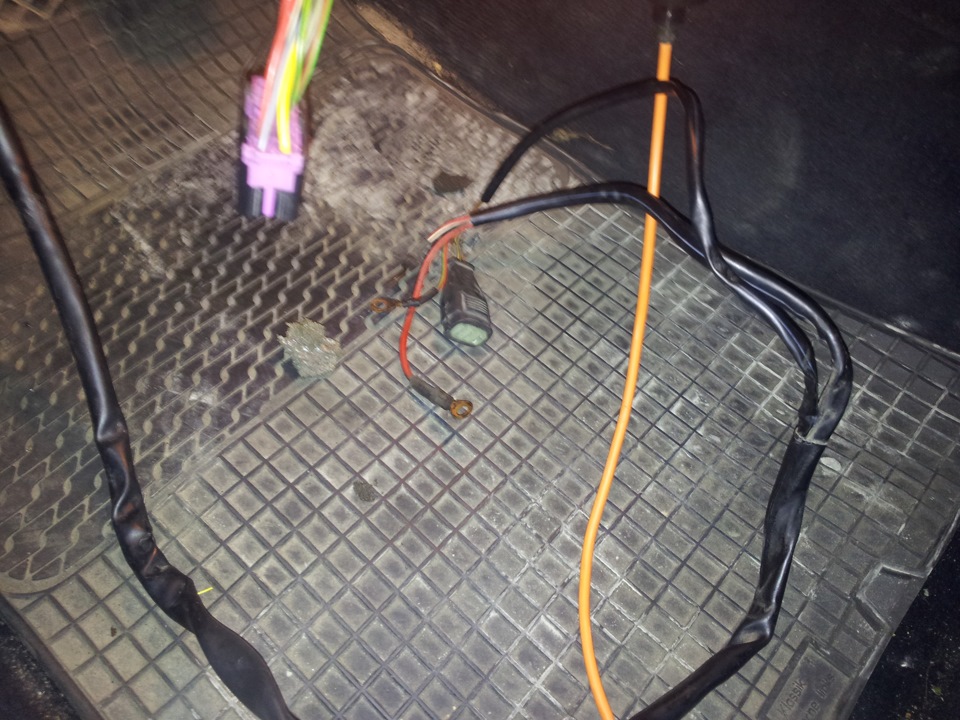

А Тут розписав штекери і колодки старої проводки (від новоїпроводки відмінності лише в відсутніх фішках для з'єднання зпроводкою клімі, і фішках датчиків фреону і компрессора + датчик.темп. Зовнішнього повітря). Коротше в попередньому записі БЖ ядавав запис з розписуванням всіх роз'ємів нової проводки. Далідумаю різатиму кузов, отвір під рециркуляцію. Або може замінапечі.
To be coninued…

Коментарі13

EvgeniyLuxury23 квіт. 2017 р.

Ви в попередньому записі БЖ давали запис з розписуванням всіх роз'ємів нової проводки. Не можу її знайти, не надішліть посилання на неї

DmytroST23 квіт. 2017 р.

https://megadriver.org/p1984-rozbir-polyotiv-vstanovlennia-klimatu-castina-2 Эта?

OldGooDLuxCars23 квіт. 2017 р.

Дякую, це і потрібно було

Belt7629 січ. 2016 р.

З чим стикується помаранчева фішка в ногах пасажира? (яка поруч із синьою)

DmytroST29 січ. 2016 р.

Дивись у мене в БЖ Розбір польотів, встановлення клімату (частина 2.1) я там описував майже всі фішки. На мою стельовий датчик температури.

IvanYchx29 січ. 2016 р.

Я на нього і думав. Дякую!

nikolo25089 черв. 2014 р.

Я так чет і не як не розумію ... куди простягається проводка з салону під капот? Я маю на увазі проводку на піч і випарник і вентилятори ...

DmytroST9 черв. 2014 р.

Проведення вентиляторів (в ній проводка на самі вентилятори, датчик включення вентиляторів що на радіаторі знизу, +12 на компресор, і проводка на три датчики низького, високого тиску, і обороти компресора), це все просувається в отвір під кермовою ре...

lanos19819 черв. 2014 р.

Спасибі величезне. А ці місця прокладання проводки штатні? І ще одне питання, без зняття торпеди чи можливо все грамотно прокласти? Чи не потрібно там чогось винаходити з проводкою? відмінностей ... був мертвий кондей, а зараз чекаю комплект найповні...

DmytroST9 черв. 2014 р.

Та ці місця штатні. Двигун суті справи не змінює, выштамповка кузова однакова. Можна і не знімати торпеду, правда це геморойнею, так як фішки постійно норовляться в щось зачепиться або впереться, а коли не бачиш і стуляєш є варіант обірвати щось або ...

lanos19819 черв. 2014 р.

Дякую величезне!

CuoreSportivo15 серп. 2013 р.

Добро! Сміливо і гідно похвали, молодець ;)

DmytroST15 серп. 2013 р.

Дякую =)
