Вже давно виношував ідею про невелике доопрацювання перемикачапічки, приблизно з середини весни народилася ця ідея коли непрацювали всі крім 4-ї швидкості.
І так, не всім під силу зібрати драйвер для керування потужнимвентилятором, а колгоспити покупний регулятор великого розміру ідербанити перемикач для установки змінного резистора для керуванняоборотами теж багато хто не хоче.Я ж просто занадто лінивий дляпершого і не люблю ламати те, що ще працює для другого.
А значить залишається тільки по максимуму "просто і бюджетно", а щоможе бути простіше простої схеми розвантаження контактів? )Правильно - нічого!
Сказано зроблено (ну як, поки у варіанті схеми).

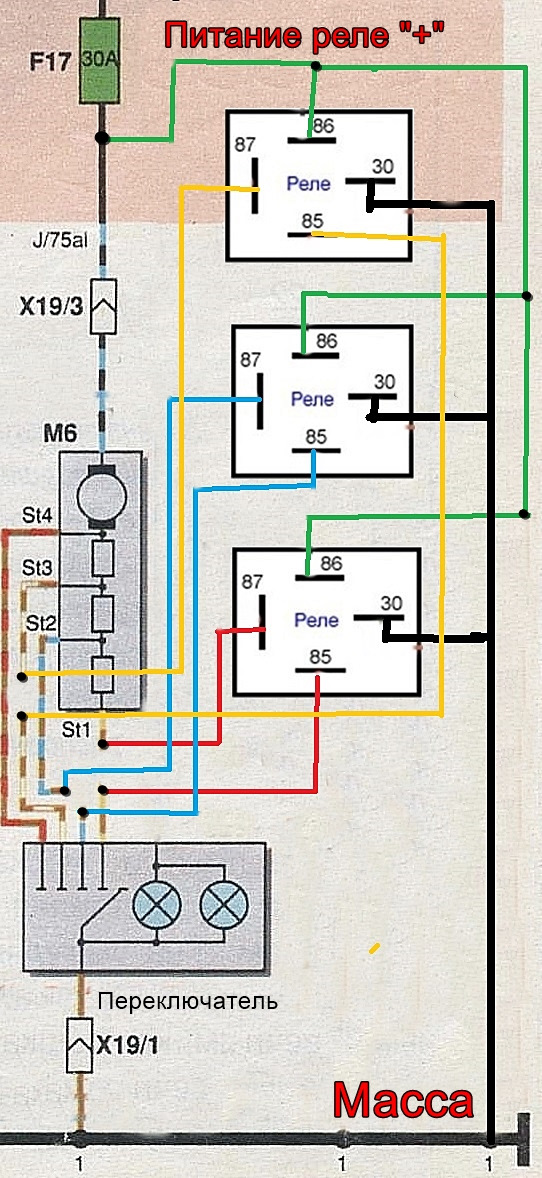

За півгодини накидав у Пеінті функціональну схему встановленнядодаткових реле управління вентилятором обігрівача. > 1. Трироз'єми з проводами для 4-х контактного реле.
2. Три 12В 4-х контактних реле
3. Провід та бажано різних кольорів
> 4. Трохи часу та уважності. Для тих хто не в темі поясню. Набочці керування двигуном обігрівача реалізовано за мінусом, надвигун + приходить постійно із запобіжника і швидкість включаєтьсячерез опір (або безпосередньо якщо це 4-та швидкість) на якеприходить мінус через перемикач. Ми використовуємо + який приходитьіз запобіжника для живлення обмотки "силового" реле - контакт 86, акеруючий мінус вже приходить не до опору, а до другого кінцяобмотки реле - контакт 85.
Далі при появі струму на обмотці через силові контакти реле (30 і87) протікає струм уже до опору, вхід мінуса в реле - контакт 30, вихід мінуса з реле - контакт 87.
Таким чином отримаємо вічні контакти і жодних проблем із включеннямшвидкостей печі більше не виникне до певного часу, поки не помреопір, але це вже зовсім інша історія. br>
