Доброго дня доби!
Ще спочатку мучили мене питання по роботі хондовського дроселя вкупі з січнем. Надивився і начитався купу інформації. Найлегшийшлях приколхозить дросель від ваза, а в більшості випадків дросельвід шниви, але мені цей варіант не особливо підходить. Ще як людиточать або купують вже готові корпуси РХХ і через шланги їх тамякось вішають, начебто працює відмінно, тільки такий колгосп меніне до вподоби. То хондовський хтось підключить, але по-ходу все цегеморой.. Наприкінці прийняв рішення якось прикулибничатьвазовський РХХ.

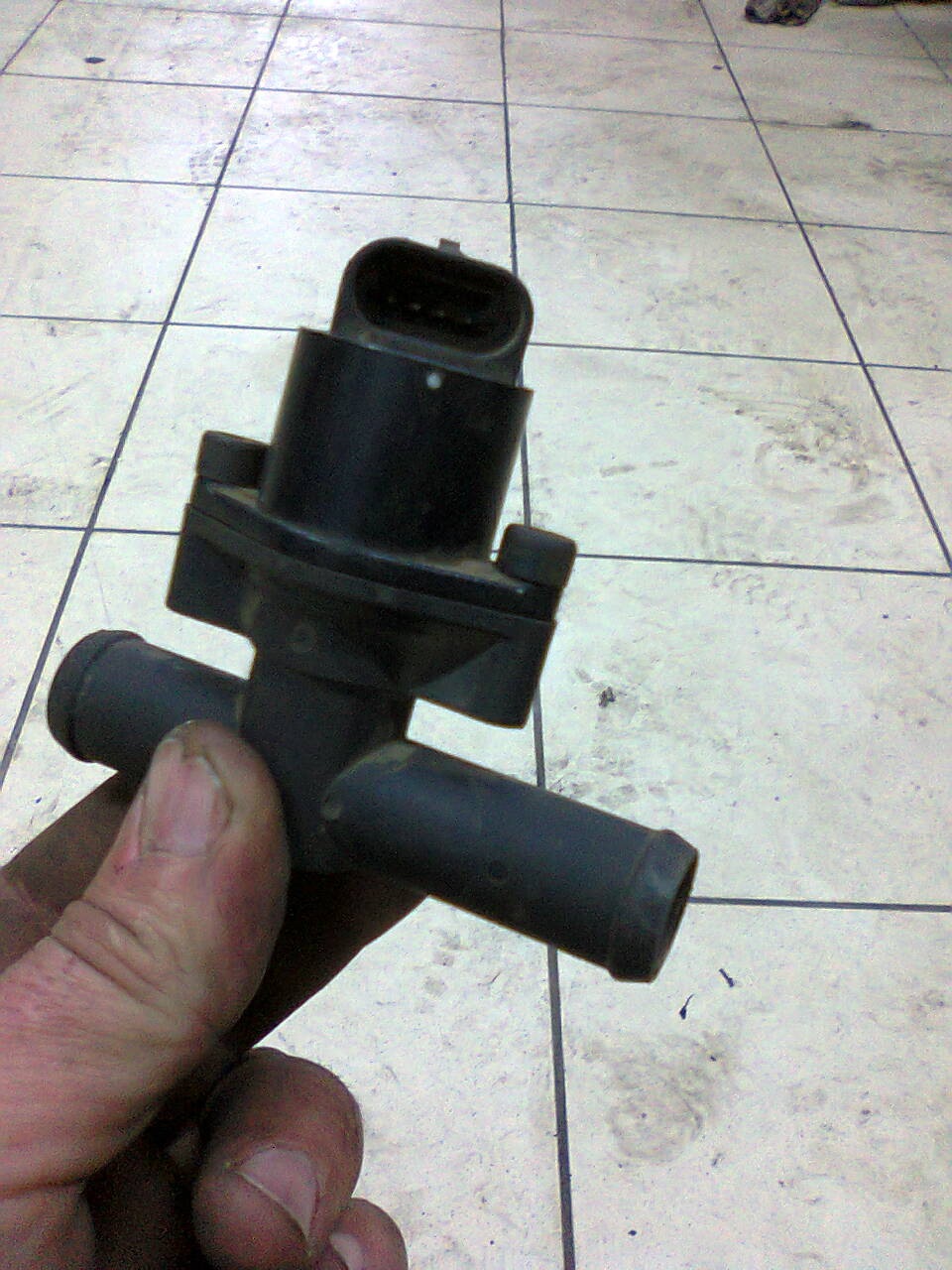

думав я, думав... І ось що придумав. Газову установку, надіслалимені її із західної, і там у комплекті звідкись був інжекторнийрегулятор холостого для газу. Виглядає він так
ось так він виглядає…
це звичайний вазовський РХХ, тільки кінчик не конус, ациліндрик.

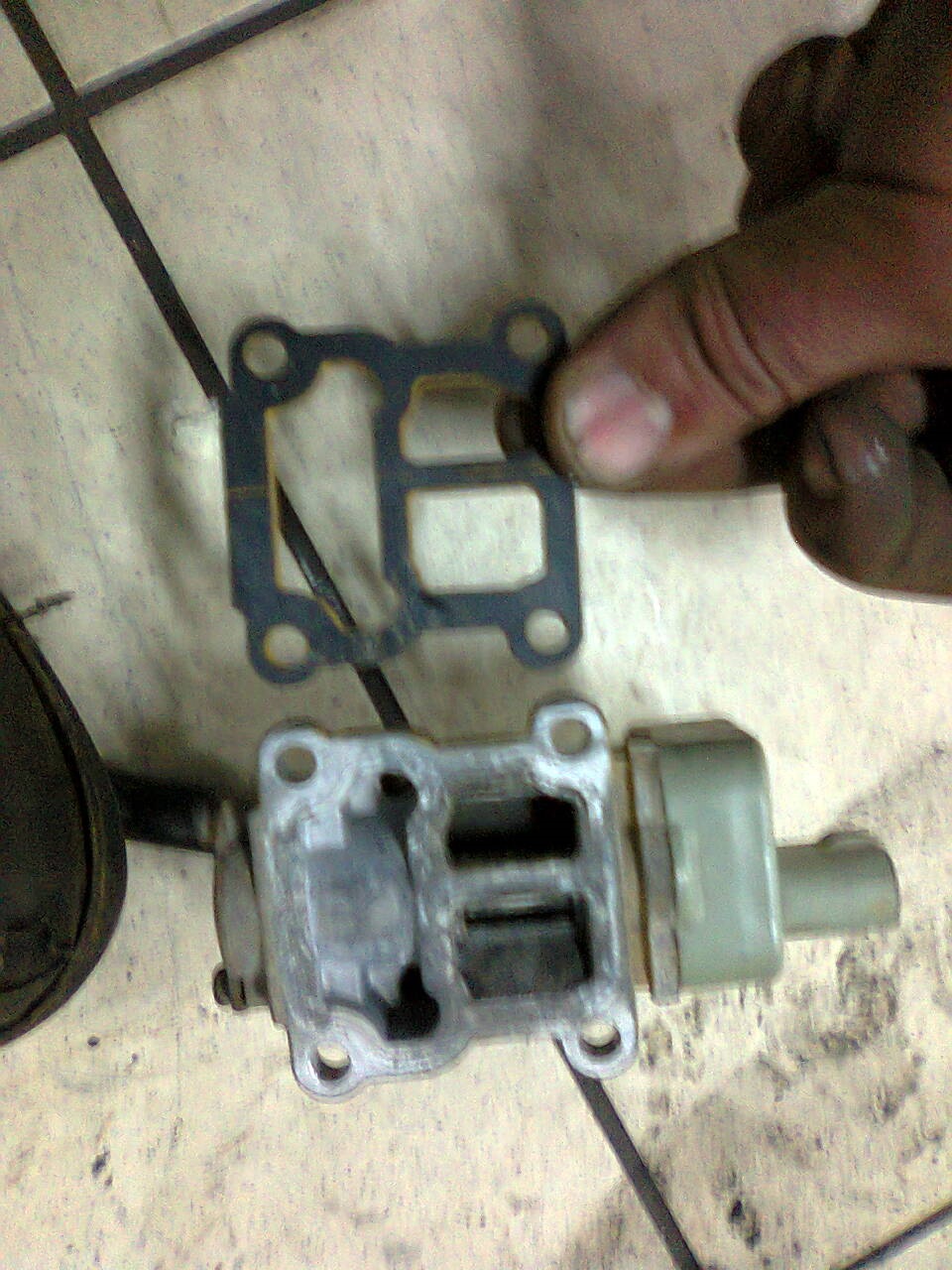

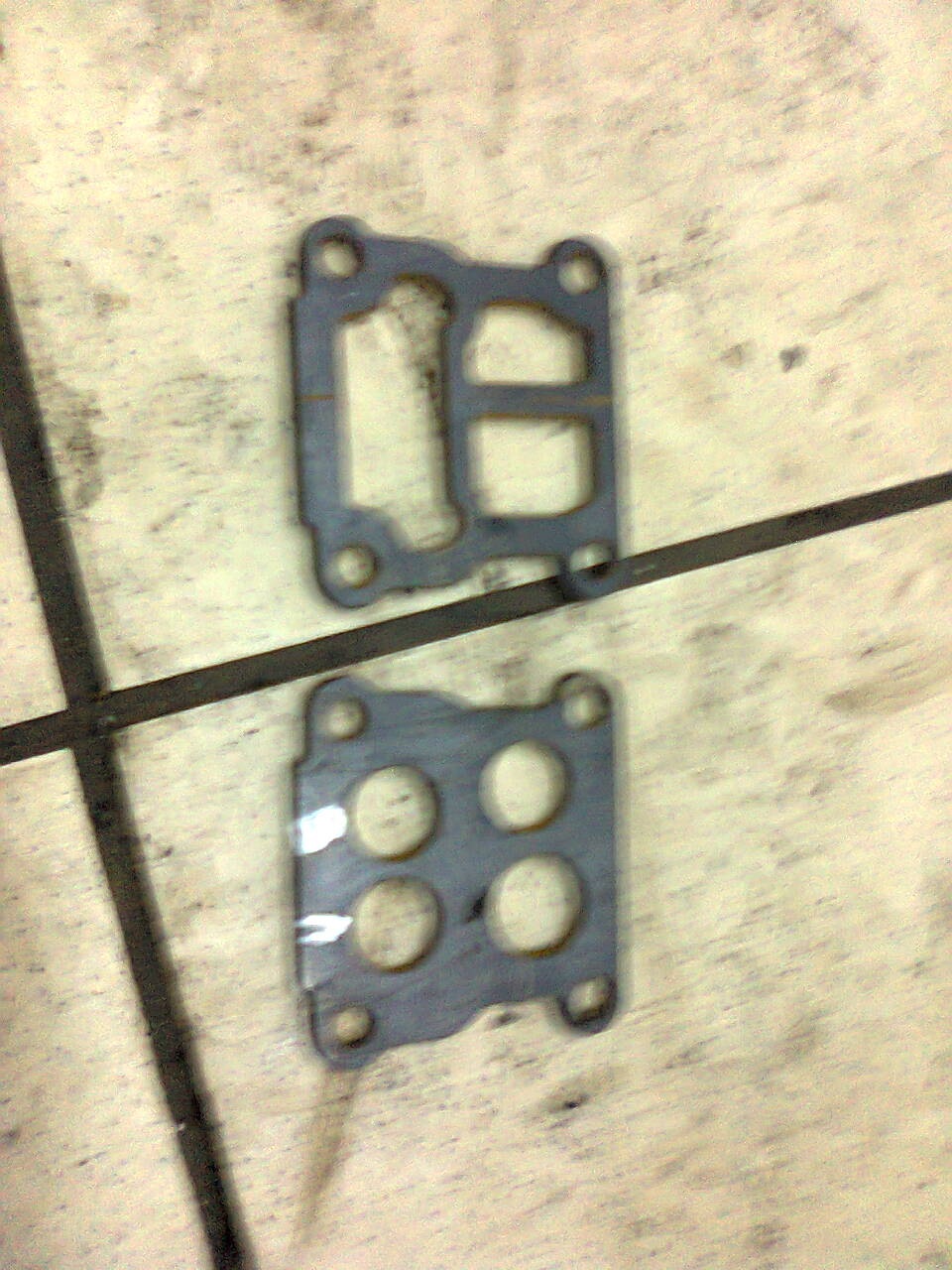

а це рідний РХХ хонди з плитою вирізаною, але вона не потрібна...пластина з круглими отворами нам підходить... Коротше лізли вголову погані думки, приварити на дві дірки два штуцери і всі черезті а шланги приєднати і гуд буде. Але здоровий глузд переміг лінощіматінку і почали в голові, що збожеволіла, літати інженерні думки.коротше поїхав я до токаря, щоб він сточив з РХХ штуцера бічні, тобто зробив круглу барило і плюс виточив стаканчик з металу нанього.

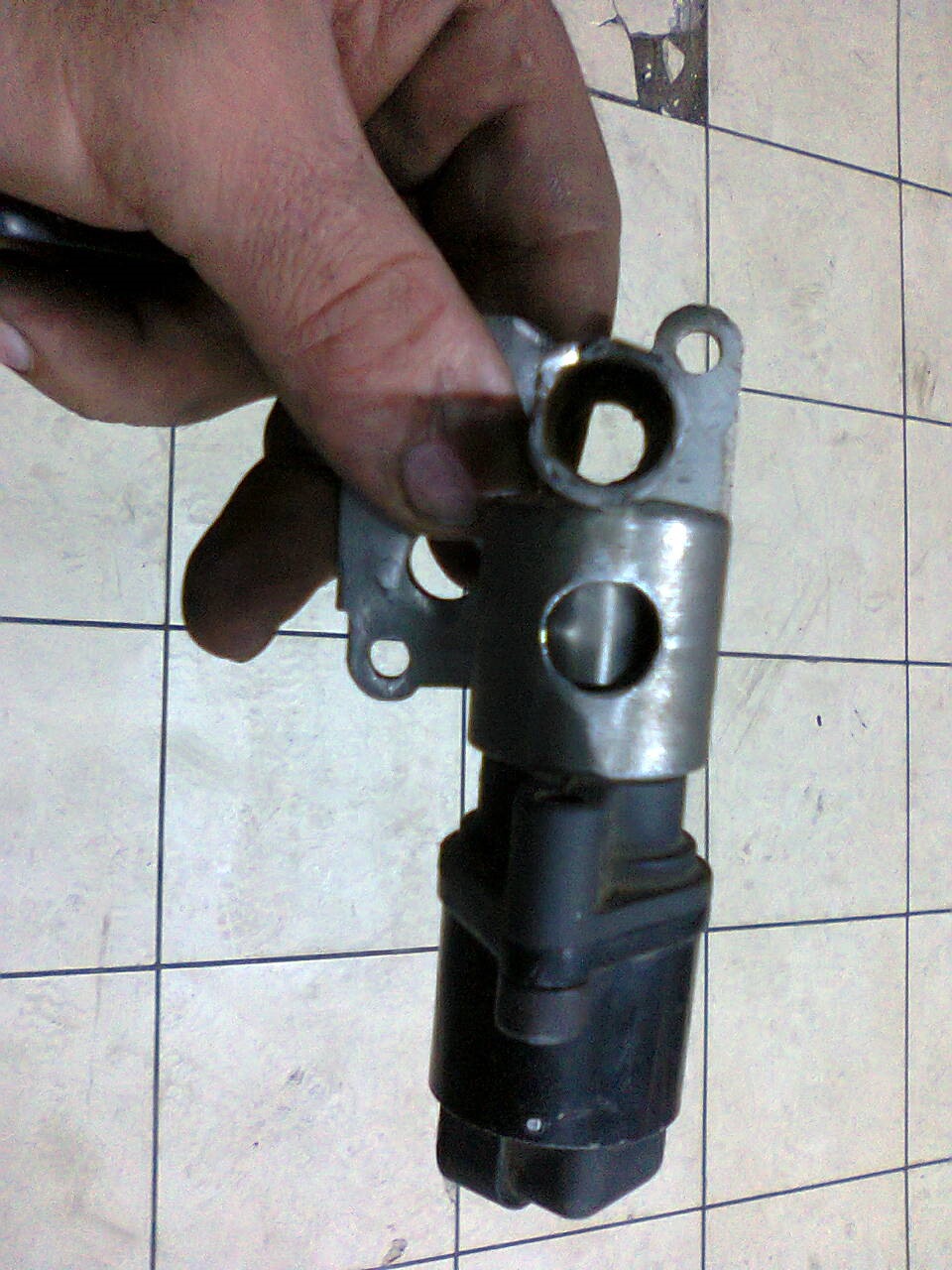

ось барило. Далі по фото суть зрозумієте. Це той же стаканчик звставленим клапаном в нього. Клапан поки приміряв. Сутність задуму, що готовий клапан помістити в металеву оболонку, щоб циліндрикперекриття ходив у пластиці, як із заводу. А ось і нова плита з 6ммметалу з дірками для РХХ і підігріву дроселя. Коротше взяв я трубкудиам.13мм і 15мм довжиною і запресував в стаканчик один край, іншийв плиту. Ну і в сусідню теж запресував трубку, тільки довшу. Даліпісля не довгих маніпуляцій з дружиною болгарина, вийшла наступнакартина:якось так колеги ...
ось і стаканчик…

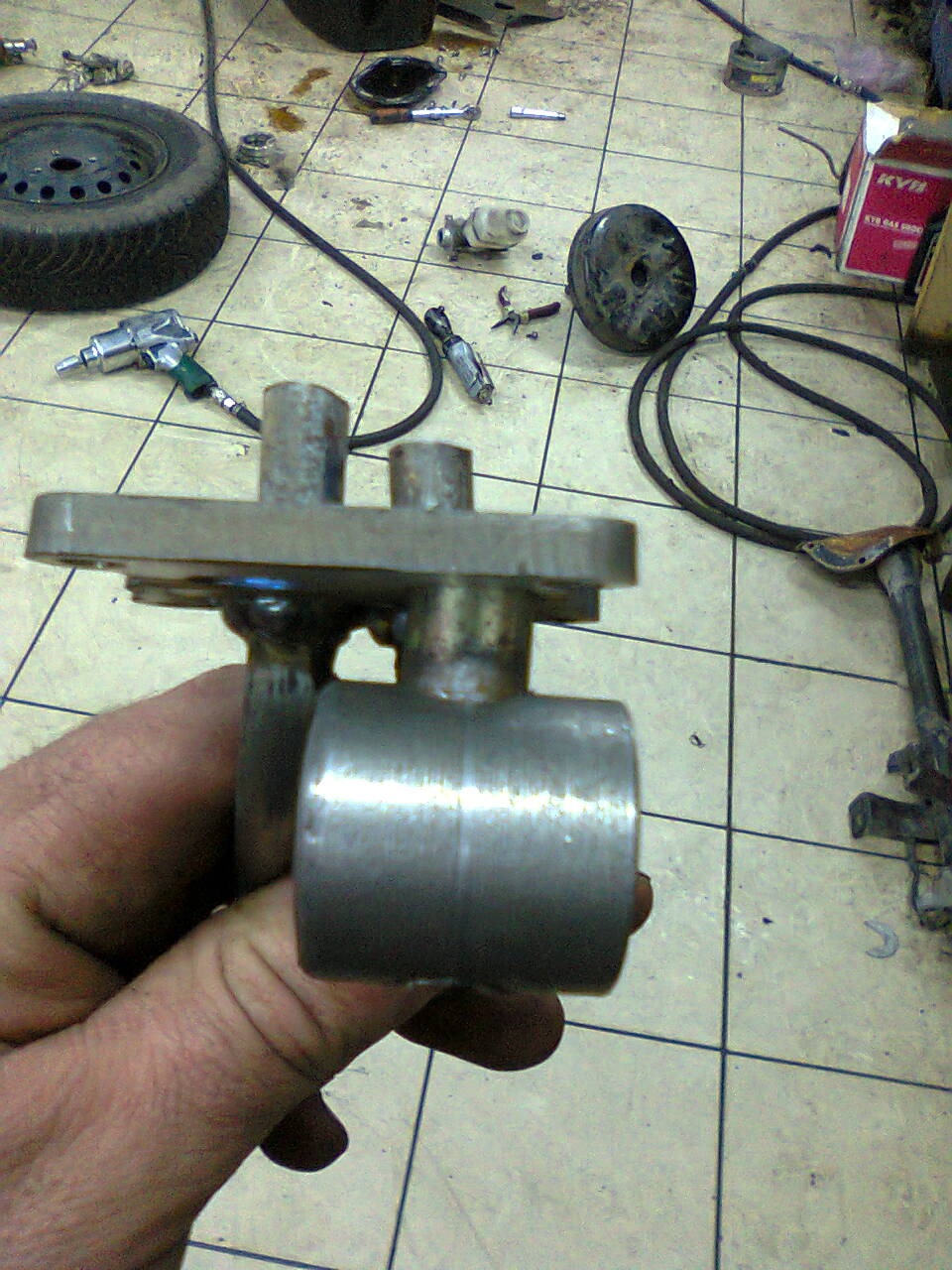

ну і вид ззаду… а ось і штуцера під обігрів дроселя. Ну і примірявклапан власне кажучи ось така конструкція вийшла. Навіть впуск знявз машини, щоб приміряти і подивитися як воно буде…
прикручено до дроселя знизу…
начебто нормально…
і так ще
ехх, якби було коліно не в 90град, а напівкругле, взагалі було бгуд.Та й так зійде. Як працювати буде хз, але сподіваюсянормально.
ну і насамкінець, не в тему звичайно:
плити впуску і випуску на б16а2 голову на запас готові. Хлопцікрасу зробили. Ну на сьогодні все. Всім дякую за увагу! ))) повзпросто не проходимо)) хто як думає, буде це працювати чи ні?






Коментарі20
у місце 90 градусів у когось я бачив мідну трубку загнули і приварили ніби у них працює
це до речі ідея не погана. та й кум у мене кондиціонер, у нього різних мідних штучок достатньо. спробую))
з миру по нитки і все вийде
Мені здається ти б відразу виточив корпус під РХХ стандартний ВАЗівський і приварив його прямо до твоєї плити, було без зайвих трубок може навіть взагалі, засвердлити просто треба було б у розмір і все=) ну і водоріз звичайно творить чудеса=)
точити корпус, це такий геморой. ну його нах ... координатка треба для цього + плюс аргон + не дай Боже щоб дросель повело. А так ціна питання в 30 грн.
та не, ти не зрозумів, я мав на увазі не до дроселя варити, а окремою деталлю як у тебе, тільки під РХХ корпус проточити так що б біс тих трубочок обійтися
все одно потрібен алюміній. і плюс вище описане. з металу фігня вийде.
а що думаєш з металу фігня? ну ти ж зробив з металу і норм, просто трубка це псує трохи ((до речі, навіщо тобі підігрів дроселя? в нашій місцевості воно нафіг не треба, будеш равликом повітря гріти, нічого там не замерзне) )) у мене він не підключени...
ну є, то нехай буде. у мене тільки корпус метал. всередині все пластик. якщо прибрати трубки не зможу всунути болти.
Маньяк!))) Прикольно вийшло)))
дякую звичайно))
добре вийшло, майже як рідне.а дросель правильно що хондовський, надійніше буде
дякую)). за дросель по-надійності згоден з тобою 100%))
особливо проблема часта - регулятор хх навертається скільки вже відмов було, турботази налаштовую, хтось їздить не париться, а у когось постійно вони ламаються, навіть на ходу розбираються на частини
ось по налаштуванню і по я б з вами государ хотів би поспілкуватися докладніше. тільки в приваті))). і пізніше. на роботу висуваюсь.
пиши, тільки звичайно не найпростіші типи у мене є таз як зробити щоб їхало і всіх проткнути? )
ось це ти мене того))
Щодо півкола можна як варіант вигин зі шланга зробити... Але це не колектор... Думаю смертельних похибок бути не повинно;)
ось у тому раз у раз що від шланга хотів піти. я так думаю... а там видно буде
Шедевр!
