Але не тут те було…

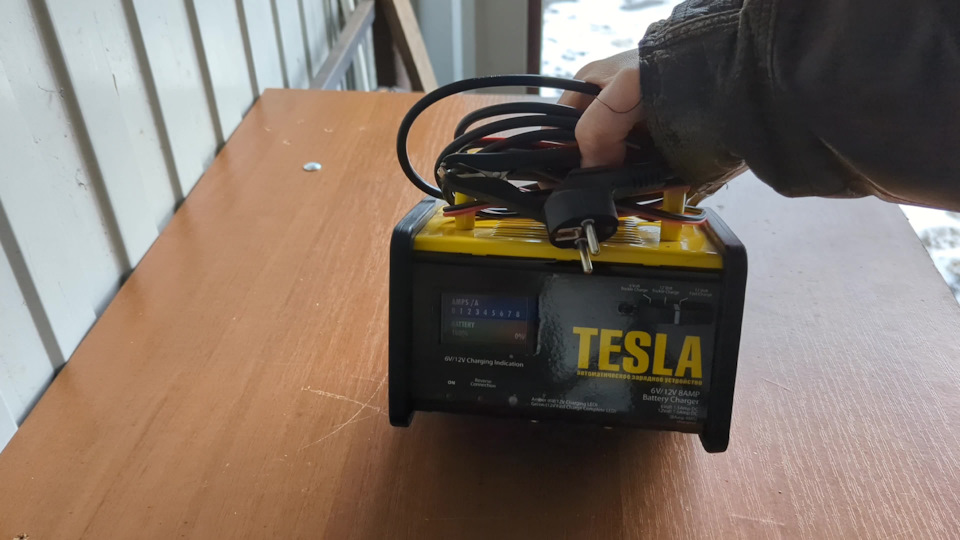

На відміну від шаманства над трансформатором з реостатом, хреноваТесла тільки вдавала що заряджає, блимаючи лампочками і майже невикористовуючи амперметр. Після другої зарядки, як є в коробочці, вирушила в шафу обростати пилом.
Пізніше з'явилися китайські автоматичні зарядки, і питання начебтознялося.
Але ні.

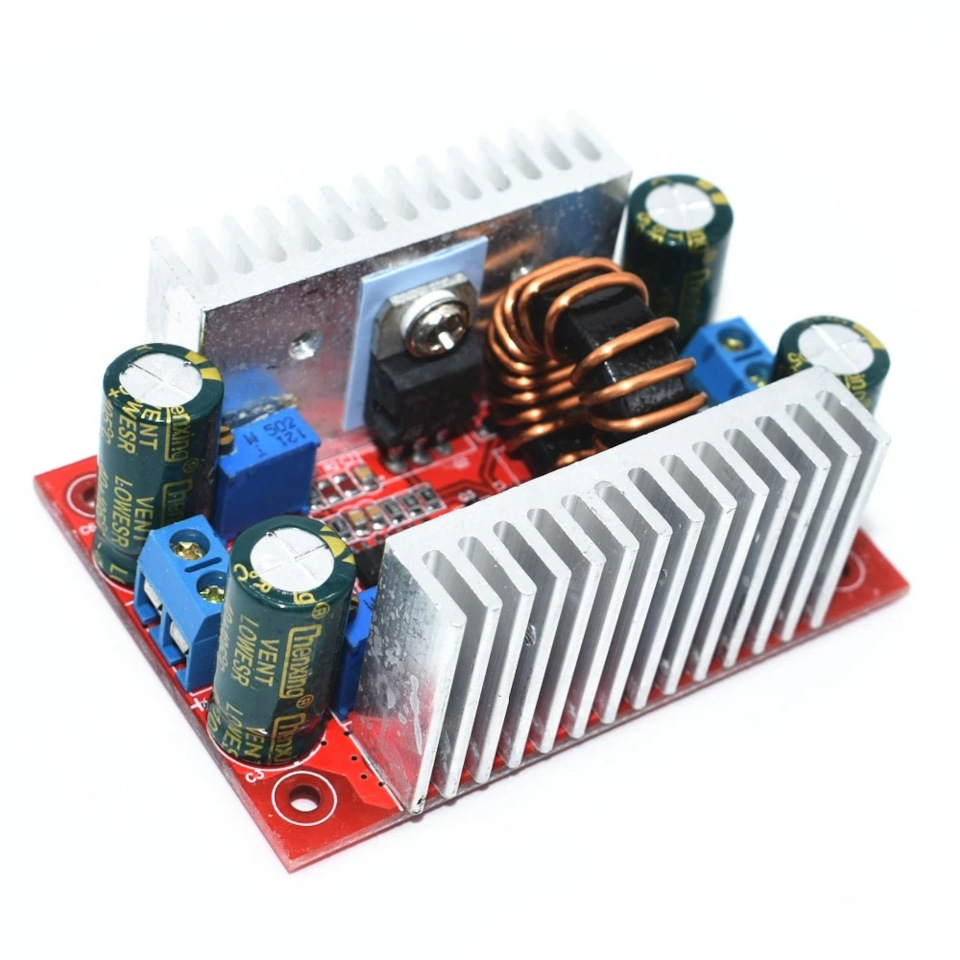

Як зазвичай, інтернет, та youtube зокрема підкинув досить бюджетнуідею — використовуючи трансформатор та випрямляч підключити схемуDC-DC конвертора step down з підтримкою протоколу СС CV.
<

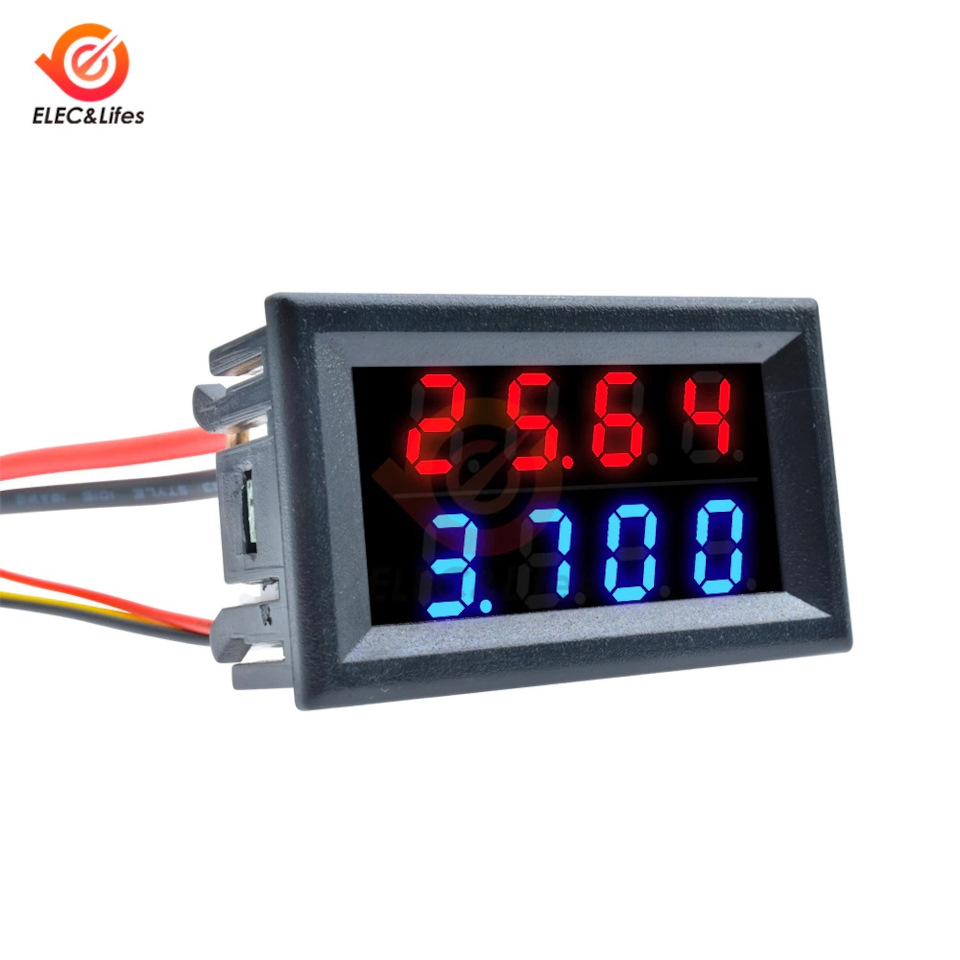

Ну і налаштовувати це все на підставі показань копійчаного вольтамперметра. Отримавши все необхідне, дістав коробочку, стер пил, витяг девайс .../p>

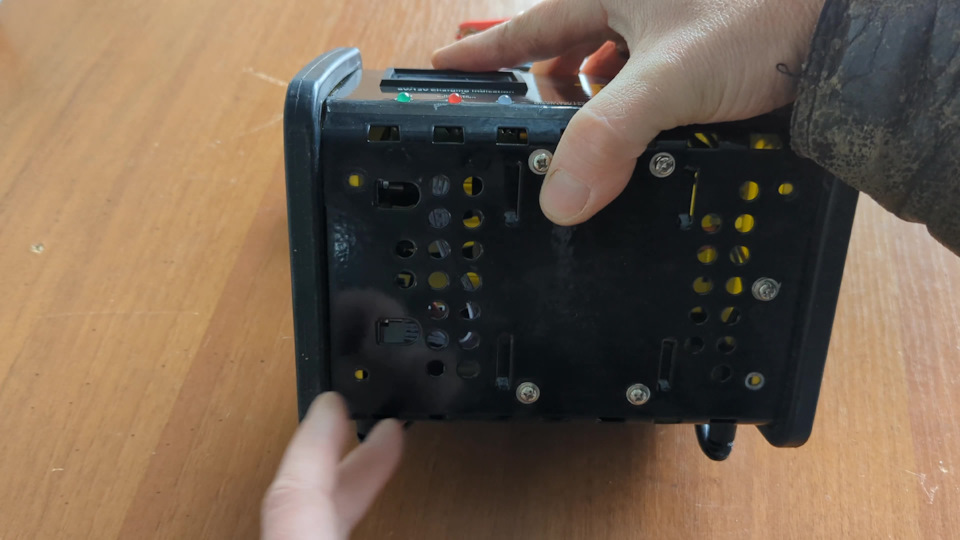

Розібрав, відкрутивши чотири болтики на всі боки (спочатку правдапробував відгинати гумки)

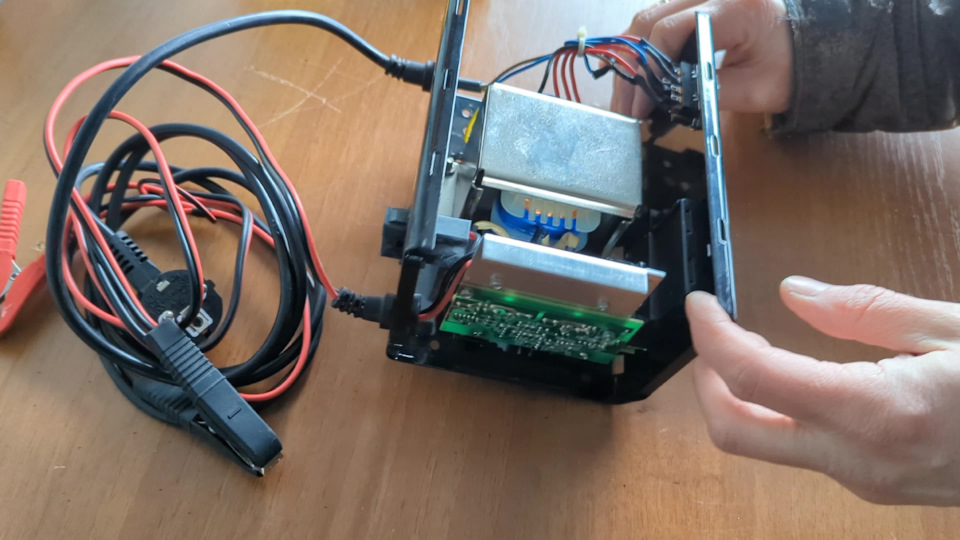

, прилад та трансформатор. Ось прилад з платою я і вирішивзамінити. Корпус під ручки та клеми, переніс у бік трансформаторВимірювання напруги на вторинці показало 22 вольти. Чудово. Є з чимпрацювати.
Так як ці 22 вольти змінні, запаяв діодний місток і паралельновиходу постійного струму конденсатор на 36 вольт 2200 mF.
Отримав відмінну постійну напругу. Закрутив плати, і поністестувати на розряджений акумулятор. Струмом 6, 5А він легкозаряджав його за схемою СС CV. При цьому помірно грівся.Запчастинина фото:RC130
У процесі випробування вилізли незручності. Провід повиненвід'єднуватися і на морді потрібна кнопка включення. Так тому ібути. Під крокодили на акумулятор встановив XT-60 монтажний, живлення - роз'єм з комп'ютерного блоку живлення. Вийшло доситьзручно.
У кінцевому варіанті, компонування вийшло щільне. А ценагрівання…
Значить бути активним охолодженням.Поставив вентилятор 60 мм навидування повітря зверху
Підключається все просто, але для харчування потрібні стабільні 12вольт. Використовував стабілізатор з того ж Алі. Налаштувавпотрібні мені швидкісні режими в залежності від температури. Ось нацьому вирішив і закінчити. Фото внутрянки
Зібрав, вийшло ось так…
. У тому числі і його розширених можливостей.
