Крабобалка своими руками ч.3 чертежи

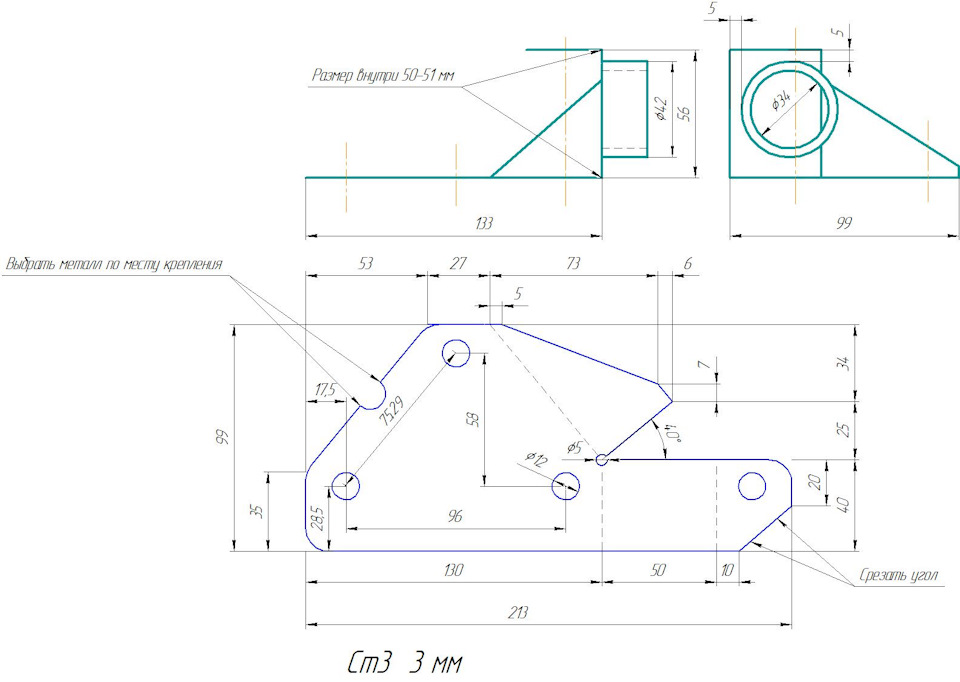

Всім привіт! Для заготівлі використовувався сталевий гарячекатаннийлист товщиною 3 мм .На кресленні вказано зрізати кут (це у кожногоіндивідуально буде через форму самого краба, заважає приплив) Я насамому крабі трохи напилком зняв додатково. Це ніяк не послаблюєйого. Видалення металу з лінії перетину згинаються площин, тимсамим усувається небезпечний перетин у місці напруги. Післязгинання розмір повинен суворо відповідати зазначеним. Необхідноївисоти між верхньою точкою краба і притискним вухом. Прохіднийотвір свердлити тільки після згинання заготовки. Воно має бутистрого над нижнім, не допускаючи перекіс болта., довжина 655мм (розмір може відрізнятися від зазначеного). Незалежно від профілюнизу телевізора рекомендую варити строго по рівній площині
Для лівого кронштейна необхідно за місцем кріплення вибрати частинуметалу. Після монтажу крабобалки для тих хто ставив заводськийзахист моторного відсіку (бляшанку) після примірки побачите, депотрібно буде підрізати в кутах захист через близьке розташуваннякрабобалки до двом місцям кріплення захисту (не плутати з 2ммлистом захисту піддону)
