У минулому записі я зупинився на тому, що для продовження робіт буввитягнутий із загашників підрамник, який давно був приведений упорядок і чекав свого настановного часу.
Установка його на машину була справа часу.

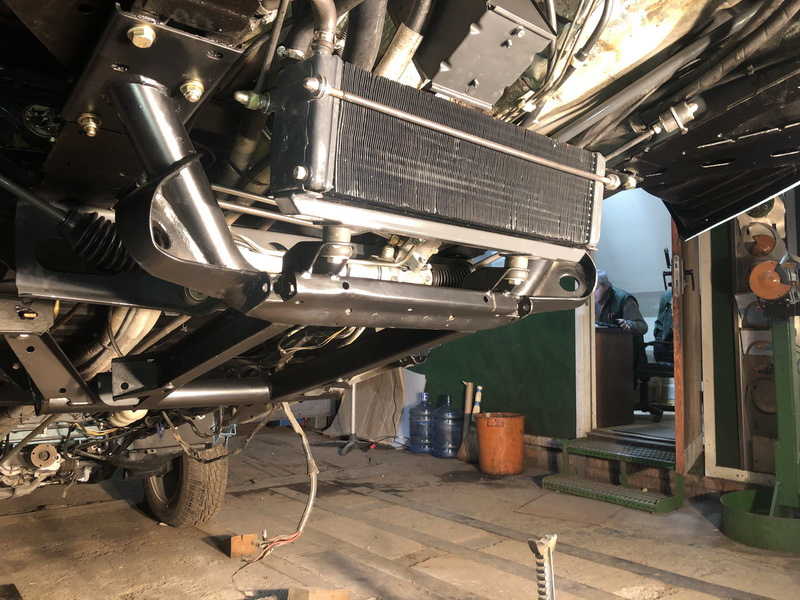

У перший же вихідний час було знайдено, підрамник повернуто на своєзаконне місце, і на його відразу було закріплено радіатор водяногоінтеркулера. (фото 1).
Слідом за радіатором з тих же засіків були витягнуті й війнікомплектуючі, що було раніше приведено в порядок, а щось поступовокупувалося.

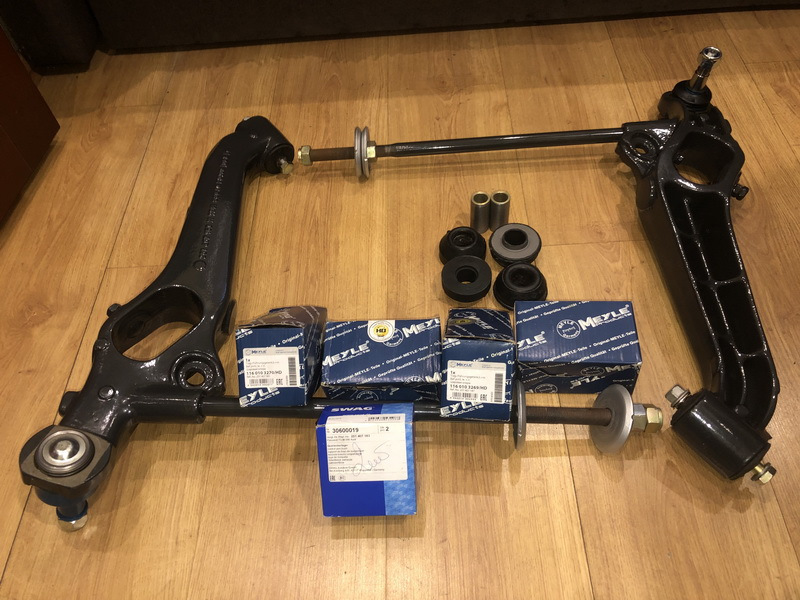

Першими в справу пішли нижні важелі передньої підвіски. Решту (витратників) замінили на нове (фото 2).
Фото 2.
.

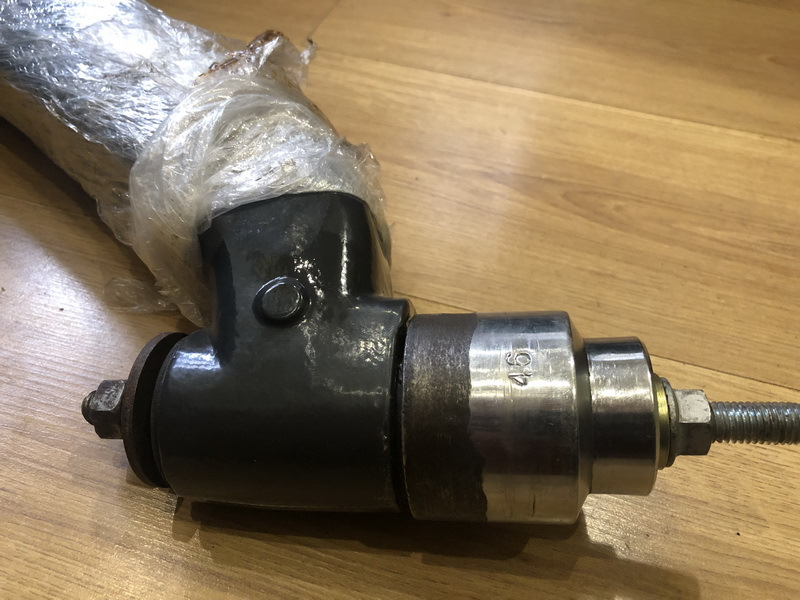

< Трохи поділюся тим що було замінено, і яким чином все це буловживлено в важелі. Що б за фотик хапатися. Найголовніше добревичистити внутрішні отвори в важелях у які треба запресуватисайлент. Далі змащуємо сайлентблок і його посадкове місце в важелі, як мастило використовував силікон у спреї. Як приблизно цевідбувалося, можна зрозуміти за фото нижче (фото 3).
Фото 3.
.

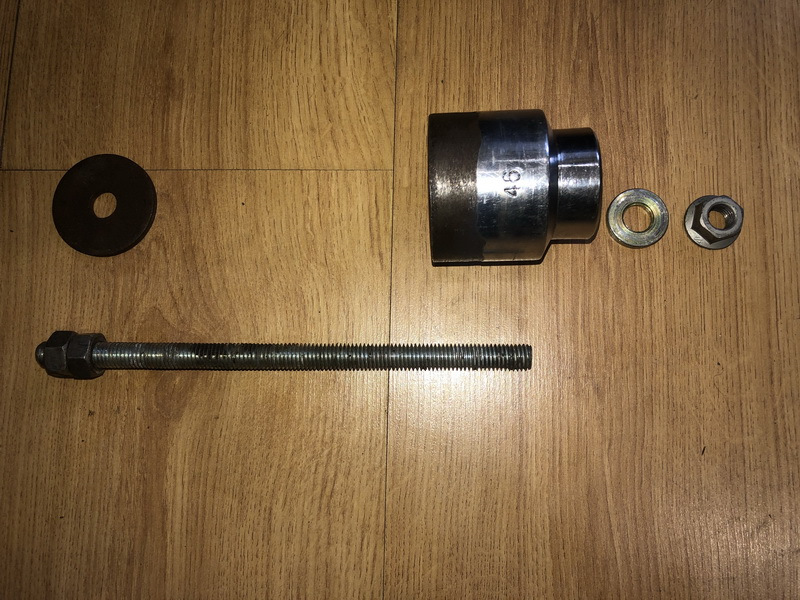

> Далі трохи детальніше про те, що знадобилося для запресуваннянижніх сайленбоків (фото 4).
Ніякого надприродного інструментарію та оснащення, у списку трохинижче все те, що мені знадобилося.
/>
1. Обрізок зміцненої різьбової шпильки М12 довжиною 300мм.
2. Гайки М12.
3. Шаба D=50мм, d=12мм, S=4мм.
4. Головка торцева - 46мм. Фото 4. Запресував нижню кульову. (фото 5).

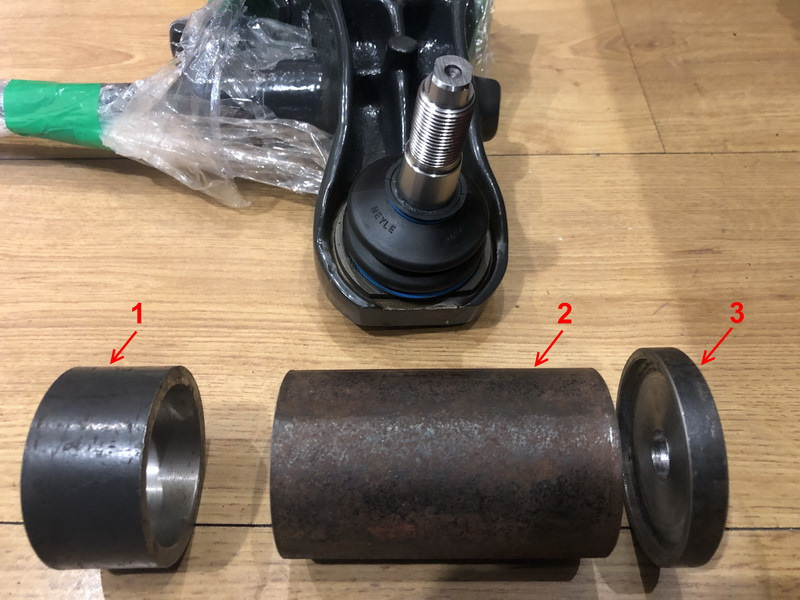

Тут довелося з того, що було під руками виготовити досить простеоснащення.
1. Нижня опора/підставка під кульову D=60мм, d=49мм, L=30мм.
2. Обрізок звичайної водопровідної труби D=58мм, d=51мм, L=95мм.
3. Завзята тарілка. Її розміри не пишу, трохи нижче на фото викладуїї ескіз. Фото 5. Ескіз завзятої шайби. Надалі з її допомогою будезапресовано і верхні сайленблоки. (фото 6).
Фото 6.Перед запресовуванням кульової опори щоб не пошкодити їїпильовик знімаємо його, і встановлюємо на його місце обрізок 58-оїтруби. (фото 7).
До речі перед встановленням усіх кульових і кермових тяг знімав зних пильовики з метою проконтролювати наявність у них мастила. Убільшості випадків ця операція була виправдана, смзки під ними булоз гулькін }{yй ))))
Фото 7.
.
Ось так складається цей "бутерброд" перед тим, як його відправитипід прес))) (фото 8).
Фото 8.
< p>
.
Зібраний верхній важіль + наведена в порядок комплектація + самважіль, що очікує складання. З кульовими проблем тут немає, вонипросто прикручуються. Утановка сайлентблоків потребує не тількигайкових ключів, а й трохи оснащення (фото 9). Фото 9. Фото 9.>
Перед установкою сайлентів вичистити від іржі, фарби, та іншогохрену посадкові місця
Те саме було зроблено і з нижніми важелями, фоток на жаль немає.Нижні важелі, враховуючи те, що їх сайлент іде без металевоїобойми, вимагають навіть ретельнішого ступеня зачистки (фото10).
Фото 10 .
.
Ось все, що треба для встановлення верхніх сайлентів (фото11).
1. Обрізок зміцненої різьбової шпильки М12 довжиною 300мм.
2. Гайки М12.
3. Завзята шайба (її ескіз на 6 фото).
4. Головка торцева - 38мм.
У такій послідовності збираються приблуди + сайлентбок, перед йогозапресуванням Фото 12).
Перед запресуванням бажано змащувати сайлент та його посадковемісце хорошим консервантом.
Чим довше консервант зберігає свої властивості, тим простішепроходить подальший демонтаж. Деталі, так само і роблю і призапресуванні нижньої кульової. Раніше з цим завданням нігролсправлявся на "ура", але нині, не той уже нігрол, пересихає тавологу тягне... Гад.
Фото 12.
.< br/>
І під кінець запису крайнє фото, проміжний результат черговогоетапу (фото 13).
Все те, що так довго упорядковувалося, досить швидко буловстановлено на машинку.
Все просто!
Фото 13.
.
У ході ремонту були замінені наступні деталі :
1.Сайлентблок нижнього важеля - SWAG - №30 60 0019 - 2шт.
2. Сайлентблок верхнього важеля - MEYLE - №100 407 0002 - 4шт
3. Верхня кульова опора - MEYLE №116 010 3270/HD - 2шт.
4. Нижня кульова опора - MEYLE №116 010 3269/HD - 2шт.
5. Пеодня сферична подушка реактивної тяги (з металом) - SWAG - №3060 0022 - 2шт.
6. Задня сферична подушка реактивної тяги - MEYLE - №100 610 0001 -2шт.
7. Втулки подушок реактивних тяг. Точив нові, їх розміри можнаглянути тут — https://megadriver.org
На цьому поки і все.
Час на написання твору, вичерпаний.
Пора працювати.
Постараюся не сильно відтягуючи розповісти про завершальні роботи зпередньою підвіскою, а також продовжити раніше розпочату тему щодозаміни передніх дискових гальм. >
