Точкою на цьому етапі реабілітації стала заміна передніх дисковихгальмівок.
Багато букафів не буде, тим більше тему про ПДТ раніше вже починавтут —https://megadriver.org/p132945-xocetsia-shhos-robiti-pocav-z-pdt
Цього разу викладу все у форматі фото, і коментарях до них же.
Фото 1.

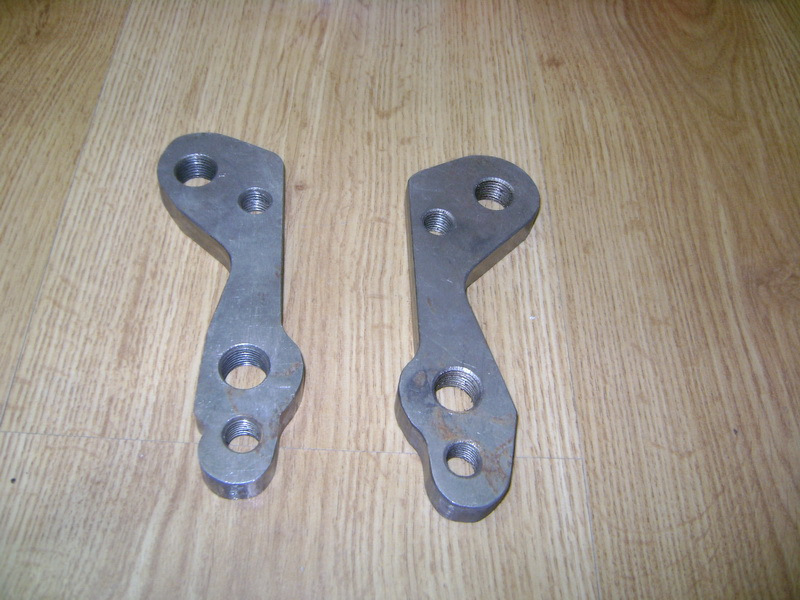

Фото 1. В оновленій гальмівній системі передньої осі буливстановлені супорти, що застосовуються на VW Pasat 3B3, 3B6 і AudiA4, A6. Для їх монтажу були придбані адаптери кріплення скоб наповоротний кулак. .
.
Фото 2.
Фото 3.

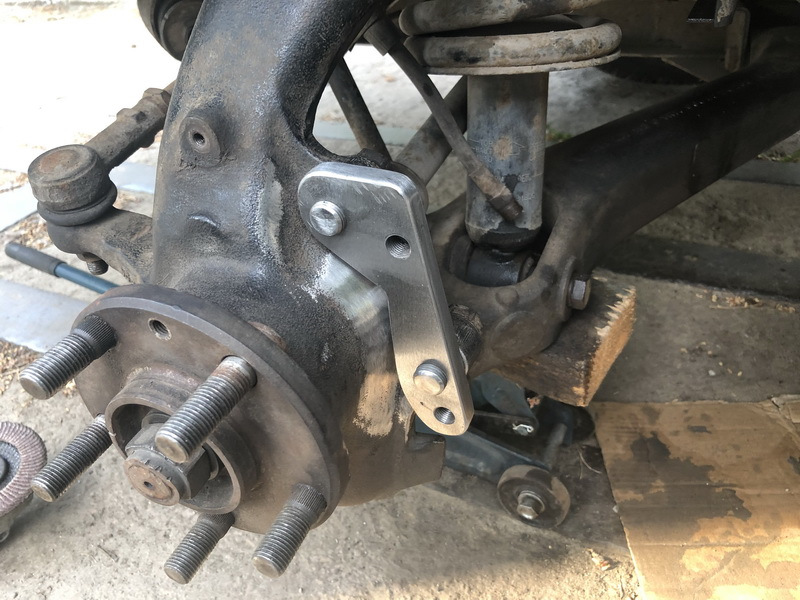

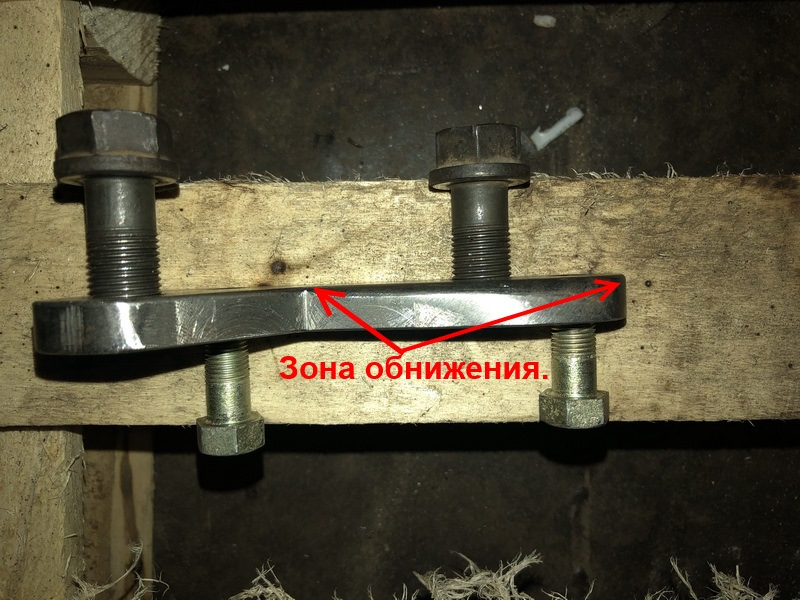

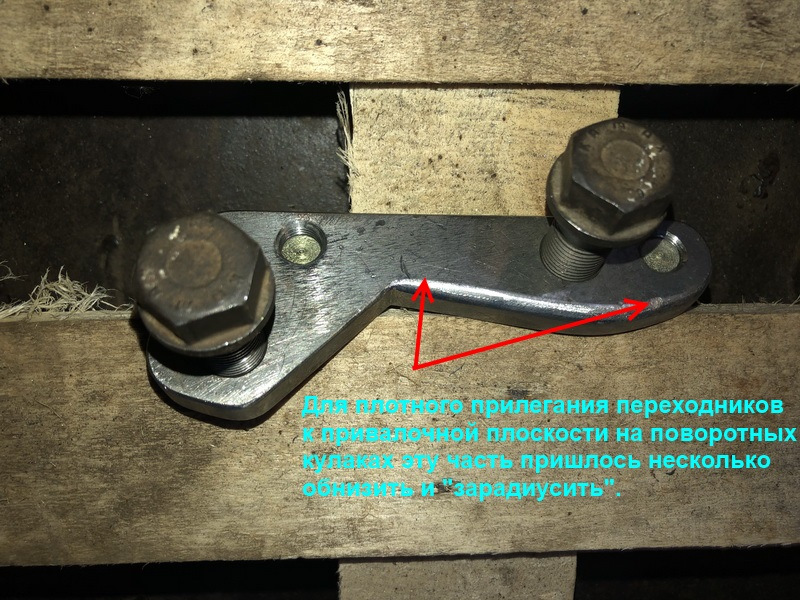

Фото 2-3. Просто прикрутити їх на кулак не вийшло, довелосядещо доопрацювати напилком.
.
Фото 4.

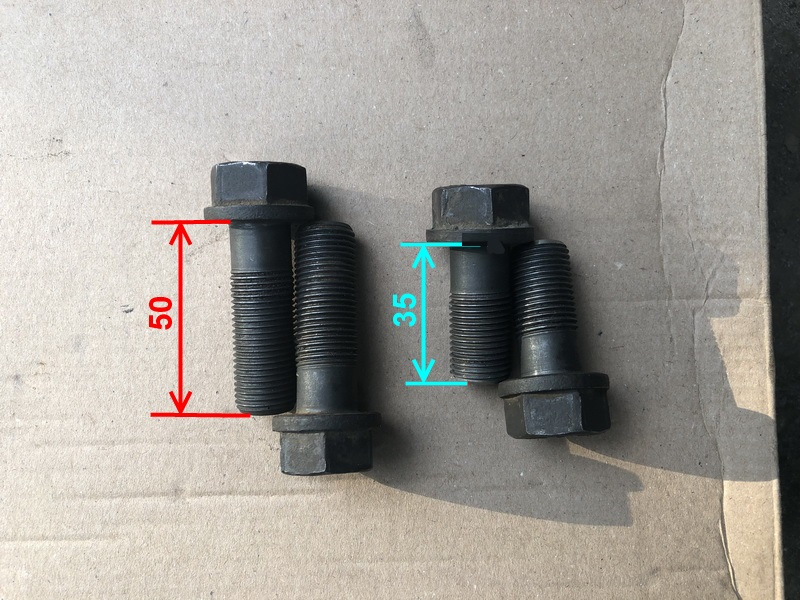

Фото 4.< При кріпленні адаптерів на поворотні кулаки болтамивід батьківщини третіх болти упиралися в супорт. Довелося змінитиїхнє "зростання" з 50-ти до 35-ти міліметрів, болгарка чудововпоралася з цим завданням)))
.
Фото 5.
Фото 6.
Фото 5-6. Після початково-слюсарних доробок, все дивно зрослося замісцем.
.
Фото 7.
Фото 7. Рухаюся далі, ставлю новий гальмівний диск 312мм, іскобу супорта.
./p>
Фото 8.
Фото 8. Накинув супорта.
Лівий диск обертається нормуль, зазори між гальмівним диском іскобою з обох сторін симетричні.
Правий затирає внутрішня колодка, скоба дещо зміщена назовні.
Загалом не критично.
Але, все-таки ((((
Тормозні колодки та диски встановлювалися нові.
Був би диск легким Б/У, прокотило б і так.
Чекати коли нове перетвориться на Б/У, як то не по нашому.
Довелося адаптер кріплення правої скоби прошліфувати -0.3мм.
Ситуація вирівнялася.
.
> Фото 9.
Фото 9. Далі були замовлені та виготовлені гальмівнішланги.
Що це таке раніше описував тут —https://megadriver.org/p132947-zdt-prodovzennia
Роздріб у передніх і задніх гальмівних шлангах укладено тільки в їхдовжині.
Метод їх примірки та виготовлення ідентичний.
.
Фото 10.
Фото 11.
Фото 10-11. Встановив шланги по місцях.
Експерементальним шляхом знайшов оптимальні радіуси їх роботи тамісця їх фіксації R-подібними хомутами.
Перевірив (не один раз) відповідність їх довжин, а так щоб нічогоне заважало, не затирало, і не заламувало шланги при ході підвіскиі при повному вивороті коліс.
. .
Фото 12. Доповнив супорт чотирьох міліметрової фіксуючоїпланкою шланга, виготовив перехідну мідну трубку.
.
> Фото 13.
Фото 13. Старий і новий гальмівний диск для візуальногопорівняння.
.
> Фото 14.
Фото 14. Це … майже фініш.
.
При оновленні ПДТ були використані:< br/>
1. Гальмівні супорти Б/В від VW/Audi. Гальмівна система ATE -№11.3571-8522.2 220320 лівий та №11.3571-8522.2 220319 правий.
2. Ремкомплект супортів FRENKIT кат.№257904.
3. Паста для гальмівних циліндрів - ATE 03.9902-0501.2.
4. Вентильовані гальмівні диски виробник MAXGEAR - №19-0760.
5. Гальмівні колодки REMSA №0390.20
Ось тепер, … фініш 🏁 🏁 🏁 )))
Усім здоров'я, і гарного настрою!
Далі буде/далі буде!
