Підкапотне освітлення Сенсу, або конкурент NIGHTONy R-8

Усім привіт.
У цьому записі мова піде не скільки про саме освітленняпідкапотного простору мого автомобіля, скільки про спосіб самогойого включення.
Перечитав багато записів автовласників різних марок авто як насайті MegaDriver.org так і на багатьох інших сайтах, але все менене влаштовувало.Як те не лежало на душі підключення через кінцевик (подібний до сигналізації), хоча це був досі найоптимальнішийваріант, ні підключення через вимикач у салоні або підкапотом.
Ще перед встановленням утеплювача підкапотного простору, придбавдва плафончики багажника Ланос.Як виявилося під капотом є для нихпосадкові місця. br/>
detali.zp.ua/catalog/5773…-plafon_bagazhnika_lanos/

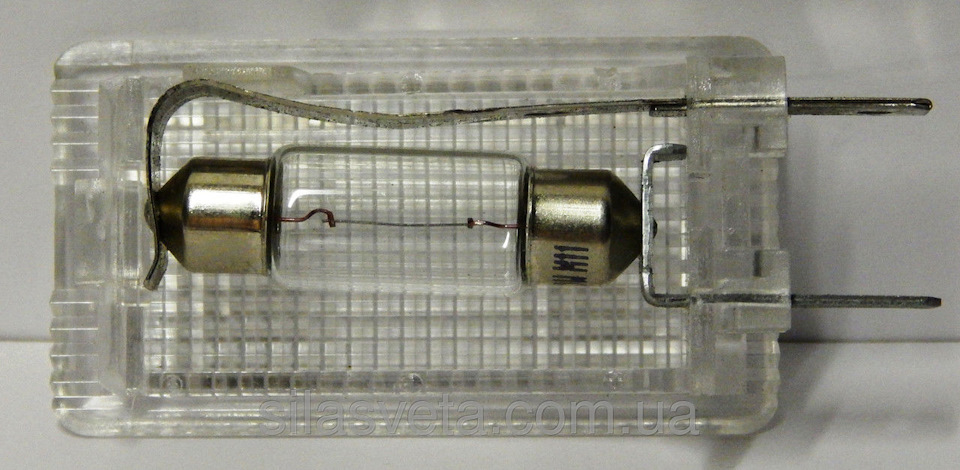

Плафон багажника

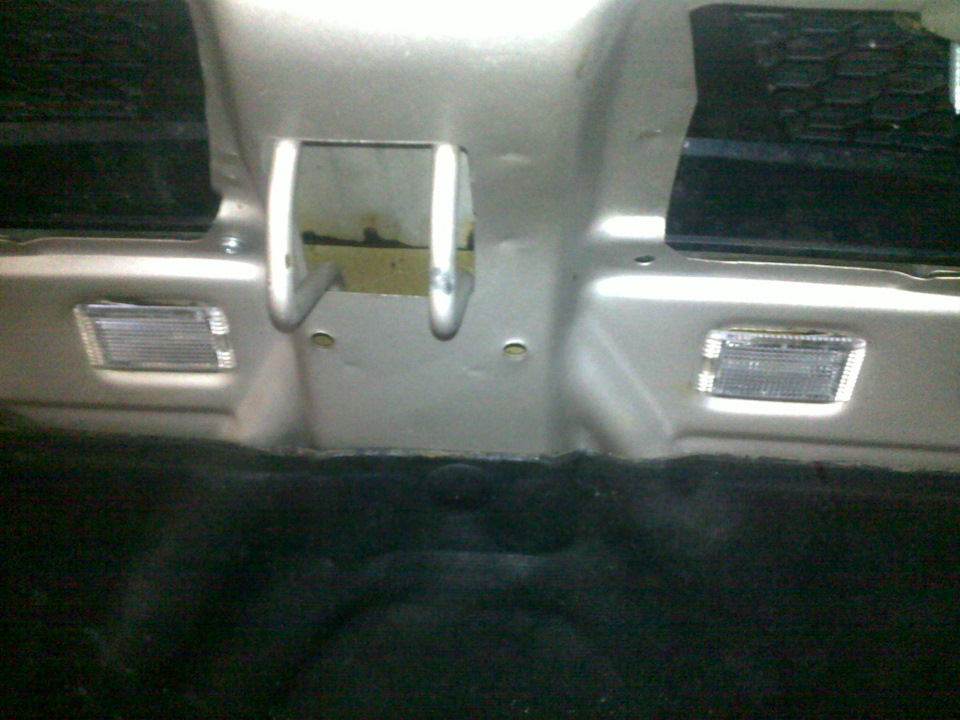

Встановив їх у посадкові місця, кинув проводку в порожнинах.капота, перед цим просувши дроти в гофровану трубу, Гофру купувавтут:Далі закрив підкапотним утеплювачем. Але якось далі справа непішла. У такому стані підключення було "заморожено" більше ніж напівроку. NIGHTON R-8". Детально про неї тут:nighton.com.ua/r-8/
Вона мені сподобалася, і я як і багато автолюбителів придбав її.

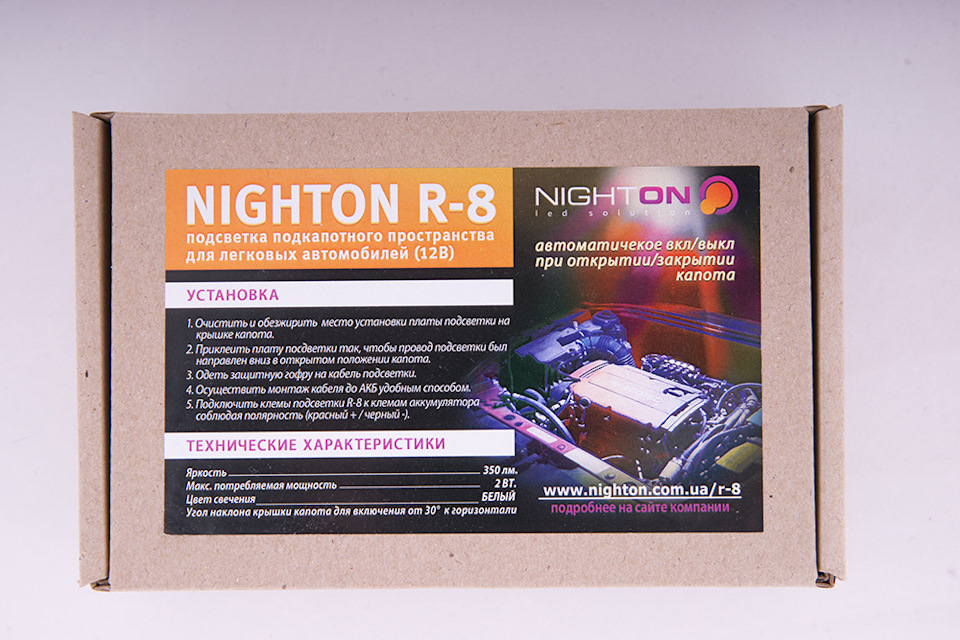

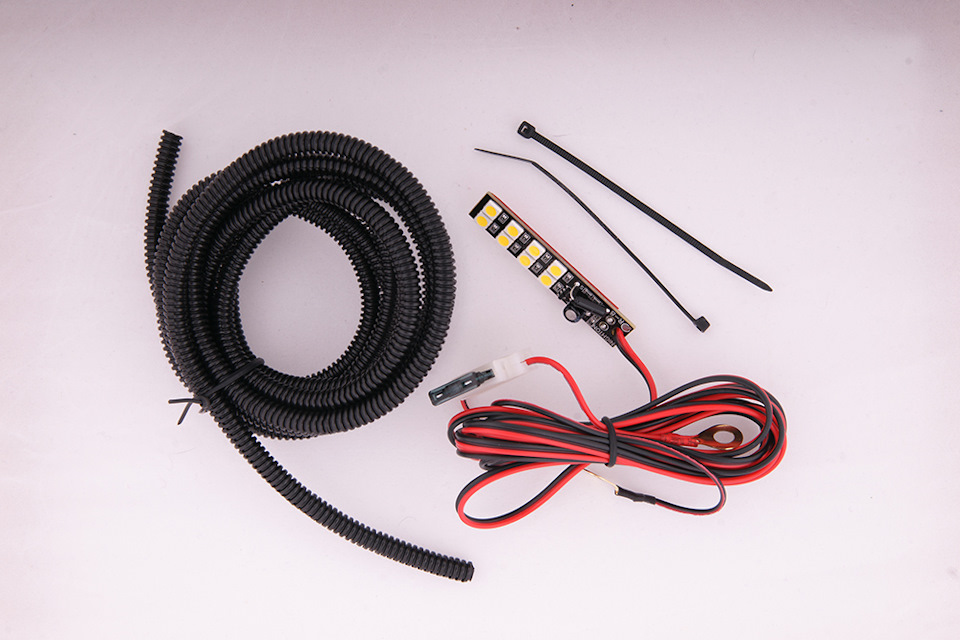

Зміст упаковки
Але після отримання Новою Поштою, пробного підключення доакумулятора автомобіля, від установки відмовився. Причиною відмовистала відсутність плафона як такого. Не знаю чому, але мені несподобався зовнішній вигляд. Тому якщо кому треба, можу продати зізнижкою в 25% від її початкової ціни на сайті компанії.
Покрутивши плату в руках, у голові закралися думки, а як підключитидо "R-8" сторонніх споживачів світла для реалізації їх включеннячерез датчик нахилу капота. Вродити саму плату не хотів. Почавшукати допомогу своїм думкам в інтернеті.
Довго чекати не довелося. Рішення було знайдено на теренахАліекспресу. Отже, зустрічаємо! Датчик нахилу із релейним модулем12 Вольт.Посилання:ua.aliexpress.com/item/NE…otection/32665435741.html

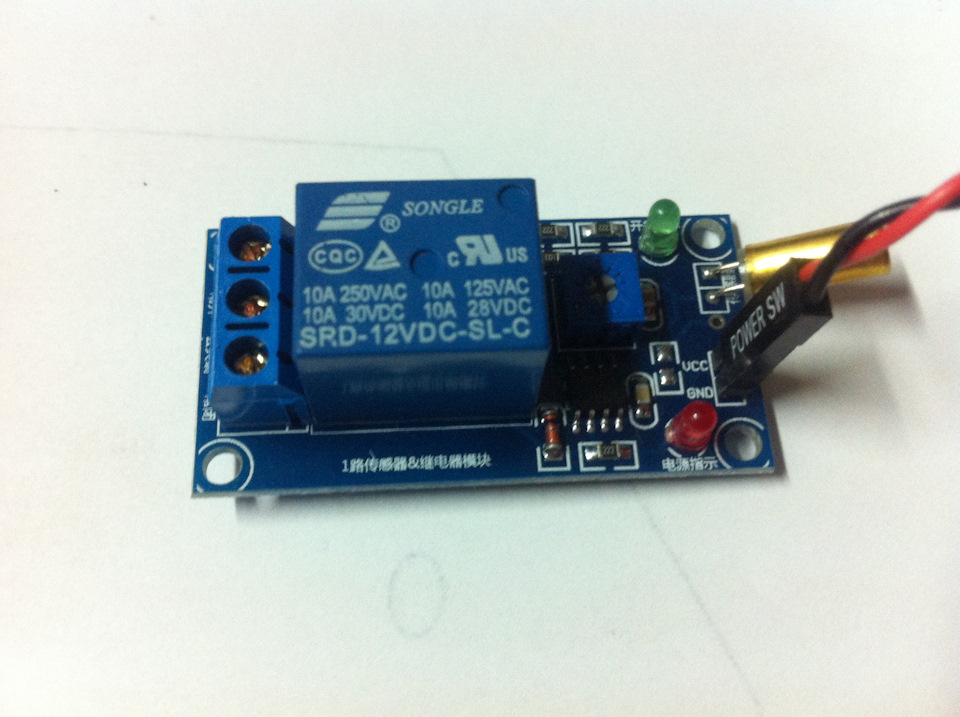

Сам датчик нахилу
Як бачимо на фото, харчування 12 Вольт подається на плату керуваннячерез двох контактний роз'єм. Роз'єм типу "мама" запозичений з б/вкомп'ютера.З лівого боку маємо силовий триконтактний роз'єм ізцентральним загальним проводом і по сторонах нормально розімкненимта нормально замкнутим контактами. Їх розпинування знаходиться назвороті плати управління. На задній стороні є два світлодіоди, щосигналізують про режими роботи. Червоний світлодіод – включеноживлення датчика нахилу. Зелений світлодіод - спрацювання датчиканахилу з включенням (перемиканням) реле.
Два світлодіоди.

Регулювання кута спрацьовування датчика (кут нахилу або точнішепідйому капота) виконуємо шляхом зміни нахилу самого датчика (золота колбочка) щодо плати управління.

Сам датчик.

Далі через цю плату підключив свої довгострокові плафони підкапотом, при цьому замінивши стандартні лампи розжарювання насвітлодіодні.

Лампи. Фото_1
Купував тут:ru.aliexpress.com/item/36…amp-Bulb/32228320953.html
Лампи. Фото_2

Зробленою роботою залишився задоволений.
За цим принципом можна приєднати будь-які прилади освітлення підкапотом автомобіля, лише не перевищуючи паспортні навантаження нареле.
Само реле з датчиком:87 грн
Дві світлодіодні лампи:2х34=68 грн
Два плафони багажника:2х36=72 грн
Гофрована трубка 2 м:2х7= 14 грн
Разом:241 грн +задоволення від виконаної роботи.

PS Якщо будете купувати подібні датчики нахилу на Аліекспресі абоще де-небудь, приділіть увагу напруги живлення плати! Є варіанти якна 12 Вольт, так і на 5 Вольт та інші варіанти. Напруга живленняпрописана на самому релі.
Напруга живлення
