Зовсім недавно на сайт звернулася людина olexiu Задопомогою у правильному підключенні фаркопа.
Думаю нижче наведена інформація буде корисна не тільки йому, а івсім читачам мого БЖ.

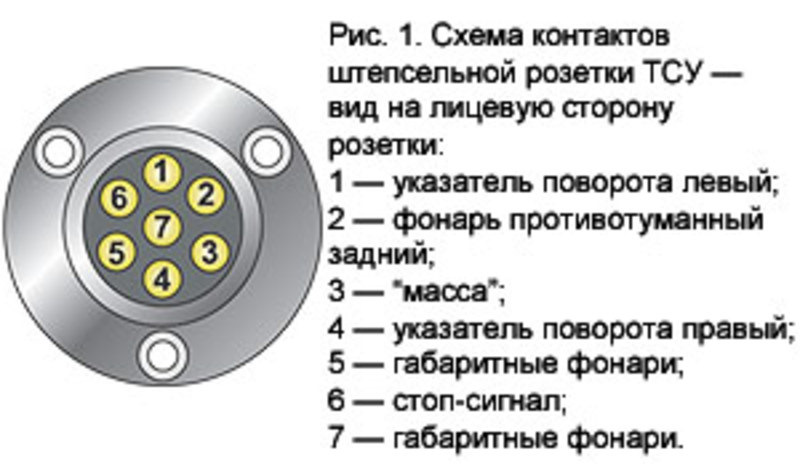

Схема_1

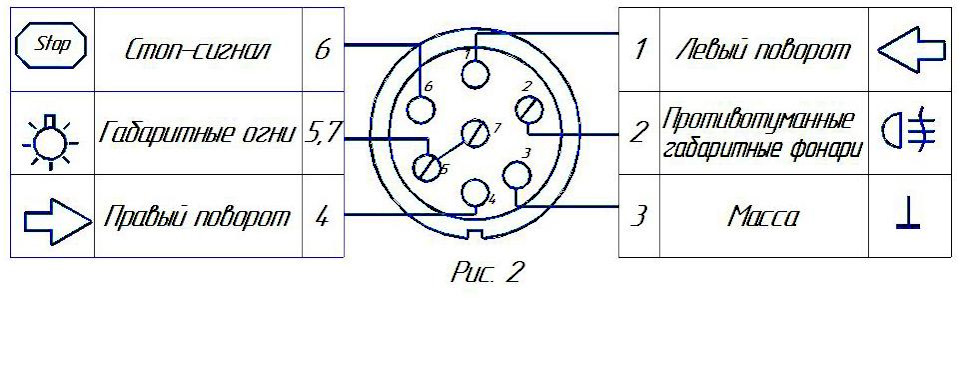

Схема_2

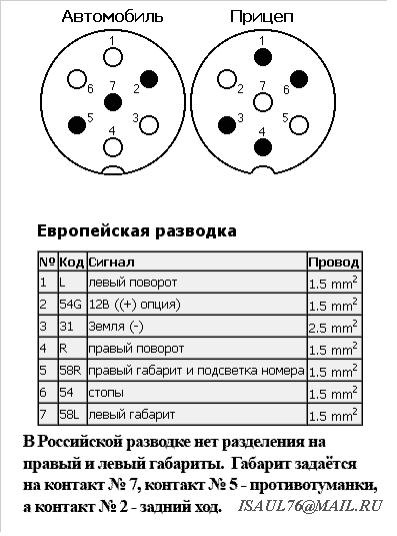

Схема_3
Всі вони ідентичні один одному.Різниця тільки в підключенні ліхтарязаднього ходу і задньої ПТФ Але остання схема найбільш зрозуміла Наній видно, що контакти габаритних вогнів з'єднані разом А далікеруйтеся наявністю самих ліхтарів на причепі В основномупідключають:лівий і правий повороти, стоп сигнали, габарити. Заднімходом.

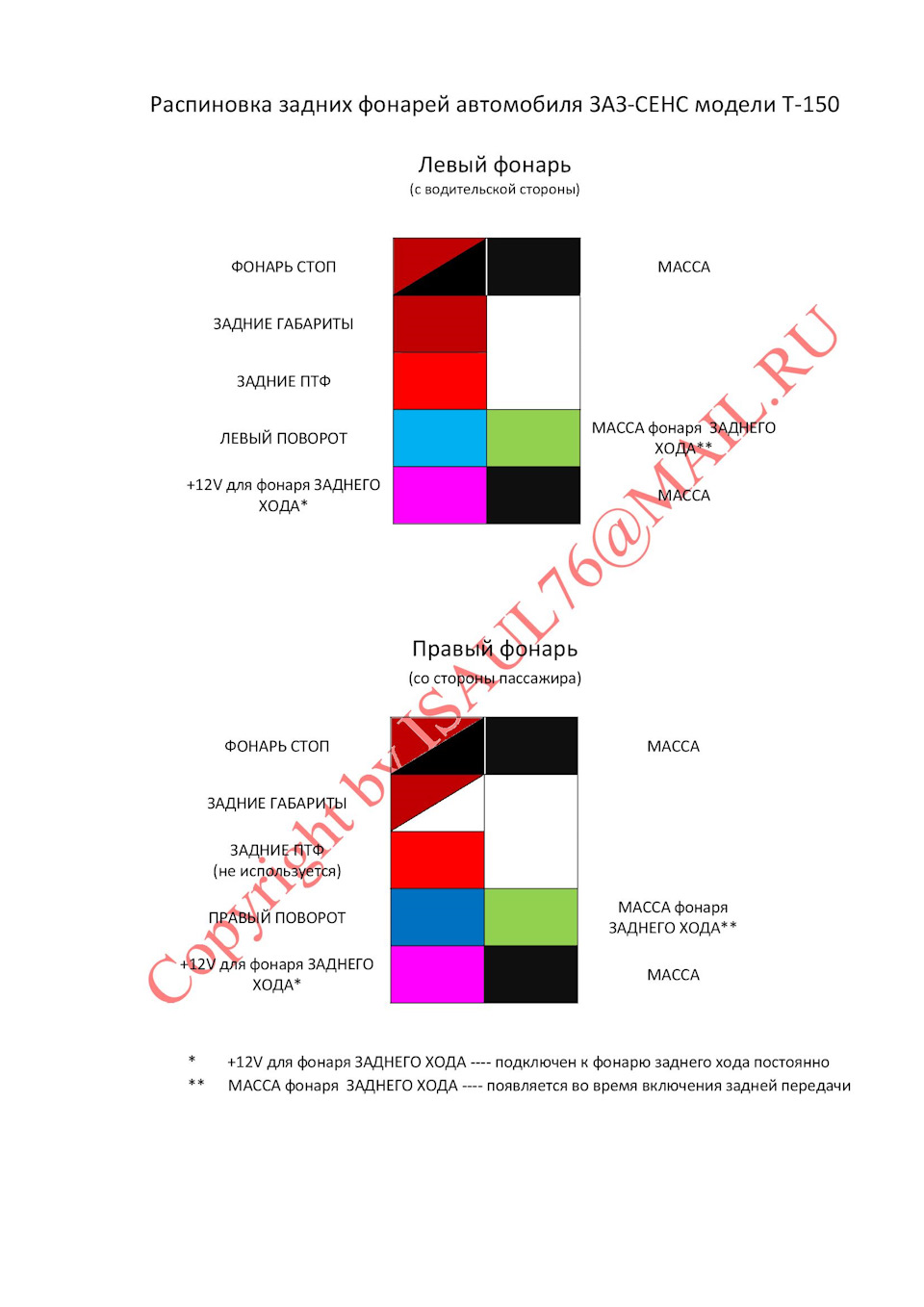

Нижче представлена схема розпинування дротів задніх ліхтарів, алепам'ятайте — це не догма! з часткою правди).
Якщо моя інформація Вам допомогла — тисніть ПОДОБАЄТЬСЯ!
PS Не забуваємо, що керування лампою заднього ходу здійснюєтьсяподачею на неї "мІНУСА", при цьому "пЛЮС" на лампі єпостійно!
