Підсвічування замку запалювання SLR-45

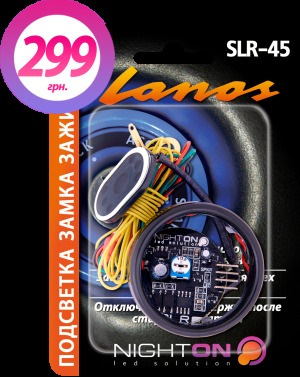

Я вже не перший, хто встановив на свій автомобіль пристрій відфірми NIGHTON. Звичайно перелік пристроїв фірми не обмежуєтьсяоднією доробкою, але в цій статті мова піде саме про SLR-45. Як ібагато хто, не міг встояти перед придбанням цього "чуда". Придбавспрощений (базовий) комплект, без зумеру До того ж, якщо віритисамому запису на сайті звукового сигналу, який звучить з цьогозумеру, то не АЙС!
nighton.com.ua/wp-content/uploads/Golos_005.mp3

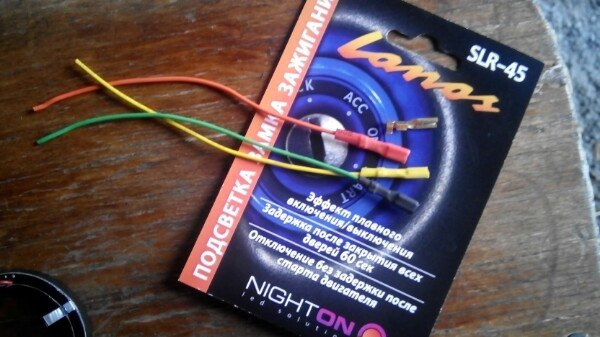

Так само не дуже залишився задоволений способом підключенняконтактів у роз'єми авто. Самій установці.Тому не став поспішати, ізаздалегідь підготував додаткові дроти з фішками у відповідь длявпровадження в проводку автомобіля. Після повторного переглядувідео на сайті по установці, попрямував у гараж.
Не для кого не секрет, що працівники ЗАЗу, для ускладнення ремонтуавто не придумали ні чого хорошого, як змінити забарвлення проводівелектричних схем. При цьому свої схеми, чи добре приховують, чи їхвзагалі не існує. Більше схиляюся до другого варіанта.
Якщо хтось хоче заперечити з цього приводу - прийму заперечення вдар.
Перше, з чим можуть зіткнутися багато хто, це наявність на багатьохавто перемикачів поворотів із перемикачем ПТФ. На таких перемикачахмаємо не 4 контактний роз'єм (як на відео), а 6 контактний. Нічогострашного — підключаємо зелений проводок від плати SLR-45 до білогодроту роз'єму перемикача. >
Бо у мене при встановленні перемикача з ПТФ, був зробленийперехідник з 4-х на 6-ти піновий роз'єм, то в перехідник доданийзелений провід з фішкою "мама" для підключення.< br> Виведенийдля підключення зеленого дроту.

Чорний провід підключений без змін до болтика кріплення на замкузапалювання.
Червоний провід підключається до великого роз'єму перемикачаповоротів.
< /p>

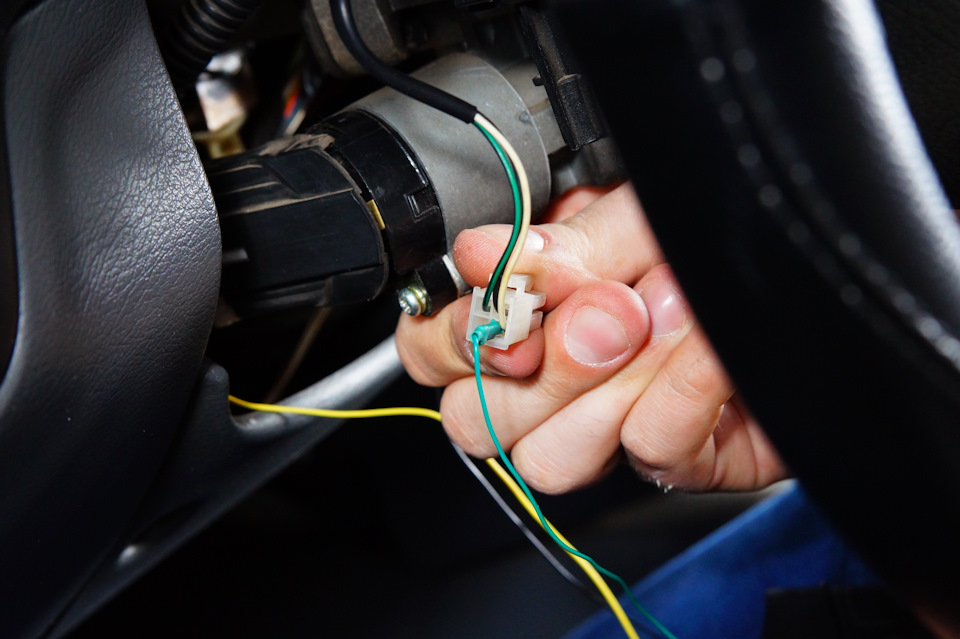

Фото з сайту

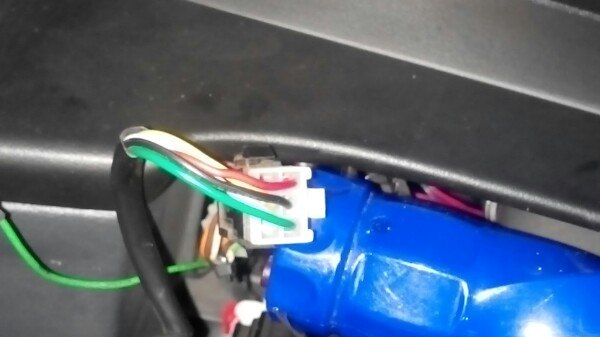

Фото роз'єму мого авто (зАЗ- постарався з проводами)
Слава Богу з розташуванням самих контактів нічого не змінили!

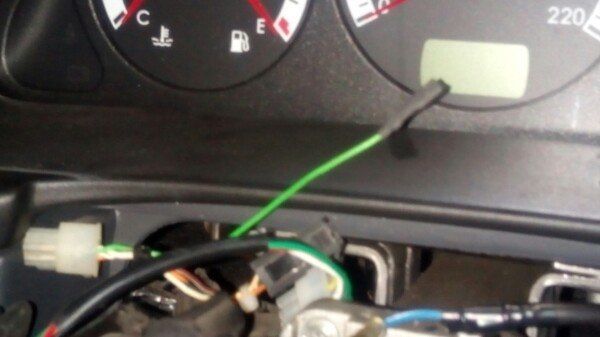

Підключаємося до тому ж контакту, що і на сайті (тільки іншогокольору). Виводимо провід для підключення. Як бачимо два проводкидля підключення на рульовій колонці виведені зверху.

Готові до підключення.

Далі, з'єднуємо дроти та збираємо пластик рульової колонки.
Залишився до підключення один жовтий провід. Нахиляємось нижче -під кермо головою. Відкриваємо бічну накладку зліва від ніг водія (в районі запобіжників). Знаходимо великий роз'єм жовтогокольору.

Фото з сайту

І тут усі проводи поміняли кольором!

Мій роз'єм і виведений на нім жовтий провід для підключення Роз'ємна місце - все збираємо - і перебуваючи головою під кермом - бачимонад головою зелене свічення.
Так! Це вже працює підсвічування замку запалення!
Кільце підсвічування вибрало зелене, в один тон з приборкою тапідсвічуванням магнітоли.
Колір звичайно, фотоапарат не правильно передає

>
В реальному житті колір зелені такий як на сайті. Особисто мені несподобалося, що світло в салоні тухне раніше, ніж підсвічуваннязамку запалювання. Підсвічування в салоні, теж NIGHTON.
Все дякую за увагу.
