Для покращення комфорту водія (тобто себе) встановив на своє автокнопку відкриття багажника та лючка бензобака від Nexia. Обмовлюсявідразу, що функція відкриття лючка бензобака повністю нереалізована (голова не влазить за крило).
Отже, для реалізації своїх функцій нам знадобиться:

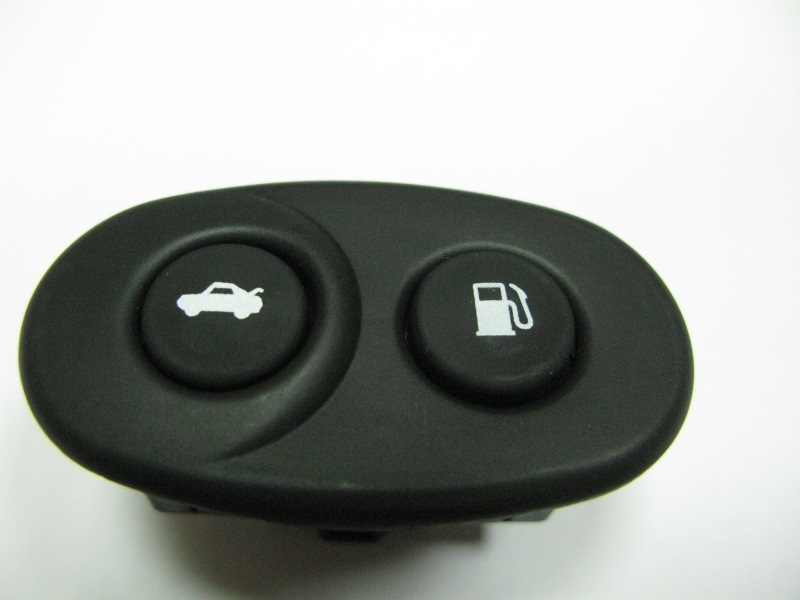

1. Сама кнопка.
№96175950
<

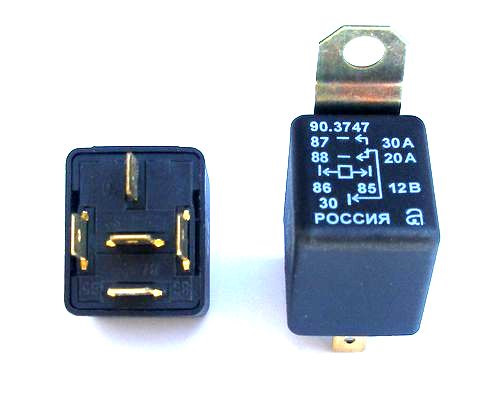

2. Два реле 4-х або 5-ти контактних./p>

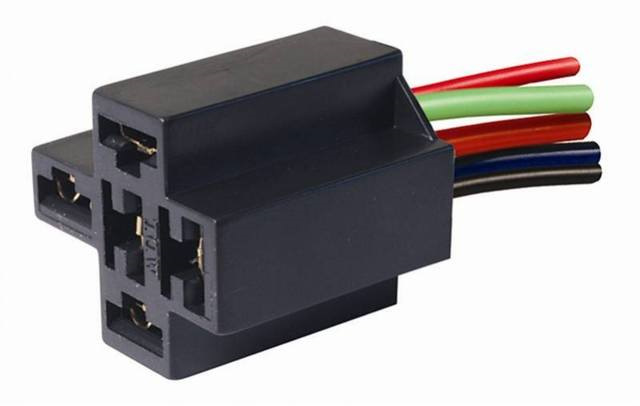

Колодка реле з контактами

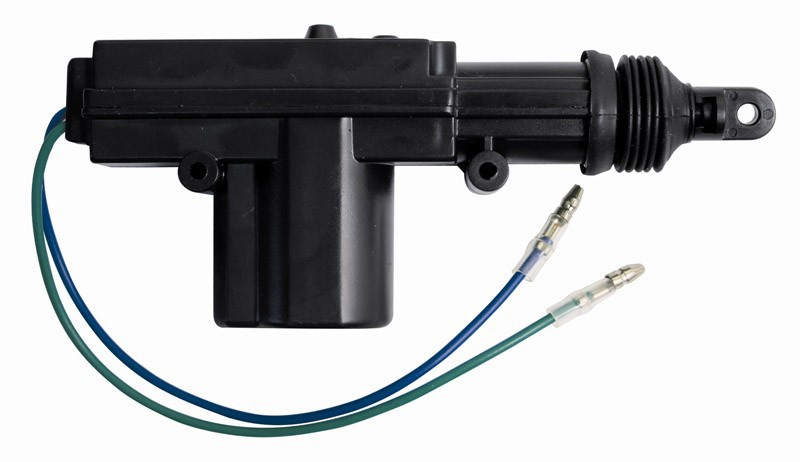

4. Два соленоїди двопровідні.

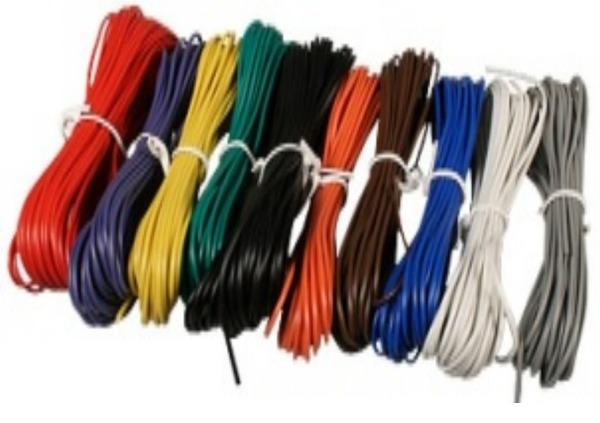

Проводи кольорові.
Треба хоча б пару кольорів
6. Клеми типу "куля" для підключення соленоїдів./p>
Клеми типу
7. Гофра для прокладання проводів.
Труба гофрована
8. Саме для мене дефіцитне — роз'єм у відповідь типу "мама" длясамої кнопки.
Потрібен тільки роз'єм у відповідь.Показано від чого взятий.складання. Складання виконуємо за наступною схемою:Реле ховаємо підторпеду, проводи виводимо в багажник, далі робимо установку іпідключення соленоїда багажника. Використовував найпоширенішу схемуйого встановлення. Зокрема установку всередину. При даній установців багажнику нічого не заважає і зберігається можливість відкриттябагажника як важелем так і ключом.
Кліщі ІнтерТул
Фото з'єднань типу "куля"
Для встановлення самої кнопки вибрано місце на торпеді .
Отвор робив за допомогою тонкого свердла та канцелярськогоножа.
Далі, буде окремо стаття про встановлення соленоїда лючкабензобака. Але це окрема історія і поки що не втілена в життя. Релеклацає, напруга в багажнику біля лючка є, а соленоїд поки що невстановлений. Борюся з сумнівами та версіями щодо встановлення!
Коментарі20
Гарна ідея. Плюс до комфорту.
заводські саленоїди багажника і лючка нексії відрізняються від цих дверних універсальних, напевно це не просто )
Звичайно не просто. Вони зроблені під певне авто! На Нексію, але не на Ланос.
думаю, це надто примітивне трактування думаю, якщо копнути глибше, виявиться, що відкриття багажника ніде штатно не реалізується на таких приводах втім, це, звичайно ж, не моя справа, тут вже, що добув - те й вколхозив
Розсмішив))) Природно. Штатно не реалізується! Але з салону після сервісних доробок виходять саме з китайськими соленоїдами))) Та ще й дроти заведені в салон через дірки у дверних роз'ємах.
А як кріпив сам соленоїд, багато дірок треба свердлити? Туди руками залізти можна? Я хочу соленоїд (з тросиком) поставити
дві дірки під два саморізи. тільки я ставив звичайний соленоїд.
як реалізуєш актуатор для відкриття лючка ББ - напиши. сам уже пів року їжджу з проводом у багажнику - але я правда троса прибрав взагалі))
Так реалізував уже! Читай! Є запис окремо. При цьому навіть зберіг відкриття тросом!
RS CL105 максималка на мою до 6,5 кг
Тож хочу поставити привід замку, а на скільки кг привід брав?
а яка різниця тягнути за лапку або натискати на кнопку? заводський функціонал більш ніж робітник.
Кнопка стоїть вище за лапку, низько нагинатися не доводиться. А основна функція електрозамка - це відкриття багажника з кнопки брелока сигналізації.
Низко нагинатцо за важелем відкривання багажника? - Ну блін ... Ну вааще. Ніфгасе ... Мдо ... Кому то навіть таке ліньки зробити. Ну здивував, якщо чесно. А як же якщо акум відключений? Або і старий варіант залишив?
Уважно читаємо! Збережено всі три, навіть чотири варіанти відкриття багажника! Ключем, важелем, з кнопки в салоні і з брелока сигналки! А щодо нагинацо, то при зростанні 190 і вазі 110 особливо місця немає!
Вірно. Заводський варіант - дуже хороший.
Інтересно вийшло.
Молодця, а гофра автомобільна розрізання?
Так.
Де і чому брав?
