У цьому записі мова піде про встановлення заводськихелектросклопідйомників на Ланос (сенс) Т-150. А точніше про їхпідключення до кнопок керування на картах дверей.

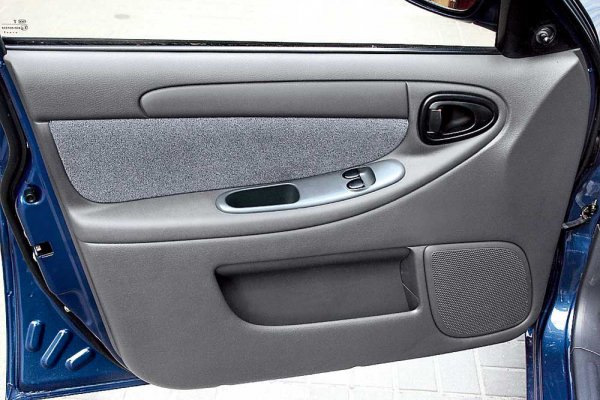

<Кнопки на водійських дверях.

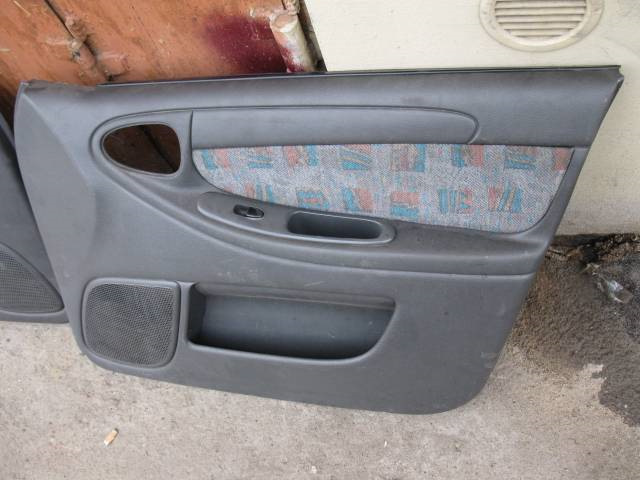

Кнопка на пасажирських дверях
Минулими вихідними мав місце випадок надання допомоги (консультації) одному з Драйвівчан, у їх правильному підключенні.Підключення здійснено! всі схемки та креслення запускаю на загальневикористання.

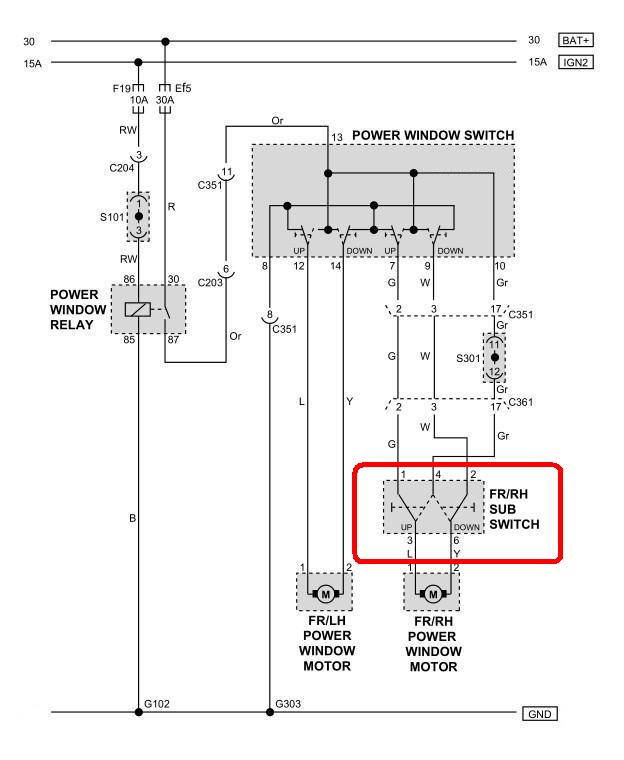

Нижче наведена схемка підключення на передні два склопідйомники зкеруванням кнопками з водійських дверей та пасажирських дверей.
Червоним кольором обведена пасажирська кнопка управління .

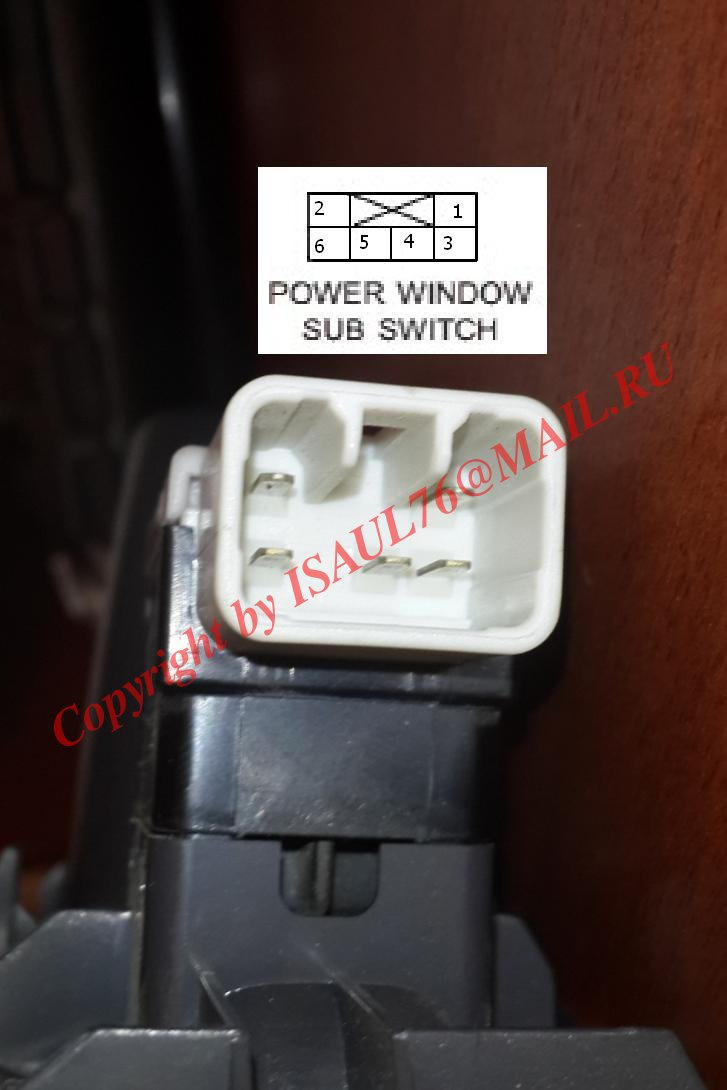

Бо на самих кнопках немає нумерації контактів, що ускладнювалопідключення, наводжу схеми розташування самих контактів.

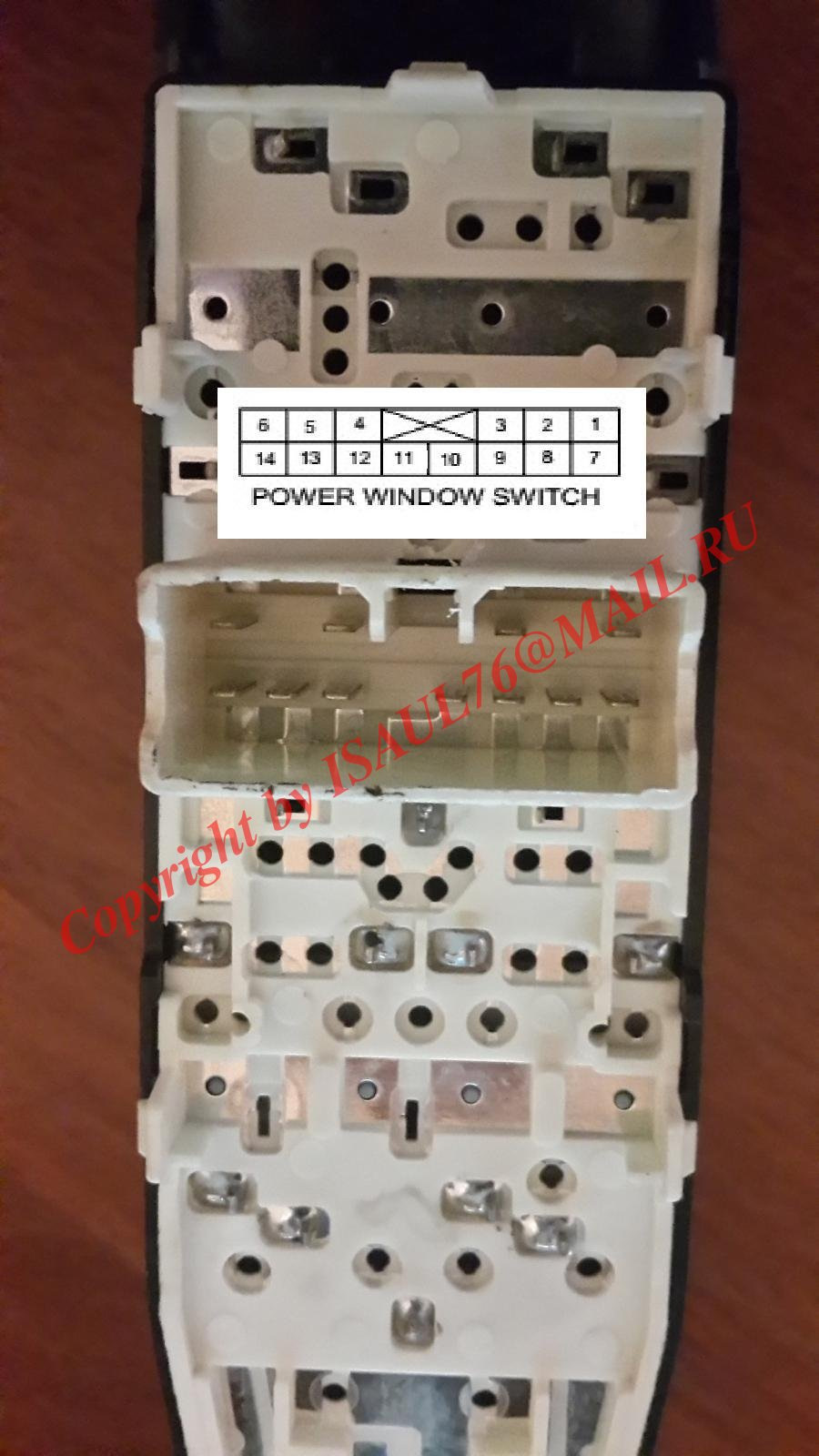

Контроли водія. Кнопка. (вигляд знизу)
Далі для більш зрозумілого підключення, наводжу спрощену схемуз'єднань самих контактів між собою і моторчикамисклопідйомників.
Схема з'єднань.
< p align="justify"> Сподіваюся, що ці схемки станутькорисними ще не одному Драйвівчанину. А з користі іншим — у мене надуші радість!
Коментарі20
друг підкажи як мені підключити есп в заз сенс 2008г. куплена коса проводів від ланоса під есп.сами підйомники встановив.
Вітаю, підкажи будь ласка підключав за схемою передні есп на карти т-150, з кнопок водія працюють обидва, а з пасажирської ніякої реакції
На пасажирські двері скільки дротів підключав?
У комплекті есп була штатна проводка 3 проводи виходить сірий, білий, зелений з'єднав ці 3 проводи з такими ж на водійських дверях, на вод двері 5 проводів виходить оранж (+) чорний (-) і 3 які перелили раніше, прошу вибачення за такі дурні питання
Перевірте, на сірому дроті (при включеному запалюванні) повинен бути постійний плюс. Як і на помаранчевому водійському дверці.
На 4 ніжці роз'єму правих дверей повинен бути постійний плюс.Можливо переплутали ніжку 4 і 5, але 5 контакту у фішці немає.Шукайте цей плюс.
А який номер склопідйомників, артикул. Оригінал брали 96279332?
Ні. На оригінал я не тягну. Мотори брав Аврори. Трапеції брав ICRBI
Я ось теж оригінал не хочу брати. Дорого. Я про самі клавіші. Оригінал або дублікат брали. Не можу знайти дублікат. Дякую!
Кнопки есп брав передні в оригіналі нові, а задні оригінал, але легке б/у.
А ось за це - спасибі. Сьогодні зібрав проводку вод. двері і засмутився - під капотом контакти реле і зраджено є, а у фішці роз'єму дверей з боку кузова - ні. А до такого, зважаючи на відсутність у мене мам роз'єму був не готовий))))
у мене знайомий просто купив скло підйомники і дверні коси які підключаються виходить тільки їх встромити і вони будуть працювати?чи треба буде ще щось колупати?
знаю що кнопки та проводка від ланоса, зняла з аварійного ... Треба коротше дивитися
Треба перевіряти салонну статеву проводку. Під які ЕСП вона зроблена. Під карти люкс або під кнопки на консолі. І чи є ці проводи взагалі. Також треба дивитися наявність проводів під реле ЕСП під капотом і захід плюса від реле в салон.
Дякую дуже допоміг.
Дякую тобі друг! Все і в одному місці! Дай тобі бог здоров'я!
Радий, що стаття виявилася корисною.
Дякую за схему все працює відмінно
Я радий, що мої записи комусь знадобилися!
Просто купив підйомники форвард, і обшивки махнув як на фото. А роз'єми такі не можу знайти
