Підсвічування прикурювача. Проба №1

Отже, не знаю чому, але на автомобілях ЗАЗ Сенс відсутняпідсвічування прикурювача, яка на мою думку повинна встановлюватисяіз заводу.

Стокового підсвічування немає!
>

Багато Ланосівників встановлюють оригінальні GM підсвічування, алеу зв'язку з тим, що оригінал не знайшов, встановив підсвічуваннявід універсального прикурювача.
Для цього було придбано універсальний прикурювач.

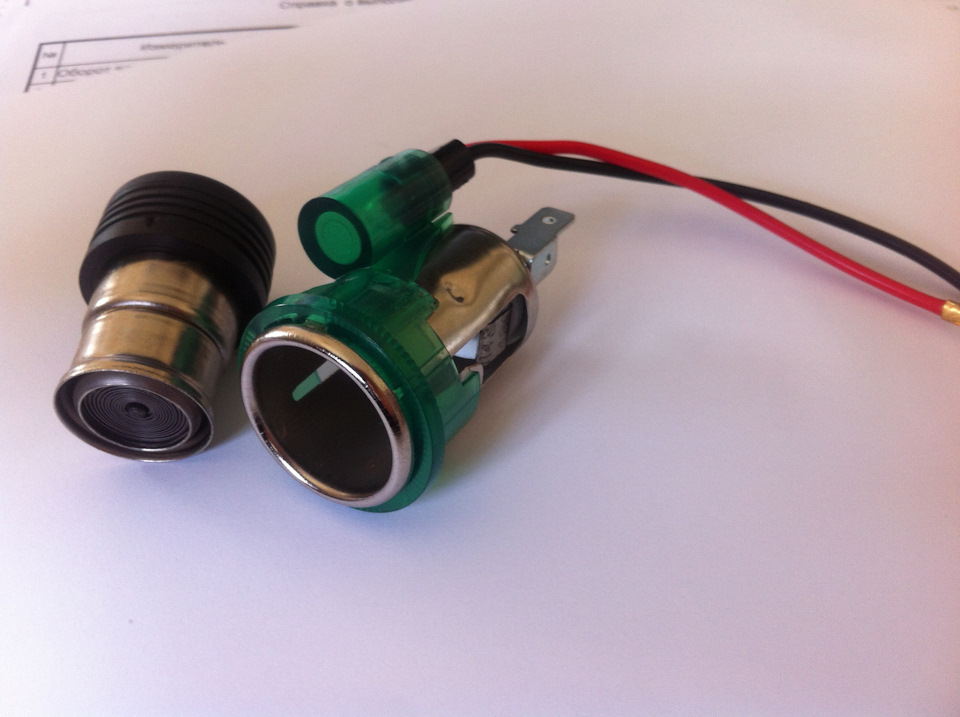

Універсальний прикурювач

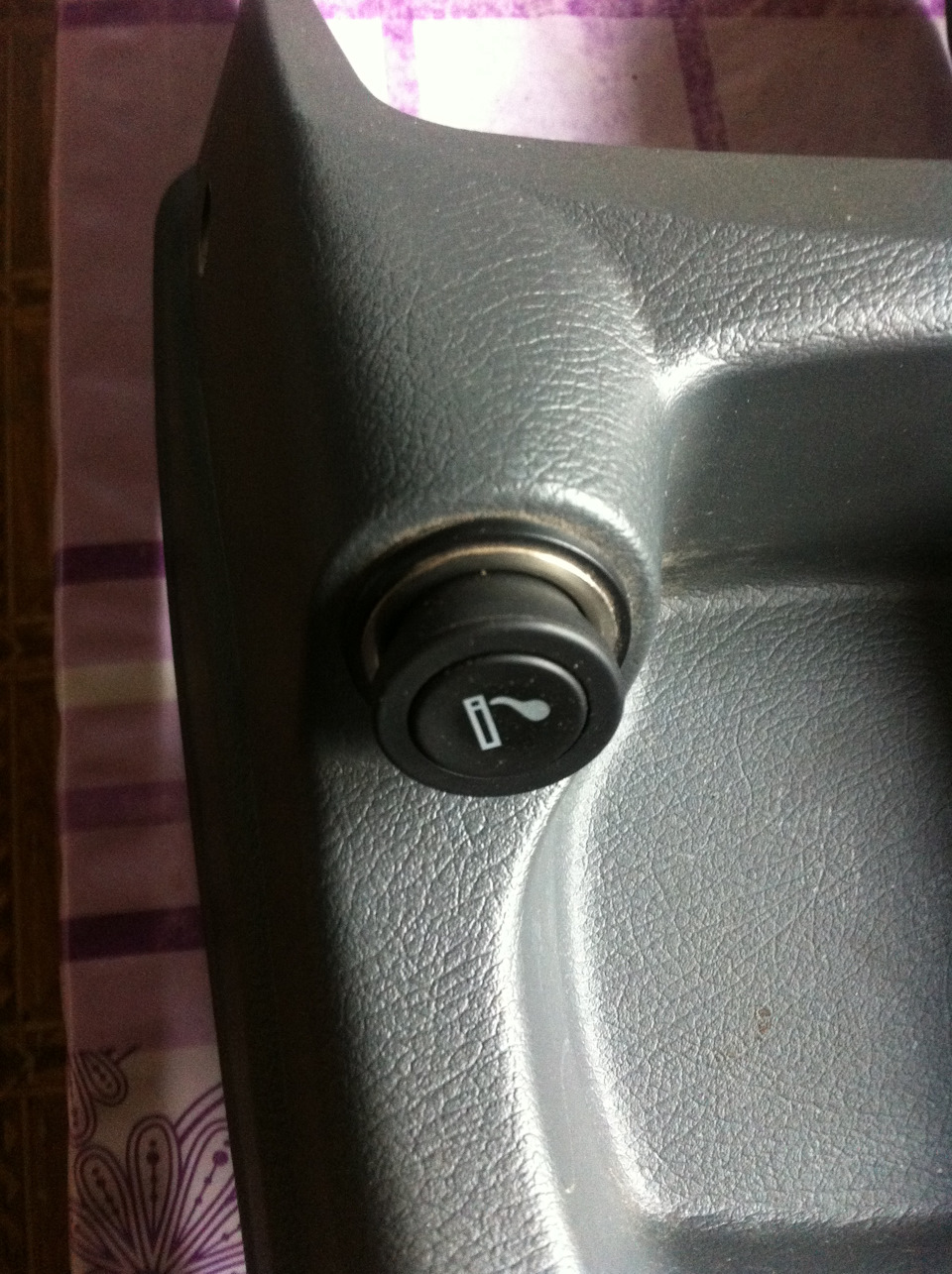

Можна звичайно було замінити весь прикурювач у зборі, але менічомусь більше подобається конусна кнопка оригінального.Тому булодемонтовано з універсального прикурювача саме кільцепідсвічування.

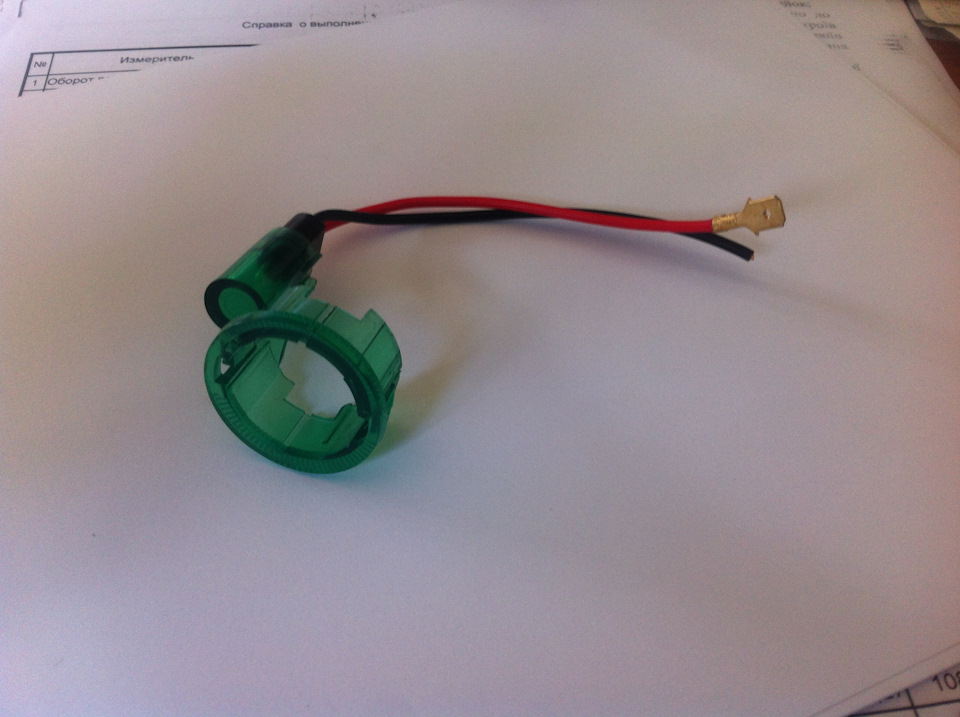

Кільце підсвічування

Далі беремо хрестоподібну викрутку і йдемо до улюбленогоавто! Добитися до прикурювача необхідно розібрати одну четвертучастину авто! А саме:

<
Для зручності зрушуємо передні сидіння вперед.

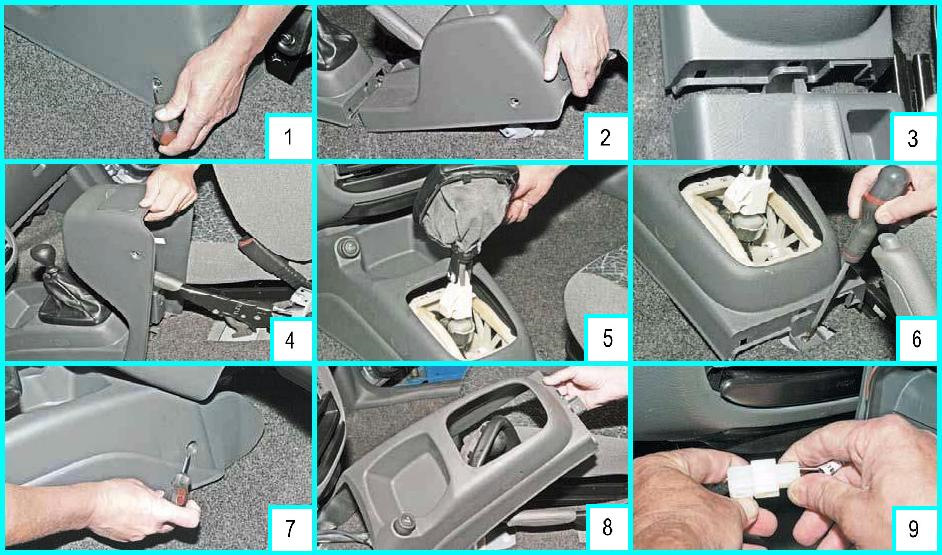

1.Хрестоподібною викруткою відвертаємо два саморізи (по одному зкожного боку) кріплення задньої частини облицювання тунелюпідлоги.
2. Піднявши важіль гальма стоянки, зсуваємо облицювання назад…
3…виводячи фіксатори з зачеплення з передньою частиноюоблицювання.
4.Знімаємо з важеля стоянкового гальма задню частину облицюваннятунелю.
/>
5.Подолаючи опір фіксаторів, виймаємо рамку чохла важеляперемикання передач з отвору облицювання і піднімаємо чохол.
6.Хрестоподібною викруткою відвертаємо саморіз задньогокріплення…
7…і два саморізи (по одному з кожного боку) переднього кріпленняпередньої частини облицювання тунелю підлоги.
9.Піднявши передню частину облицювання, пропускаємо рамку чохлаважеля перемикання передач через отвір облицювання.
9. Роз'єднуємо колодки проводів прикурювача та знімаємо переднючастину облицювання тунелю підлоги.

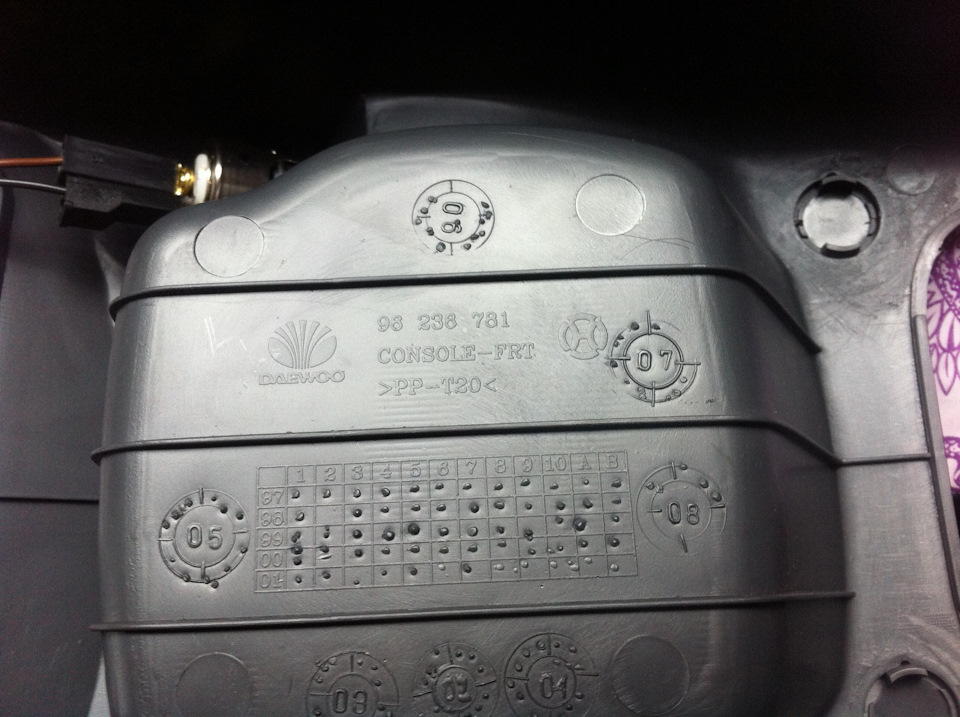

Забираємо передню частину облицювання з гаража в теплий будинок ітам з ним працюємо. І так, може комусь знадобиться, номерок самогопереднього облицювання:Виймаємо з облицювання оригінальнийприкурювач разом з проводами.
> Для історії, номерок на проводах!
962 43 388
Приклавши один до одного кільце підсвічування та заглушку кільця —бачимо ідентичність у зовнішньому та внутрішньому діаметрах! Це вжерадує.
Майже близнюки!

Далі доведеться зробити проводку для підключення підсвічування.Якщо підключити на пряму до прикурювача, підсвічування буде горітиі вдень і вночі. А нам потрібно лише в нічний час.Томупідключатимемо мінусовий (чорний дріт) до чорного проводуприкурювача, а плючовий (червоний дріт) до плюсового проводупідсвічування ПІПЕЛЬНИЦІ.
Для цього нам належить розібрати ще одну четверту частину авто!
Знімаємо П-подібну накладку навколо центральної консолі (навколомагнітофона, ящика рукавички), викрутивши два саморізи вилучаємопідсклянники, викрутивши два болта вилучаємо сам ящик рукавички.Бачимо наступну картину:

Дібралися до підсвічування попільнички!

У нижній частині, над попільничкою бачимо білий прямокутник. Цеі є підсвічування попільнички. З боку моторного відсіку в цей білийпрямокутник вставлений чорний патрончик з лампочкою (на фото нема, бо вже вилучив). Витягуємо патрон з лампочкою, і за допомогоюболісних для рук маніпуляцій у пластиці торпеди, виводимо цейпатрончик з проводами вниз для підключення "нашого плюсового"проводу.
Для того, щоб у майбутньому була можливість відключити переднючастину облицювання, робимо на червоному дроті додатковийроз'єм.

Одиночний додатковий роз'єм

Далі підключаємо червоний провід до плюсового дроту підсвічуванняпопільнички. У мене на ЗАЗі це біло-коричневий провід. Якого у вася не знаю. І не намагайтеся продзвонити його омметром, через іншихспоживачів, обидва дроти покажуть на масу.
Далі проводимо складання у зворотному порядку, після з'єднання всіхроз'ємів.
Бачимо наступну картину в роботі:Яскравості світла по самому кільцю— недостатньо! Камера телефону, без спалаху, не чітко передаєяскравість, але свічення самого кільця, як на мене замало! Ідевеличезний засвіт зеленого кольору вниз під облицюванням на полицюавто.
Необхідно або зафарбовувати в чорний колір зовнішню частину самогокільця, або каламутити ще щось.

<
Всім дякую за увагу.
