Таким чином продовжимо говорити про встановлення сигналізаціїCONVOY MP150.
Початок тут:Установка сигналізації CONVOY MP150 Частина-1

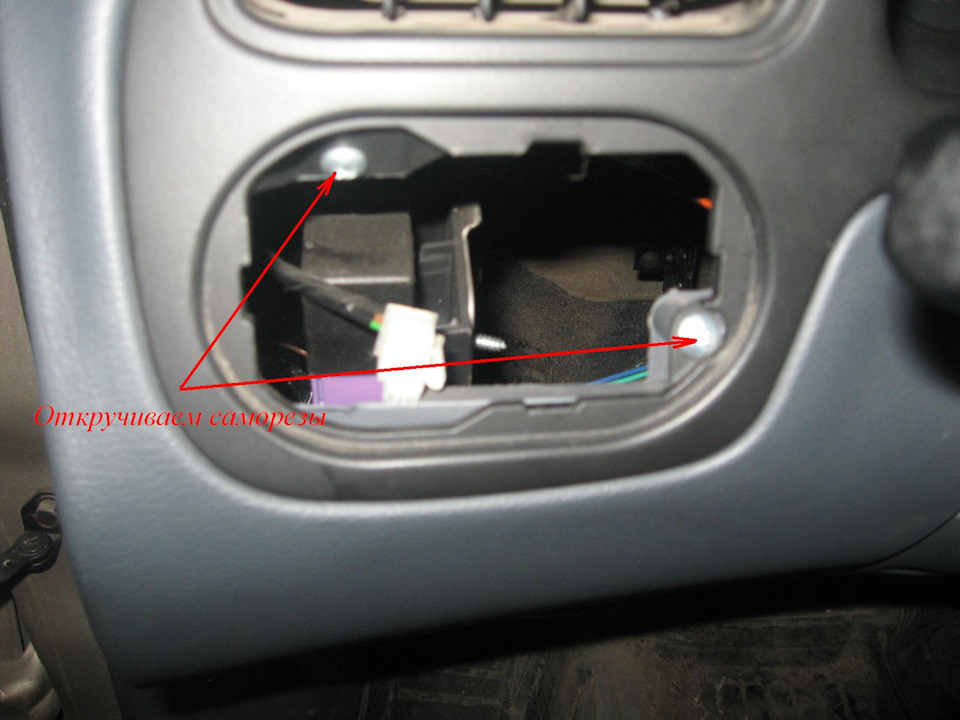

Знімаємо накладку панелі приладів. Для цього відкручуємо шурупи заблоком регулювання фар (2шт.)
Крок №1

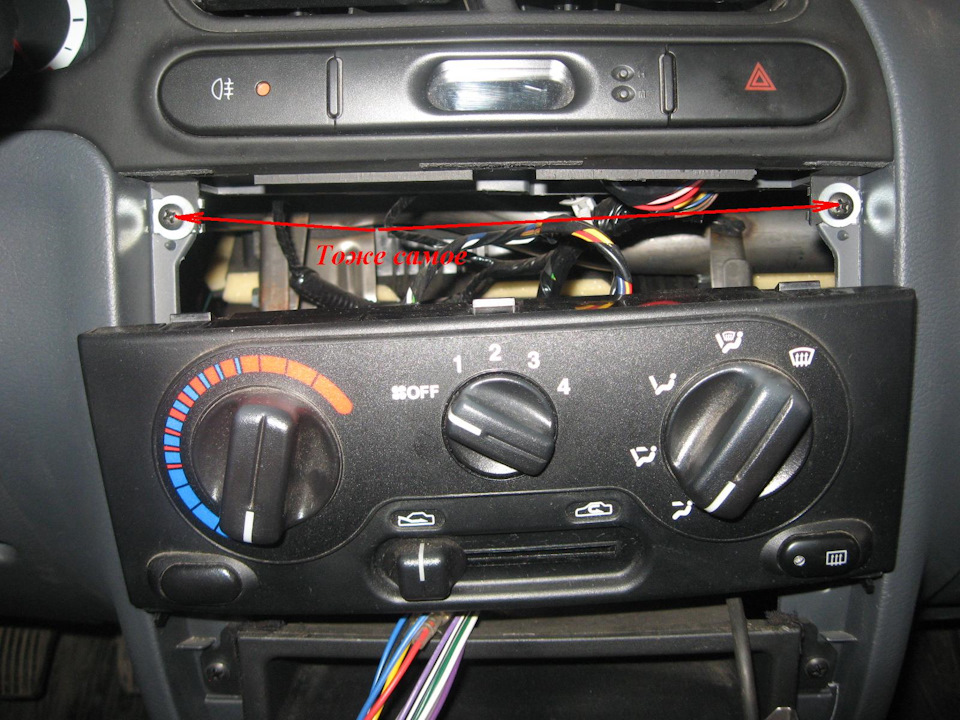

Далі викручуємо шурупи під блоком "кЛІМАТА" (2 шт.)
Крок №2
Як видно з другого фото, хоч автомобіль і новий, але вушка обламанііз заводу.Шайби підклав уже сам!

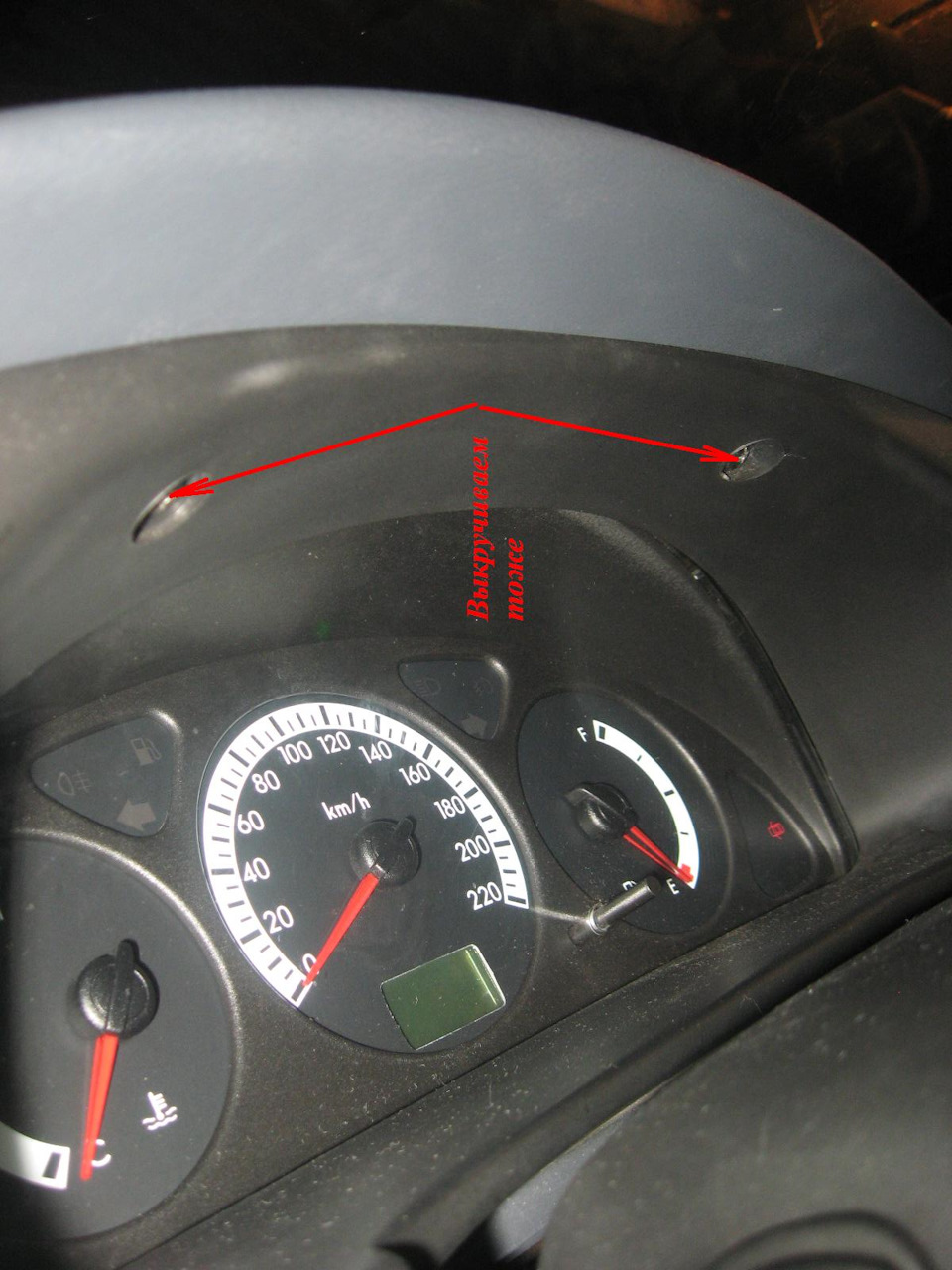

Далі викручуємо саморізи над панеллю приладів (2 шт.)
Крок №3
Акуратно знімаємо накладку приладової панелі.

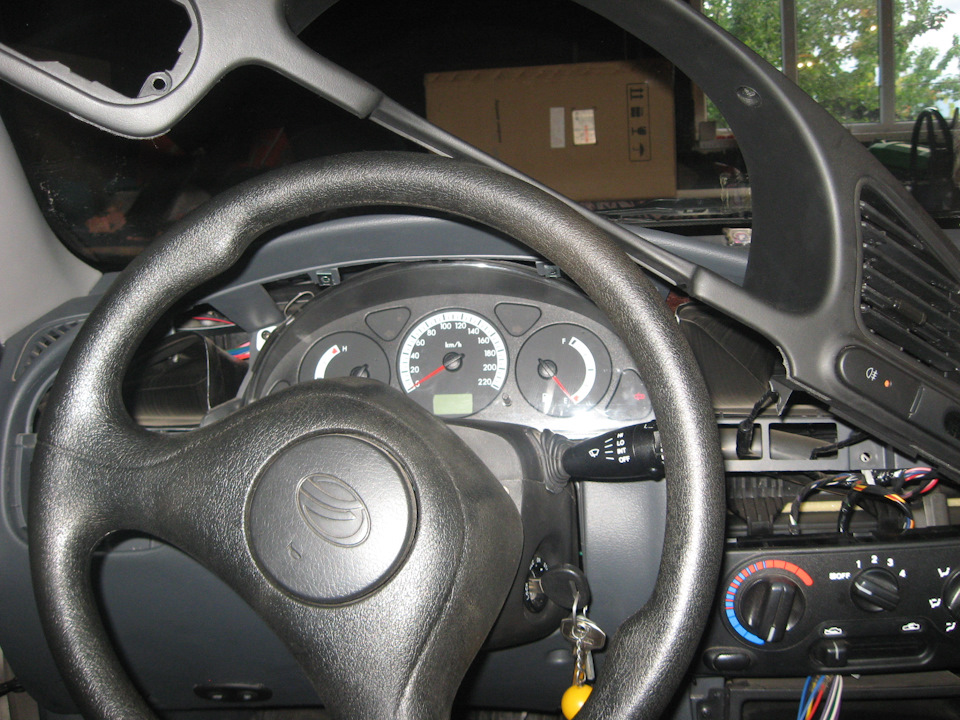

У моєму випадку, я її не знімав, а просто підняв зверху на торпедубез відключення роз'ємів аварійки та інших дротів. Ось таквиглядає… Але в подальшому, довелося все ж таки зняти, зручностіроботи.
Далі відкручуємо саморізи кріплення приладової панелі (4 шт.), акуратно витягуємо панель приладів трохи вперед, і руками ззадуприладової панелі відключаємо роз'єми.

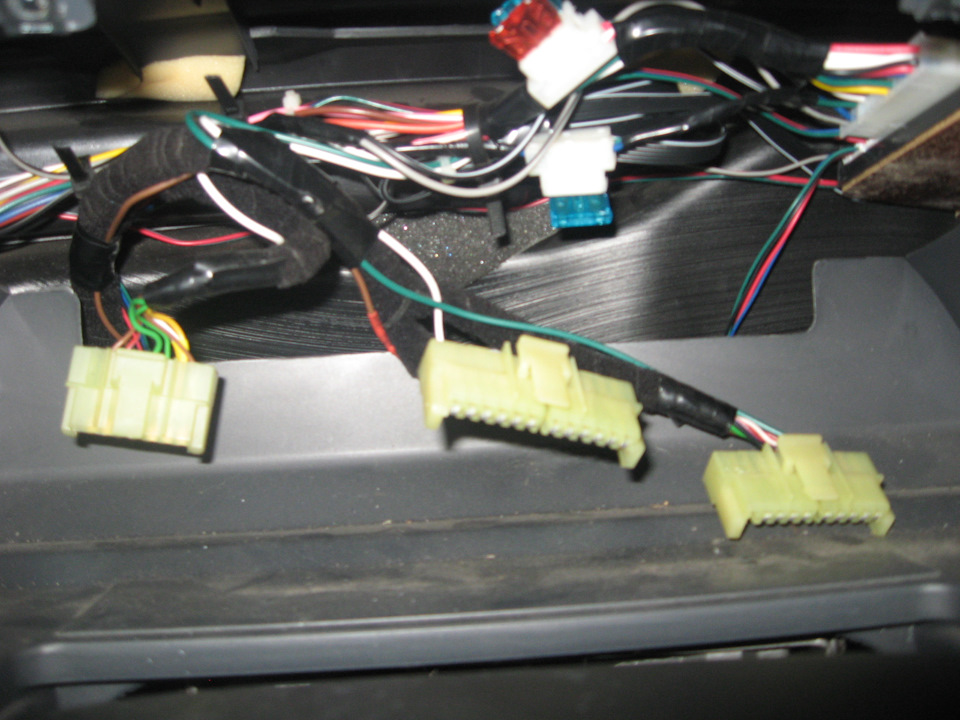

Ось мої роз'єми (правда вже підключені)
Далі нам знадобиться розпинування проводом панелі приладів:
Ця підійде
Будемо використовувати проводи призначенням "лівий поворот" ", "правий поворот", "кінцевик дверей".
Призначення проводів
Підключаємо зелений провід (№5 кінцевий вимикач дверей(-)) доправого 10- ти контактному роз'єму, контакт №29, у мене це білийпровід. Далі підключаємо білий провід (№12 габаритні вогні лівий(+)) до лівому 8-ми контактному роз'єму, контакт №7, у мене цежовтий провід. +)) до центрального 12-ти контактного роз'єму, контакт №18, у мене це синій провід.
На цьому з панеллю приладів я закінчив. Можна звичайно було тут жезнайти +12 Вольт постійні (контакт №28) і від замку запалювання (контакт №9 і №25), але, через малий переріз проводів, щопідводяться до панелі приладів, вирішив їх підключати в запобіжномувідсіку (у ногах водія).
Коментарі12
Так, знаю. Їх можна підключити без can шини?
Ще таке питання. Сигналізації двосторонні із серії Convoy, ті що CAN ready, вони теж підходять на наші авто? Припустимо є МР-150 і МР-150 can ready.
У Ланосів немає CAN шини.
Ось це я і хотів знати, що потрібно робити одним із двох способів на вибір. У мене на сигналі якось так зробили що якщо машина на сигналізації, то при включенні запалення реакції ніякої, але стартером можна крутити. Напевно блокування зробили. не на ...
Підключити не проблема. Я просто не розумію, на схемі намальовано на вибір чи з НЗ чи НР реле, чи має бути через два?
Ви повинні розуміти, якщо хочете зробити, що реле буде під навантаженням під час руху авто, то краще за НЗ. Тоді на охороні воно не садитиме АКБ, ланцюг розімкнений. А якщо поставити НР, то ланцюг замкнутий без охорони. Це, якщо хочеш замкнути на мас...
Ви блокування двигуна як робили? Через два реле як на схемі?
Я її взагалі не робив.
Якщо так неможливо, то підкажіть будь ласка де саме на сенсі знаходиться той провід що переміщається до стартера.
Індивідуально вирішується на місці. Врізання може бути в будь-якому місці.
Я так зрозумів це потрібно використовувати два варіанти чи можна на вибір? Справа в тому, що в мене стоїть сигналізація challanger, я хочу замінити на двох сторонню. Там на блокування двигуна йде тільки один провід по НЗ реле. Думав чи не можна обійт...
Добрий день. А блокування двигуна по оранжевому чи оранжево-чорному?
