Доброго дня всім читачам мого БЖ та їхнім родичам.
У цьому записі йтиметься про встановлення на автомобіль ЗАЗ СЕНС2014 року випуску автомобільної сигналізації CONVOY MP150.
Автосигналізацію набував на всьому відомому сайті ... Ім'язгадувати в рекламних цілях не буду.Це вже друге придбанняпродукції лінійки CONVOY.Обговорюсь відразу, що не останнє. Проперший продукт читайте тут:Центральний замок CONVOY Х400 v.2
Отже почнемо.
Загальний вид упаковки представлений нижче на фото.
Упаковка
Основні характеристики сигналізації:
Двостороння автосигналізація Convoy MP-150 захищена відінтелектуального злому динамічним кодуванням радіосигналу Системаоснащена двома стильними брелоками Серед інших основнихособливостей:стійкий прийом радіосигналу, сім додаткових каналів іодин додатковий вхід для реалізації охоронних, протиугінних тасервісних функцій, можливість реалізації двох різних типівблокування двигуна; оповіщення про невимкнене світло фар привимиканні запалювання та ін. • Роздільне керування режимівувімкнення/вимкнення охорони
• Можливість запису чотирьох брелоків у пам'ять системи
• Світлодіодні індикатори
• Вбудоване реле керування габаритними вогнями
• Вбудовані реле управління замками дверей з програмованимирежимами роботи
• Додатковий канал CH2:слаботочний вихід для дистанційноговідкриття замку багажника
• Два роз'єми для підключення датчиків удару та об'єму
/>
• Енергонезалежна пам'ять стану системи
• Беззвучна постановка/зняття з охорони
• Постановка/зняття системи з охорони без брелока
• Дистанційна перевірка стану сигналізації
• Автоматична перевірка знаходження в зоні впевненого прийомурадіосигналу від блоку системи управління
• Відключення зворотного зв'язку
• Обхід несправної зони при постановці на охорону, з передачеюінформації на двосторонній брелок
• Оперативне відключення з брелока зони попередження та основноїзони датчика (-ів)
• Довготривале дистанційне включення/вимкнення сирени в режиміохорони (нічний режим)< br/>
• Увімкнення режиму тривоги при відключенні та включенні живлення врежимі охорони
• Дистанційне відключення режиму тривоги без зняття системи зохорони
• Пам'ять спрацьовувань
< br> • Додатковий канал CH3:слаботочний вихід управліннясклопідйомником
• Звукове та світлове попередження про спрацювання системи
• Дистанційне керування режимом «Паніка»
• Режим « Пошук автомобіля» на стоянці
• Дистанційне керування центральним замком автомобіля в режиміVALET та при включеному запалюванні
• Звукова індикація сервісного режиму VALET
• Виклик із салону автомобіля
• Годинник
• Будильник
• Віброрежим двостороннього брелока
• Світлове підтвердження номера функції при програмуваннісистеми
> ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ СИСТЕМИ
Програмовані функції
• Дистанційне видалення з пам'яті системи втрачених і запис новихбрелок
• Програмований PIN-код для аварійного зняття системи з охорони тадля запису нових брелок
• Затримка опитування кінцевих вимикачів дверей при постановцісистеми на охорону
• Автоматичне повернення системи в режим охорони
< < br> • Пасивна постановка системи на охорону із закриттямабо без закриття замків дверей
• Програмне відключення звукових сигналів підтвердження постановкита зняття з охорони
• Затримка активації датчика удару при постановці на охорону< br/>
• Аварійне зняття системи з охорони кнопкою VALET або PIN-кодом
• Відключення сигналів оповіщення про спрацювання зони попередженнядатчиків удару на двосторонній брелоку
• Управління центральним замком при включенні/вимкненнізапалення
• Додатковий вхід «+»:попередження під час руху заднім ходом, попередження сигналами сирени про невимкнене світло фар привимкненні запалення
• Програмований час імпульсу керування замками дверей
• Додатковий канал CH4:слаботочний вихід для роздільного відкриттязамків дверей (спочатку замок дверей водія, потім замки дверей), активація каналу по команді з брелока
• Додатковий канал CH5:слаботочний вихід для реалізації «ввічливогопідсвічування» салону, постановки системи на охорону з працюючимдвигуном, режим «Турботаймер»
• Програмований час роботи двигуна в режимі «Турботаймер»
• Додатковий канал CH6 з програмованим часом роботи від 1 до 120секунд при постановці системи на охорону або дистанційно збрелока
• Додатковий канал CH7 з програмованим часом роботи від 1 до 120секунд при знятті системи з охорони або дистанційно з брелока
• Режим захисту від насильницького викрадення з активацією брелоком(Anti-Hi- Jack)
• Режим захисту від насильницького викрадення з автоматичноюактивацією після відкриття дверей при включеному запалюванні(Anti-Hi-Jack)
• Режим пасивного блокування двигуна
• Можливість використання штатного сигналу автомобіля для звуковоїсигналізації
• Повернення до заводських установок
Комплектація

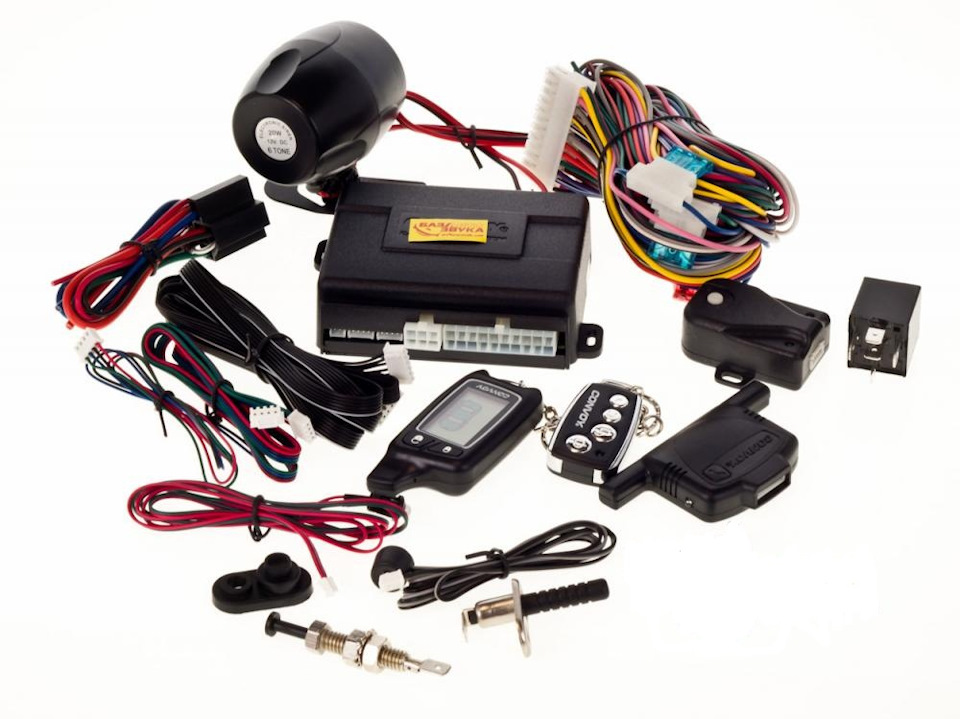

• Основний блок керування…1шт.
• Двосторонній брелок керування…1шт.
• Односторонній брелок керування…1шт.
• Двохзоновий датчик удару…1шт.

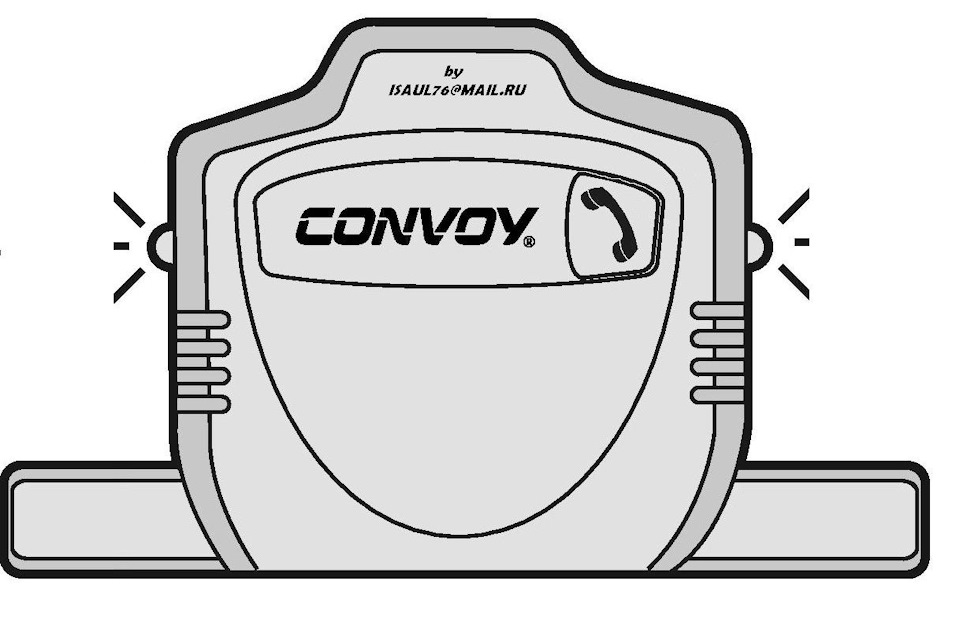

• Приймальний модуль антени з вбудованими світлодіоднимиіндикаторами…1шт.
• Додатковий двоколірний світлодіодний індикатор (врізний)…1шт.
• 6-тональна сирена потужністю 20 Вт…1шт.
• Кінцевий вимикач капота/багажника…2шт.
• Силове реле блокування з колодкою та проводами…1шт.
• Сервісна кнопка VALET…1шт.
> • Комплект дротів із запобіжниками…1шт.
Це моя перша сигналізація. Установку робив сам. Перед встановленнямпрочитав багато інформації на просторах Інтернету. Перше питання, яке у мене виникло, — це оптимальне місце для приймального модуля.З цього приводу неодноразово ставив запитання багатьом ланосоводамі сенсоводам, але ні від одного не отримав хоча б приблизнувідповідь!
Куди поставити?
Злазив за всіма записами на Драйві і не тільки, а відповіді знайшовзовсім в іншому напрямку доробок! , як на фото нижче…

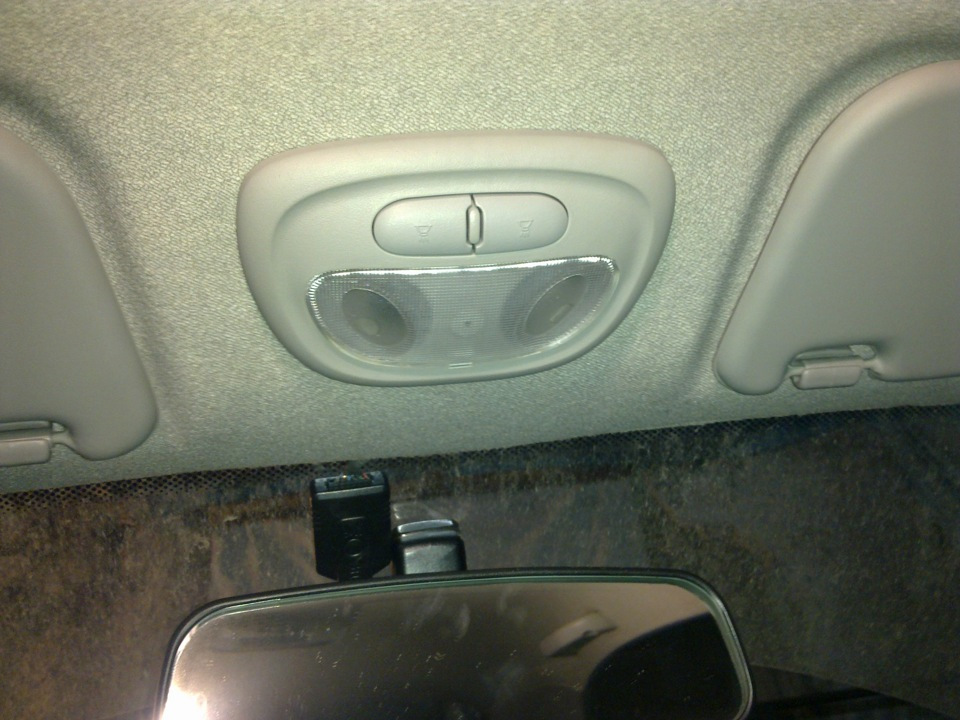

Приклад №1

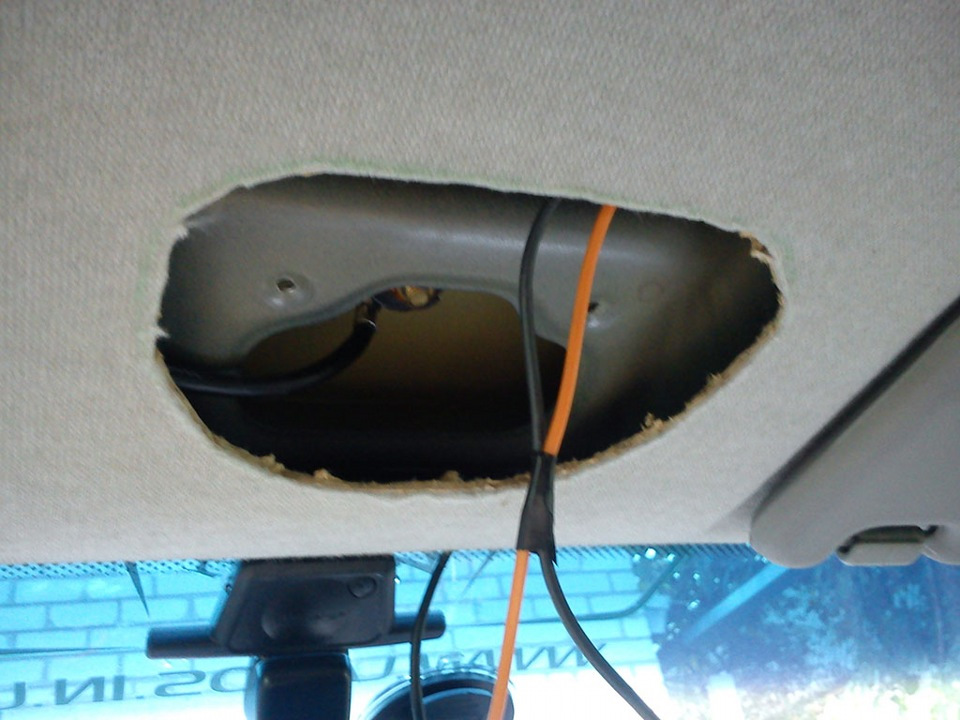

Приклад№2
І таких прикладів безліч!
Подібне стосувалося і про місце встановлення датчика удару такнопки валет. Виразних відповідей ні в кого немає, а от у записах "проколів" безліч! Кнопочка ВАЛЕТ Датчик удару Звичайно багато щоможна дізнатися за допомогою записів в БЖ, але не завждидобровільно з тобою поділяться своїми знаннями!
Тому почнемо!
Обмовлюсящо встановлював сигналізацію на ЗАЗ СЕНС2014, де кольорове маркування проводів абсолютно не збігаєтьсяні з Польським, ні з Корейським варіантами!
Для підключення сигналізації нам необхідно дістатися до роз'ємівпанелі приладів. Для цього взяв на озброєння інформаціютут:Покрокова установка сигналізації. А також відео тут:ЛЕШАМАЙСТЕР№22. Ліше окреме, ВЕЛИЧЕЗНЕ дякую за чудові відеоуроки!
Також користувався схемами підключення на фото нижче:
Призначення проводів<
Підключення блоків
Продовження слідує:
Установка сигналізації CONVOY MP150 Частина-2
Установка сигналізації CONVOY MP150 Частина-3>






Коментарі9
А чи є дистанційний запуск на конвої, автозапуск?
На мою ні
Всім привіт. Може хтось підкаже, як подивитися напругу АКБ на брелоку?
Це пожартував?
Це запитав. На Старлайн модно подивитися напругу АКБ, натиснувши одну кнопку короткочасно. На Конвої такої функції немає?
Ні
Привіт з Кіровограда. Як вам сигналізація CONVOY? Працює нормально не глючить? Купив тиждень тому Сенс 2012 року. Знайшов вашу статтю теж сам хочу поставити сигналізацію, Convoy не дуже розуміюся на сигналках як думаєте нормальна? Ви вже з досвідом м...
Чотири роки - політ нормальний. Залежно від фінансового питання залежить і марка і модель сигналізації.
В закладки) Теж хочу сам спробувати.
