Продовжимо встановлення сигналізації на автомобіль ЗАЗ СЕНС 2014року.
Перші статті Ви можете прочитати тут:
Установка сигналізації CONVOY MP150 Частина-1
Установка сигналізації CONVOY MP150 Частина-2
Установку основного блоку виконував при знятій панелі приладів.

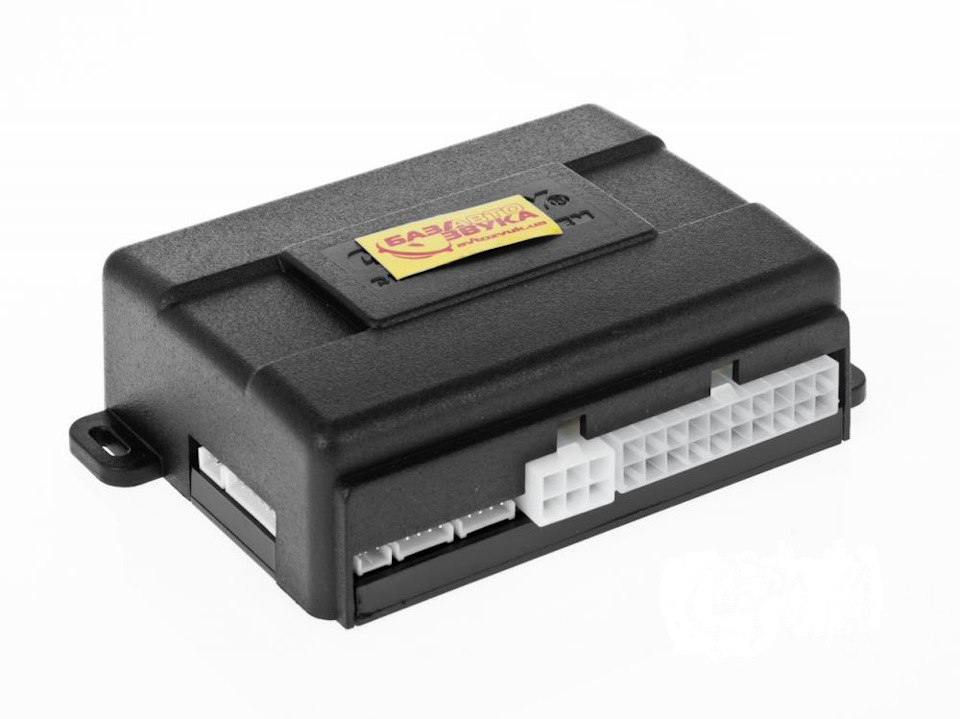

Основний блок

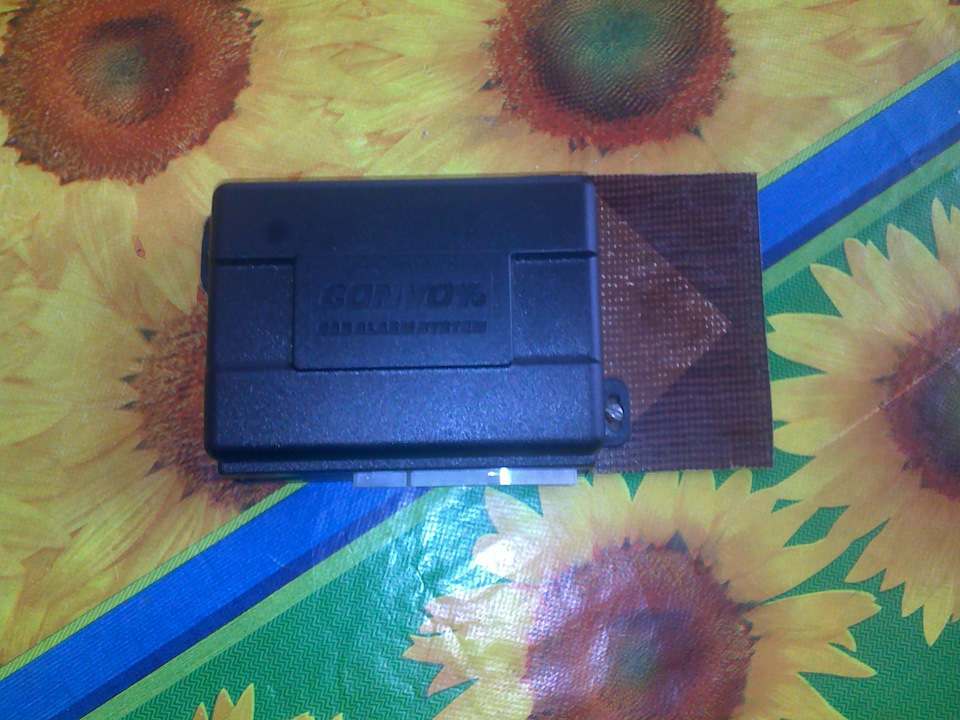

> Для закріплення самого блоку використав додатково невеликийшматок оліту та чотири болтики М4.
На шматку оліту

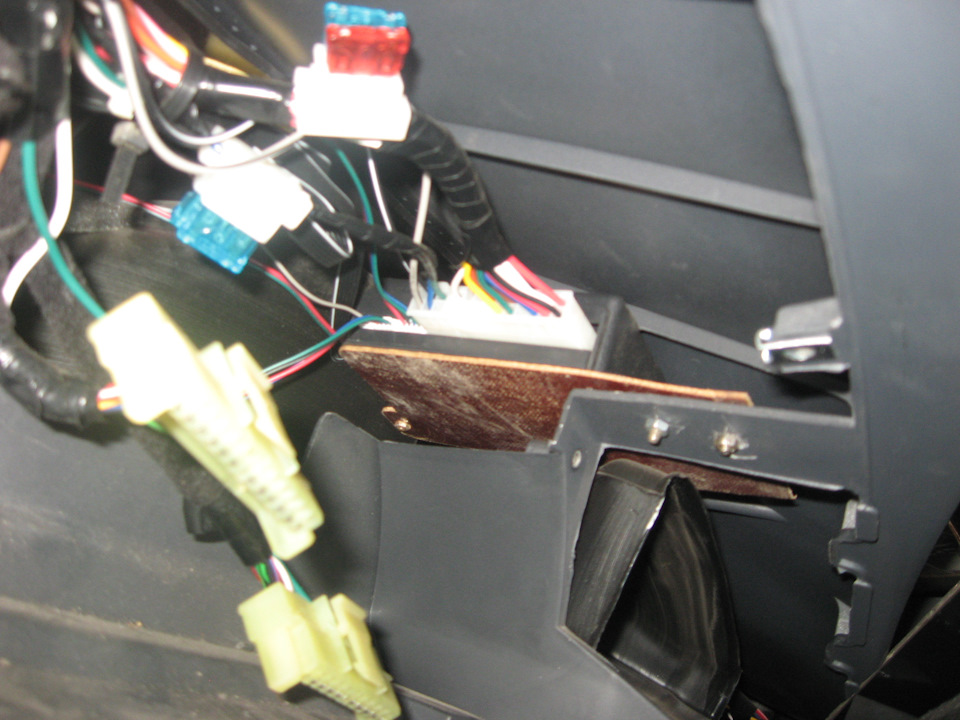

Місце кріплення блоку видно на фото.

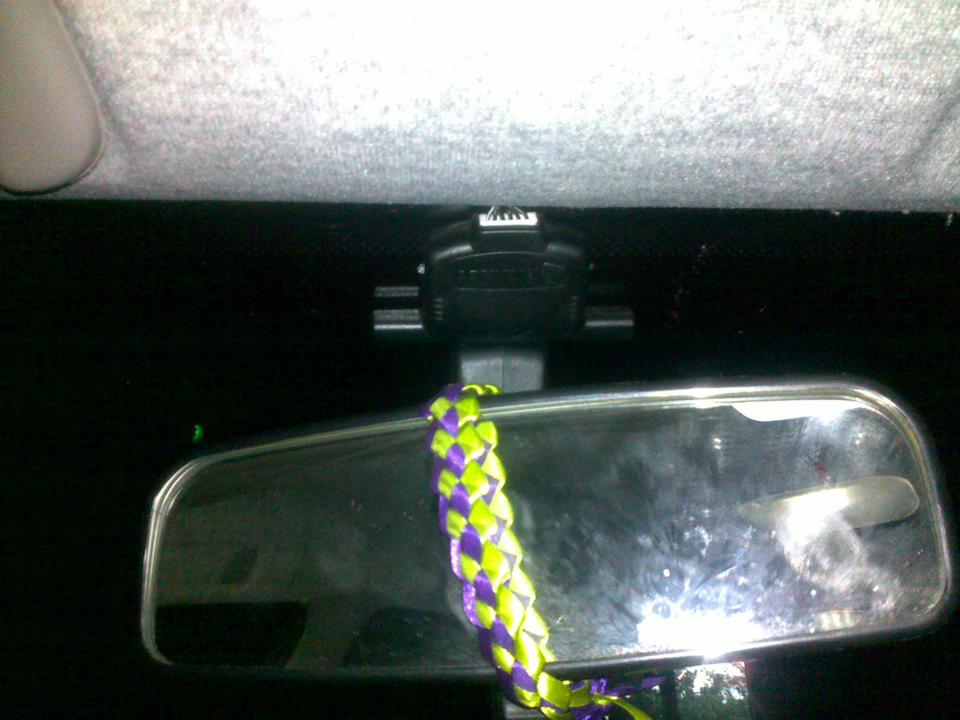

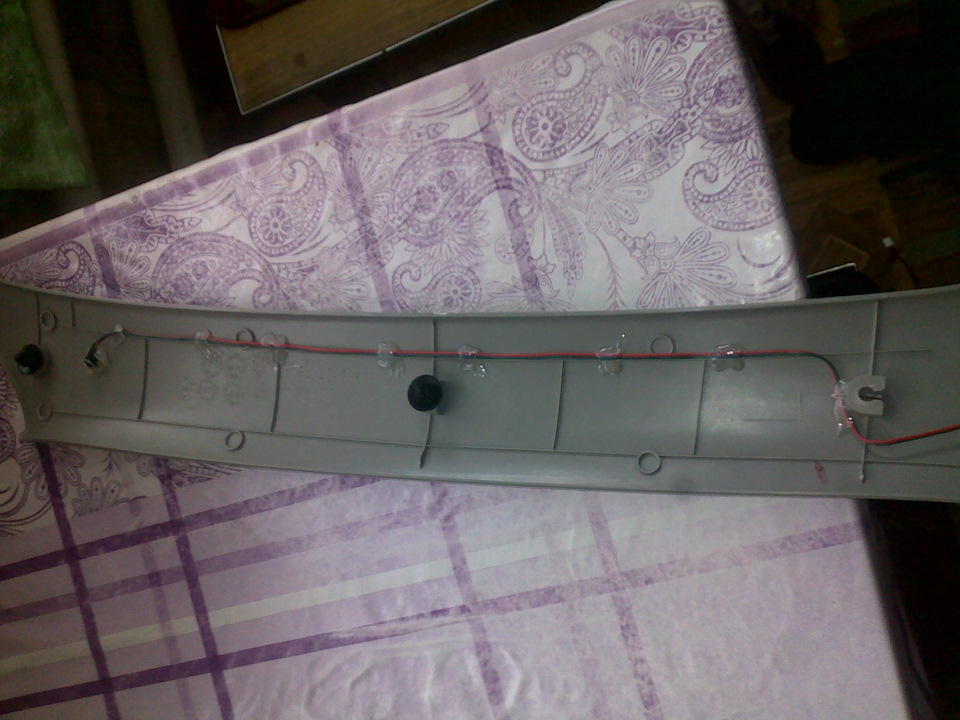

Далі акуратно зняв накладку лівої передньої стійки. Перш ніжвстановити назад на місце накладку стійки додатково проклав відосновного блоку до приймально-передавального модуля шлейф проводів, додатково закріпивши на стійці до загального джгута проводів.-Передає модуль над дзеркалом на лобовому склі.
Як у всіх. Про що всі знають, але ніхто не говорить.
Проводи сигналізації, що йдуть від центрального (основного) блоку, до сирени №15 (коричневий) і до кінцевого вимикача капота (-) №16 (рожевий) проклав у загальної гофрі, що йде з салону автомобіля підлівим крилом. Для цього довелося зняти лівий передній підкрилок длязручності прокладання проводів. Далі під капотом дроту укладеноокремі гофри і закріплені стяжками. Додатково "тюнінгував" отвір, через який прокладені дроти з крила в підкапотний простір. У районіпаливного фільтра. Кінцевий вимикач капота встановив його штатнемісце. Для визначення необхідної висоти самого кінцевикаскористався шматком пластеліну. Уклав його на місце встановленнякінцевика, закрив капот. Далі після відкриття капота, знявпластелін, і за допомогою не складних математичних обчислень (синус, косинус, інтеграл) визначив необхідну висоту.
Місце для пластиліну
Бачимо необхідну висоту кінцевика в натиснутому стані<
Проводи, що йдуть до блоку управління центрального замку, підключивза схемою як на фото.
Схема підключення
Про сам центральний замк читаємо тут:Установка центрального замкуCONVOY X-400v2
Кінцевий вимикач багажника провід №3 (синій), прокладений по салонув багажник із загальним джгутом проводів та підключений до роз'ємукришки багажника.Далі ще буде стаття про підключення додатковоїфункції відкриття багажника і включення аварійки при русі заднімходом.
