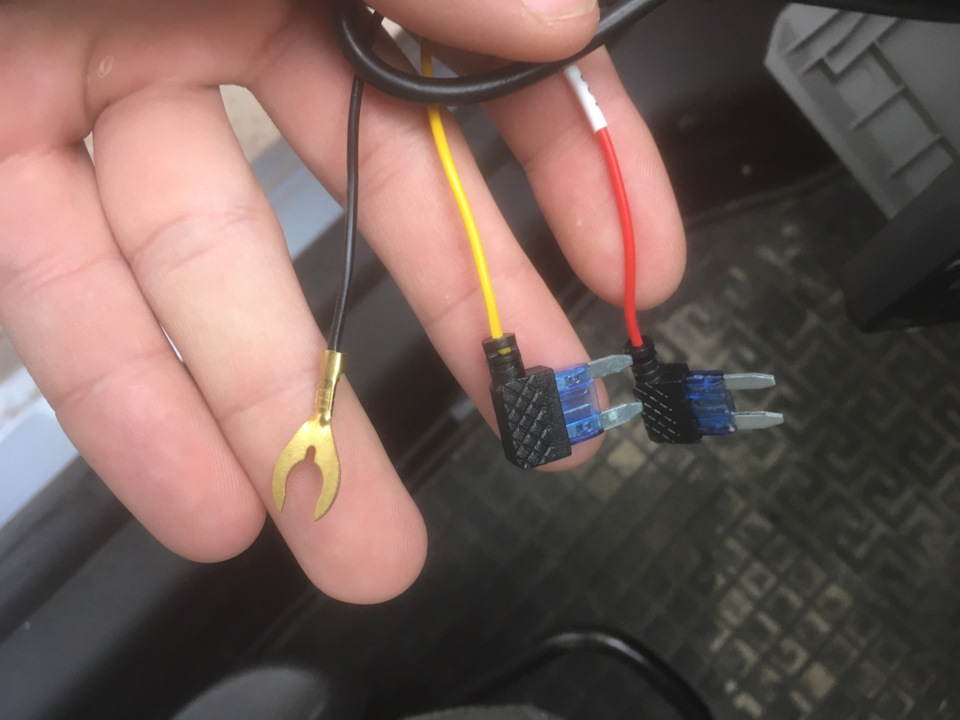

Підключення
Чорний провід — маса
жовтий провід — "в +" — на постійний +
червоний провід — "аСС" — прикурювач задніх пасажирів

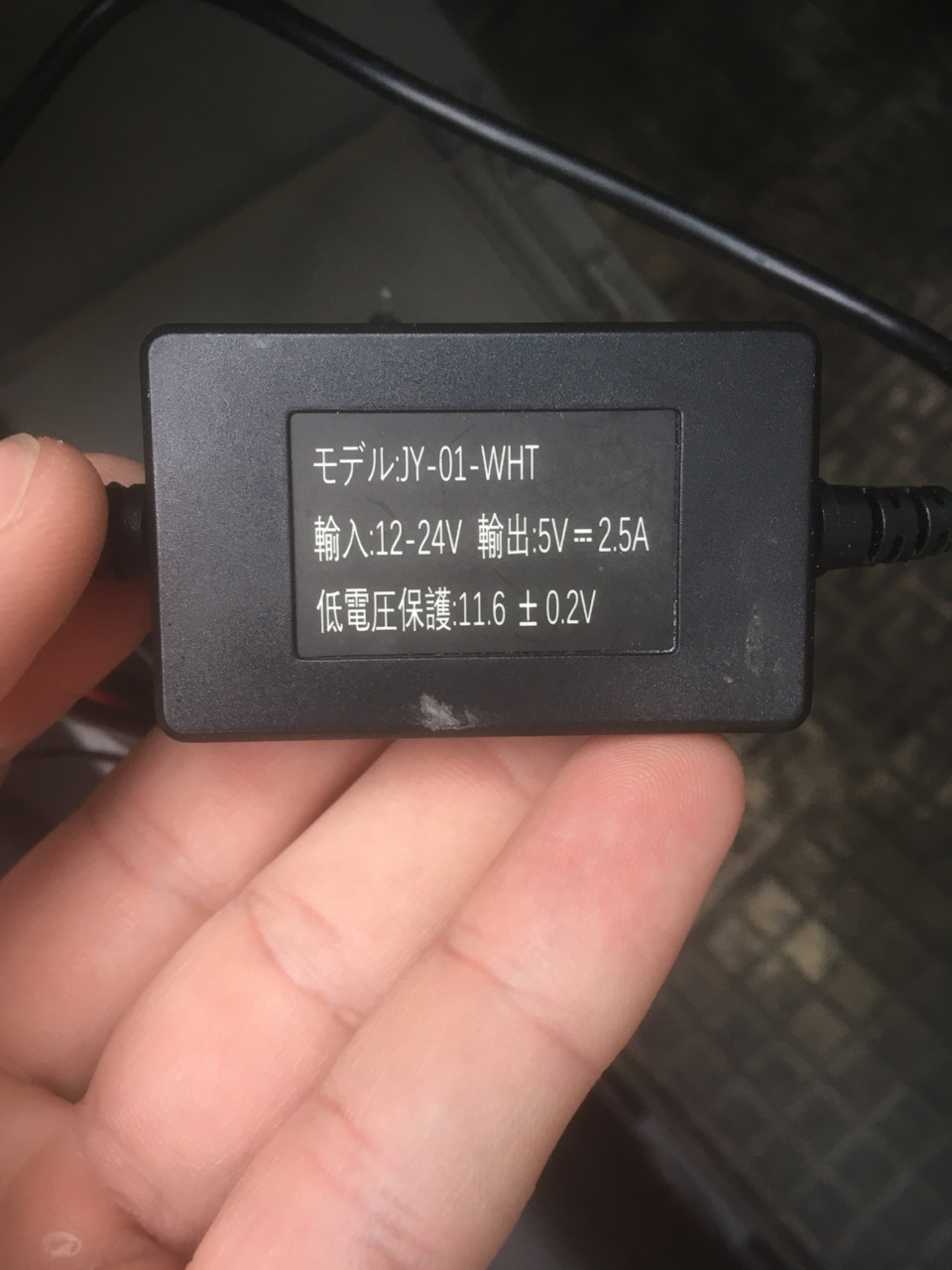

Цей комплект підключається через 3 дроти. Жовтий підключений добезперервного запобіжника (той, який завжди забезпечує живлення, навіть коли запалення вимкнено), червоний сигнальний провід АССпідключається до замку запалювання (він забезпечує живлення тількипри включенні запалювання), а чорний кабель підключений до масиавтомобіля. На відеореєстратор, коли автомобіль заведений чи ні (через червоний кабель), що автоматично вмикає та вимикає режимпаркування.
Інфа звідси
Як сказав користувач Ілля "у пусті не бажано, бо з іншогокінця з'явиться '+', а не відомо стан проводки і куди вона йде, штекер може бути відкритий з іншого боку, при попаданні води можебути не добре." Тоді вже червоний з преда прикурювача, а жовтий збудь-якого потужного преда на якому є харчування при вимкненомузапаленні, там же в запобіжному блочці."

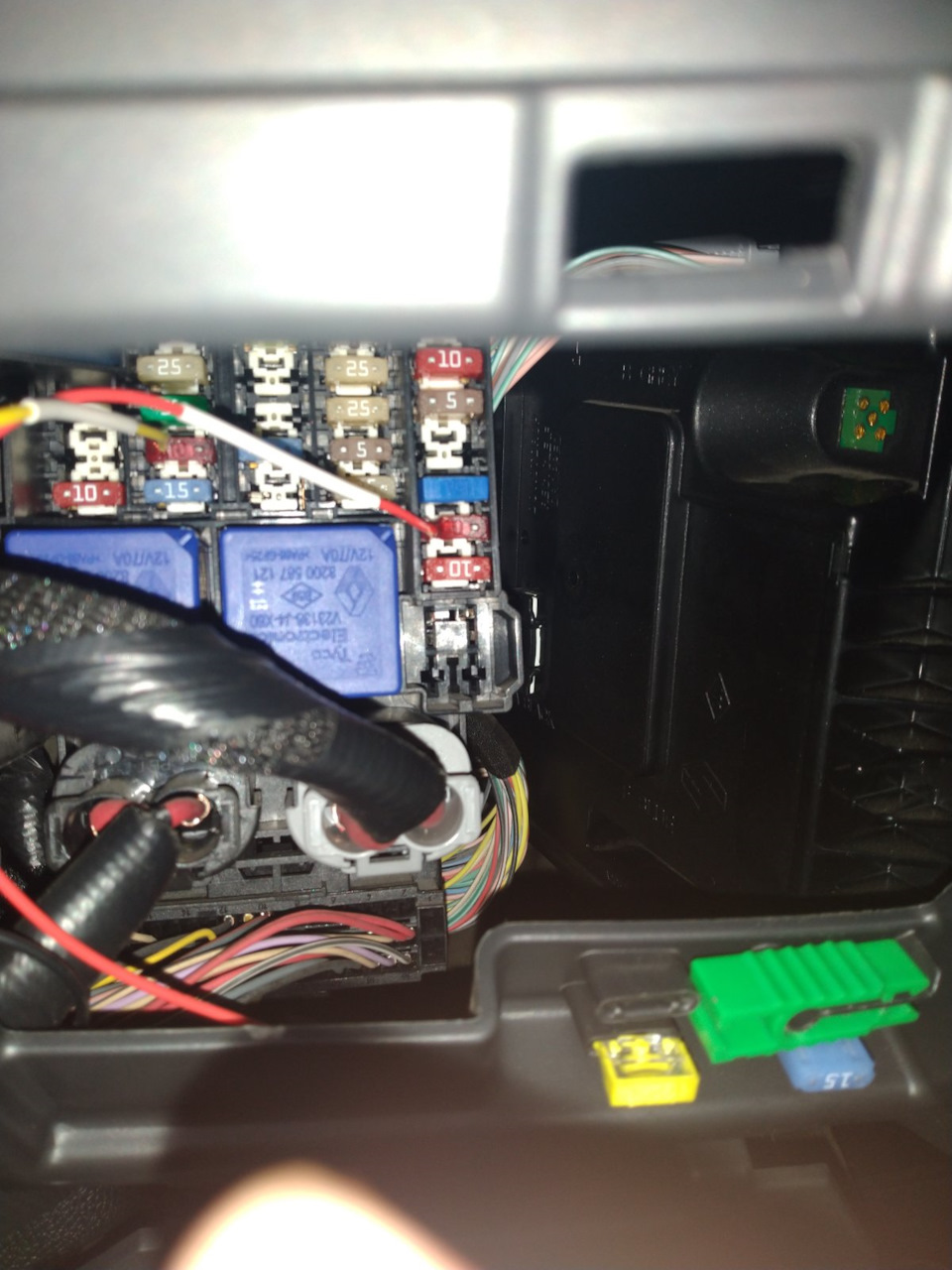

Dmitriy< /b> підключав собі так:жовтий №31 ЗапобіжникЦЕКБС, червоний №4 Запобіжник розетки для додаткового обладнання2-го ряду сидінь
"31 — блок ЦЕКБЗ. Постійне харчування
4 — прикурювач заднього ряду. З'являється після відкриття дверей ізникає після закриття (з брелока, постановка на охорону)
Зверніть увагу, що провід зліва щодо запобіжника. Тобто. Харчуванняйде через запобіжник. Якщо встромити праворуч, то йтиме повзпопереду"

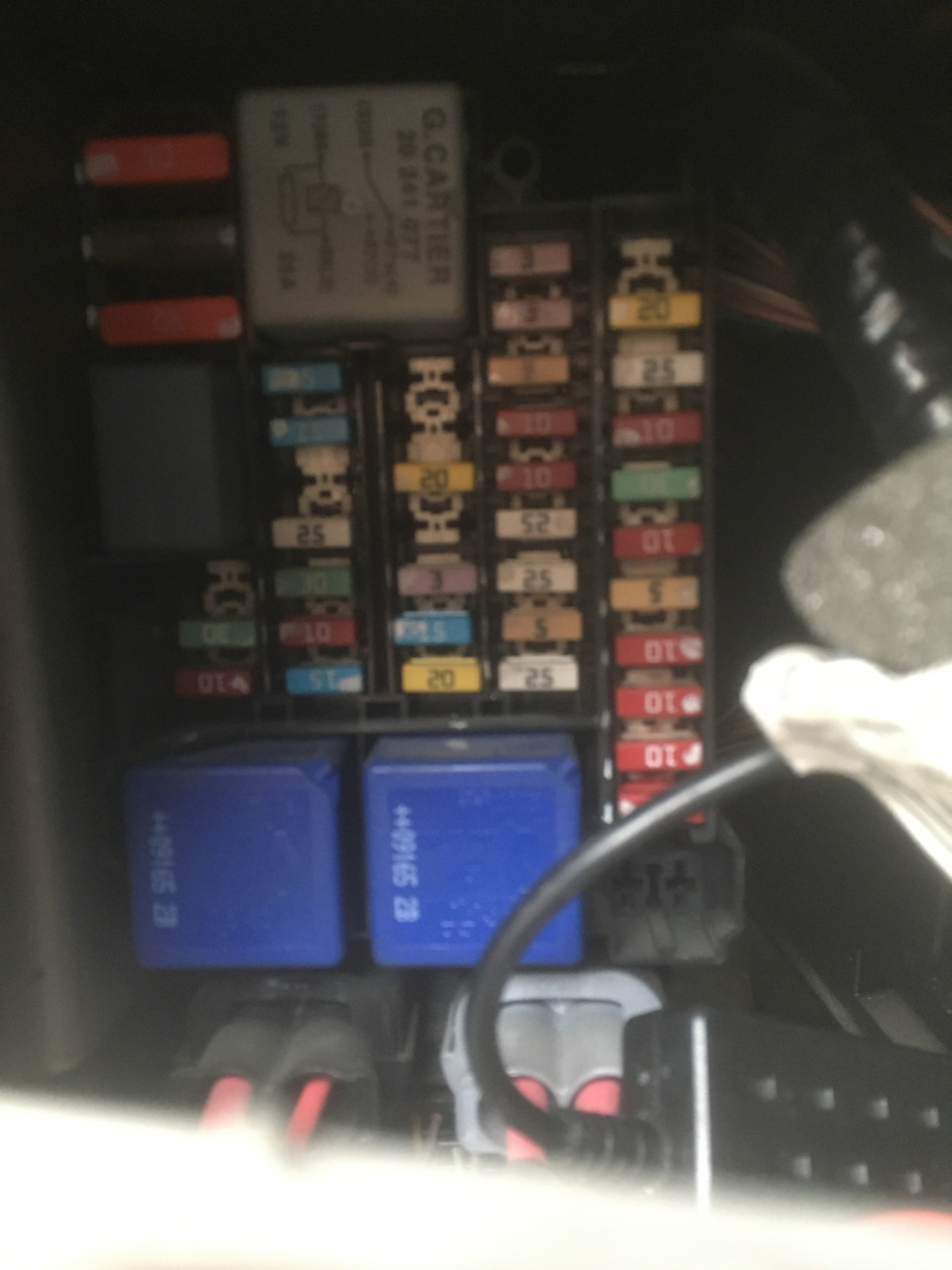

Запобіжники М3
Той же Сергій написавши в особистих "постійний плюс візьми з 23преда (приціною) або 36 обд роз'єм
А ас з преда прикурювача"
Він також пояснив, що Обд завжди увімкнений. Запобіжник
2 — — Резервний запобіжник
3 10 А BPT9 Запобіжник прикурювача (101)
4 15 A BPTA Запобіжник розетки для додаткового обладнання 2-го рядусидінь (1382)
5 15 A BPTB Запобіжник:розетки для додаткового електрообладнання вбагажному відділенні (1384) в модифікації K95
6 — — Резервний запобіжник
7 5 A 15RP Запобіжник зовнішнього дзеркала заднього виду з бокупасажира (240)
8 10 А BPT6 Запобіжник сигналізатора незачинених елементів (1920) усистемі замикання та відмикання дверей у режимі "вільні руки" на433 МГц — блоку підрульових перемикачів (1519)
9 30 А BP8C Запобіжник :ЕБУ автоматичного гальма стоянки (1217) вмодифікаціях з автоматичним гальмом стоянки
10 10 А BP69 Запобіжник приладової панелі (247)
11 25 А BPT4 Запобіжник:— ЕБУ системи запам'ятовування положеннясид (515) у модифікаціях B95 та K95 — ЕБУ системи доступу дозаднього сидіння з боку водія (2005) у модифікації D95
12 20 A BP1B Запобіжник у модифікації З ОБІГРІВОМ СИДЕНЬ керуванняреле "+" при працюючому двигуні ( 1615) через реле "+" припрацюючому двигуні (1615):- блоки управління обігрівом сидінь водіята пасажира (1853-1854) - перемикачі обігріву сидінь водія тапасажира (615-616) - Нагрівальні елементи подушки та спинки сидінняводія (164 1646) — Нагрівальні елементи подушки і спинки сидінняпасажира (1647-1648)
13 — — Резервний запобіжник
14 25 А BT10 Запобіжник електродвигуна склопідйомника дверейпасажира (204)
15 5 A BT4 Запобіжник вимикача стоп-сигналу (160) – ЕБУ АБС тасистеми стабілізації траєкторії (1094)
16 25 А BT8 Запобіжник електродвигуна електричного склопідйомниказадніх правих дверей (201) у модифікаціях B95 та K95
17 25 А BT9 Запобіжник електродвигуна електричного склопідйомниказадніх лівих дверей (202) у модифікаціях B95 та K95
18 10 А BT3 Запобіжник лампи освітлення речового відділення з бокупасажира (168) — лівої лампи освітлення багажного відділення (509)— переднього плафона освітлення салону (213) — датчика дощу таінтенсивності сонячного випромінювання (1415) — лампи підсвічуваннядзеркала в передньому правому сонцезахисному козирку (541) — лампипідсвічування дзеркала — заднього плафона (300) — ліхтаряпідсвічування дверей переднього пасажира (524) У модифікаціях B95 іK95:ліхтаря підсвічування правих задніх дверей (525) — ліхтаряпідсвічування лівих задніх дверей (526)
19 10 А BT :Без навігаційної системи:блок годинник/покажчиктемператури зовнішнього повітря/дисплей радіотелефону(653) Зсистемою навігації:блоку сигналізації непристебнутого ременябезпеки (1601) — блоку інтерфейсу мережі CAN (1714)
20 5 A BT6 Запобіжник датчика температури повітря в салоні (1872) вмодифікації з функцією ЗАПУСКУ І Зупинки та автоматичної керуваннякліматичною установкою (319) У модифікації без ксеноновихламп:реостатного перемикача регулювання фар (1390) — правої фари(226) — лівої фари (227)
21 — — Резервний запобіжник
22 — — Резервний запобіжник
23 20 A BP47 Запобіжник:забезпечення харчування підготовкипричепа:модуля комутації роз'єму для підключення причепа (1971)
24 15 A BP25 Запобіжник через ЦЕКБС (645):Електродвигуна очищувачазаднього скла (211) Правий протитуманний ліхтар (174) у модифікаціїD95 Лівий протитуманний ліхтар (175) у модифікації D95 Правий талівий ліхтарі на кришці багажника (1284-1285) у модифікаціях В95 таК92
25 — — Резервний запобіжник
26 10 А BP26 Запобіжник у модифікації із системою навігації:ЕБУнавігаційної системи (662) — відеодисплея (1127) — клавіатуримультимедійної системи (1657) — ЕБУ камери заднього виду ( 1779) умодифікації K95
27 20 A BP1H Запобіжник аудіосистеми (261)
28 5 A BP2R Запобіжник ЕБУ автоматичного гальма стоянки (1216) умодифікації З АВТОМАТИЧНИМ СТОЯНОЧНИМ (2152) в модифікації зТЕЛЕМЕТРИЧНОЇ СИСТЕМОЮ ДІАГНОСТИКИ
29 25 А BP1P Запобіжник підсилювача аудіосистеми (1917) вавтомобілях з лівостороннім кермовим керуванням B95, D95, K95 безФУНК 30 15 A BP19 Запобіжник через ЦЕКБС (645):задніх правого талівого ліхтарів (172-173) — правої та лівої фар (226-227) — дзеркалзаднього виду з електроприводом з боку водія та пасажира(239-240)
31 10 А BP77 Запобіжник ЦЕКБС (645)
32 30 А BP55 Запобіжник мультиплексного ЕБУ двері водія (1122
33 25 А BP3 Запобіжник через ЦЕКБС (645):електродвигуна замкакришки лючка заливної горловини паливного бака (844) — електрозамкадверей пасажира (141) — електрозамка задніх правих та лівих дверей(138-139) у модифікаціях B95 та K95
34 — — Резервний запобіжник
35 15 A BCP4 Запобіжник:Без навігаційної системи:блокгодинник/покажчик температури зовнішнього повітря/дисплейрадіотелефону(653) З навігаційною системою:блоку інтерфейсу мережіCAN (1714)
36 15 A BP75 Запобіжник діагностичного роз'єму (225) - управлінняреле звукового сигналу (229) в блоці запобіжників і реле в салоні(260) - живлення головного електромагнітного звукового сигналу (105) через реле звукового сигналу (229) у блоці запобіжників та реле всалоні (260) — ЕБУ охоронної сигналізації (427) та сигналізації(1838) у модифікації під установку охоронної сигналізації
37 10 А BPA7 Запобіжник через ЦЕКБС (645):правого та лівого задніхліхтарів (172-173) — верхнього стоп-сигналу (639)
38 30 А BP89 Запобіжник:ЕБУ автоматичного гальма стоянки (1217) вмодифікаціях з автоматичним гальмом стоянки
/>
39 — — Резервний запобіжник
40 40 А BPT5 Запобіжник електровентилятора 1 салону (1156) черезсиловий модуль електровентилятора (1023) —
41 25 А BP93 Запобіжник:електропривода люка даху (304) умодифікації з панорамним люком даху
42 40 А BP15 Запобіжник через реле обігріву заднього скла (235) ублоці запобіжників та реле в салоні (260):живлення заднього скла зелектрообігрівом (200) — ланцюги живлення запобіжника (F7) у блоцізапобіжників та реле в салоні (260)

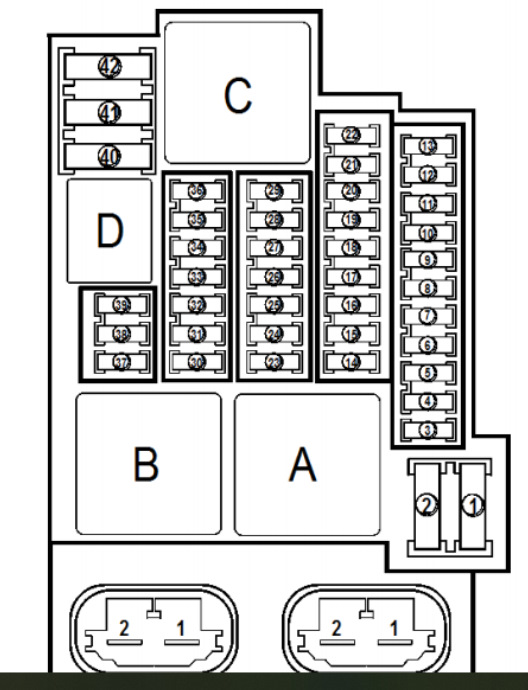

перевірена схема салонних запобіжників
Схема підключення
червоний провід — "аСС" — беру із запобіжника №4 відповідно досхеми (розетка задніх пасажирів) — працює коли ввімкненозапалення
жовтий провід — "в+" — беру запобіжника №23 відповідно до схеми (запобіжник блоку електрики причепа) або №36 відповідно до схеми (запобіжник діагностичного об'єму) — постійний +
"живлення заднього скла з електрообігрівом (200) — ланцюги живленнязапобіжника (F7) у блоці запобіжників та реле в салоні (260)
перевірена схема салонних запобіжників
червоний провід — "аСС" — беру із запобіжника №4 відповідно досхеми (розетка задніх пасажирів) — працює коли ввімкненозапалення
жовтий провід — "в+" — беру запобіжника № 23 відповідно до схеми (запобіжник блоку електрики причепа) або №36 відповідно до схеми (запобіжник діагностичного об'єму) — постійний +
"живлення заднього скла з електрообігрівом (200) — ланцюги живленнязапобіжника (F7) у блоці запобіжників та реле в салоні (260)
перевірена схема салонних запобіжників
червоний провід — "аСС" — беру із запобіжника №4 відповідно досхеми (розетка задніх пасажирів) — працює коли ввімкненозапалення
жовтий провід — "в+" — беру запобіжника № 23 відповідно до схеми (запобіжник блоку електрики причепа) або №36 відповідно до схеми (запобіжник діагностичного об'єму) — постійний +
