Замінив стандартні лампочки розжарювання в плафонах освітленнясалону на виготовлені на замовлення світлодіодні плати.
2 плати для освітлення передньої частини салону (водій та пасажирправоруч) містять по 9 світлодіодів.Працюють без плавногозапалення\загасання — включаються стандартно при натисканні напрозорий розсіювач плафона як на кнопку.

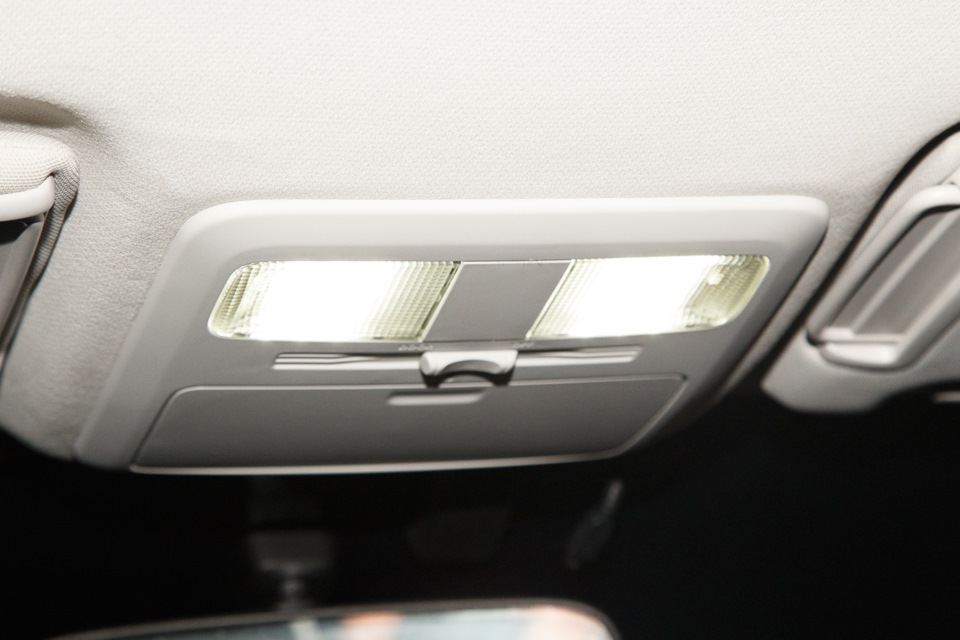

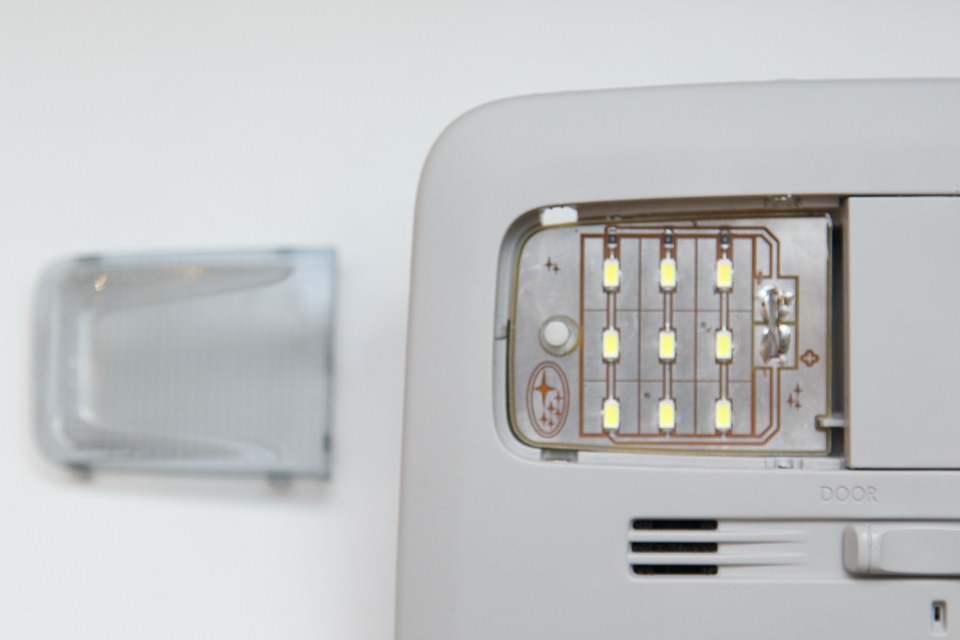

передній плафон із встановленими платами
вид плати спереду
вид плати ззаду

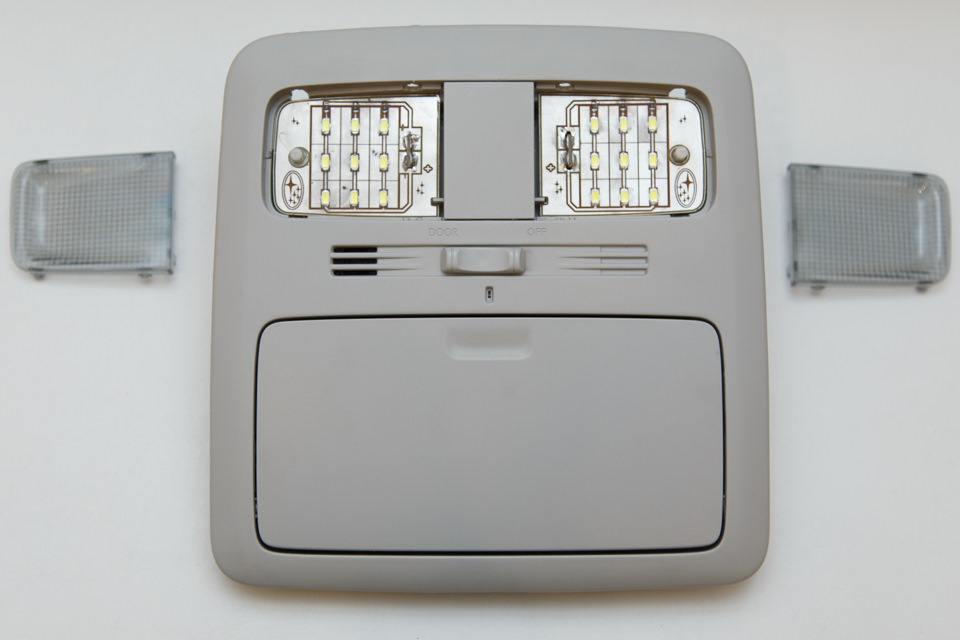

передній плафон у зборі, відкритий очечник - видно отвори дляболтів, якими плафон кріпиться
плафон зі зворотного боку

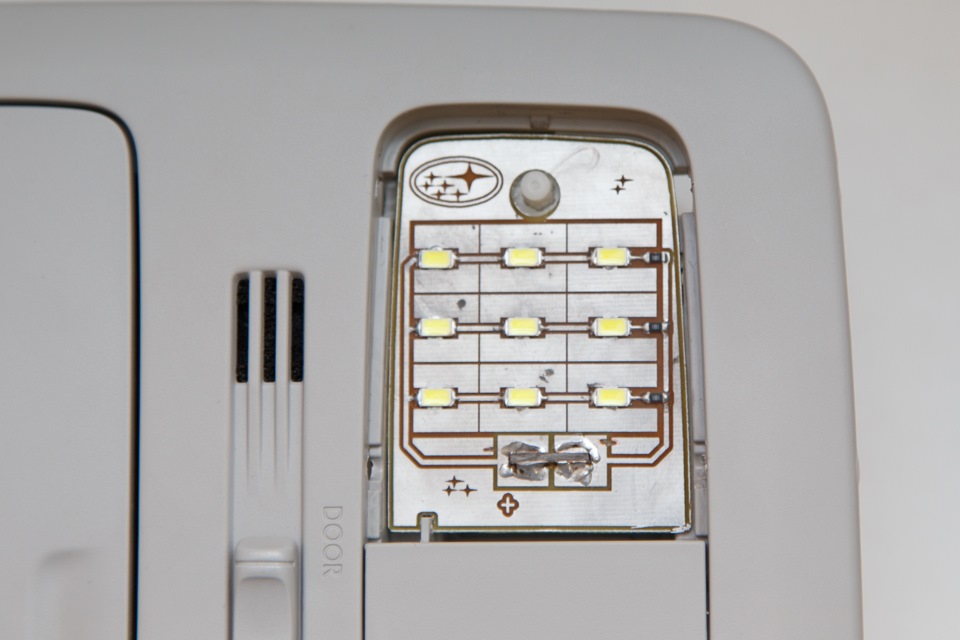

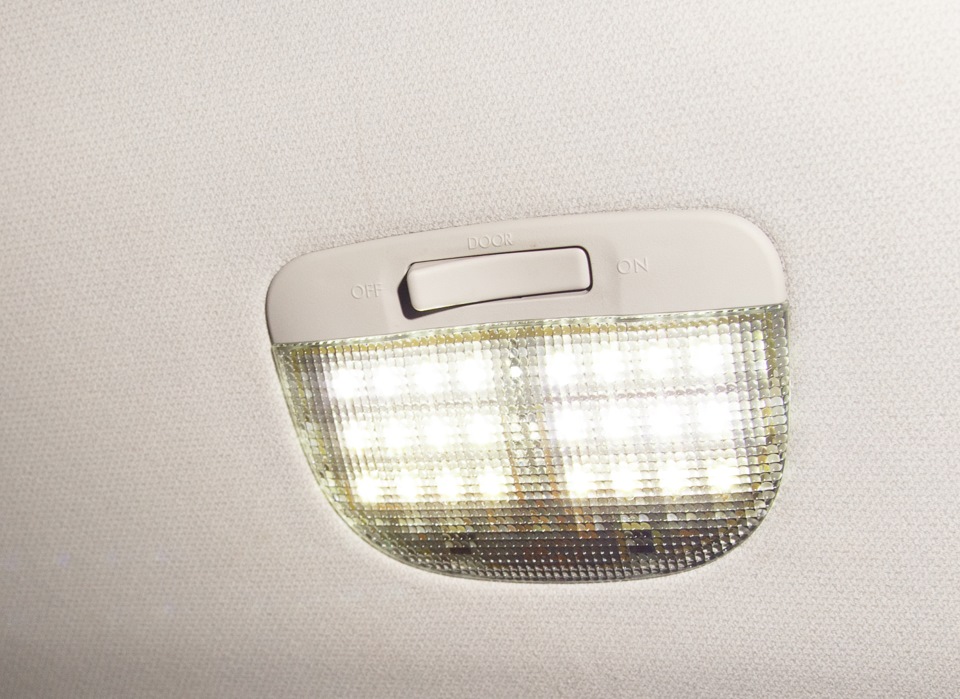

У задній (центральний) плафон встановлено плату з 24 світлодіодамиі плавним розпалюванням\загасанням.Час плавногорозпалювання\загасання можна налаштувати під себе кнопкою на платі.чорний провід (постійний мінус). Плати люб'язно виготовивмайстер-автоелектрик Олександр (argoncik). Використовувалисясвітлодіоди 5730 — холодне біле світло. Вигляд спереду
тильна частина
корпус плафона
вставлено в корпус плафона
вимкнено
Якість роботи можна побачити та оцінити за фотографіями.
Є навіть логотипи та напис Subaru. Сподобалося покриття з металевимблиском, яке, гадаю, допомагає розсіювати тепло і працює яквідбивач. Для виготовлення знімав корпуси плафонів і віддававмайстру. Поїздив без них кілька днів. Лампочки розжарюваннядовелося віддати на донорство роз'ємів підключення. Передній плафонвстановив назад швидко. Із заднім плафоном довелося витратити трохибільше часу через підключення окремого дроту (тут окреме дякуюмайстру Олександру за допомогу та терпіння! ). Для зняття передньогоплафона потрібно відкрити очечник, відкрутити 2 гвинти і потягнути\ клацнути корпус плафона на себе. Після вимкнення штекер живлення.Прозорі кнопки-розсіювачі підсвічування знімаються за допомогоюпластикової картки - вони тримаються на 4-х осях. ), під нимвідкрутити 2 гвинти і відклацнути корпус плафона, потім вийнятироз'єм живлення. Нове освітлення мені дуже сподобалося. Сталонабагато яскравіше в салоні і, напевно, трохи економніше понавантаженню на електричну мережу авто (полегшуємо життяакумулятору взимку). Кому сподобалося і хоче такі – звертайтесь доОлександра (argoncik) (м.Одеса)
Трохи додаткових фоток від Олександра у темі Засвіт Субаря
Коментарі15
А я вирішив купити готові світлодіодні лампочки. Поки що замовив по одній, за 27 рублів із за 49, подивлюся, що більше сподобається і потім таку ж доведу. На картинці лампочка за 27 рублів
Де знайти майстра?
У Казані? Не знаю ... я знайшов в Одесі. Для РФ багато хто замовляє у свого майстра - подивись у Пошуку за ключовими словами LED підсвічування Forester SJ
А що у SJ прибрали стокове плавне згасання/розпал?
У такому варіанті як зробили в центральному-задньому плафоні точно не було. Може хтось підкаже як у них без таких плат, тому що я відео як до змін не робив -(
Я з SJ знайомий дуже поверхово. Але в SH є рідний диммер - плавно гасить, плавно запалює, реагує на замок запалювання ... У стоку це стосується центрального і штурманського плафона. Центральний тільки в положенні DOOR так працює, а штурманський завжд...
Коли плафони були на обмірку під проектування плат мені було задано майстром питання що робити з плавним розпалюванням\загасанням - місця там не так щоб багато, але чи потрібно воно там. Я подумав і вибрав не робити спереду плавне розпалювання. Але м...
Я більше про центральний - навіщо робити диммер, коли він вже є рідний. ) Штурманський я попутно згадав. У ньому диммер нафіг не потрібен. відключати не потрібно. А дратує воно дай боже )
центральний може і був. але тепер він плавно працює в будь-якому режимі, не тільки при режимі DOOR. Так як мінус на плату подається з чорного дроту (постійний мінус). Таким чином ON і DOOR по суті зараз працюють однаково з плавним розпалом … Втім, мо...
Ну ясно. Справа смаку. Мені просто цікаво - прибрали це в sj чи ні...
практично не користувався режимом DOOR, тому не можу точно сказати було чи не було -)
Ухти, навіть логотип на платі є))) який же цінник?
про цінник спеціально не писав. залишив координати майстра, щоб з ним самі домовлялися дізнавалися. Не знаю правильно це чи не правильно, але вчинив так. З того, що інші власники форестерів вже ставили і що я дізнавався - мій варіант виходить приблиз...
Ціна питання? Класні плати!
за ціною питання краще до майстра. Тепер йому не потрібно буде робити зайвий раз обміри, шаблон готовий
