Автосвітло Subaru Forester SJ (фари, ближнє дальнє світло, освітлення салону тощо)

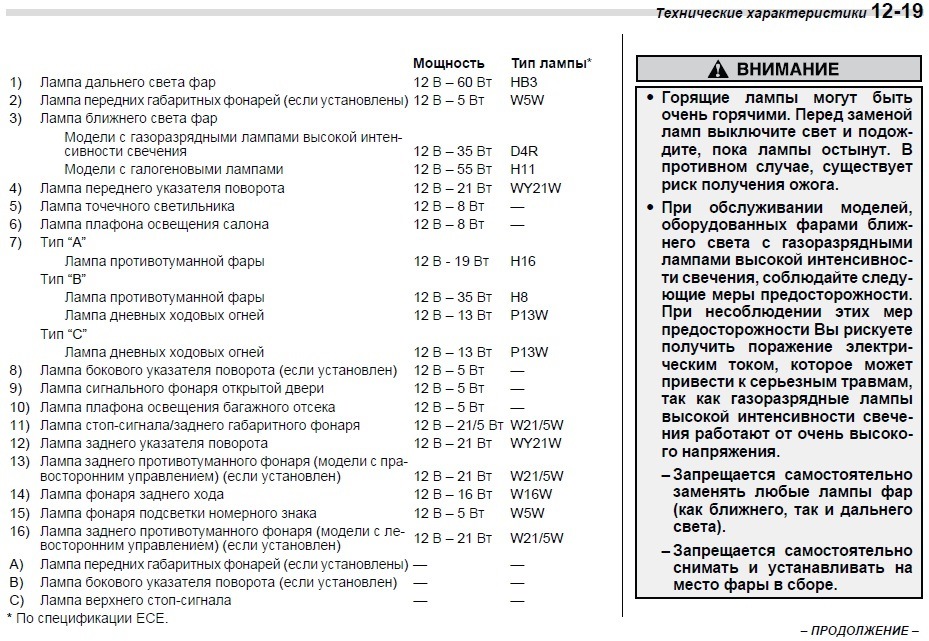

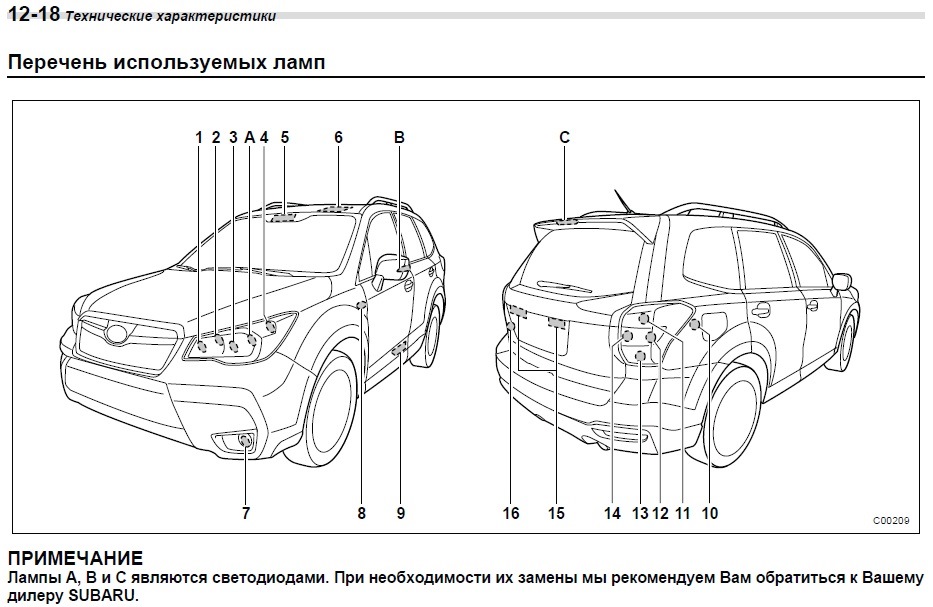

Поповнювана тема. Збираю для себе найчастіше використовувануінформацію з автосвітла в одному місці (скани мануала по авто, посилання). Якщо вважаєте за потрібне щось додати — пишіть укоментарі або в особисті повідомлення. Загальна інформація —параметри ламп, цоколі:Запчастини на фото:891615, 121110, 123445Запчасти на фото:W5W12, H1112

Нотатка для себе:Протитуманки (у мене) тип B (пТФ+ДХО)

Типорозміри цоколів:
Освітлення салону:C5W довжина 31мм
Освітлення багажника, низ дверей, підсвічування заднього номерногознака:Т10
> Освітлення багажника - маркування на лампі HT E4, 12V5WL 5L.ДХО в "зябра" бампера
Світлодіодне підсвічування ніг і бардачка
Світлодіодні плати в плафони освітлення салону
Затемнів маски фар і ПТФ у жовтий колір
---
Пересвітлення приладки https://megadriver.org/cars 2832879/
Тільки за колірною температурою світіння:
Колірна температура в описі ламп вимірюється в градусах за шкалоюКельвіна (к) і характеризує відтінок їхнього світла при сприйняттізором людини.

> — тепло-біле світло, warm white (2700 – 3500K)
— природно (нейтрально)-біле світло, natural white (3500 –5000K)
— холодно-біле світло, cool white (5000 – 7000K)
:із ксеноном або звичайні галогенки. Далекий і там, і тамгалогенки.

Для ближнього з галогенками рівень фар можна підлаштувати із салонуколіщатком на панелі приладів (ліворуч від керма)

>

У варіанті, де ксенон у ближньому, на мій погляд, світить добре, але деяким здається, що занизько (можна відрегулювати).

<
Ініціалізація автоматичного коректора фар (ксенон, Hid)

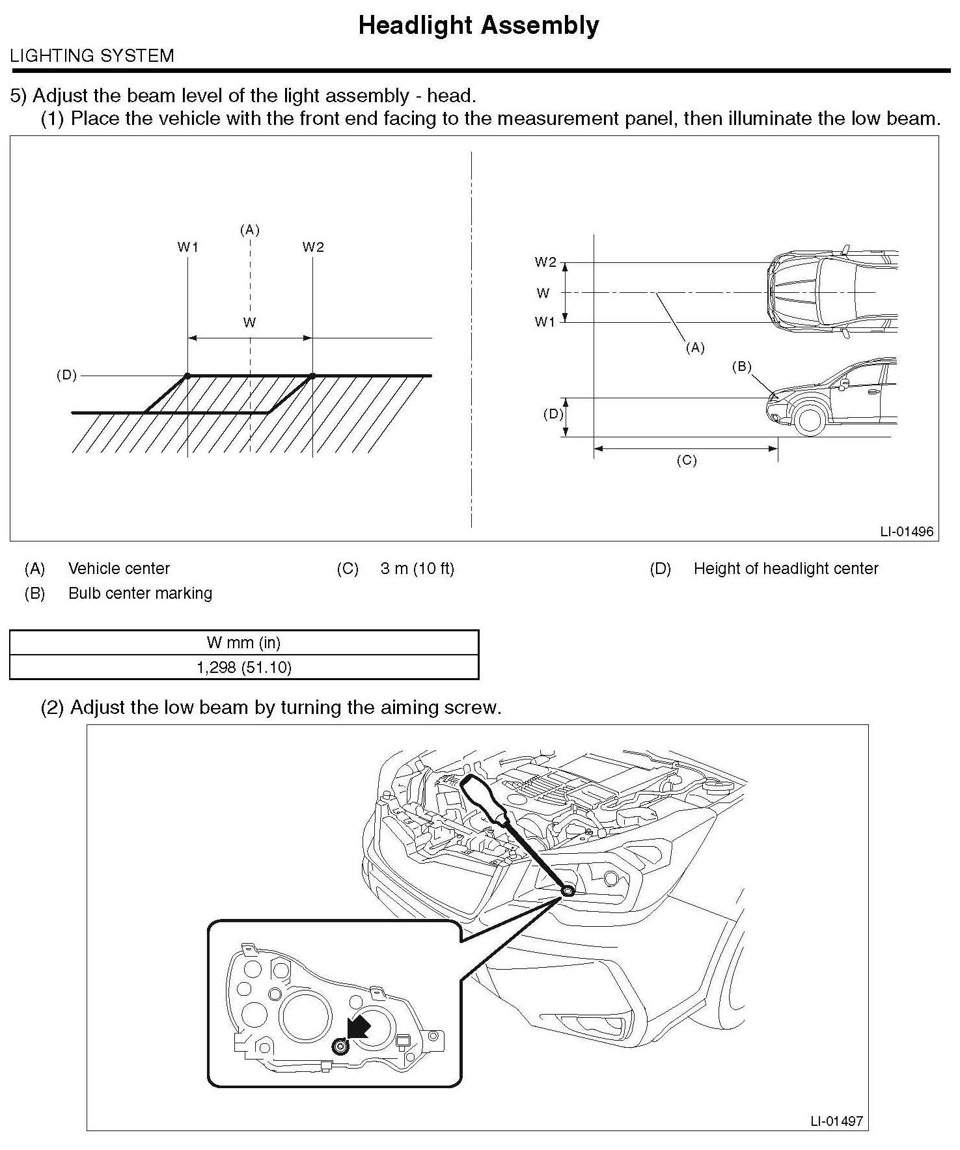

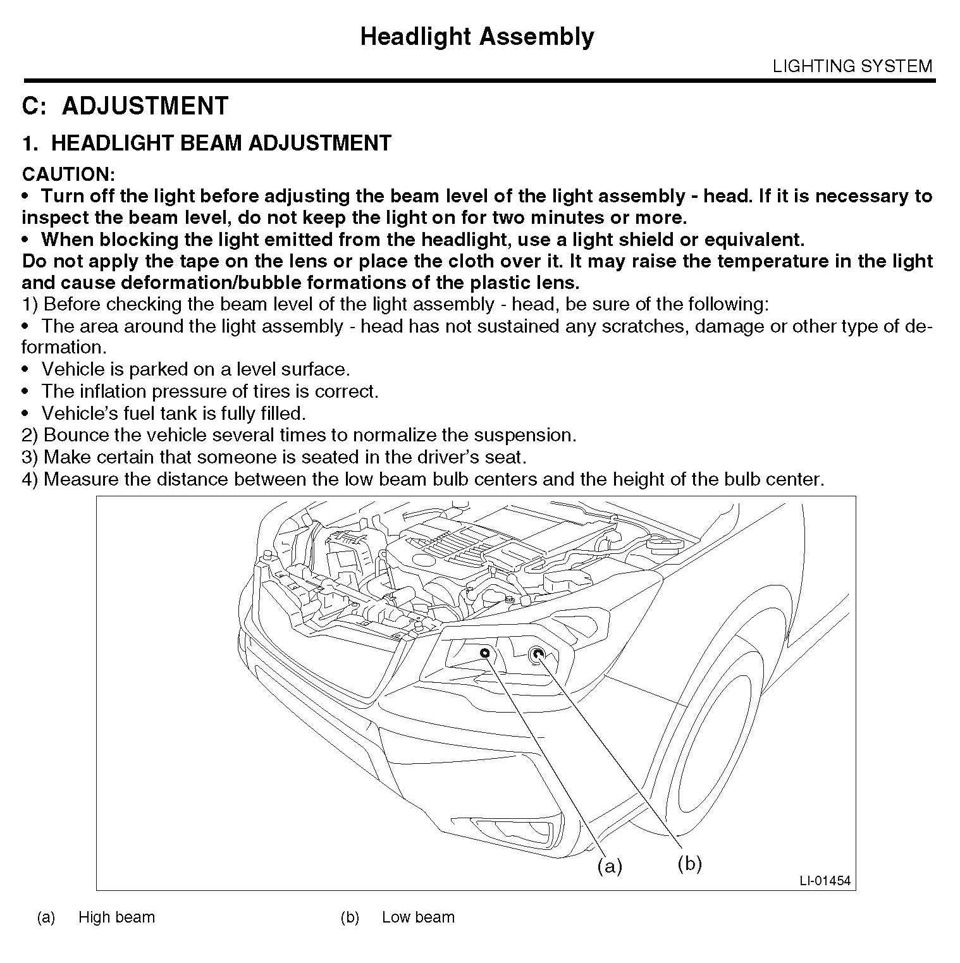

регулювання ближнього та далекого світла
регулювання ближнього та далекого світла
Сервіс мануал — LI31 стор.5404 -5411

Один із підходів налаштування ближнього світла — спосібперевірки "по цегли":
Виїжджаєте на пряму дорогу, де немає трафіку. Берете звичайнучервону цеглу (переконайтеся, що поряд немає поліції, а то незрозуміють).Відміряєте 32 метри вперед від машини і кладете цеглуплашмя і поперек дороги.
Верхня межа світлового пучка повинна повністю перекривати поверхнюцегли, а далі ні-ні .Далі має бути морок. Краще перевіряти окремодля кожної фари, прикриваючи іншу (килимком із салону наприклад).> доступ до ПТФ для заміни лампи
налаштування рівня ПТФ
Регулювання світла фар та ПТФ
Регулювання фар своїми руками
---

Жовті лампи PIAA в ПТФ
https://megadriver.org/cars 8645093/
галогена лампа PIAA HB3/HB4 Solar Yellow 2500k 55W (HY107). 2 шт. Вупаковці.
Як альтернатива ПТФ жовтого кольору галогенові газонаповнені лампиIPF H3 XY33 2400K

Світлодіодні лампи в ПТФ та ДХО:
…шукаю варіанти…

Лампа стоп-сигналу в задніх фарах:
12В 21/5 Вт (W21/5W) без цоколя
(із заводу в стопах стояли лампи Ichikon 7443)
Bosch p/n 1987302252 (поставив обидві такі зараз)
/>
Osram 7515
Philips 12066
Koito 1891
—
Як знімати задню фару:
< Кілька корисних p/n OEM плафонів:
84671-AG040-ME — плафон у багажнику (глибокий) Forester SH
84601-AE040-LO - центральний плафон Forester SH (room lamp)
84601-AG040-ME - центральний плафон Forester SJ (і деякі SH) (roomlamp)
/>
і до нього 84602-AG000 прозоре скло для плафона, 90453-0034 - 2саморізи для кріплення плафона
