Оригінальний MDI для джинсового друга (Продовження та закінчення) }

Доброго дня Вам, друзі. … Та й Вам, недруги, гарного теж. Вітаюправославних усіх патріархатів та конфесій зі святом Святої Трійціта викладаю виконану до свята роботу.
Не минуло й 4-х місяців, як зібрав до купи всі компоненти длявстановлення MDI. br/>
До вказаних у попередній статті компонентів був докупленийоригінальний кронштейн MDI. >

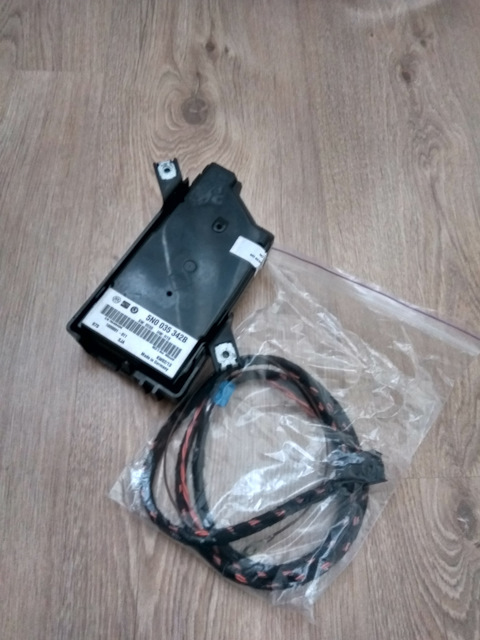

Блок МДІ та проводка
5JB 857 367A- нижня частина накладки а/м з інтерфейсом MDI зотвором під накладку роз'єму підключення зовнішніхаудіопристроїв.
Кронштейн мультимедійного модуля - 5JB035643B
5JB 035 726 - накладка роз'єму підключення зовнішніхаудіопристроїв
Накладка виведення аудіопристроїв.

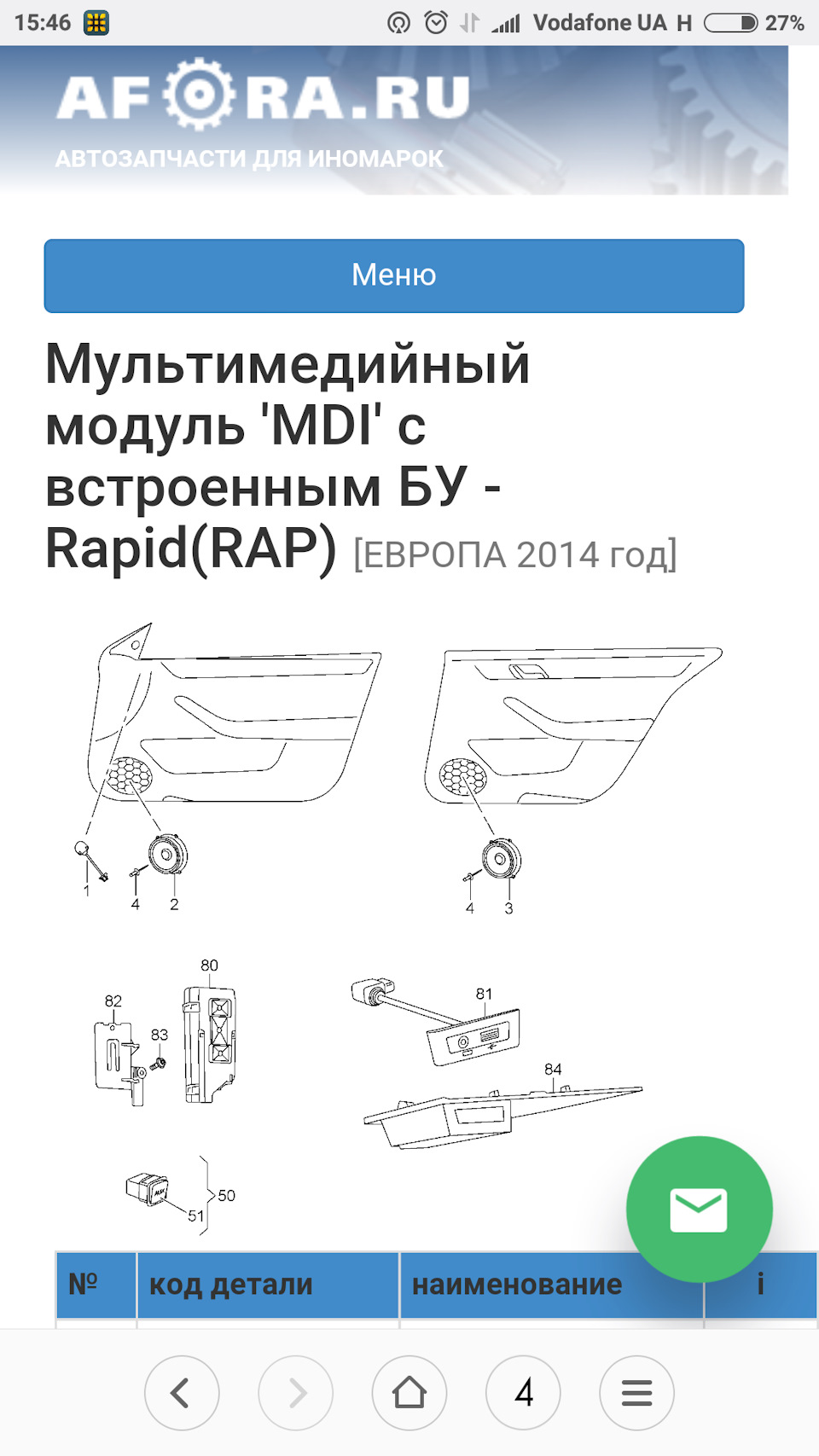

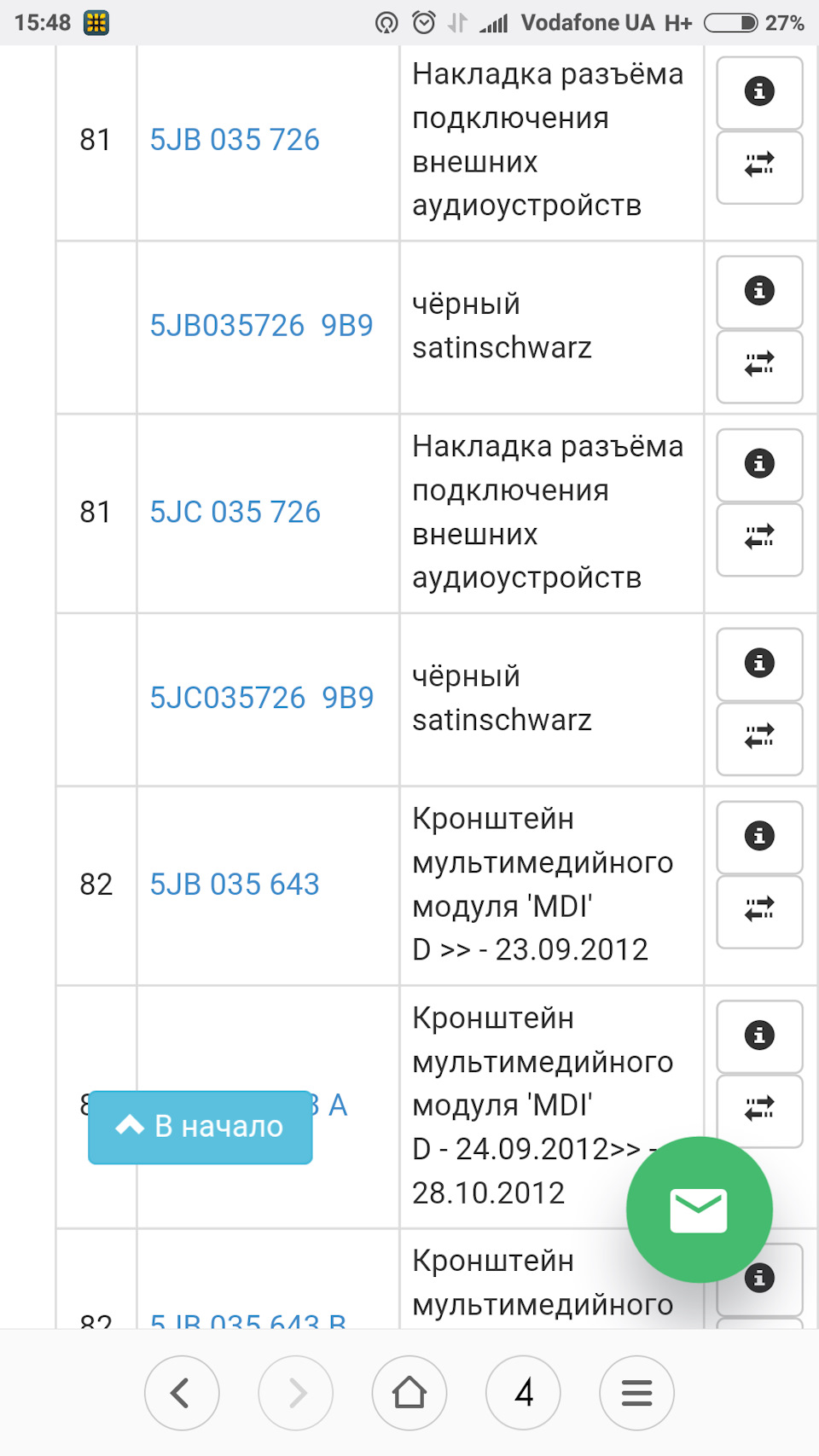

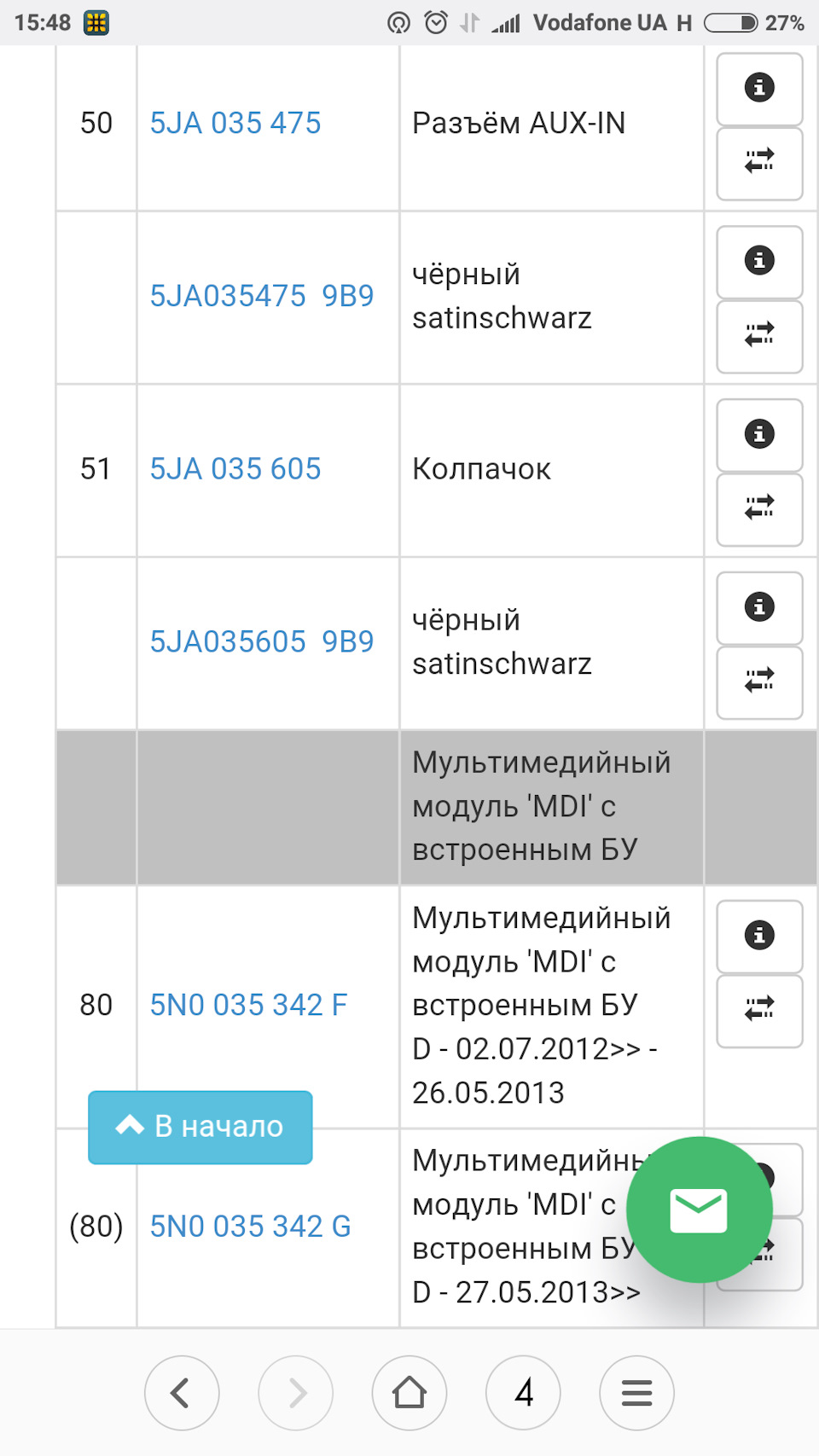

Загалом писати буде багато викладаю схему з ЕТКИ з номерами тазовнішнім виглядом всіх печінки. Чого незрозуміло по деталях топишіть- поясню. Далі постало питання з установкою. Довелося трохиповозитися. Попереджаю, попередньо необхідно вийняти магнітолу іпереконатися що у Вас стоїть магнітола "свінг" (делфі)
Свинка
і роз'єм квадлок
Квадлок

< Інакше доведеться докуповувати магнітолу і перехідникроз'єму з ісо на квадлок.
Далі, щоб дістатися місця встановлення блоку MDI за допомогоюкронштейна на залізній підторпедній арматурі на якій кріплятьсяелементи центральної панелі, довелося зняти праву бічну заглушку ібардачок.

Заглушка
Бардачок

Уважно викручуємо всі шурупи (торкси) всередині бардачка незабуваючи про заховану вглибину шуруп і про шуруп збоку, під бічноюнакладкою заглушкою торпеди з правого боку.

Шуруп і клямка бардачка під боковою заглушкою торпеди

Після цього знімаємо бардачок не забувши відклацнути клямку підшурупом вказану на фото вище нижнім палцем. Насаджуємо на кронштейнблок MDI ставимо його як на наступному фото

Загальний вигляд простору за бардачком зі встановленим блоком МДІзліва з краю. >
Після цього під'єднуємо чорний роз'єм оригінальної проводки, що йдев комплекті з MDI до самого блоку чорним великим роз'ємом —8E0972112, а синю фішку проводки MDI (8X0 035 447 ) вставляємо врамку роз'єму квадлок магнітоли, як на кілька фото вище. Позначеноїна раніше представленій мною на самому початку схемою та номерамидеталей під номером 81. Ставимо після цього. Фішку роз'єму AUX зоригіналіної проводки MDI у цю планку. Замикаємо фішку і роз'єм USBв планці.

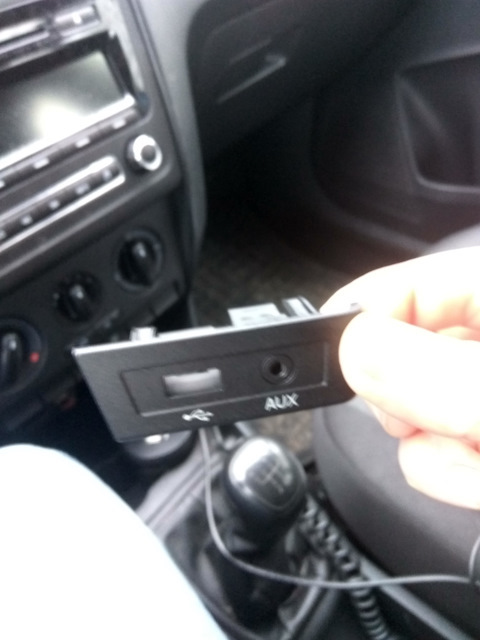

Підготовивши таким чином обличчя панелі, переходимо до замінинижньої частини накладки без інтерфейсу та планки на нижню частинунакладки а/м з інтерфейсом MDI з отвором під накладку роз'ємупідключення зовнішніх аудіопристроїв. Це те, що прибрали. Це те, щовставили під панеллю кнопок із замком і підігрівом. Тепер ставимона місце бардачок і магнітолу. Потім бічну праву заглушку торпеди.Потім йдемо за посиланням https://megadriver.org/logbooks
до шановного rad83 в гості і кодуємо все як він вказав, незабуваючи сказати спасибі . Бо без цього я б провозився до ранку.Рок буде після. Як боберуся до компа і вай фая
Насолоджуємося результатом
Ініціалізація…
Відображення на панелі приладів
Як то так
