Кнопки круїз контролю та управління магнітолою. частина №1

Доброго часу доби, шановний читачу, завжди мріяв про кнопки накермі, по-перше зручно, по-друге виглядає стильно =), інформація вінтернеті є, але я вирішив зібрати, трохи підсумувати, трохидоповнити, взагалі описати так-як було б відомо при роботі мені, аоскільки я в авто трохи рак, то думаю якщо зрозумію я, то і виможете хоча б приблизно розуміти з чим Вам доведеться зіткнутисяпри встановленні кнопок на кермо, і так, вистачить прилюдій, почнемо.
Інструмент який Вам знадобиться
• Кнопки керування на кермі – 36770-SVA-A12 – 1шт.
• Датчик педалі гальма – 36750 -SMA-003 – 1шт.
• Датчик педалі зчеплення – 36760-SM4-003 – 1шт.
• Клеми для проведення – 18шт. (краще брати із запасом)
• Клеми для заземлення – 2шт.
• Клеми для датчиків – 4шт.
• Ізолента
• Термозбіжна трубка
> • Провід перетином не більше 0, 5
Список необхідних інструментів:
• Голка
• Плоскогубці
• Викрутка-зірочка Торкс (шість граней)
• Канцелярський ніж
• Ключ на 10
• Ключ на 17
• Кремпер (інструмент для обтиску клем та зняття ізоляції)
• Хрестова викрутка
• Плоска викрутка
• Ключ-головка на 8
• Ліхтарик
У мене установка всього комплекту зайняла 7 годин з обідом іперекурами, так що можете розбити на пункти, на кілька днів якщозаймаєтеся після роботи, я розбиваю так як обмежена кількістькартинок які можна помістити в документ, але можна так і робити.перший день-перший пункт, другий-другий і так далі…
1. Після вимкнення запалювання комп'ютер ЄСМ/РСМ залишаєтьсяувімкненим (протягом періоду до 15 хвилин). Якщо комп'ютер ЄСМ/РСМвід'єднати протягом цього періоду, комп'ютер ЄСМ/РСМ може вийти зладу. Щоб вимкнути цей режим роботи, від'єднайте негативний кабельвід акумулятора або з'єднайте ланцюг SCS з HDS після вимкненнязапалювання.
2. Від'єднайте негативний провід від акумулятора і зачекайте неменше трьох хвилин, перш ніж почати роботу (стосовно подушкибезпеки водія). . Необхідна хрестова викрутка, викрутка-зірочка іплоска викрутка.
Знімаємо панель доступу -заглушку з рульового колеса підчепившиплоскою викруткою, потім від'єднуємо роз'єм подушки безпеки водія (натискний фіксатор) від роз'єму поворотного контактора.
< /p align="justify"> p>
1- розбираємо кермо, дуже хороша інструкція з розбирання керма -https://megadriver.org/logbooks, просто дублюю що б не стрибалитуди сюди, трохи доповнюю

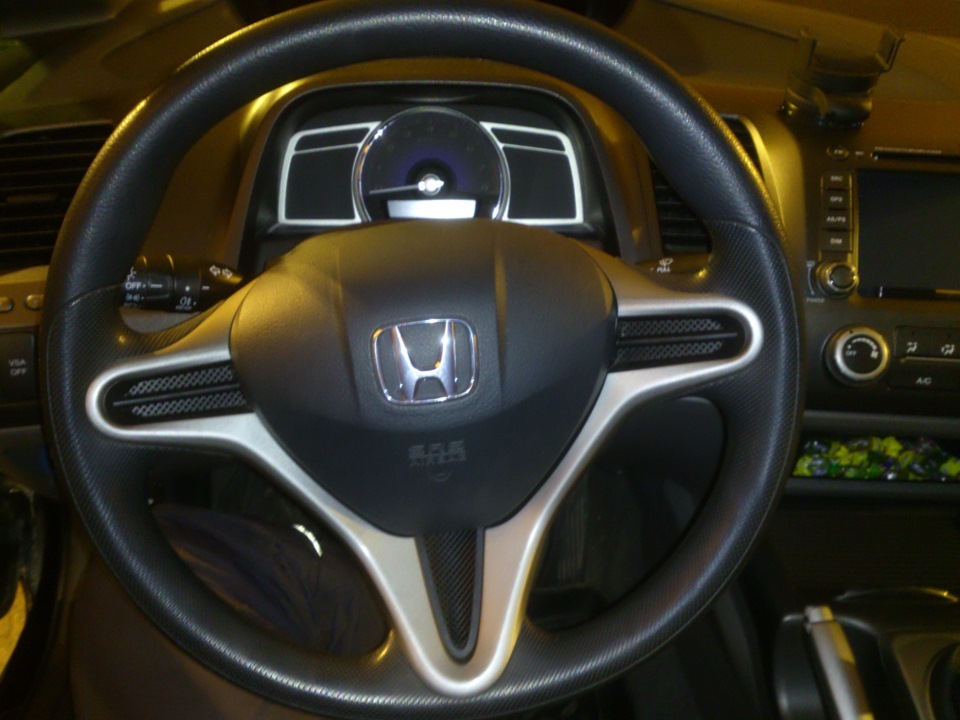

-так виглядає кермо)

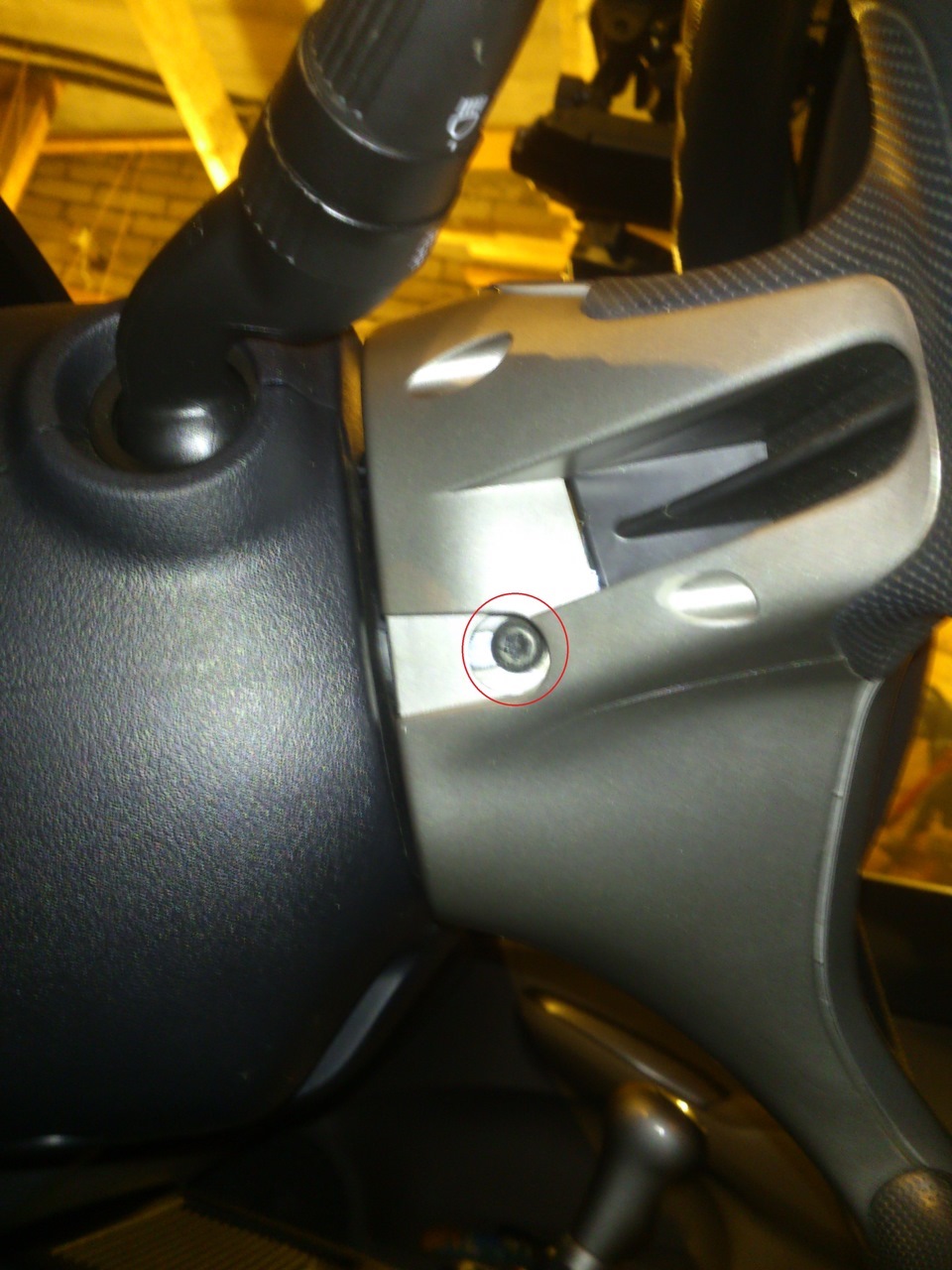

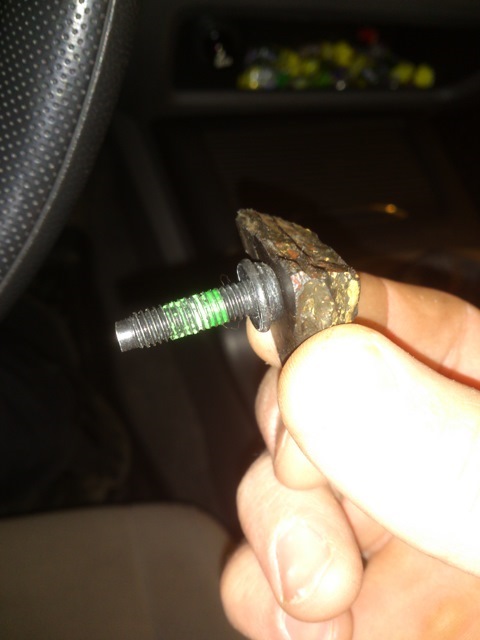

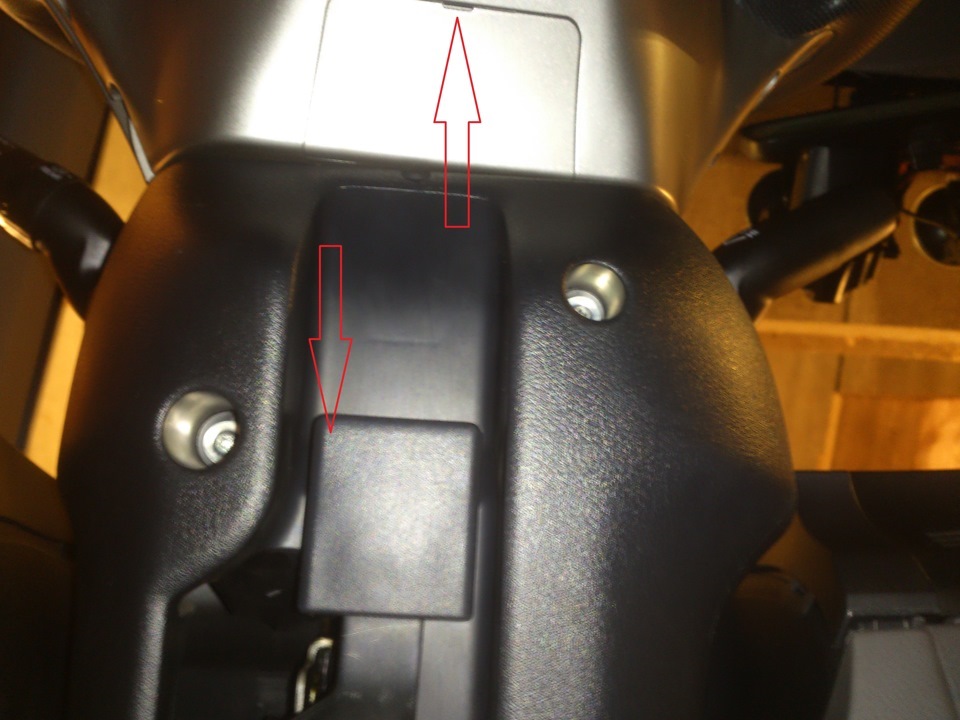

-Викручуємо 2 болтики, під зірочку. З лівого та з правого боку -Для зручності можна взяти магніт, щоб легше виймати болтики. Потімза допомогою важеля, фіксації керма, опускаємо кермо в нижнєположення і вивертаємо кермо на 180 градусів, тобто вгору ногами))-Для того, щоб зручніше відкрити сірий лючок

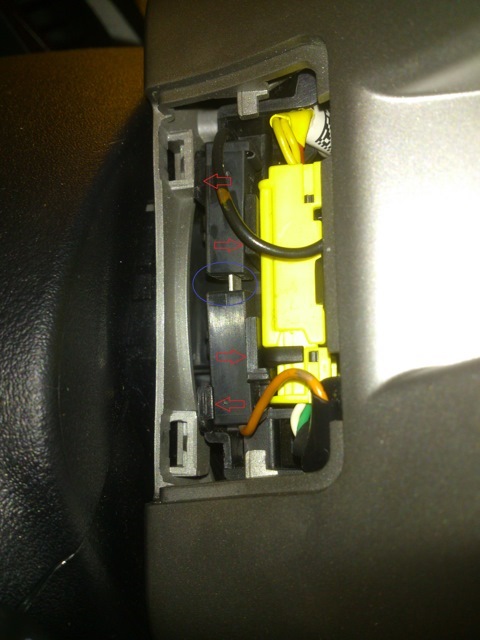

-Під лючком дві фішки Чорна та Жовта, які потрібно роз'єднати. Дляцього підчіплюємо 4 язички (червоні стрілки) і виймає Чорну фішку.- Так само дістаємо Жовту фішку

Потім вивертаємо кермо назад і виймаємо централлю частину, вона зподушкою безпеки. Беремо ключ на 14 і відкручуємо болт, кріпленнякерма.

якщо у Вас вже є встановлені кнопки управління- не забуваємовийняти фішку від проводки кнопок з контрактора
Малуємо мітки, щоб потім легше виставити кермо<
-Знімаємо кермо
-відкручуємо шурупи, знімаємо пластик з сіточкою
- Викручуємо саморізи на яких кріпиться сіточка - на їх місцевстановлюємо кнопки - два отвори залишаться, не потрібно шукатиболтики і вкручувати їх. Туди увійдуть шурупи якими вискріплюватимете кермо. Пробуємо як включаються кнопки, у менетерлися, не поверталися назад, підпилив напилком акуратно пластикна кермі з внутрішньої сторони. Ет для пелюсток на автоматі)Переходимо далі частина 2 —https://megadriver.org/p1248639-knopki-kruyiz-kontroliu-ta-upravlinnia-magnitoloiu-castina-2? …F_EVxljYfoNIrVtkhx8sV0MNo
-частина 3 ¬https://megadriver.org/p1248638-knopki-kruyiz-kontroliu-ta-upravlinnia-magnitoloiu-castina-3
"підпилив напилком акуратно пластик на кермі з внутрішньоїсторони
Виймаємо білий роз'єм з помаранчевим проводком на сигнал іпідключаємо на його місце синій роз'єм (зелені роз'єми непідключаються - це для пелюсток на автоматі)
